超声波换能器用海森特冲击促进导管

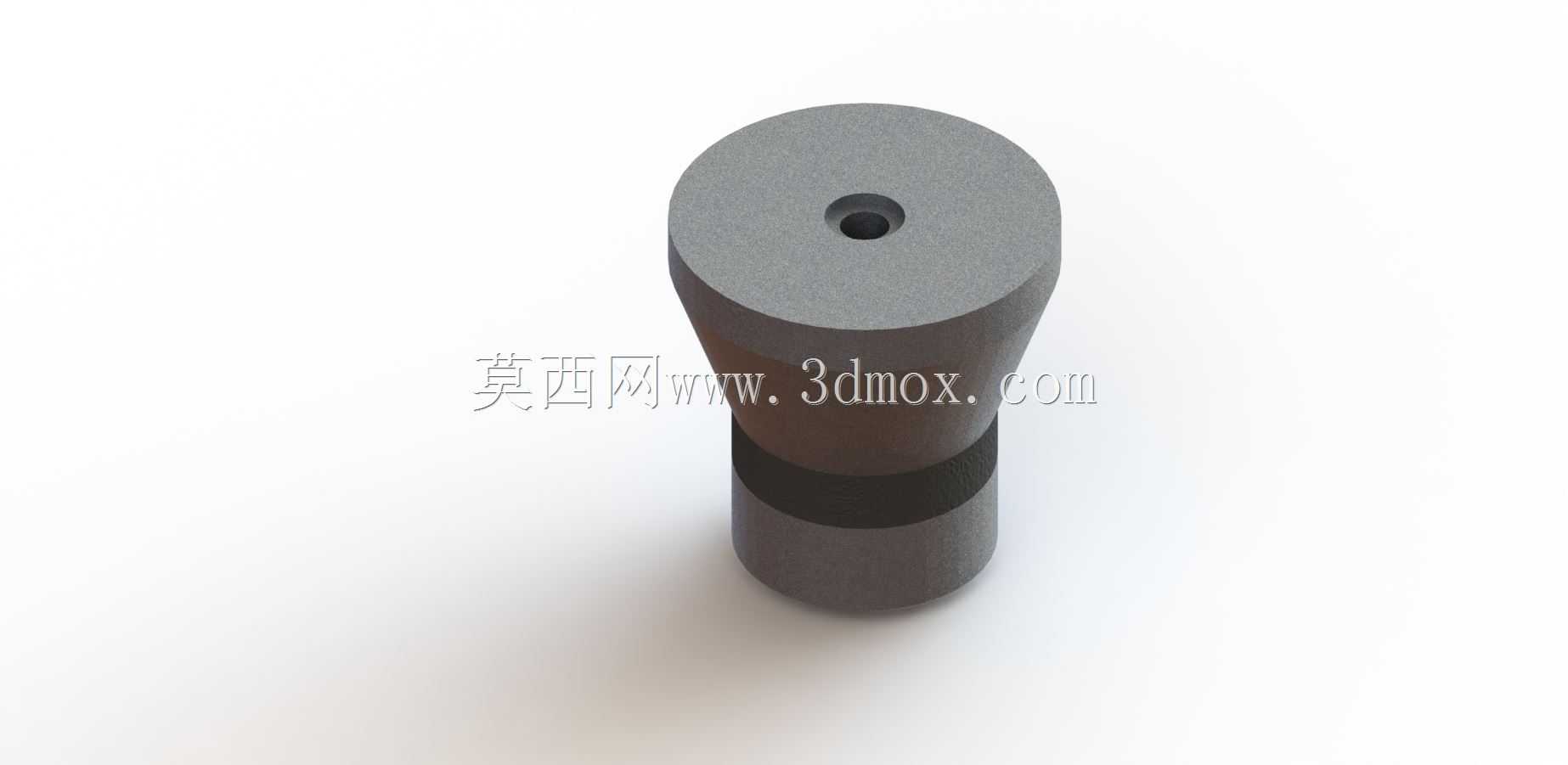

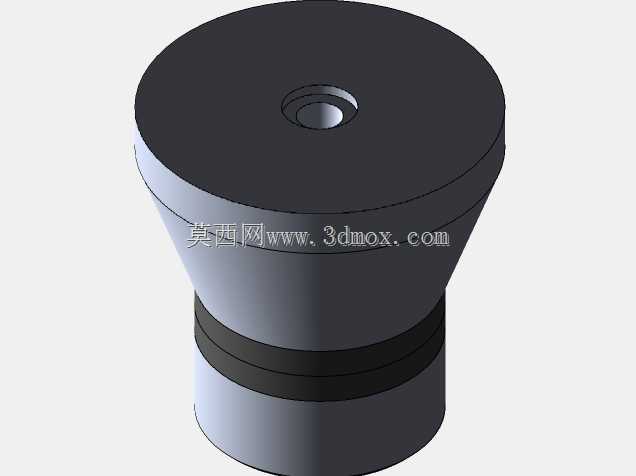

　　在超声冲击强化、超声表面加工这类工业处理场景里，这类导管是换能器输出端的核心配套部件，很多刚接触超声设备结构设计的工程师容易忽略这类传导部件的结构合理性，最后做出来的设备要么能量损耗大，要么冲击介质输出不均匀，直接影响最终的加工处理效果。从实际工况来看，这类导管安装在换能器的输出端面，承担着两个核心作用，一是对换能器输出的高频振动能量做定向约束，避免能量向非工作区域发散，二是对冲击过程中的促进介质做稳定导流，让介质能够沿着预设路径精准作用到待处理的工件表面，不会因为振动偏移出现介质溅射、作用区域偏移的问题。做这个部件的结构设计时，首先要考虑的是和换能器输出端的安装匹配性，上端的大直径锥台结构，是为了和换能器的输出端面做完全贴合，

　　锥面的过渡角度不是随便定的，要结合换能器的振动频率做匹配，角度过大容易在锥面位置形成应力集中，长时间高频振动下会出现结构疲劳裂纹，角度过小则会拉长能量传导路径，增加不必要的能量损耗。中间的环形凹槽是安装定位用的，安装时可以配合卡箍或者密封压圈把导管牢牢固定在换能器的输出端，避免高频振动下导管出现松脱移位，凹槽的宽度和深度要匹配常用的标准紧固件尺寸，不需要额外定制非标紧固件，降低现场安装和后期维护的替换成本。下端的圆柱段是工作端，中心的通孔是介质和能量的输出通道，通孔的直径要和换能器的输出振幅做匹配，孔径过大会导致能量发散，单位面积的冲击强度达不到工艺要求，孔径过小则会限制介质的流通量，导致冲击促进的效率下降，

　　实际设计时还要考虑通孔内壁的粗糙度，粗糙度太高会增大介质流通的阻力，也容易在高频振动下出现内壁磨损，影响长期使用的精度。从安装边界来看，这类导管的整体轴向尺寸要控制在换能器输出端的安全伸出范围内，不能因为导管过长导致换能器的输出负载超过额定值，也不能过短导致导流距离不足，介质还没形成稳定流束就从端口喷出。外圆的同轴度公差要控制在合理范围内，安装后要保证中心通孔的轴线和换能器的振动轴线完全重合，一旦出现同轴度偏差，高频振动下会产生额外的径向分力，不仅会增大能量损耗，还会导致换能器的发热加剧，缩短换能器的使用寿命。在实际应用中，这类导管常配合硬质合金或者耐磨陶瓷的端面衬层使用，因为工作过程中导管端口长期受到冲击介质的冲刷，

　　普通钢材的磨损速度很快，设计时可以在端口位置预留衬层安装位，不需要整体采用耐磨材料，就能大幅提升部件的使用寿命，同时控制制造成本。很多现场调试的案例里，同样参数的换能器，更换了结构匹配的导管之后，冲击处理的效率能提升两成以上，处理区域的均匀性也有明显改善，这就是这类看似不起眼的传导部件的实际价值，做结构设计的时候不能只关注核心的换能器参数，这类配套传导部件的结构细节，往往决定了整套设备最终的工艺表现。另外还要考虑导管的材质选择，要选用阻尼系数低的金属材料，减少振动能量在导管本体上的损耗，同时材料要有足够的疲劳强度，能够承受长时间高频振动的载荷，不会出现早期断裂失效的问题，表面处理也要做相应的耐磨强化，提升抗介质冲刷的能力。
