碎煤机转子总成工业破碎设备结构

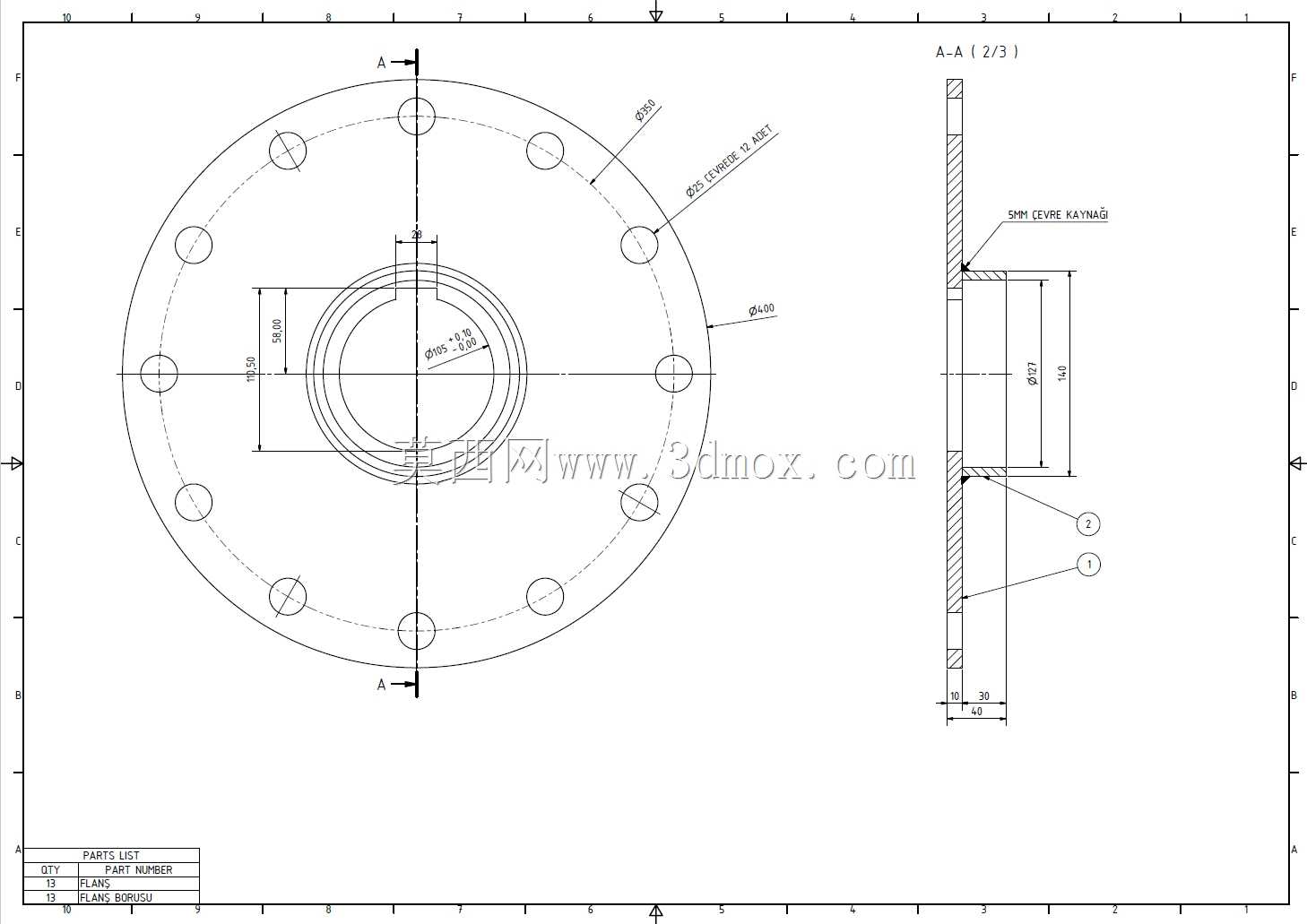

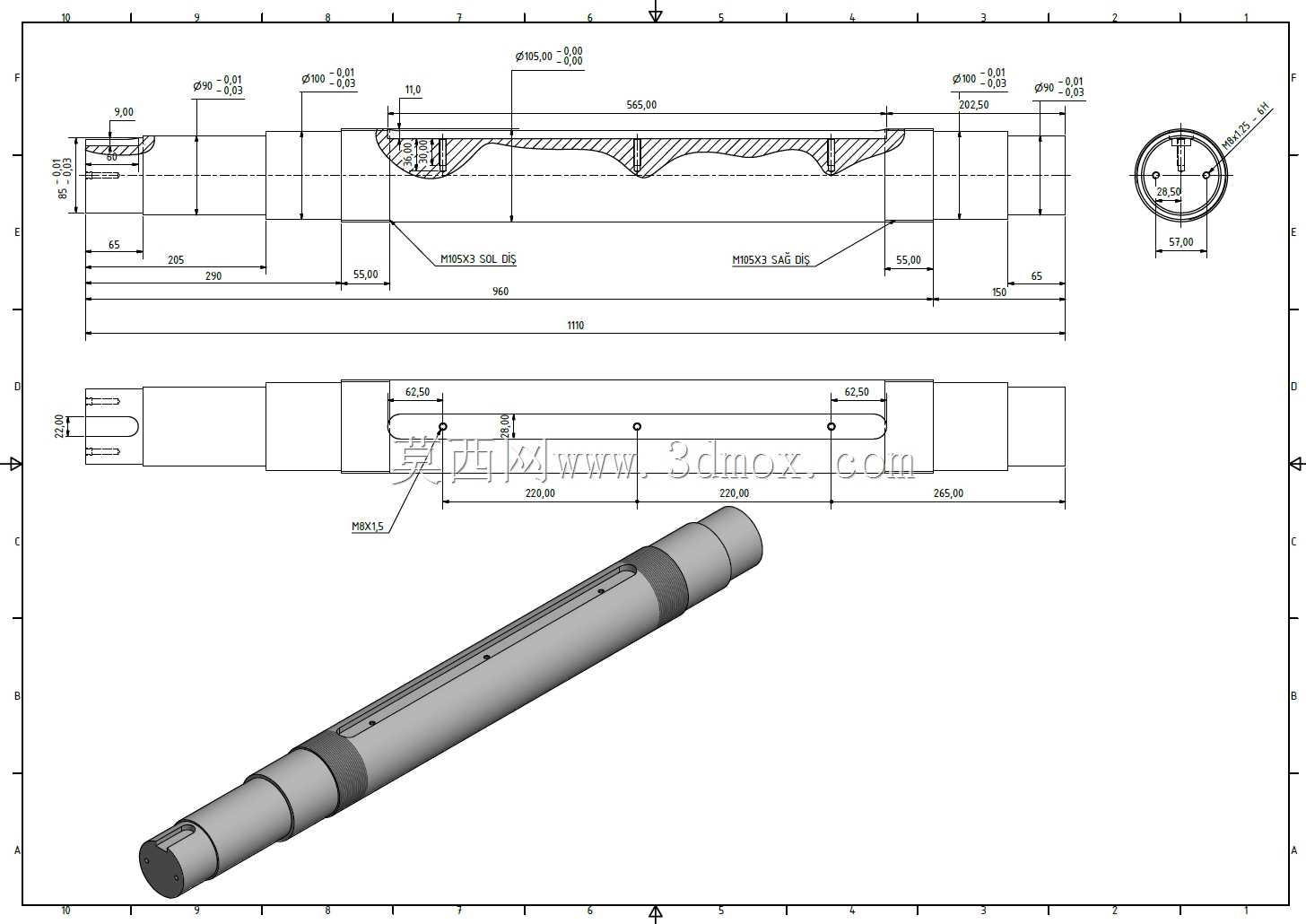

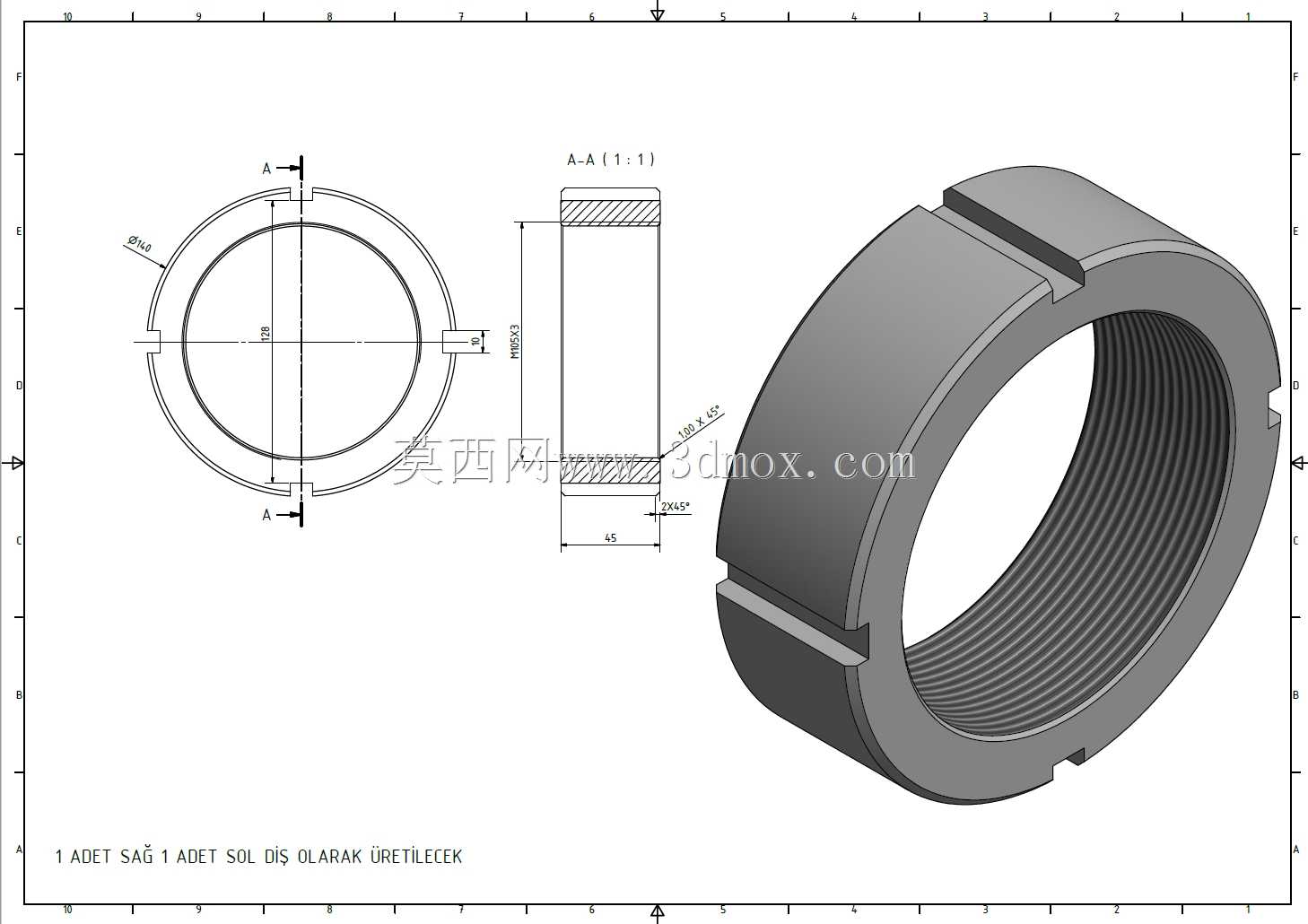

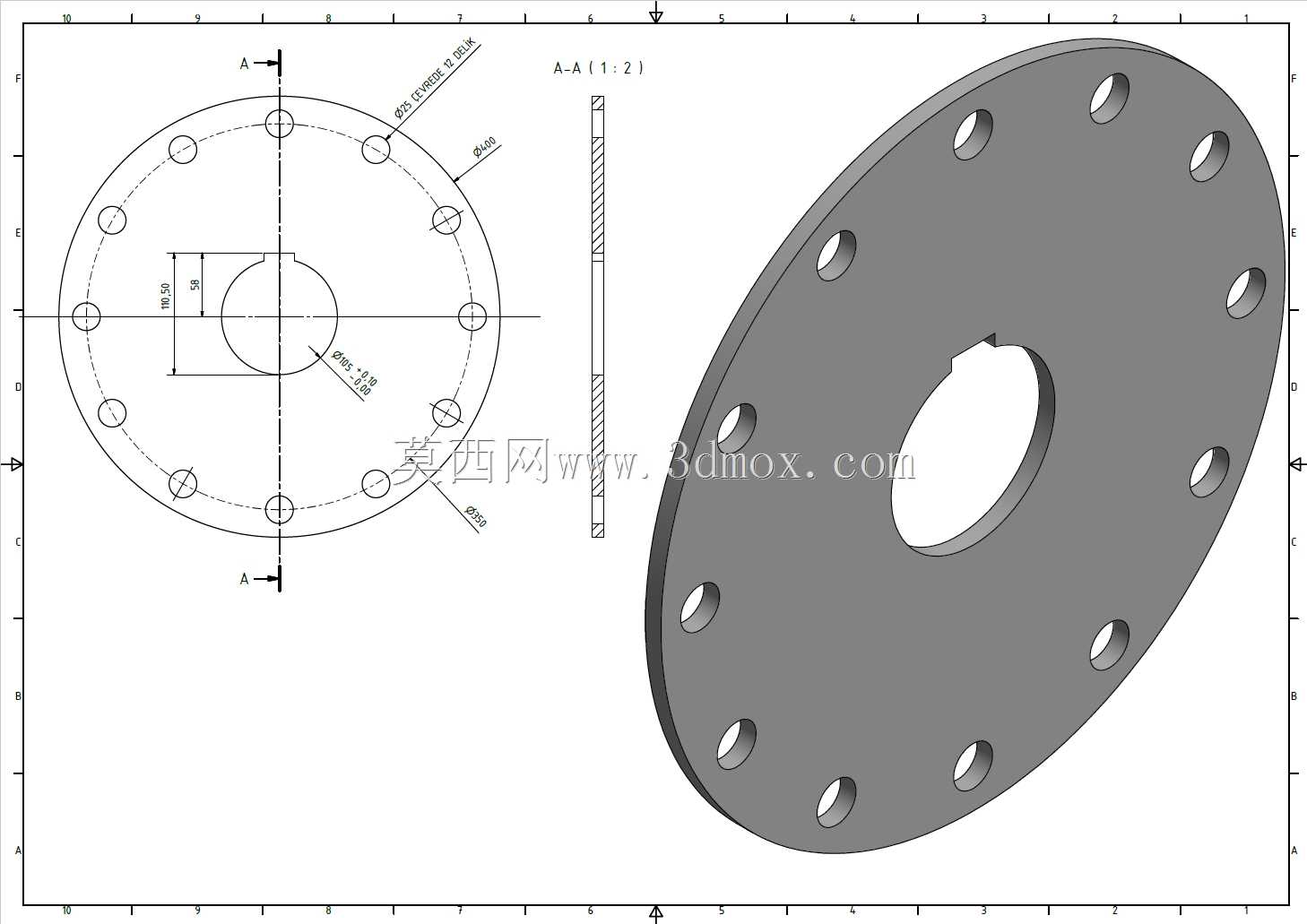

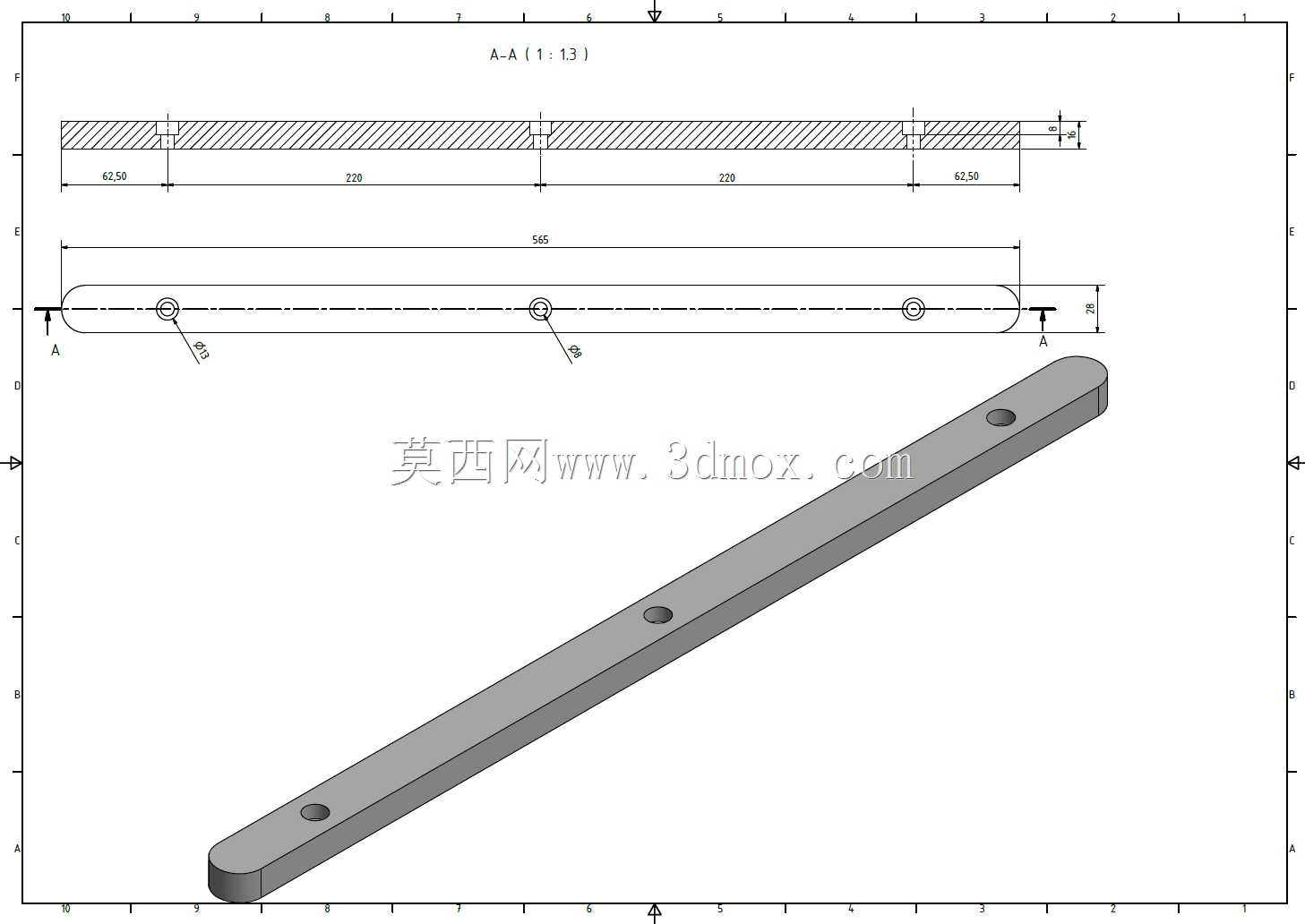

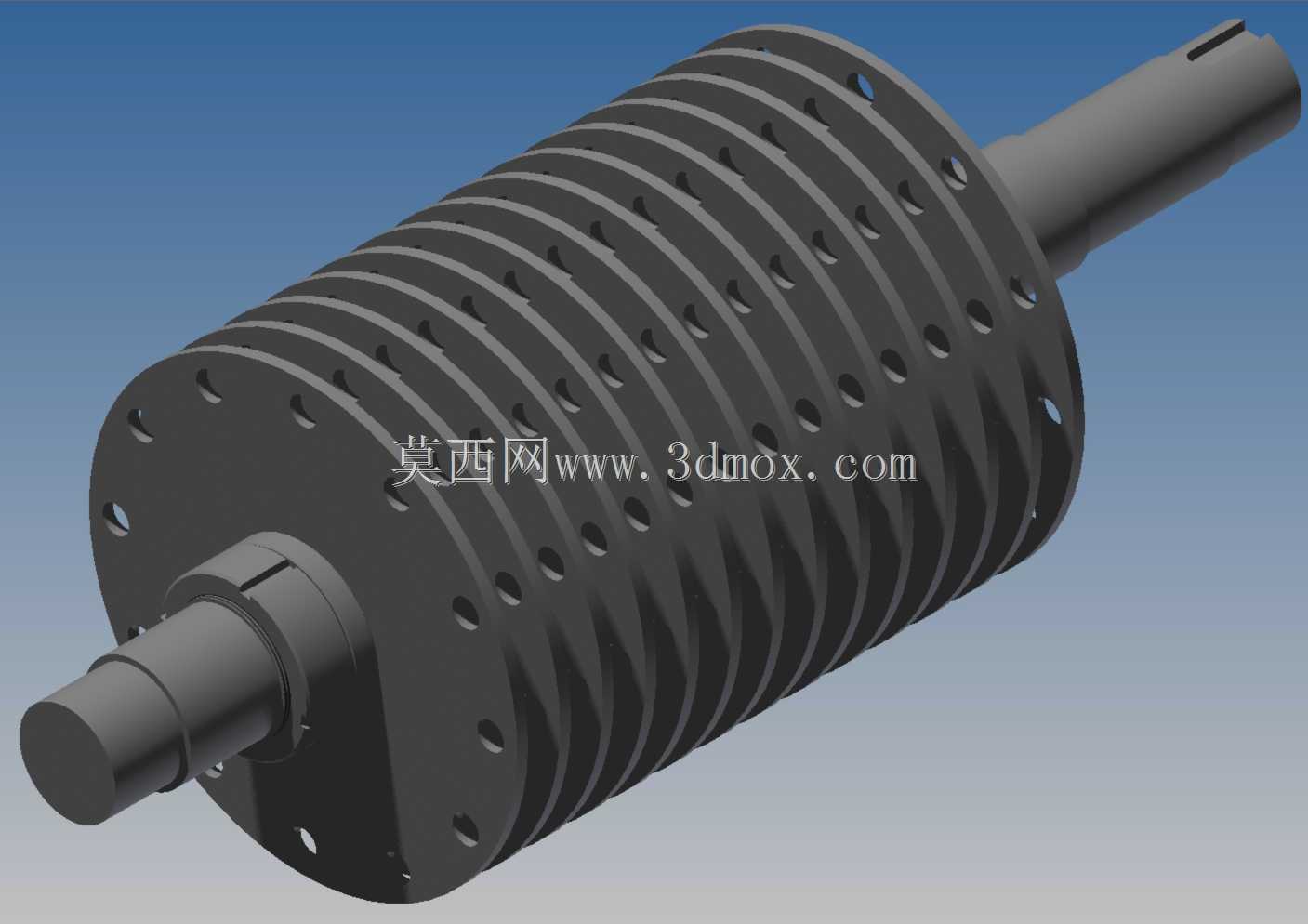

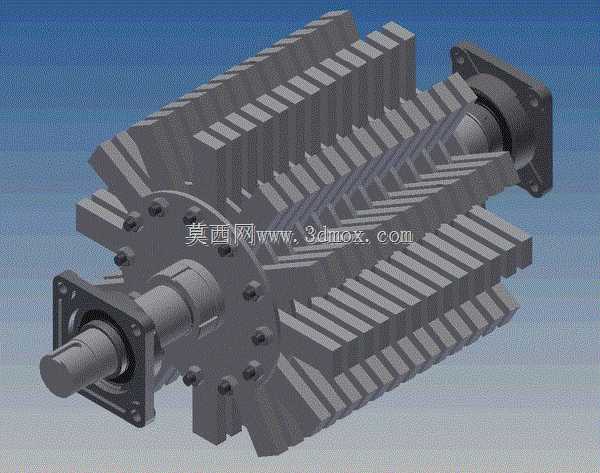

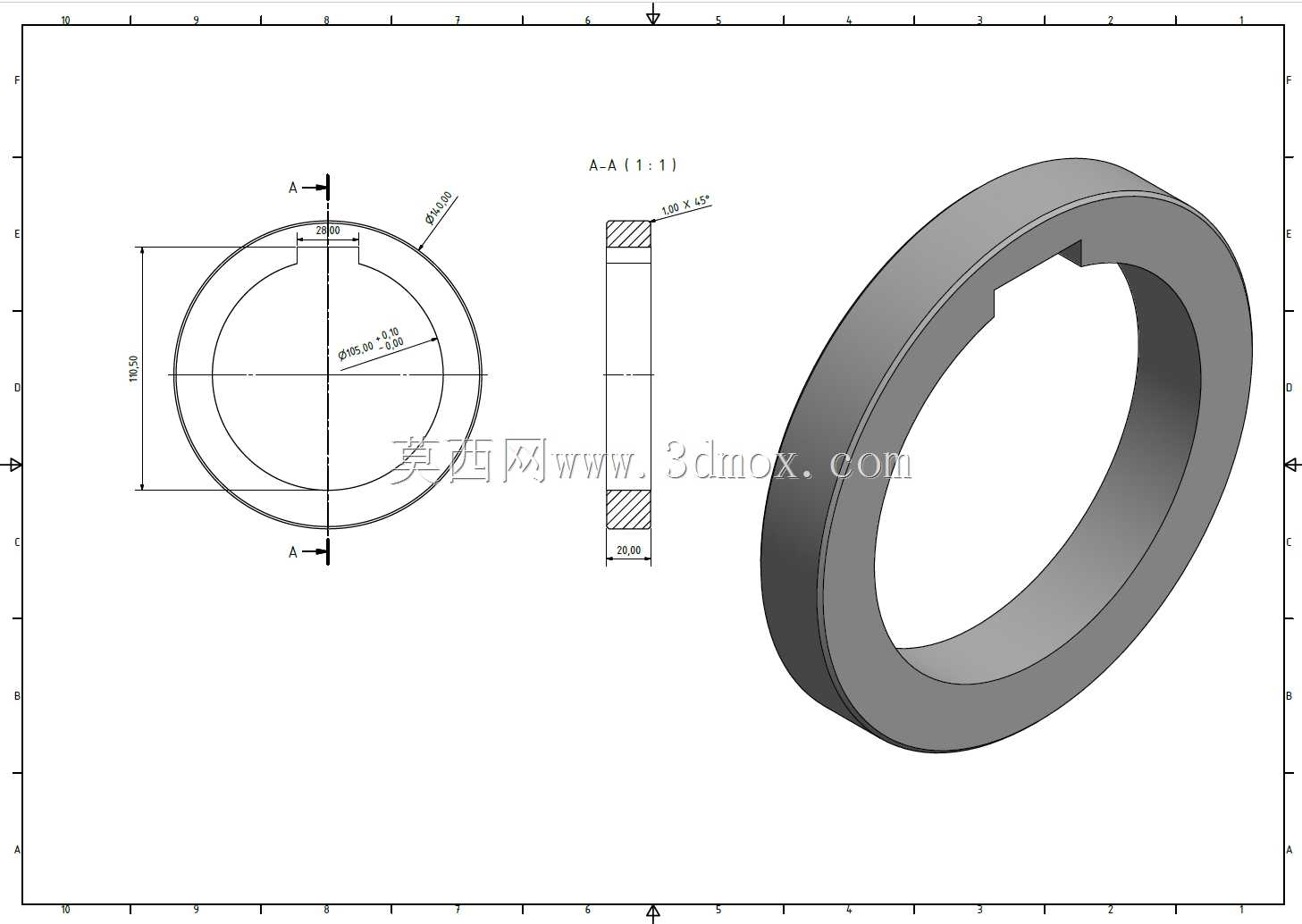

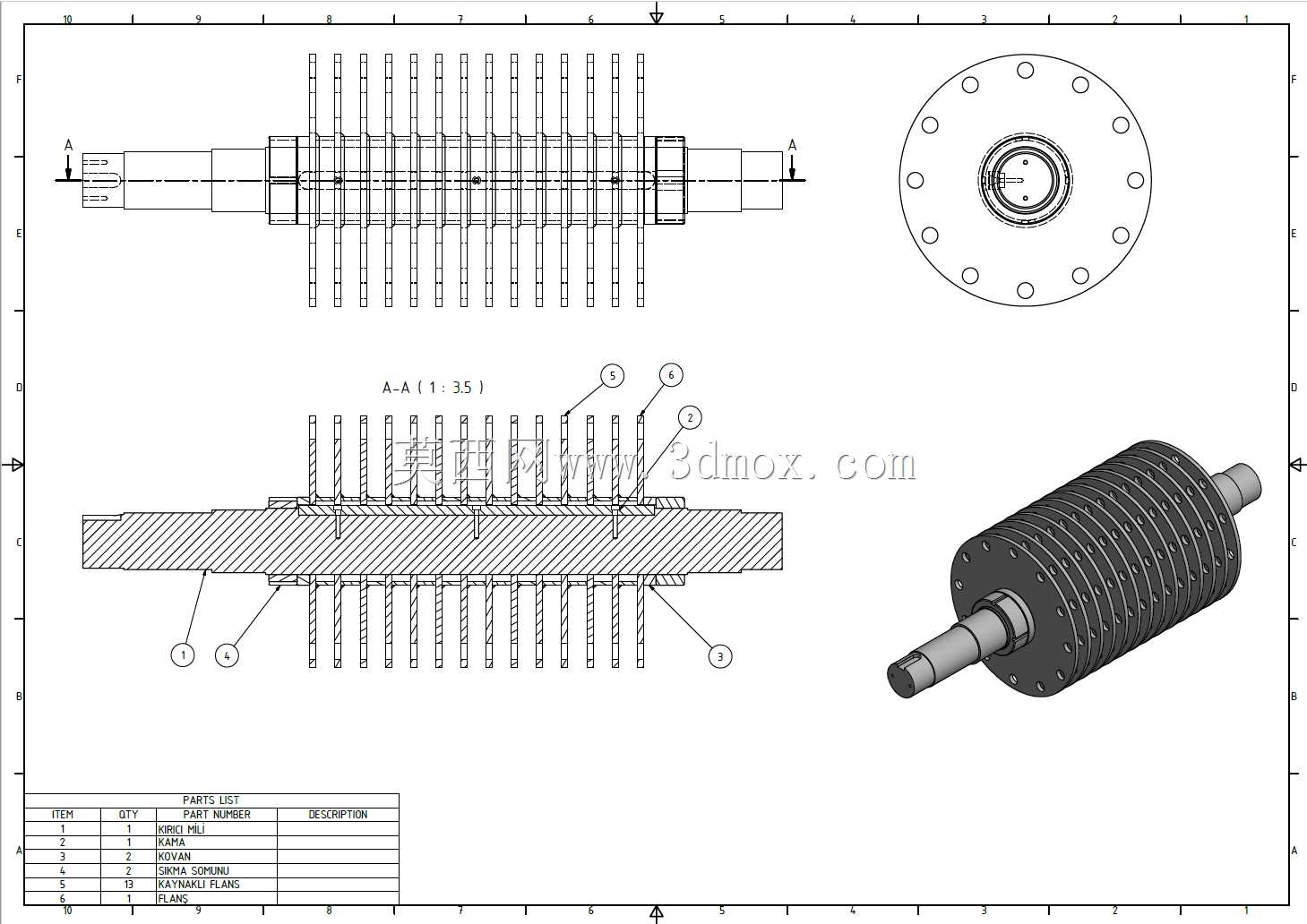

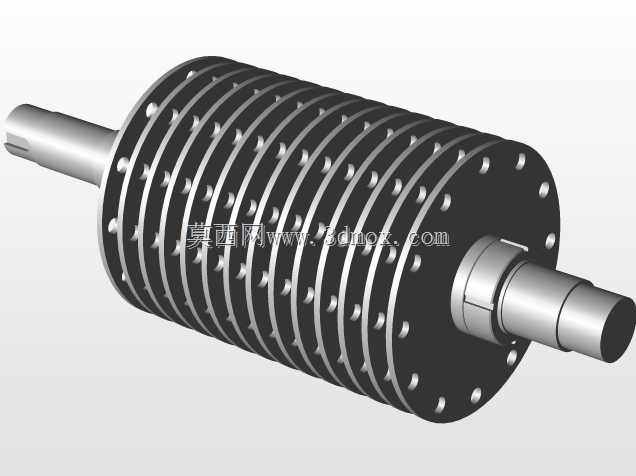

在火力发电厂输煤系统、煤矿井口选煤车间、煤炭洗选加工生产线里，碎煤环节是决定后续燃煤粒度、输送效率、燃烧充分度的核心工序，而本次呈现的碎煤机核心转子结构，正是环锤式碎煤机承担煤料冲击破碎、剪切研磨的核心执行部件。不同于常规破碎机的偏心轴结构，该转子采用多盘叠装式锤架设计，整根主轴贯穿两端轴承位，中间段通过平键周向固定多层平行布置的圆形锤盘，锤盘之间通过定距套严格控制轴向间距，每片锤盘上沿圆周方向均匀开设多组销孔，用于穿装环锤销轴，销轴上可自由转动的环锤在转子高速旋转时，既会通过离心力产生的冲击动能砸入进料腔的大块煤料，又能在环锤与煤料、煤料与破碎板、煤料与筛板之间的挤压、剪切作用下，将原煤破碎至符合筛板孔径的出料粒度。从结构设计逻辑来看，该转子总成的两端轴伸做了阶梯轴设计，靠近锤架段的轴肩用于定位轴承内圈，外侧轴段依次预留了密封件安装位、联轴器连接位，其中驱动端轴头加工有键槽，可与减速机输出端的弹性柱销联轴器直连，非驱动端轴头预留了测速齿轮的安装位置，方便现场加装转速监测装置，实时监控转子运行转速，避免因卡料、过载导致的转速骤降引发设备故障。锤盘的设计上，每片圆盘外缘做了倒角处理，减少煤料在锤盘间隙的卡滞概率，盘面上的减重孔沿圆周均匀分布，在保证锤盘结构强度、满足环锤销轴安装剪切力要求的前提下，尽可能降低转子整体转动惯量，减少设备启动时的电机冲击电流，同时减重孔也能作为通风通道，带走破碎过程中转子与煤料摩擦产生的部分热量，降低轴承位的温升速率。安装边界方面，该转子总成的两端轴承座采用分体式设计，安装时需保证两端轴承位的同轴度误差控制在0.05mm以内，避免主轴运转时出现挠曲变形；转子整体装入破碎腔时，环锤外缘与破碎板的初始间隙需调整至20-25mm，与下方筛板的间隙控制在15-20mm，间隙过大易导致出料粒度超标，间隙过小则会加剧环锤与筛板的磨损，甚至引发金属碰撞异响。实际运行场景中，该结构转子可适应含水率不超过12%的原煤破碎作业，当煤料中混入少量铁块、矸石等难破碎杂物时，可自由摆动的环锤能够沿销轴回转避让，避免刚性冲击导致的锤盘变形、销轴断裂，相比刚性连接的锤片结构，抗异物冲击能力提升40%以上。日常维护层面，该叠装式锤盘结构可单独更换磨损超限的单片锤盘或单个环锤，无需整体拆卸转子总成，大幅缩短现场检修时长，降低备件更换成本；主轴的材质选用40Cr合金结构钢，经调质处理后芯部保持足够韧性，轴颈表面经高频淬火处理，硬度达到HRC45-50，可承受长期交变载荷下的磨损与疲劳应力，适配碎煤机连续8小时以上不间断运行的工况要求。在进料粒度不超过300mm的工况下，该转子结构可稳定将煤料破碎至25mm以下的出料粒度，适配300-800t/h的处理量需求，广泛应用于大型火力发电厂、中型煤矿选煤厂、集中供热燃煤锅炉房的碎煤工序中，其结构设计充分考虑了现场安装、检修、运维的全流程需求，在保证破碎效率的同时，兼顾了设备运行可靠性与维护便捷性。
