60吨级工业蒸汽锅炉成套装置结构设计

　　这套60吨级蒸汽锅炉成套装置的三维结构，完整还原了工业现场整装锅炉系统的布置逻辑，从设备落地安装的基础边界到顶部管线的排布走向，都贴合实际热力项目的施工与运维需求。在工业生产场景中，这类容量的蒸汽锅炉多用于中型化工生产、集中供热片区、食品加工产业园或者中型造纸生产线的热源供给，输出的饱和蒸汽既可以直接参与生产工艺的加热、反应环节，也可以通过换热机组转换为热水满足厂区采暖、生活热水需求，整套装置的连续运行稳定性直接决定了下游生产环节的开工率。

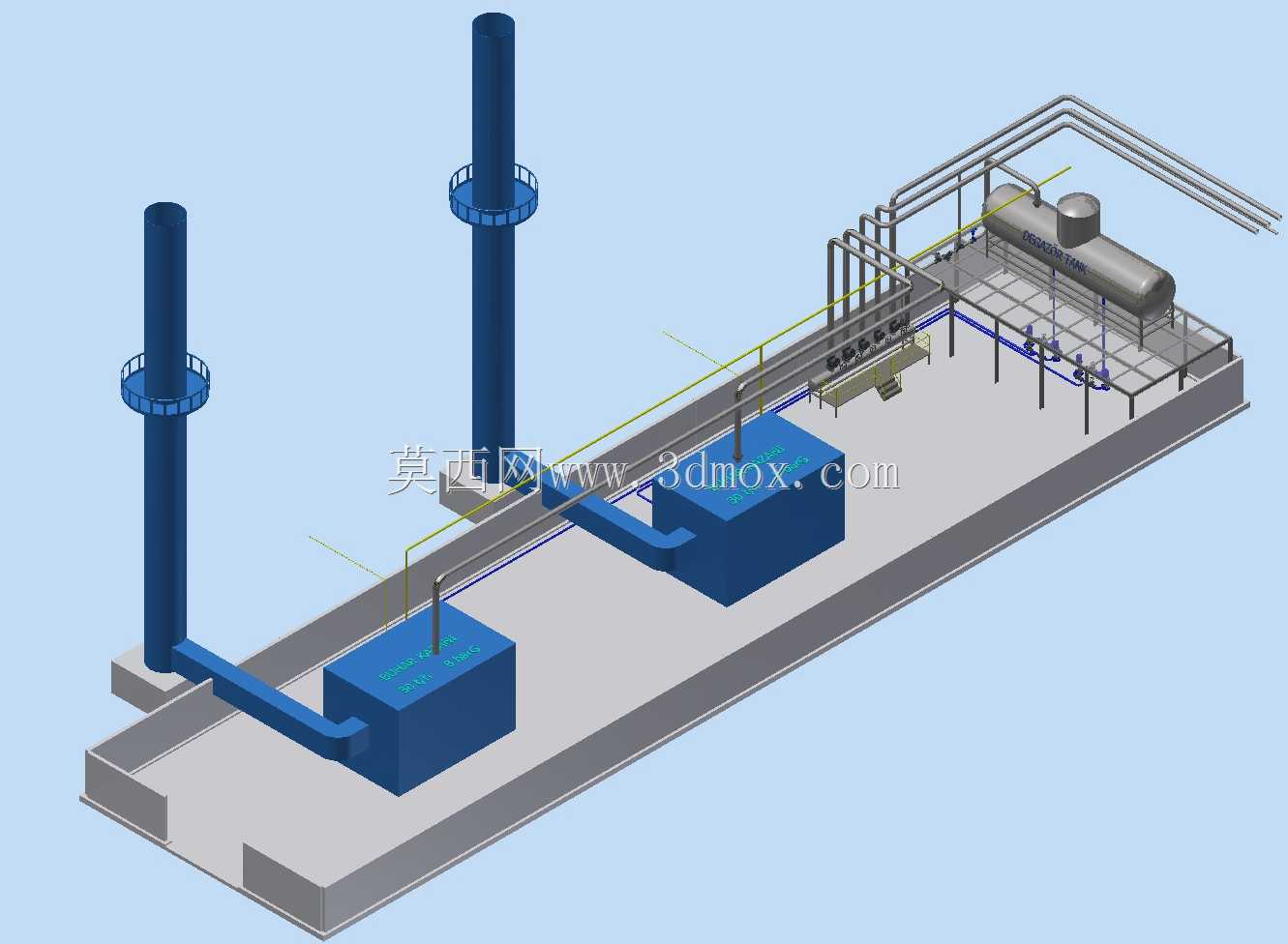

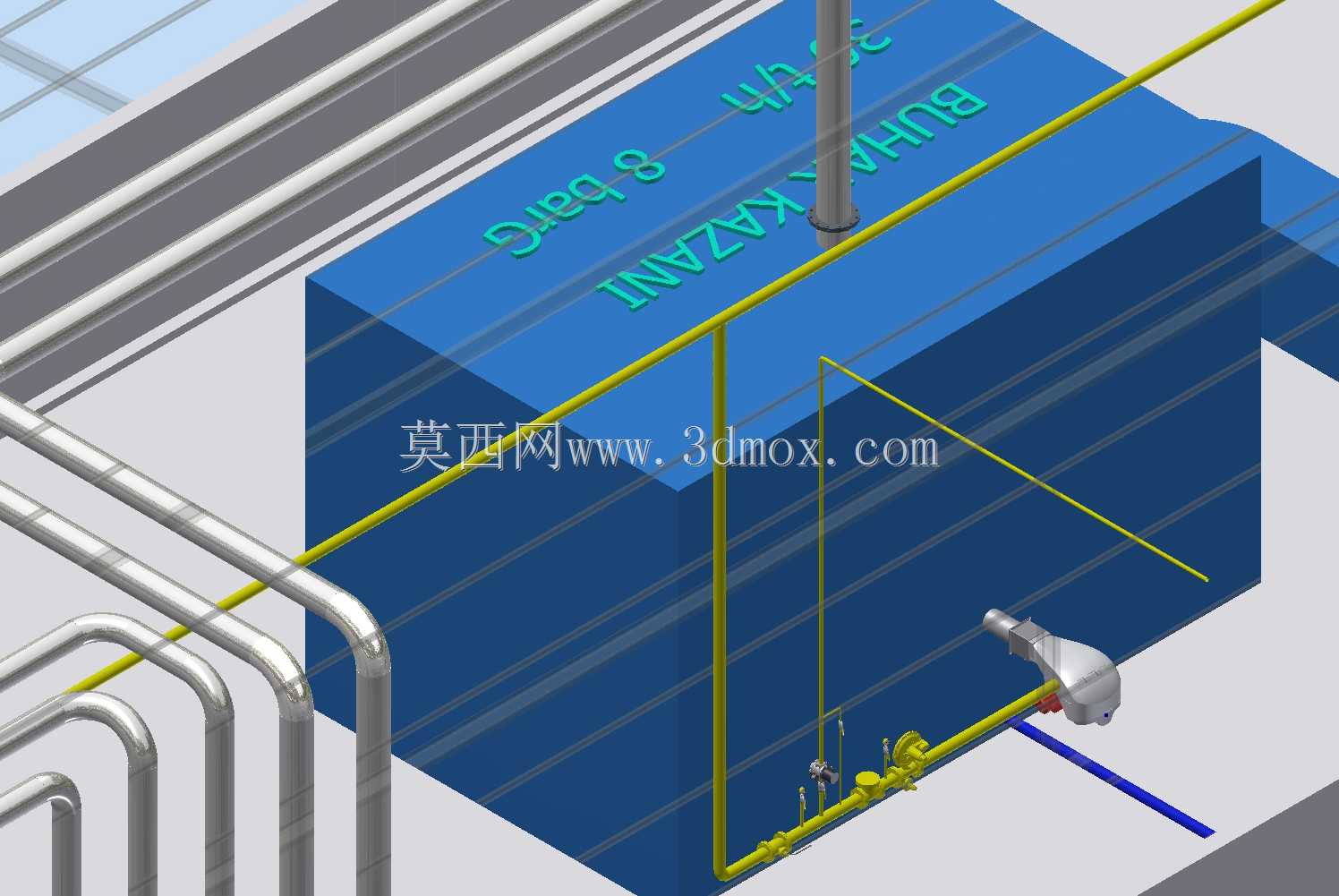

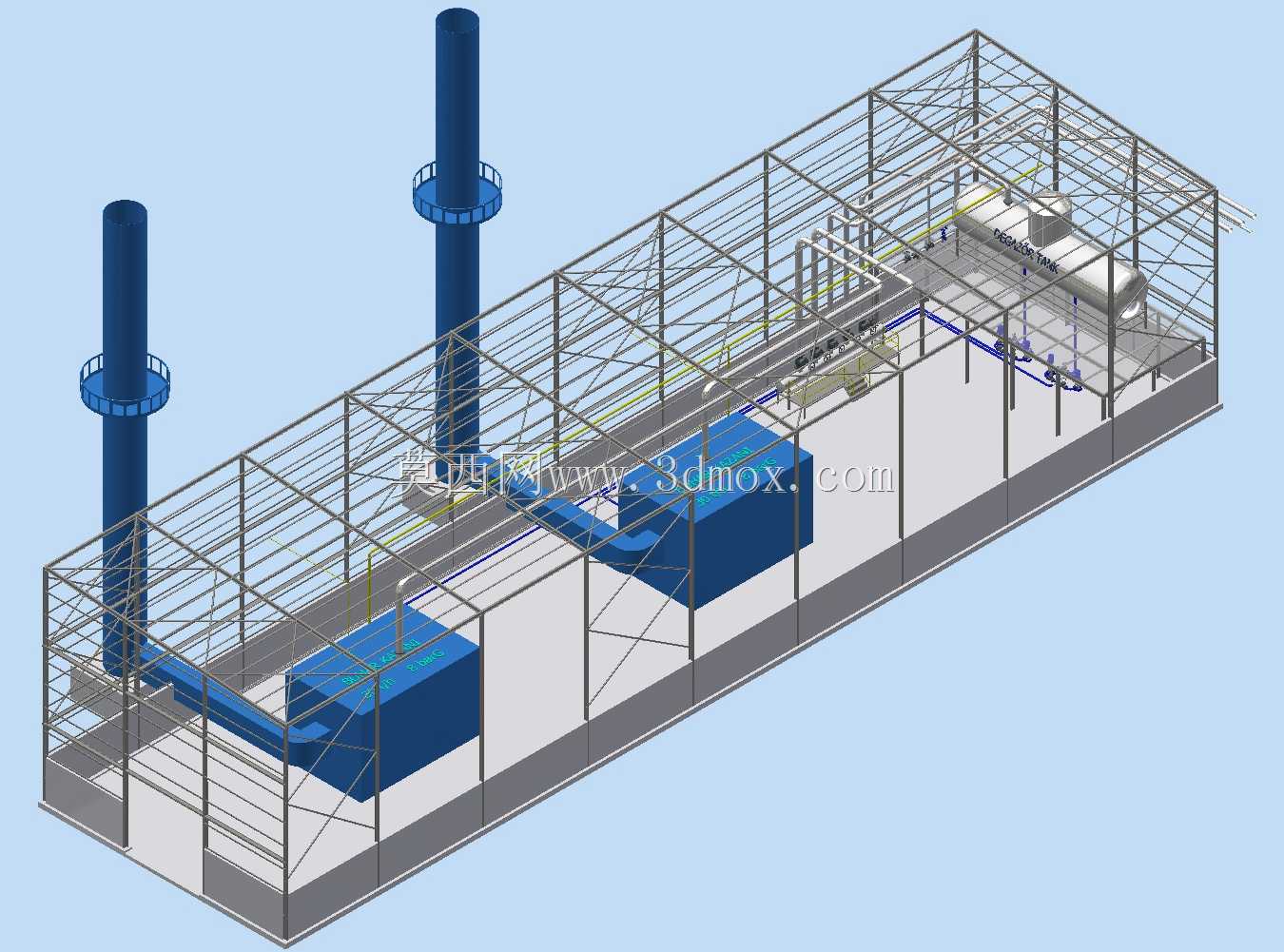

　　从结构设计思路来看，整套装置采用模块化分区布置逻辑，核心的锅炉承压本体布置在平台中段靠后位置，配套的两台方形辅机设备沿平台纵向靠前排布，两根独立烟囱分别对应辅机与本体的烟气排放路径，通过大截面烟风道与主体设备连通，烟囱中部设置环形检修操作平台，满足日常运维时的检测、检修作业空间需求。设计过程中优先考虑了烟风阻力的均衡性，烟风道的转弯位置全部采用大圆弧过渡结构，避免直角弯头造成的局部阻力过大，降低引风机的运行负载，同时管线排布时预留了足够的膨胀间隙，适配锅炉启停过程中金属构件的热胀冷缩位移，避免运行过程中出现焊缝拉裂、管线变形的问题。

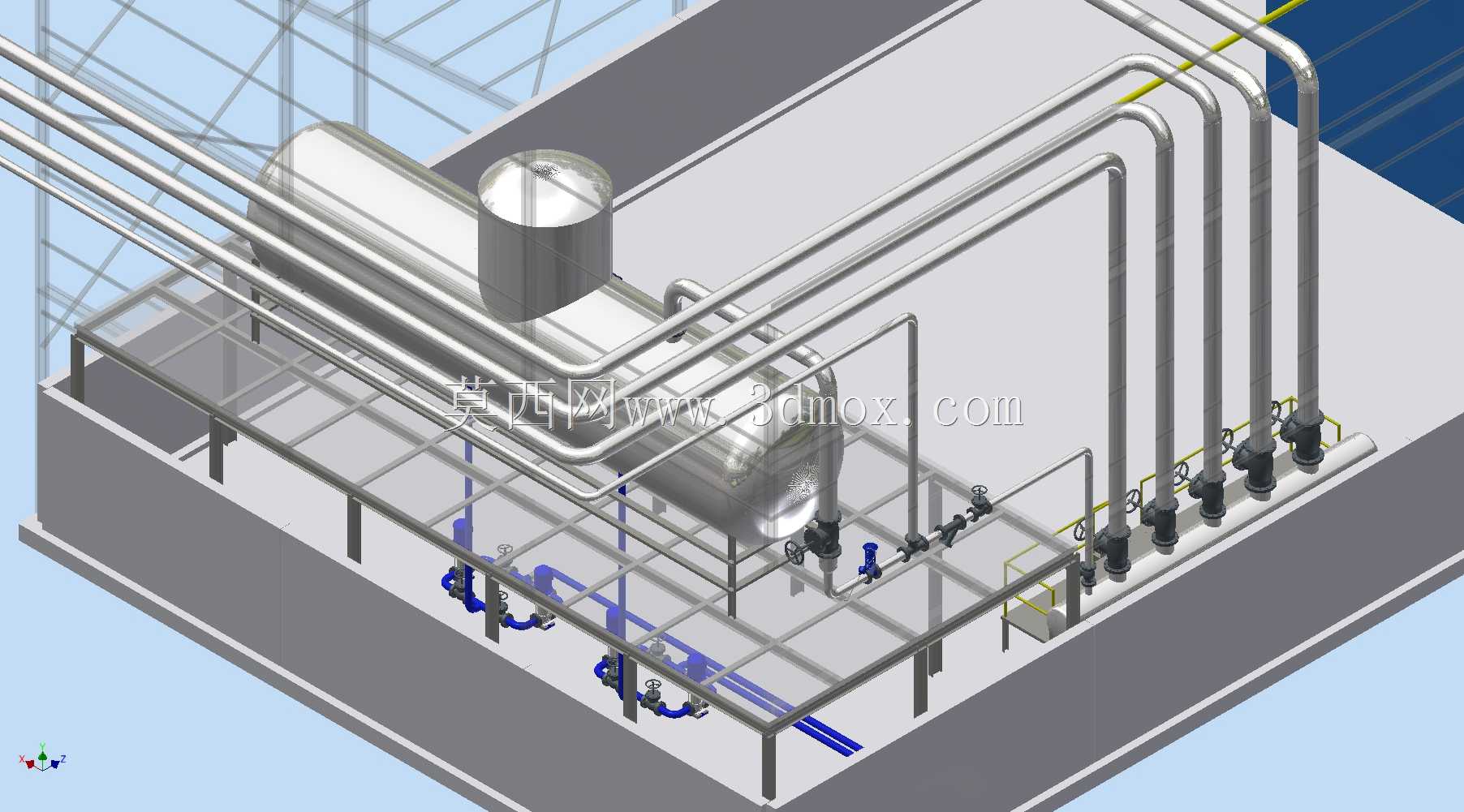

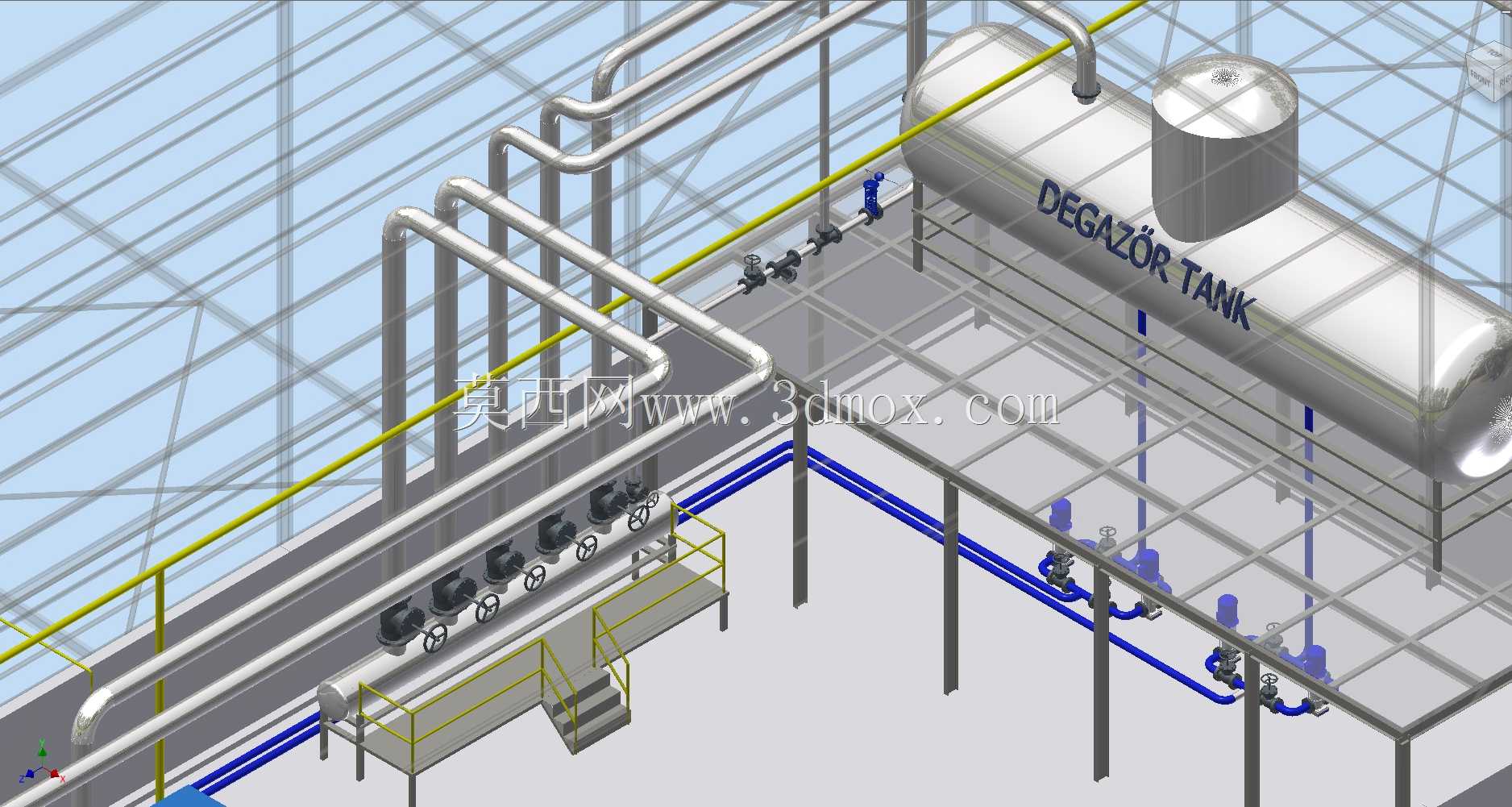

　　外形尺寸与安装边界的设定完全贴合工业场地的实际条件，整套装置的承载平台采用钢筋混凝土基础结构，平台边缘设置防护栏杆，所有设备的安装地脚位置都预留了对应的预埋件定位空间，平台上的巡检通道宽度满足单人携带工具通行的最小安全要求，操作侧的通道宽度额外预留了设备检修时的零部件吊装转运空间。管线系统的排布采用分层设计逻辑，上层为蒸汽输出主管道，沿平台边缘架空布置，通过弯头转向引出装置边界，方便与厂区外部蒸汽管网对接；中层为工艺水管、排污管线，贴近平台表面布置，预留了阀门操作的手部操作空间；下层为烟风道系统，大截面风道采用低位布置，减少高空支架的负载，同时降低风阻。

　　设备的功能特性在结构上有明确体现，锅炉本体顶部设置的汽包结构，承担汽水分离的核心功能，外部的液位计、安全阀接口位置都预留了操作与检修空间，平台上设置的爬梯连通各层操作面，日常巡检时可以快速到达各个检测点。配套辅机的布置位置考虑了设备检修时的吊装需求，上方没有遮挡管线，后期更换核心部件时不需要大规模拆除周边管线。烟囱的高度设计满足环保排放的扩散要求，底部设置的冷凝水排放接口结构也在模型中做了还原，避免冬季运行时冷凝水结冰堵塞烟道。

　　在实际安装过程中，这套结构的定位基准以锅炉本体的中心线为纵向基准，以平台前端边缘为横向基准，所有辅机、管线、烟囱的定位尺寸都从基准引出，减少现场安装时的尺寸累积误差。管线的支吊架位置全部做了对应设置，固定支架与滑动支架的排布符合热力管线的设计规范，滑动支架预留的位移量匹配管线的热伸长量，避免运行过程中管线出现应力集中。平台上的设备间距满足防火安全规范要求，锅炉本体与辅机之间的通道同时作为应急疏散通道，意外情况下操作人员可以快速撤离到装置外部。
