多机组并列布置工业蒸汽锅炉站

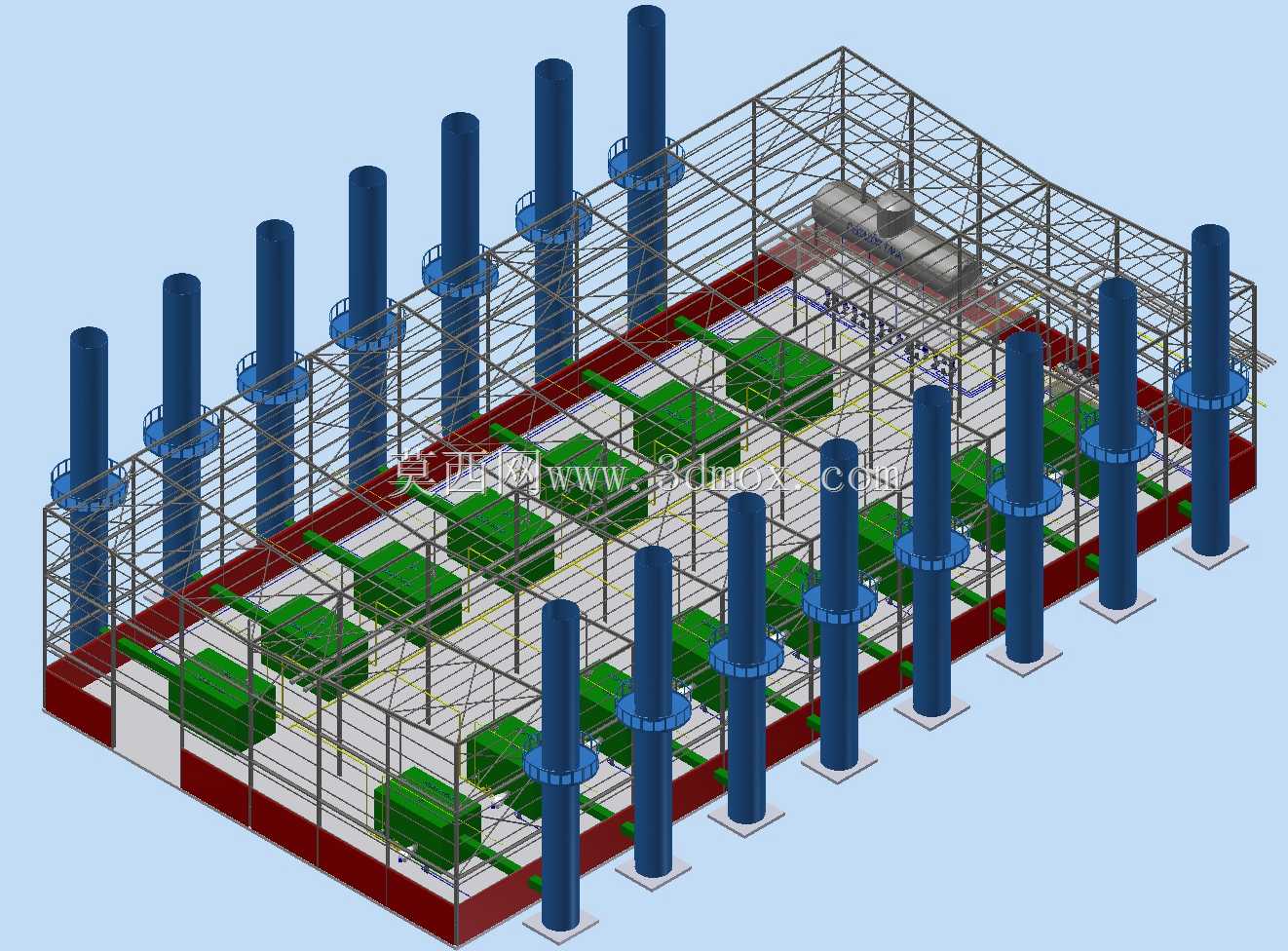

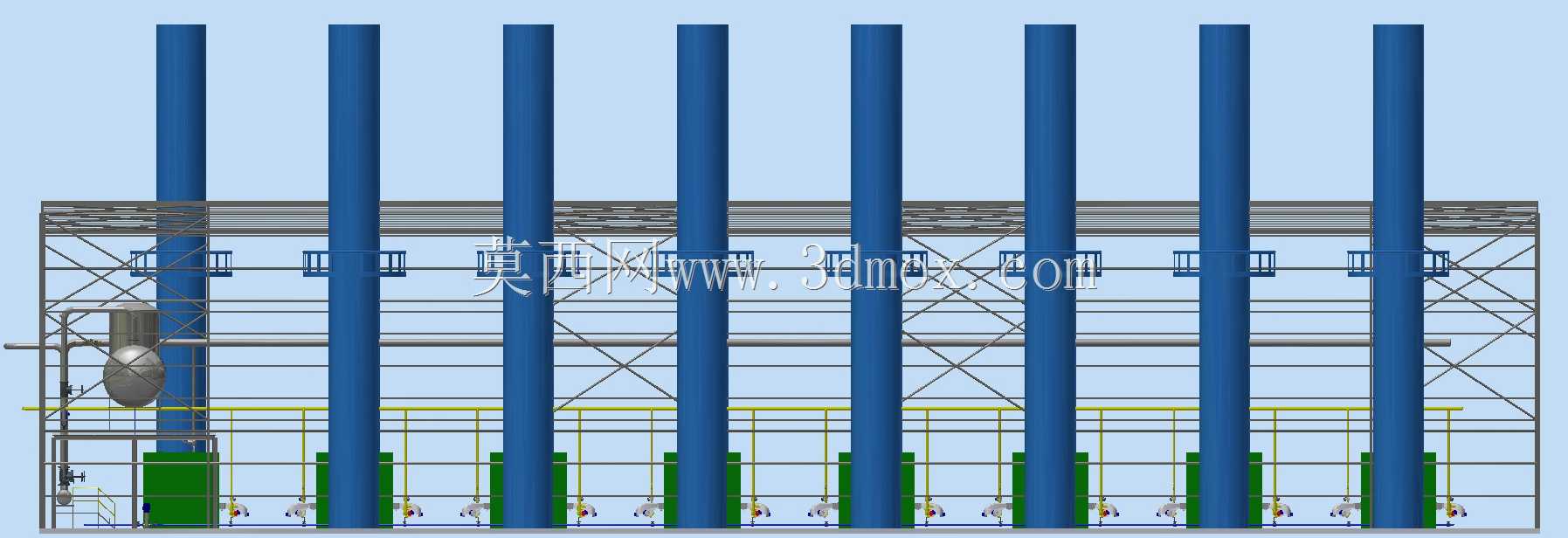

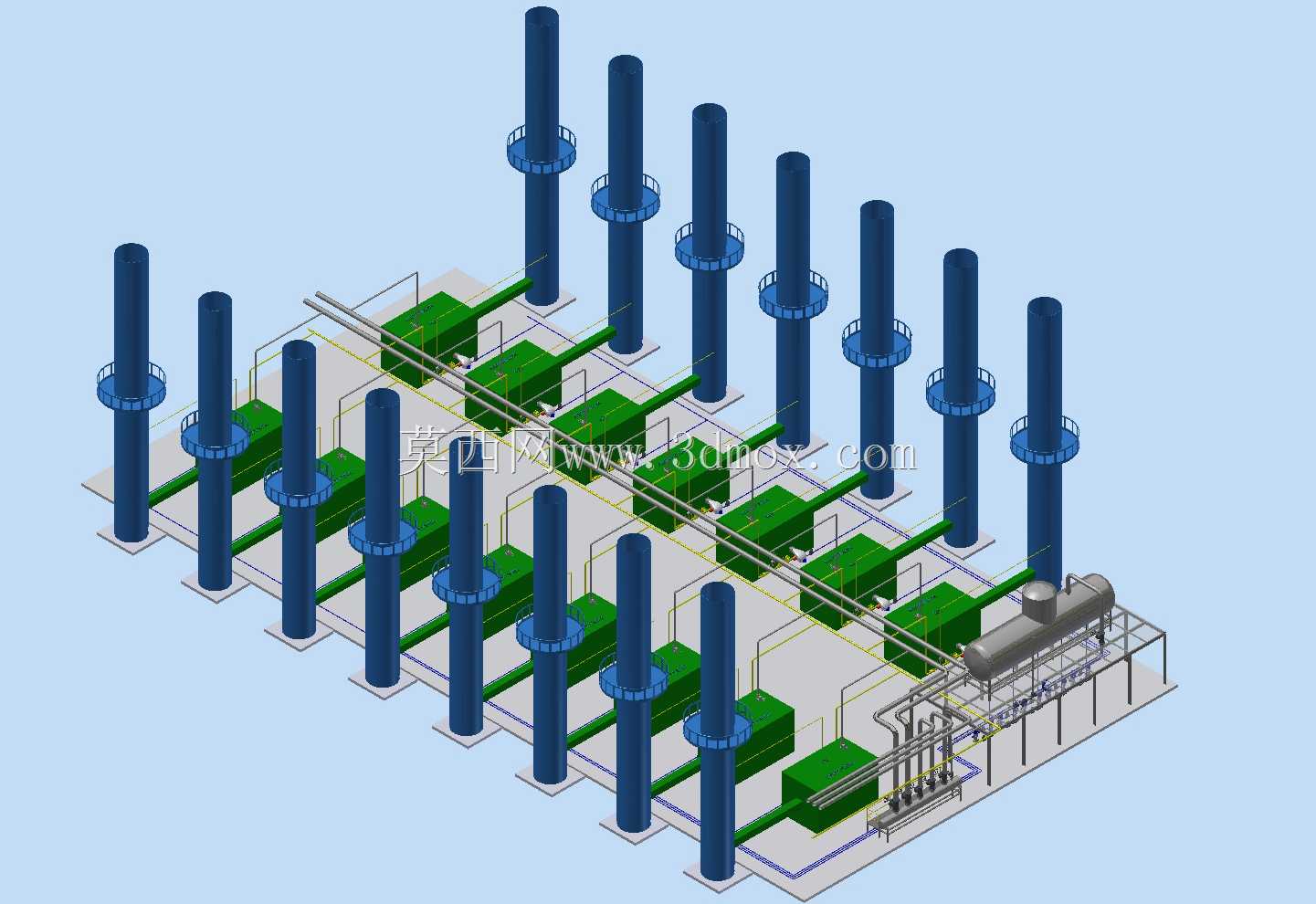

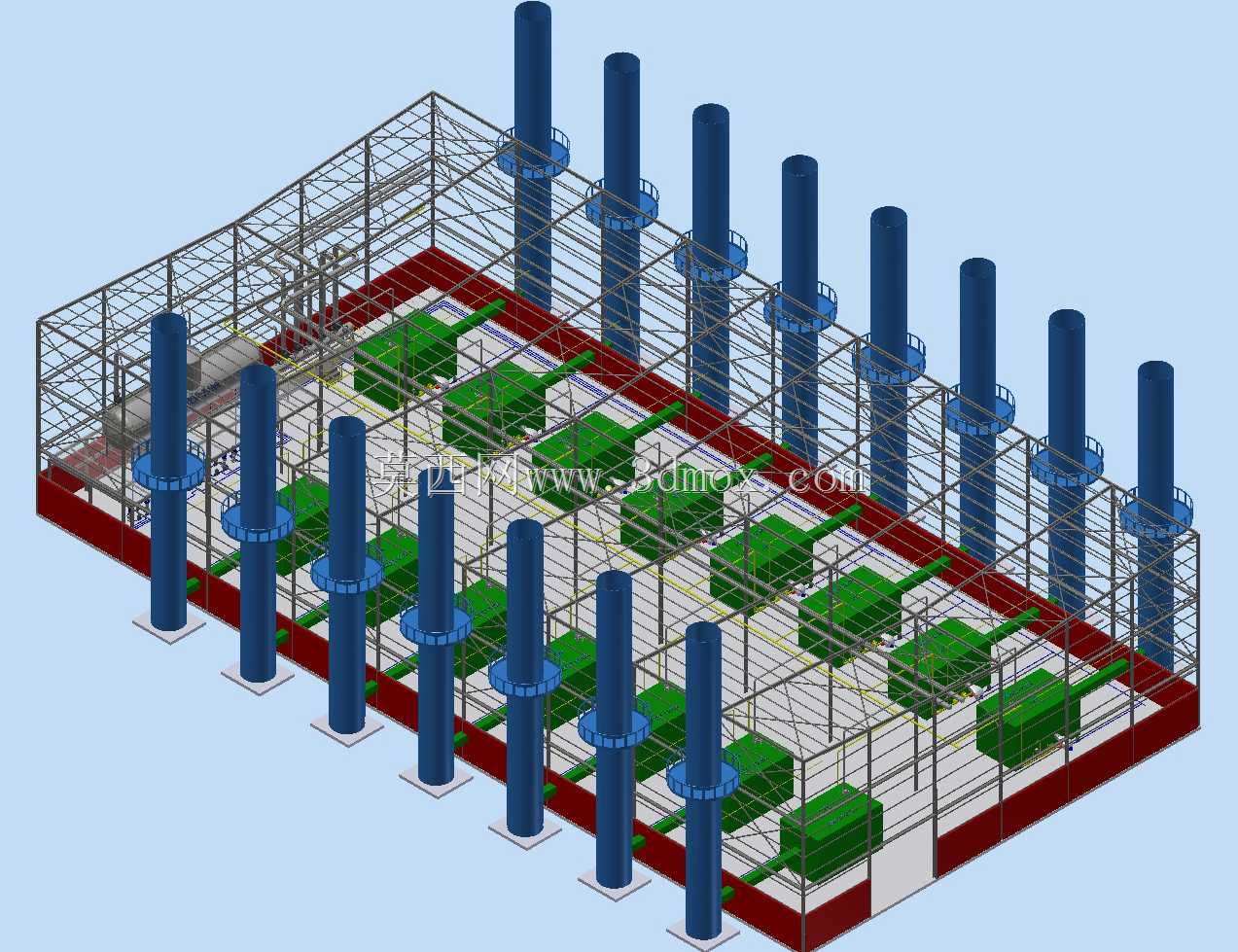

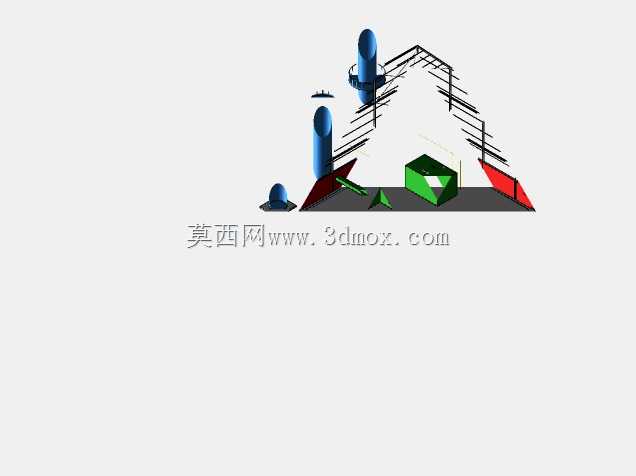

　　这套三维模型还原的是规模化工业蒸汽供应场景下的多机组并列锅炉站布局，这类布置形式常见于大型化工园区、集中供热片区、重型制造厂区的核心动力区块，承担着为全区域生产环节输送稳定参数饱和蒸汽的核心作用，区别于单台零散布置的小型锅炉，多机组并列的设计核心是兼顾供汽弹性与运行冗余，可根据下游用汽负荷的波动灵活调整投运锅炉台数，避免单台大负荷锅炉长期低负载运行带来的能效损耗，同时在单台设备检修维护时，其余机组可维持基础供汽能力，降低全线停产的风险。从模型呈现的结构来看，整站采用规整的行列式排布，每台锅炉单元沿厂房纵向轴线对齐，高耸的排烟烟囱沿厂房外侧成列布置，每根烟囱对应单台锅炉的排烟通路，烟囱中部设置的环形操作平台是为日常检修、

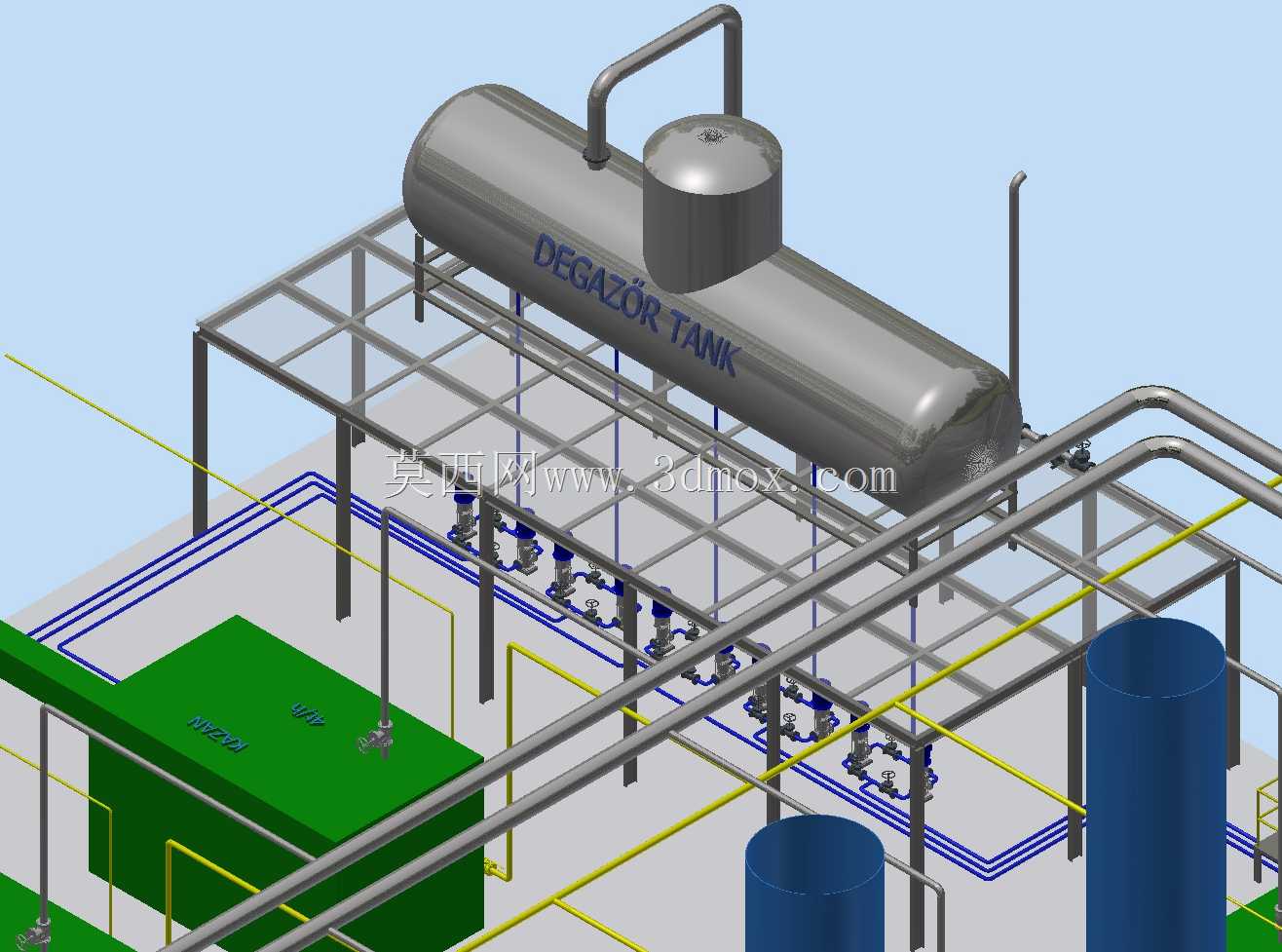

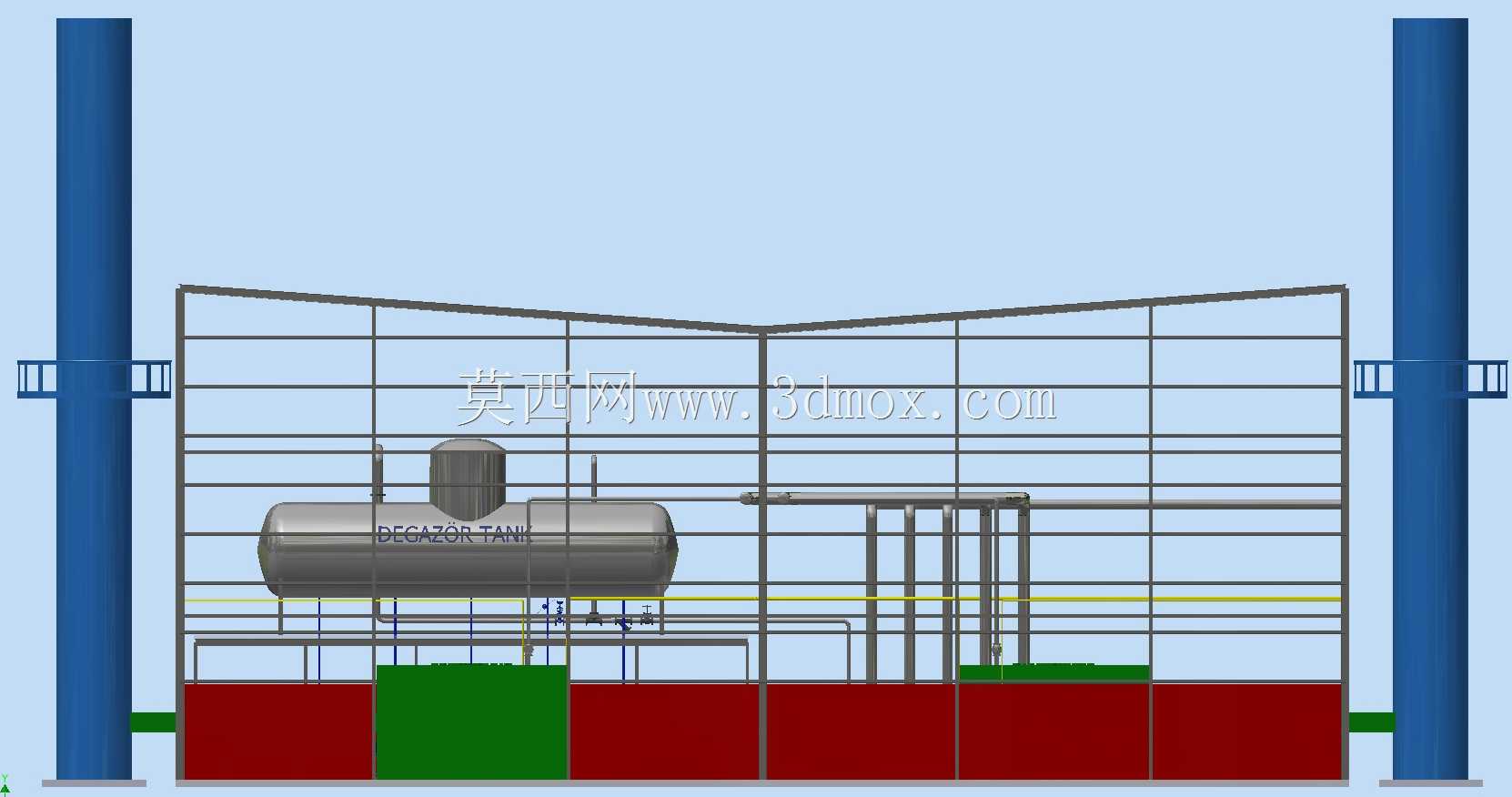

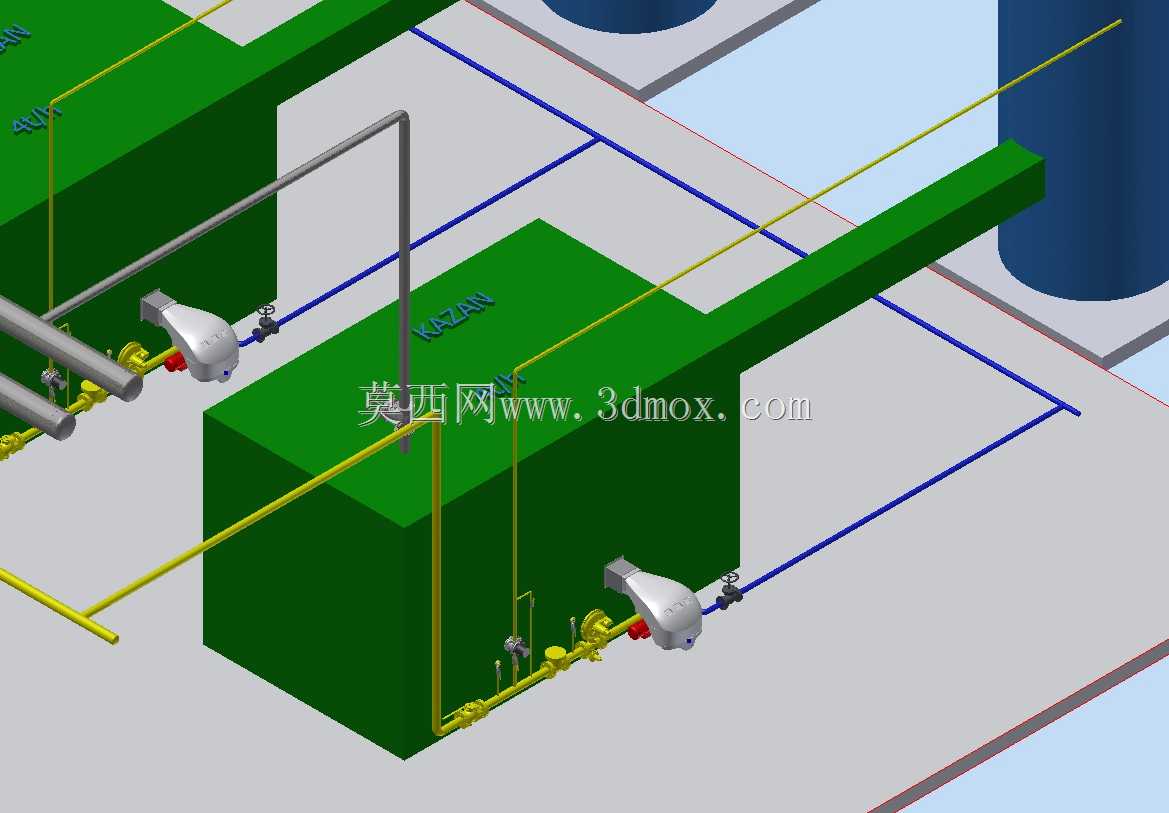

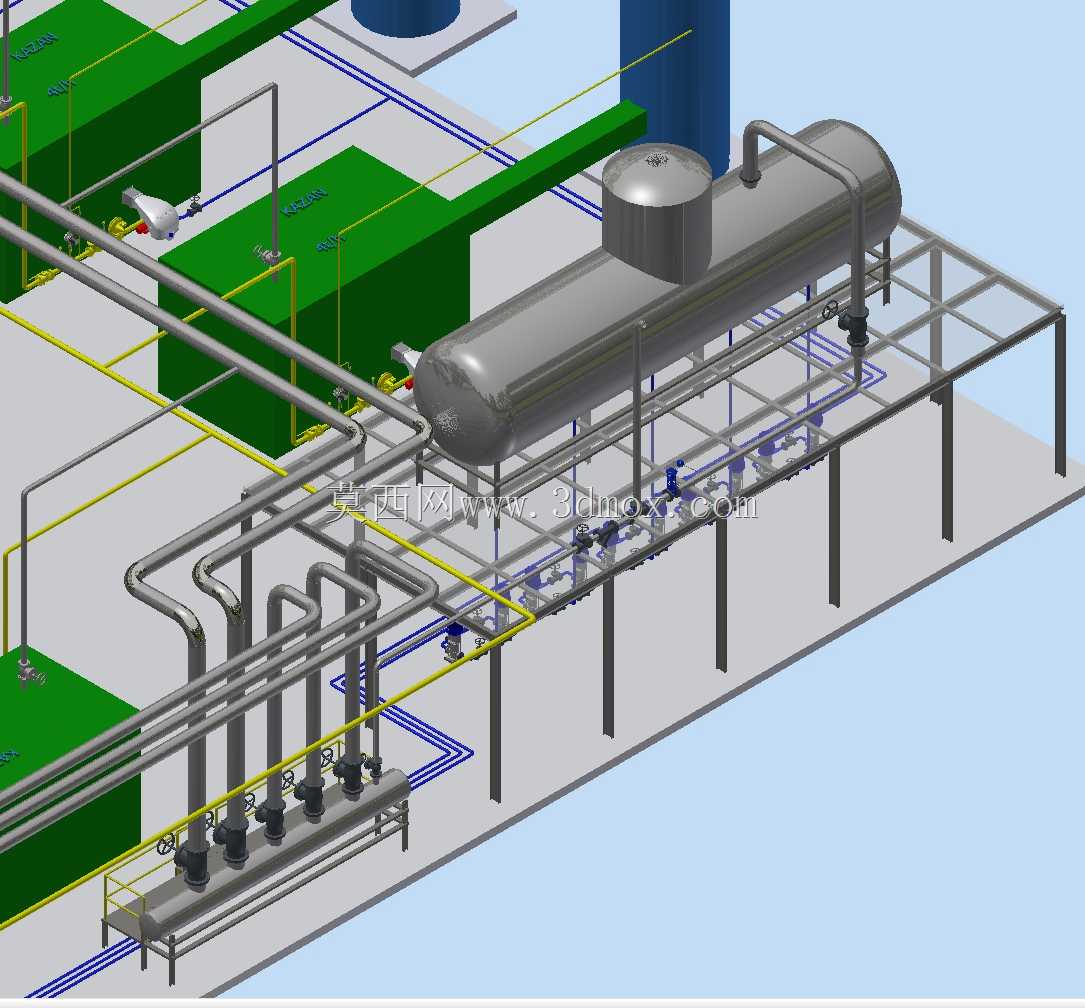

　　烟气检测装置安装预留的操作空间，平台边缘的护栏高度符合工业操作平台的安全规范要求，避免运维人员高空作业风险。外围的钢架结构并非单纯的厂房屋架，其立柱与横梁的排布同时兼顾了管道支吊、设备检修吊装的承载需求，沿钢架纵向铺设的多层管线桥架，分别布设主蒸汽母管、给水管道、排污管道、烟气检测线缆等不同介质与功能的管线，不同管线的层间距预留了足够的保温层安装与后期检修操作空间，避免高温蒸汽管道与其他管线距离过近带来的热辐射影响或安全隐患。单台锅炉单元的布局上，炉体主体沿横向布置，尾部对接省煤器与空气预热器模块，前端连接燃烧器与燃料供给管线，每台锅炉的主蒸汽出口通过支管汇入顶部的蒸汽母管，母管沿厂房纵向贯通后接出至下游分汽缸，这种母管制的连接方式可以平衡各台锅炉的蒸汽压力波动，让外供蒸汽参数更稳定。给水管道从厂房另一侧的给水操作台接入，支管分别对应每台锅炉的给水入口，管道上预留的阀门安装位对应给水调节阀、截止阀、逆止阀的安装空间，满足锅炉给水的调节、切断与防倒流需求。从安装边界来看，整组锅炉站的外轮廓尺寸适配常规大跨度工业厂房的内部净空要求，锅炉本体与厂房立柱之间预留了不小于1.5米的巡检通道，相邻两台锅炉的操作面间距满足设备检修时零部件吊装、人员双向通行的需求，烟囱穿出厂房屋面的位置预留了防水密封结构的安装间隙，避免雨水渗漏进厂房内部。地面的红色边框区域对应设备基础的浇筑范围，每台锅炉的基础、烟囱的基础都根据设备动载荷、

　　静载荷的计算结果做了独立的承重设计，避免设备运行时的振动传导至厂房结构或相邻设备。设计这类多机组锅炉站的三维布局时，首先要核算下游最大用汽负荷、最小用汽负荷与平均负荷，确定单台锅炉的额定蒸发量与总台数，保证在最大负荷时所有运行锅炉的额定出力总和有10%-15%的余量，最小负荷时单台锅炉能在不低于额定负荷60%的状态下稳定运行，避免燃烧不稳或热效率骤降。其次要理顺管线的走向，尽可能减少管道的弯头与变径数量，降低蒸汽输送过程中的压力损失与热损耗，同时要让操作阀门、检测仪表的位置都处于巡检人员站立可及的高度，避免出现操作盲区。另外还要考虑检修空间的预留，每台锅炉的炉体检修门、清灰口、燃烧器抽出位置都不能被管线或钢架遮挡，

　　保证后期维护时不需要大规模拆除周边结构就能完成常规检修作业。模型中呈现的管线排布逻辑也符合实际工程的设计规范，不同压力等级的管道分层布置，高温高压的蒸汽管道布置在最上层，避免泄漏时伤及下方操作人员，给水、排污等低温低压管道布置在下层，电缆桥架布置在管线层的最外侧，与高温管道保持足够的安全距离，防止电缆长期受高温烘烤加速老化。排烟烟囱的高度设计除了满足环保排放的高度要求外，也兼顾了厂房周边建筑的高度，避免排烟气流倒灌进厂区或周边建筑的通风系统。这类多机组并列布置的锅炉站相比单台大容量锅炉，在负荷适应性、运行可靠性上有明显优势，尤其适合用汽负荷波动大、连续生产要求高的工业场景，三维模型的搭建可以在施工前就校验布局的合理性，排查管线碰撞、操作空间不足、检修路径受阻等问题，减少现场施工时的设计变更，缩短项目建设周期，也能为后期的运维人员培训提供直观的场景参考，帮助运维人员快速熟悉整站的设备布局与管线走向。
