化学品罐车卸车储料站整体布局设计

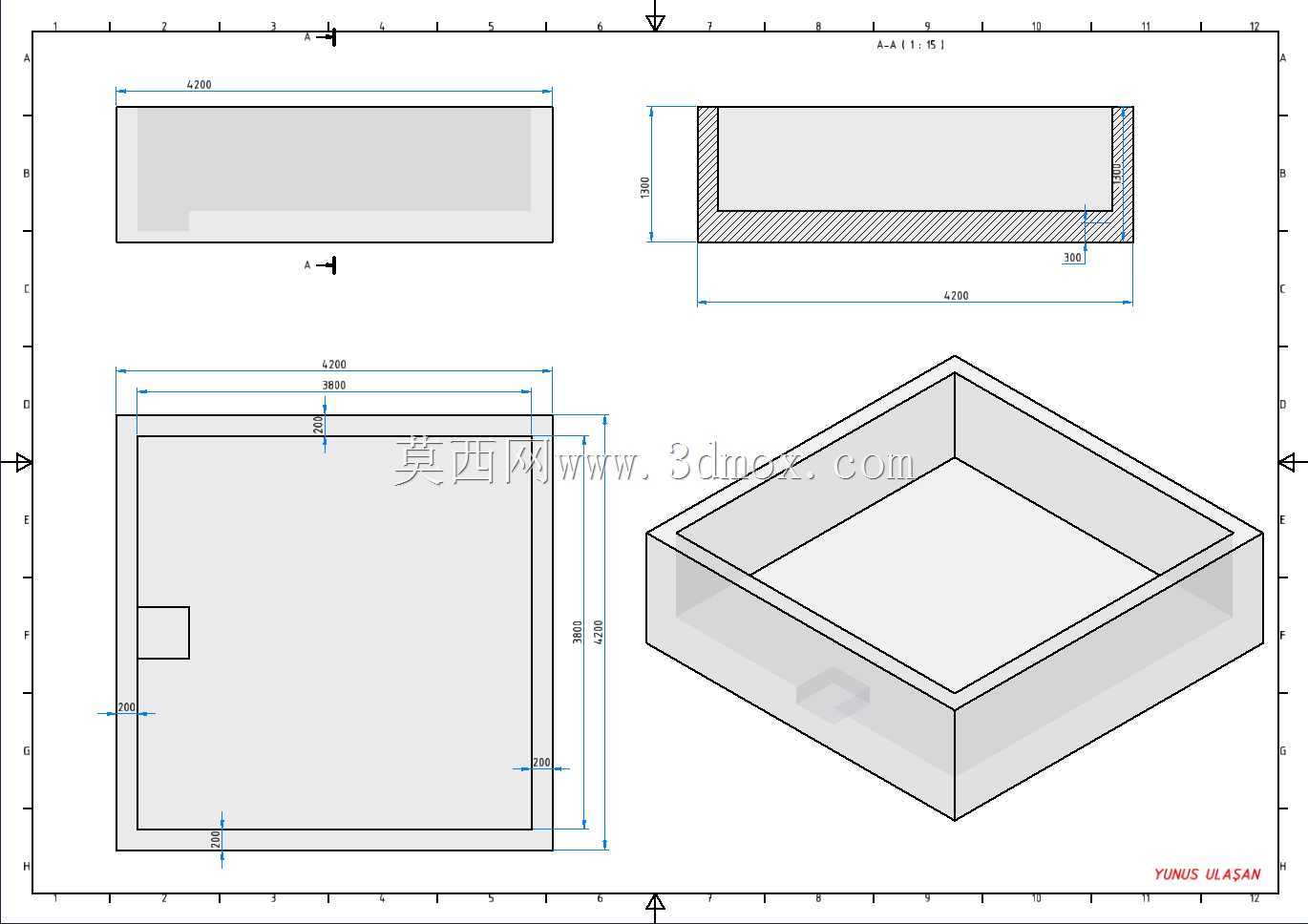

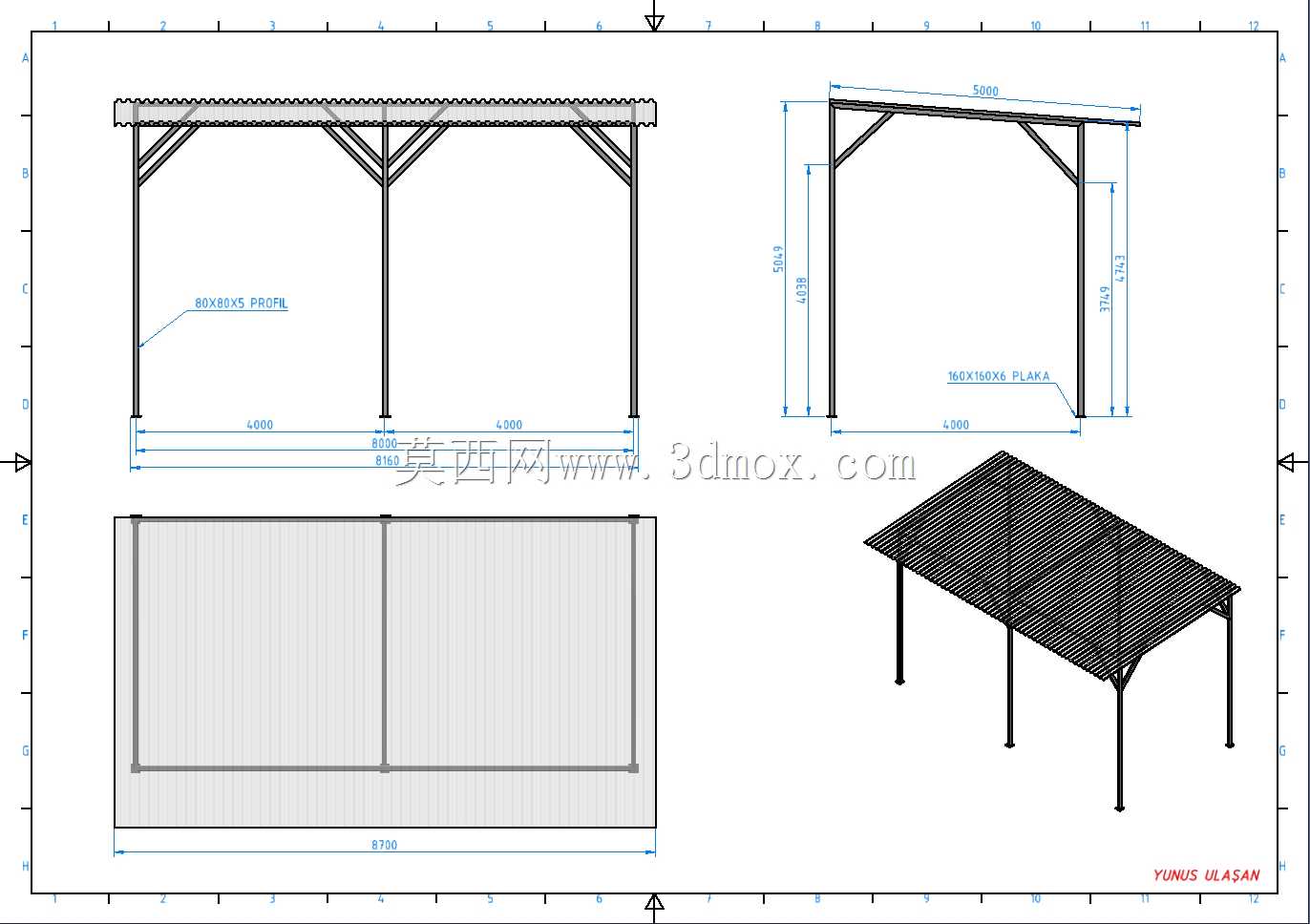

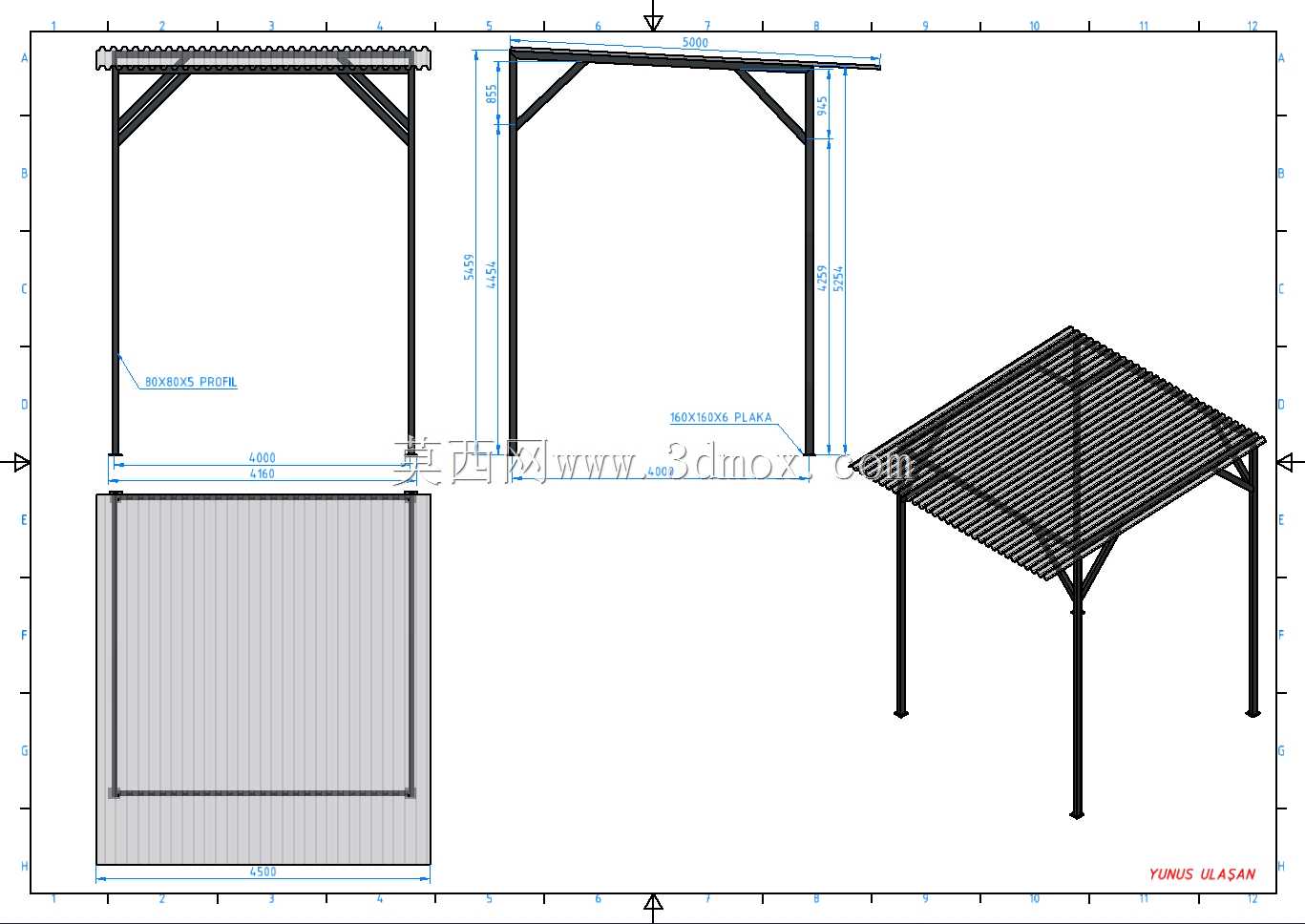

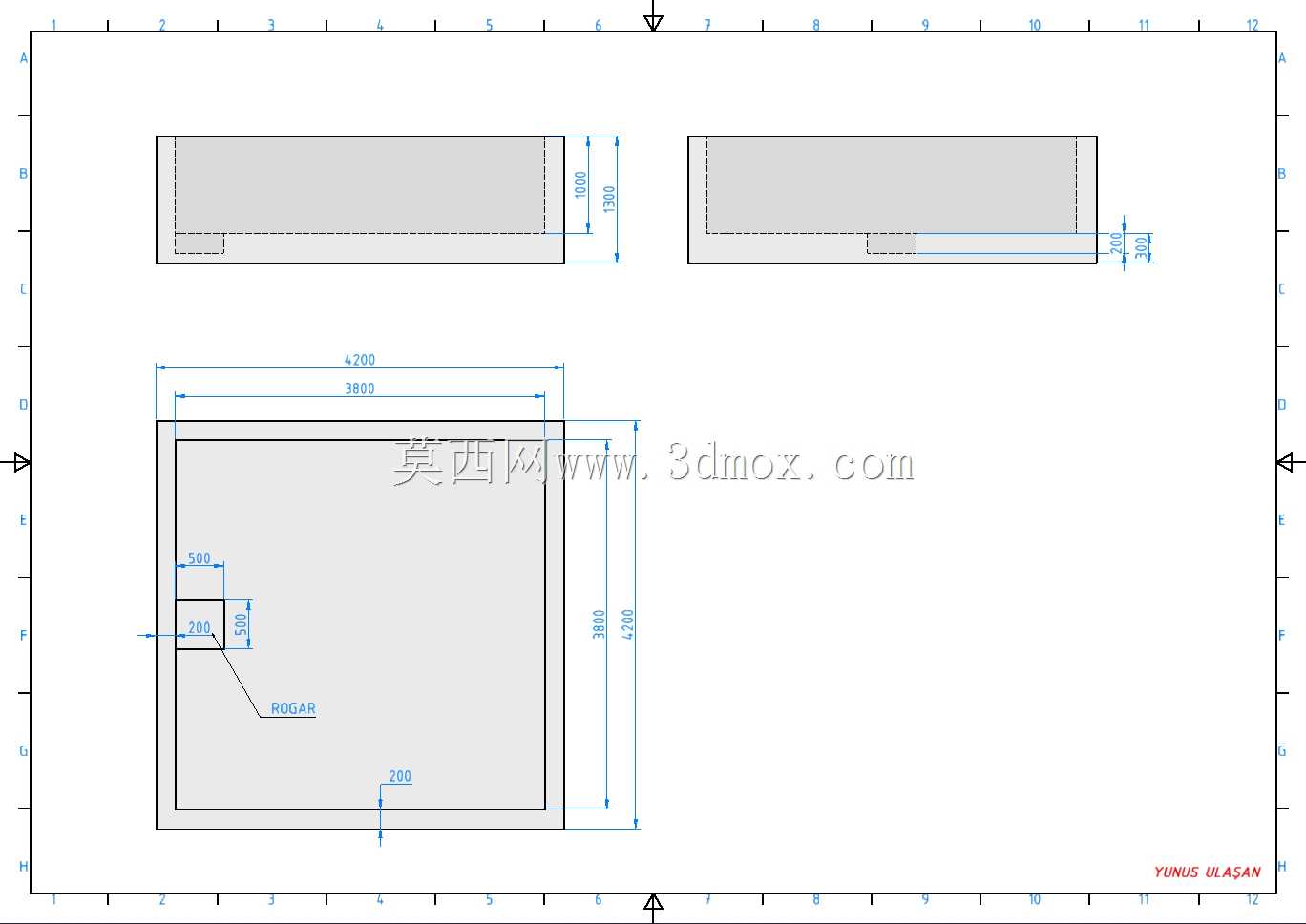

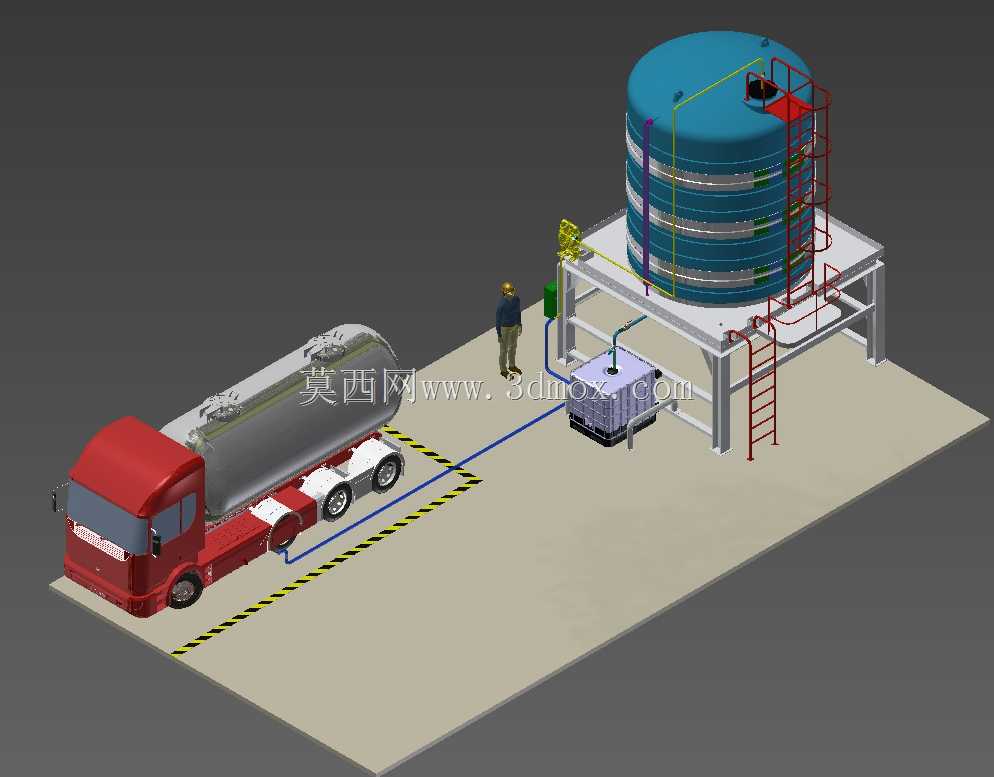

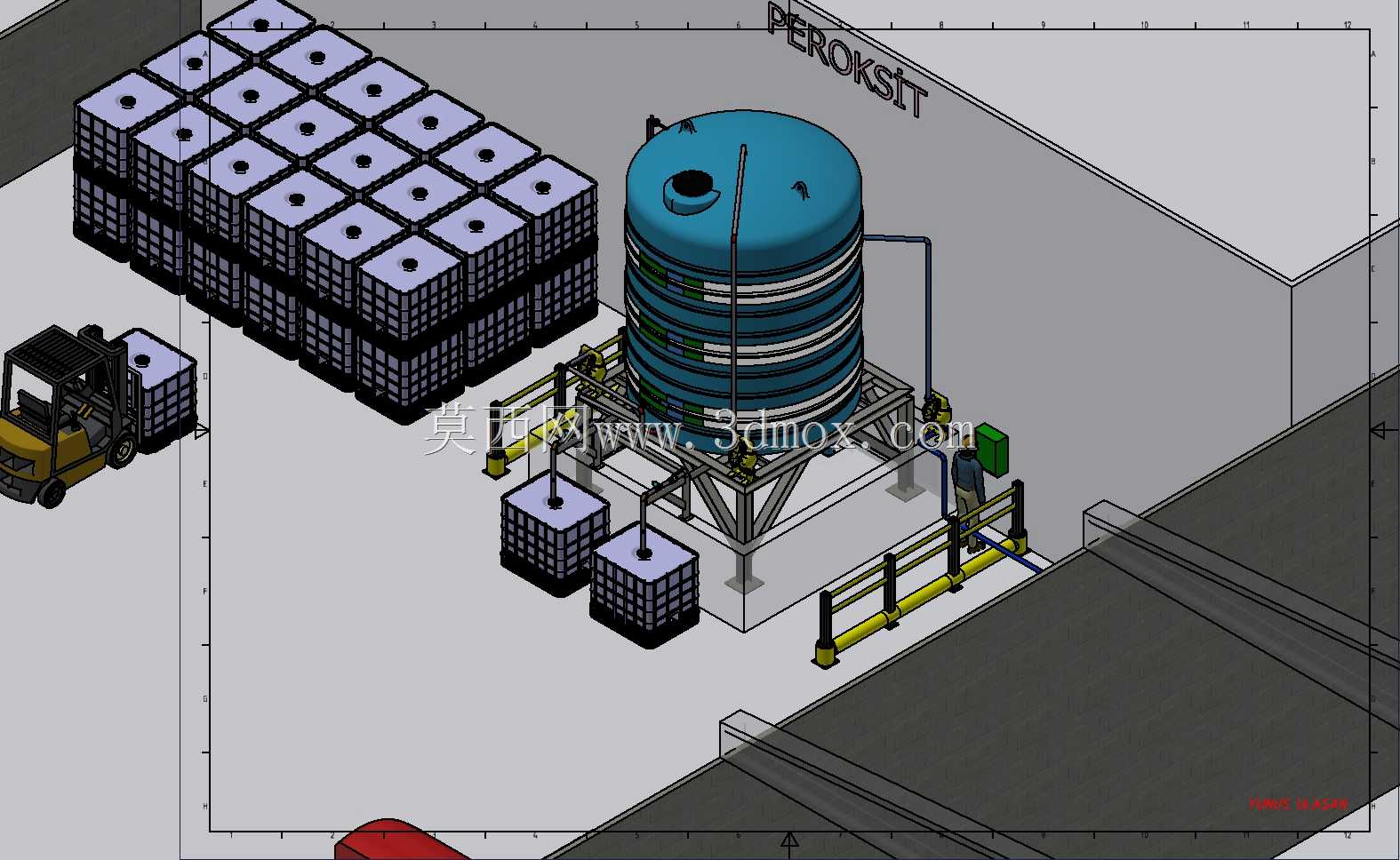

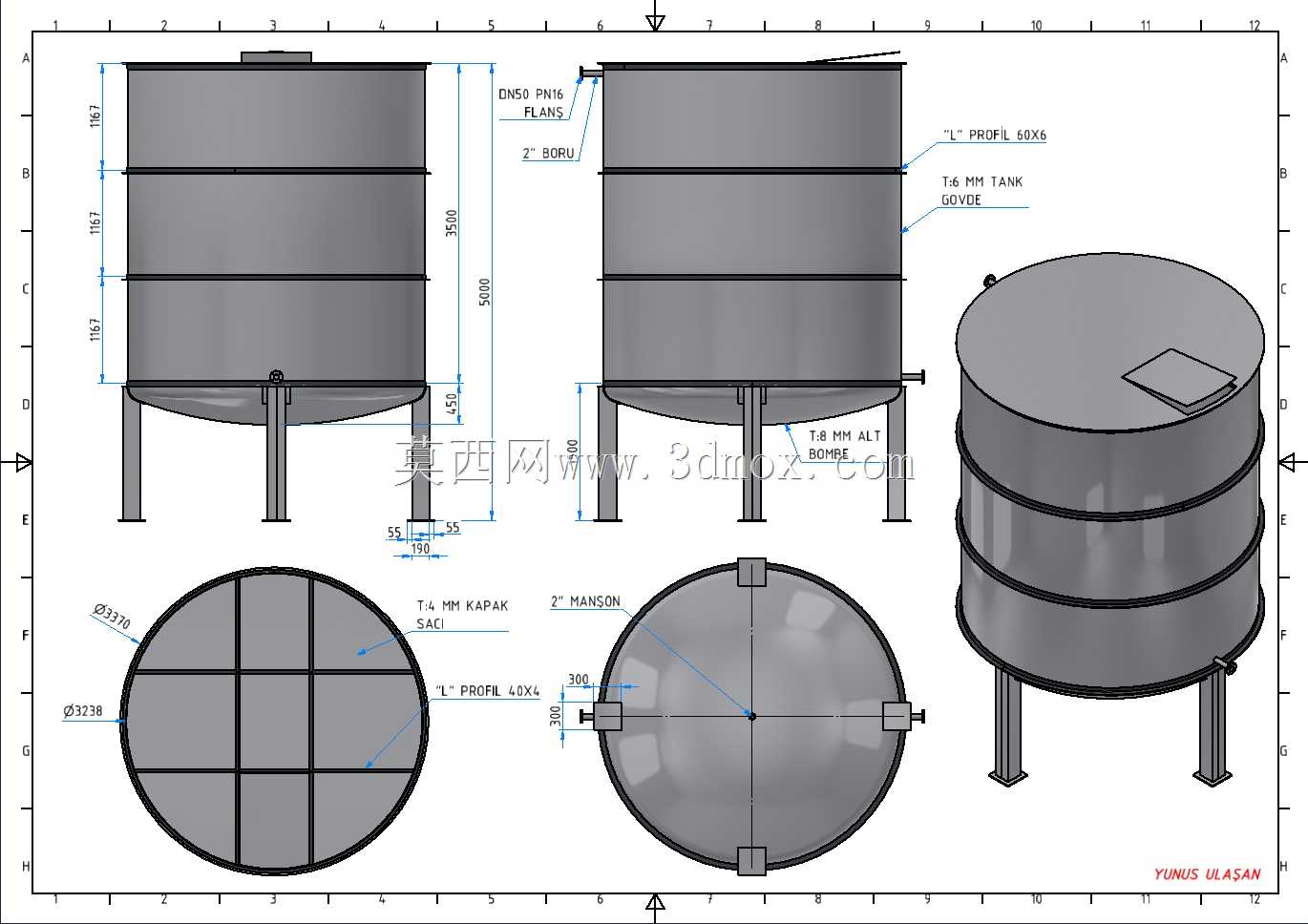

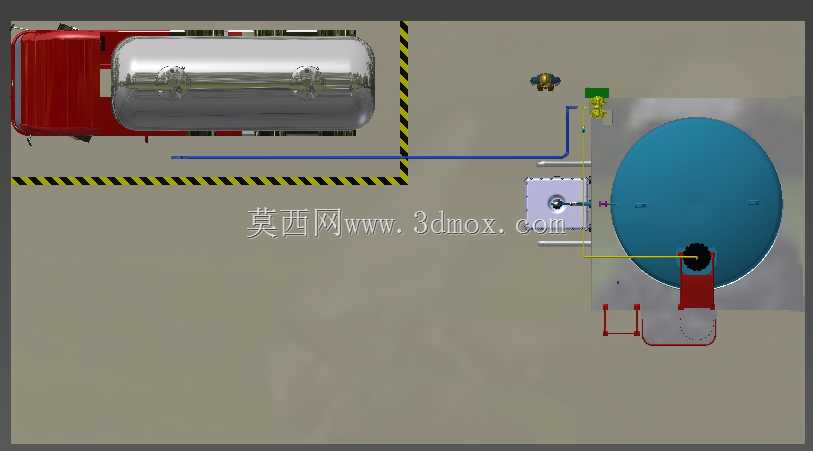

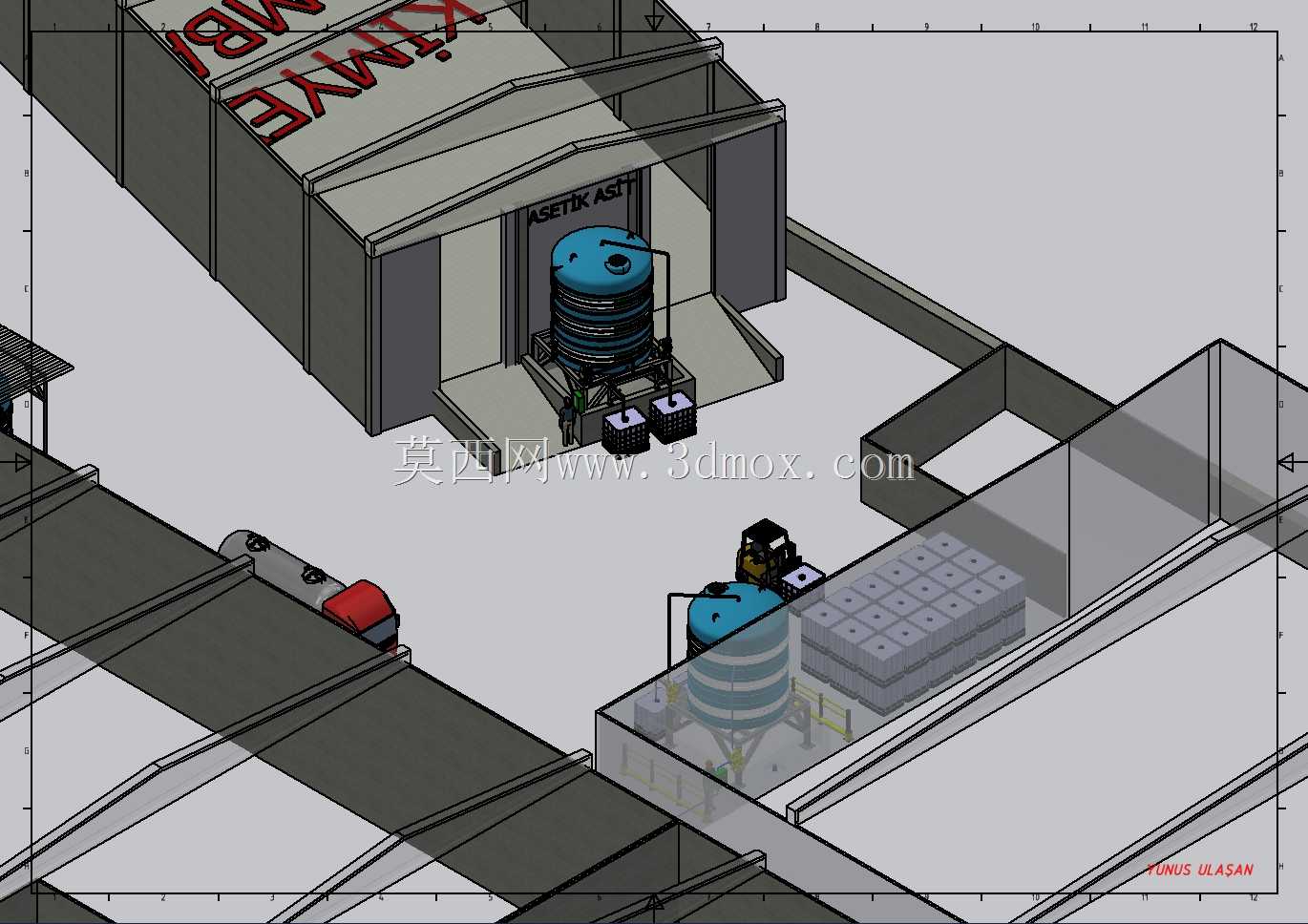

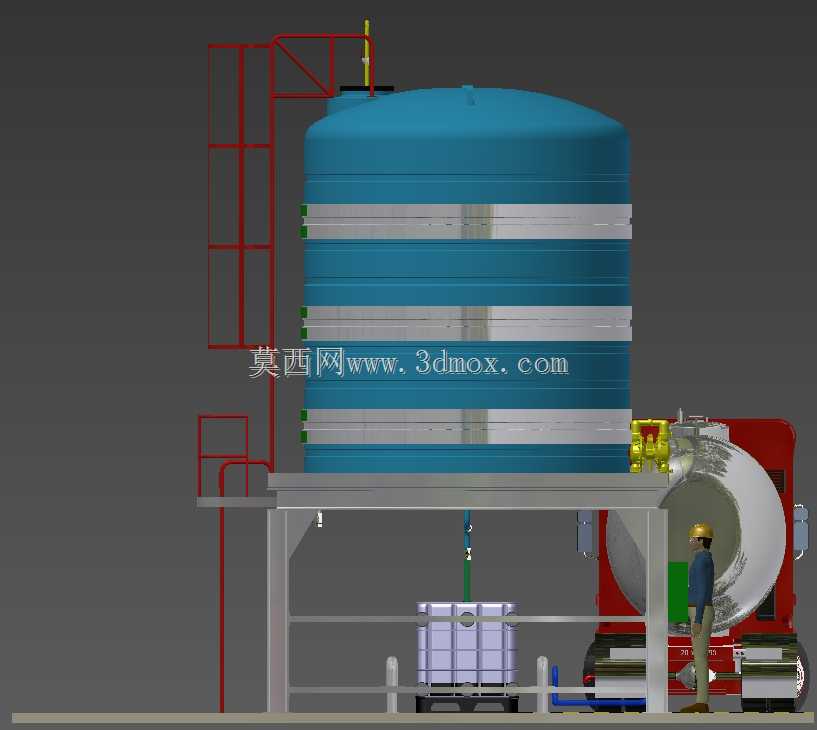

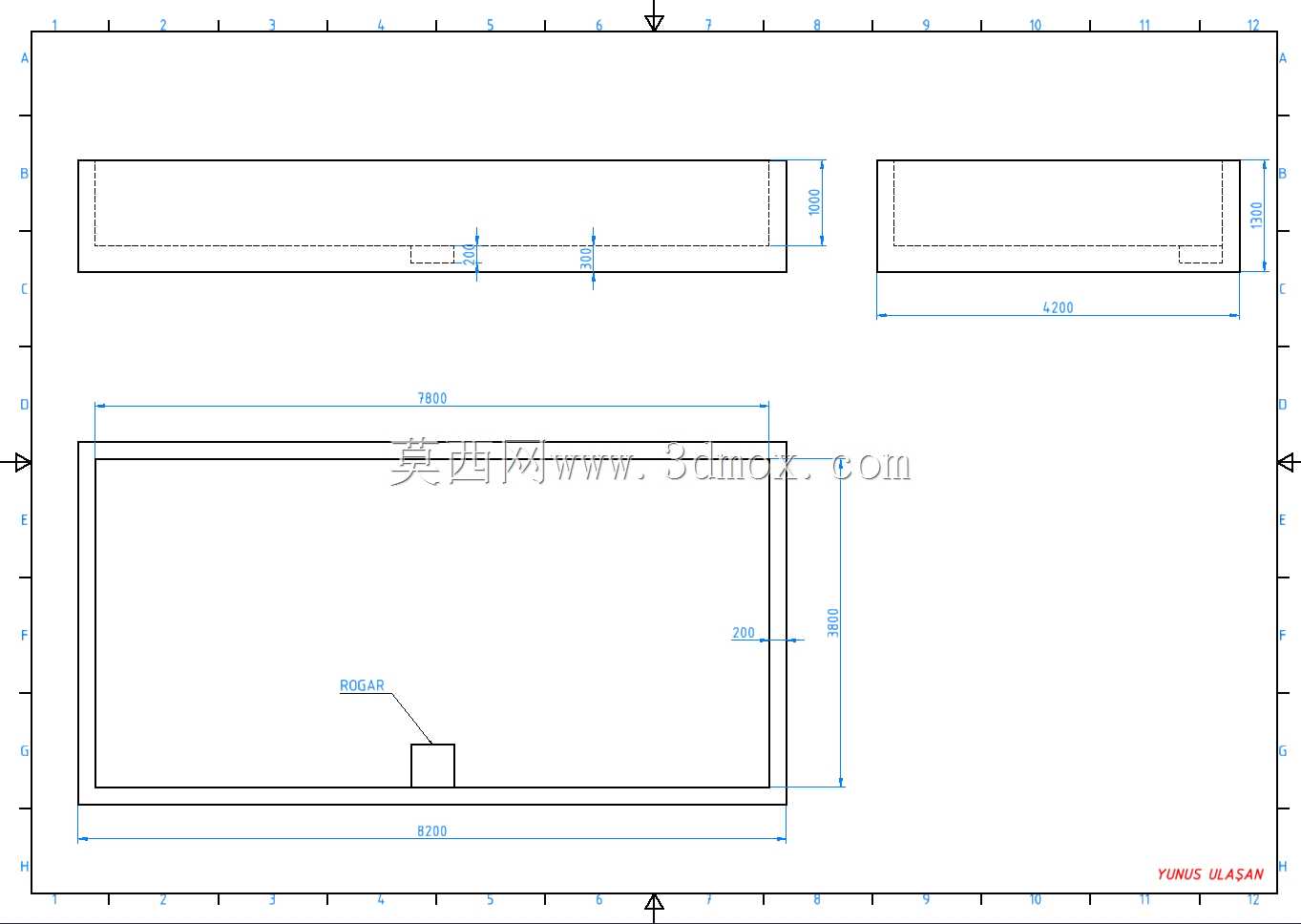

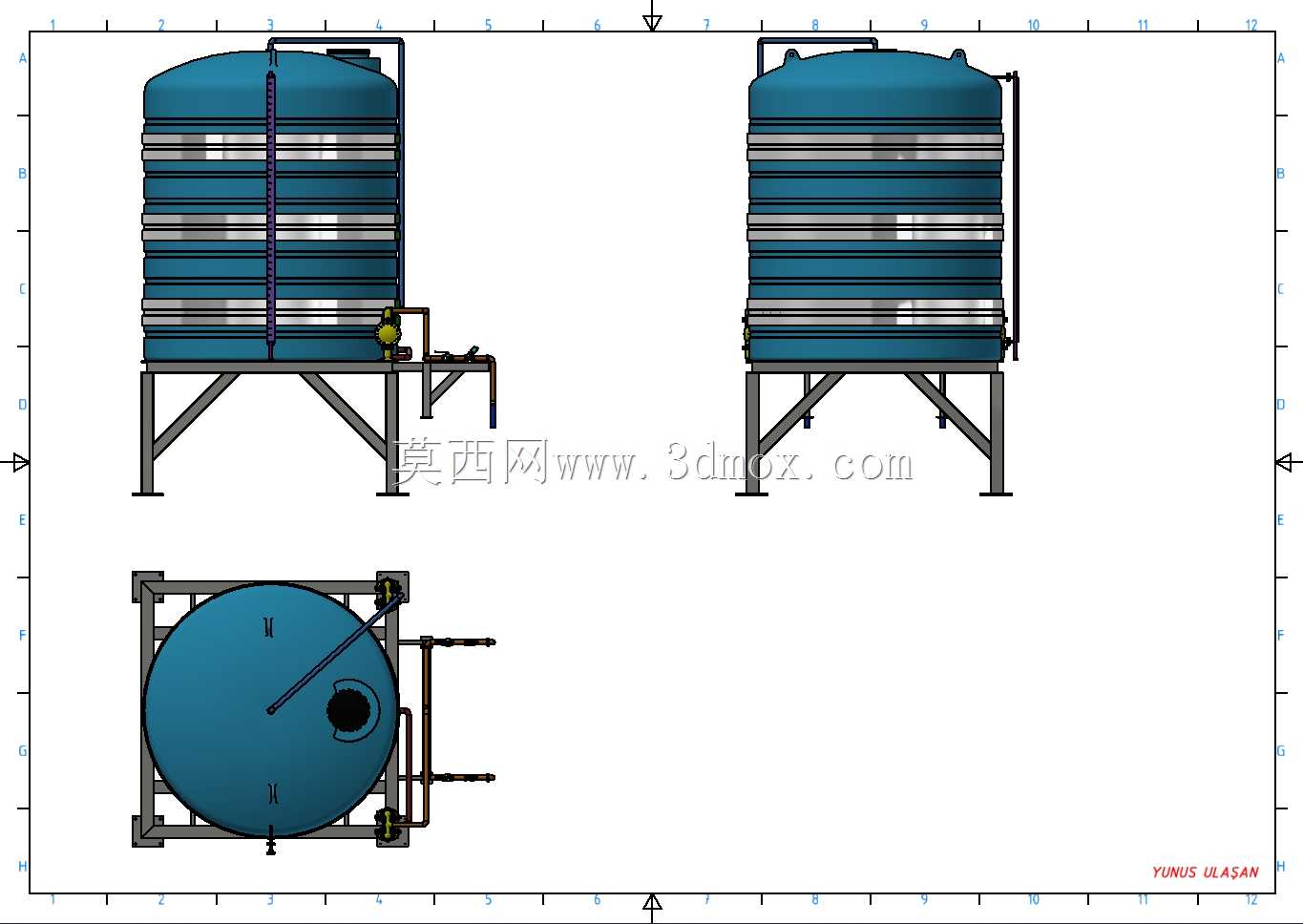

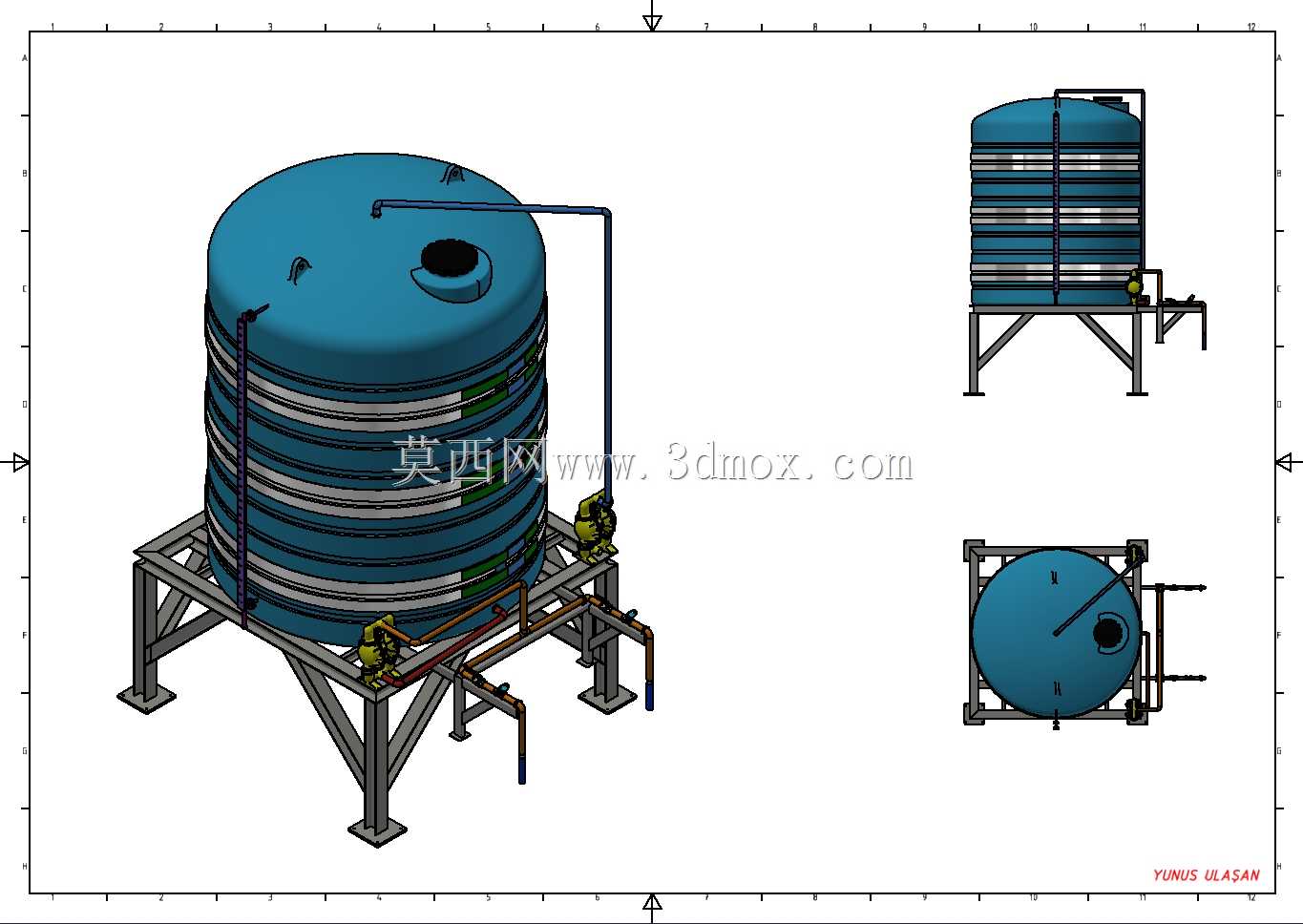

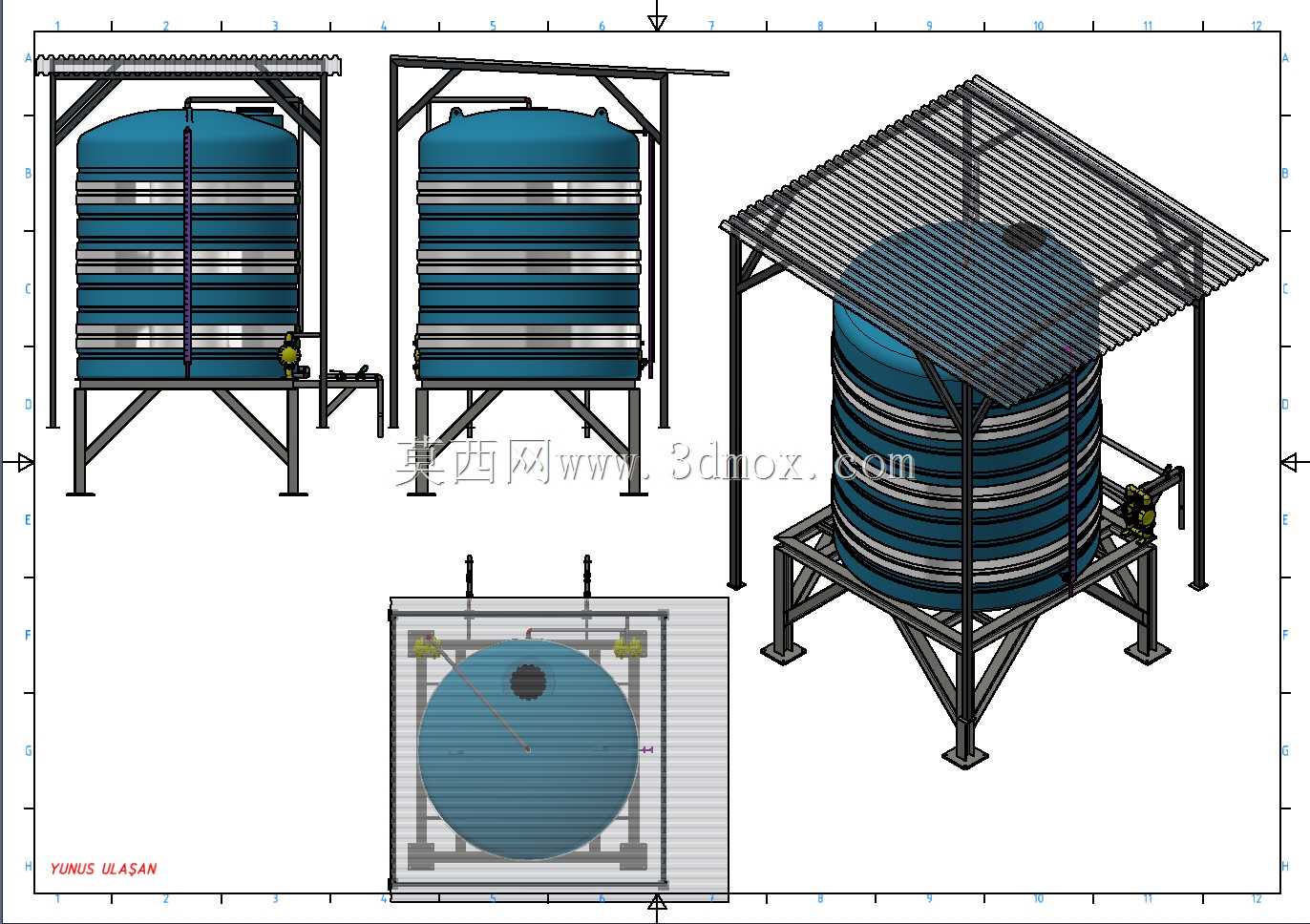

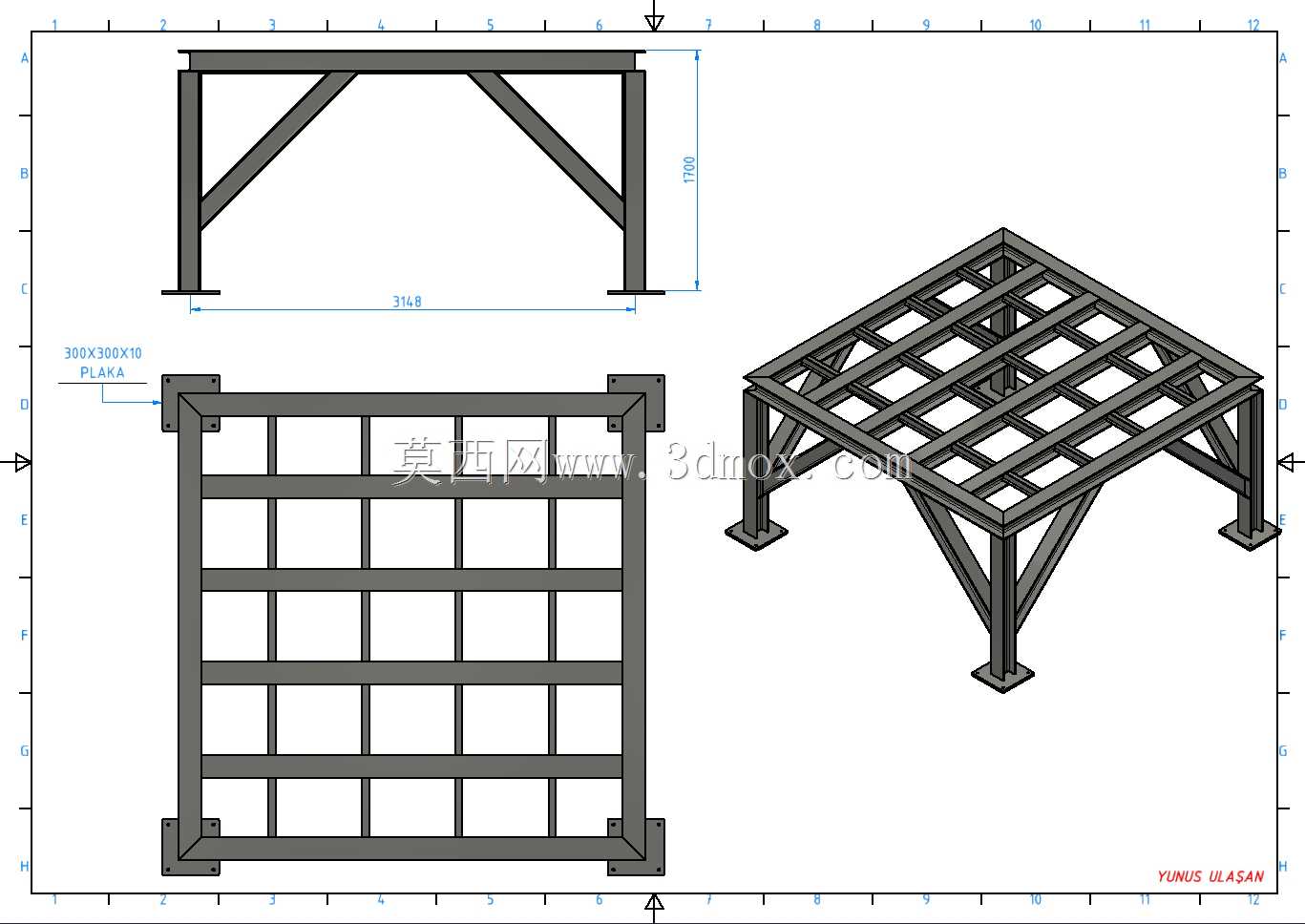

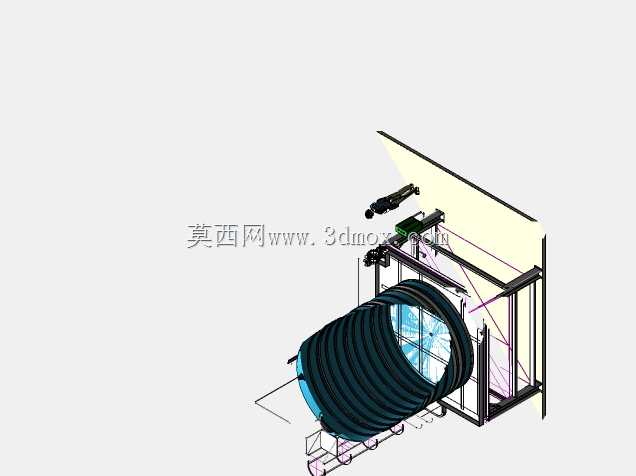

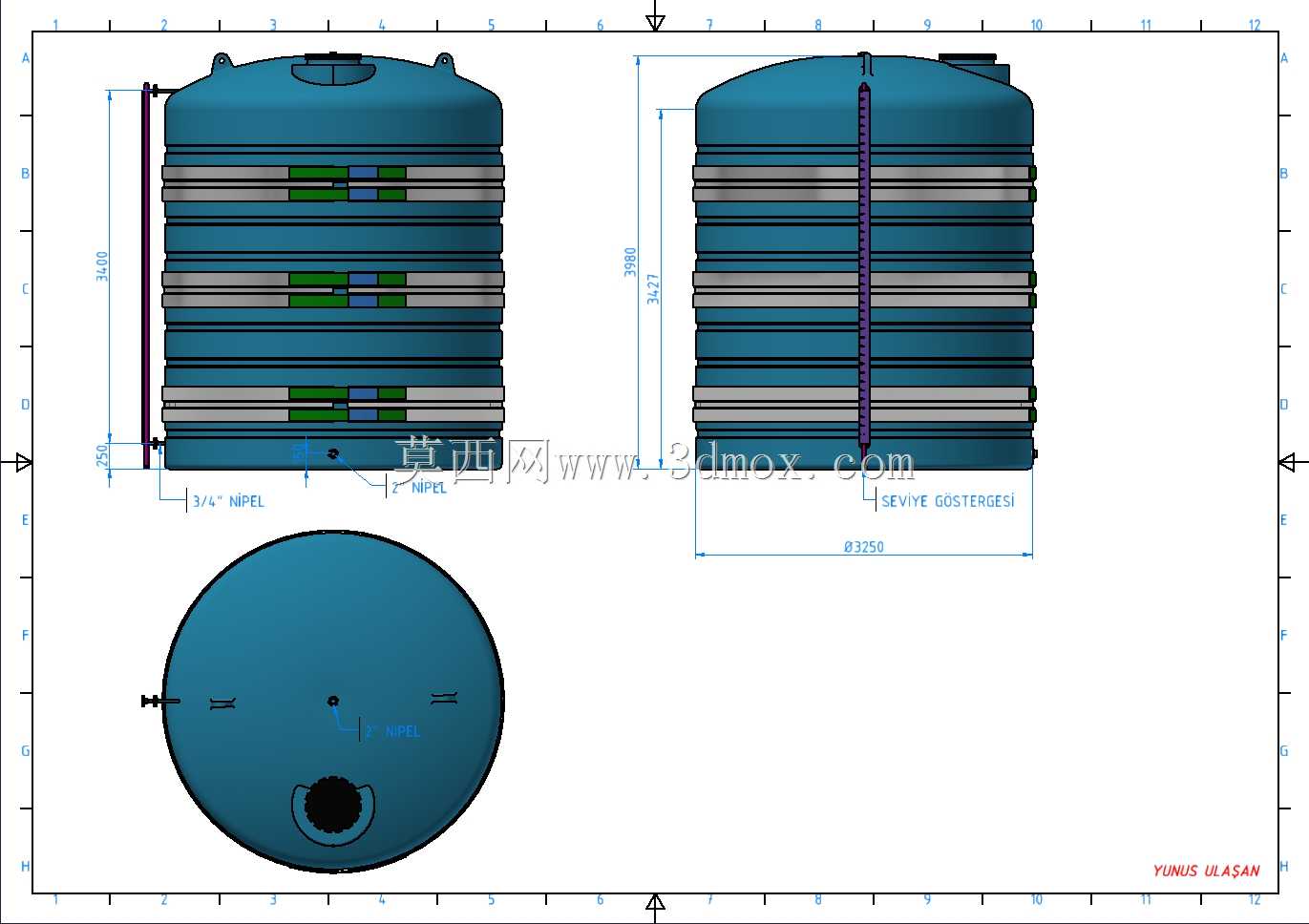

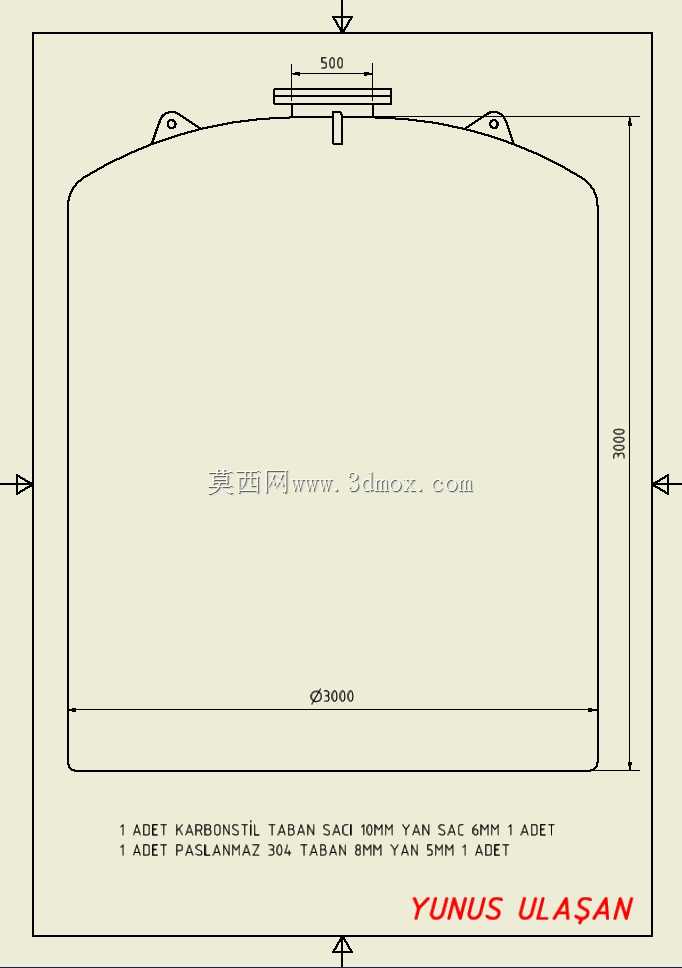

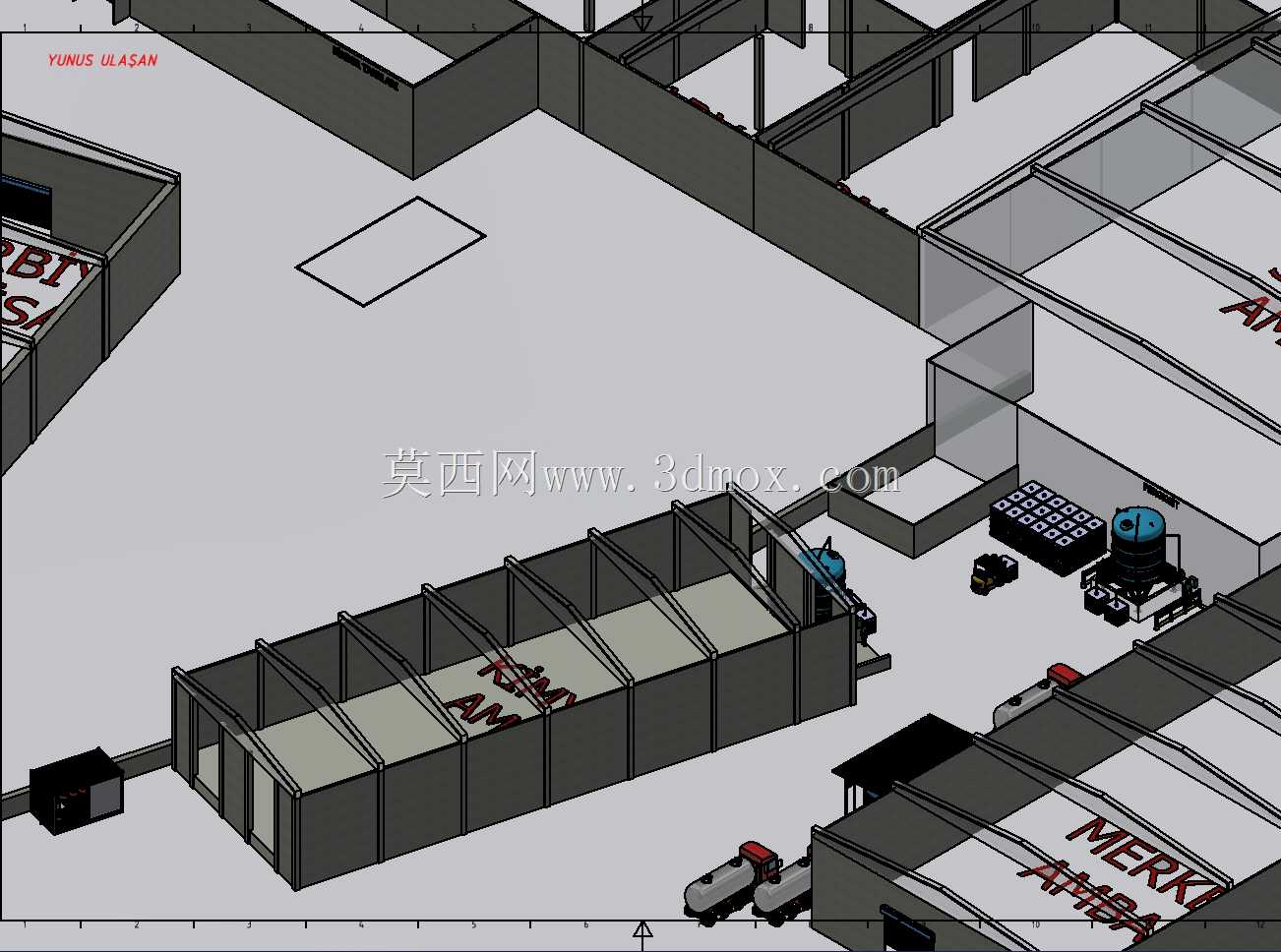

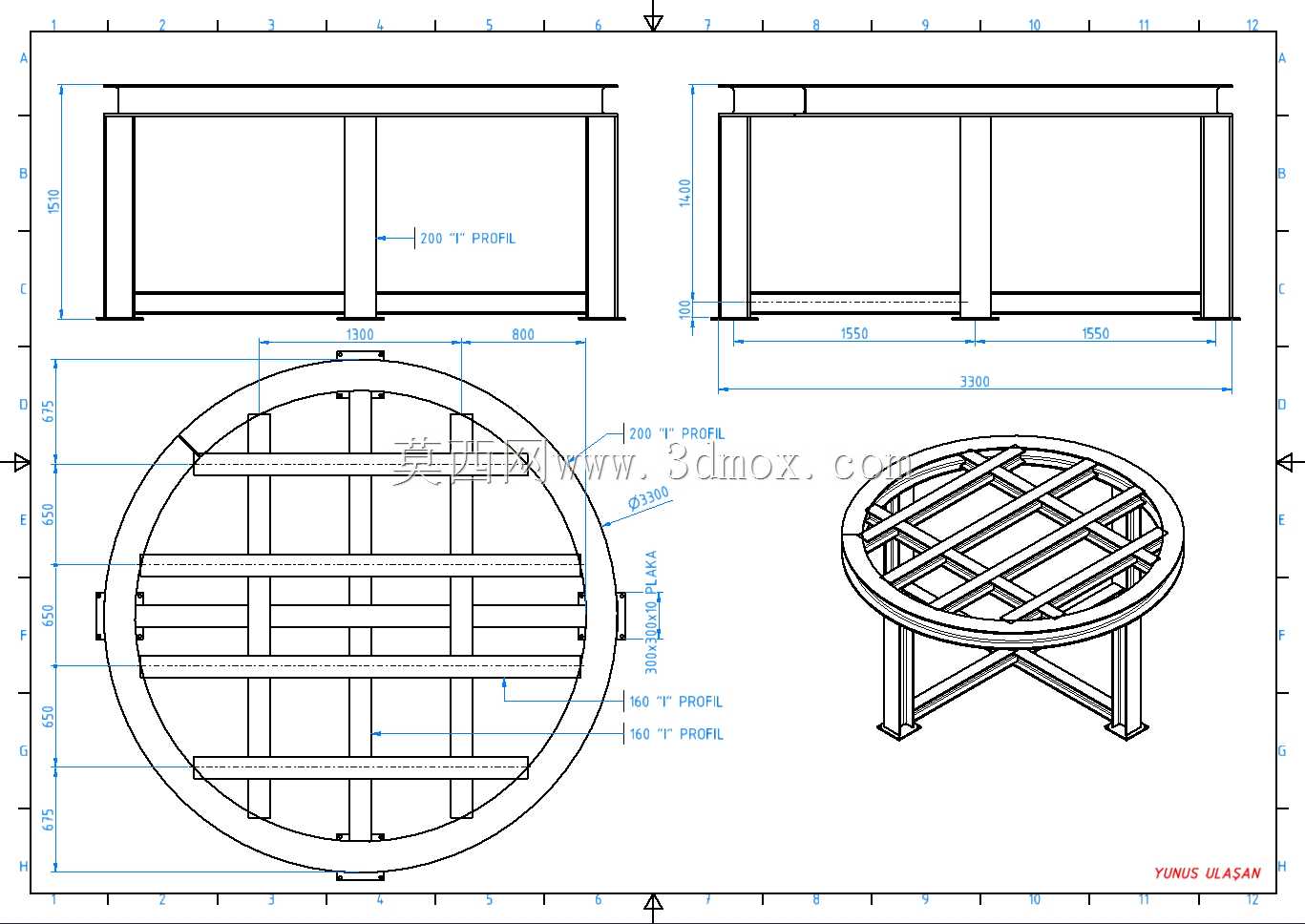

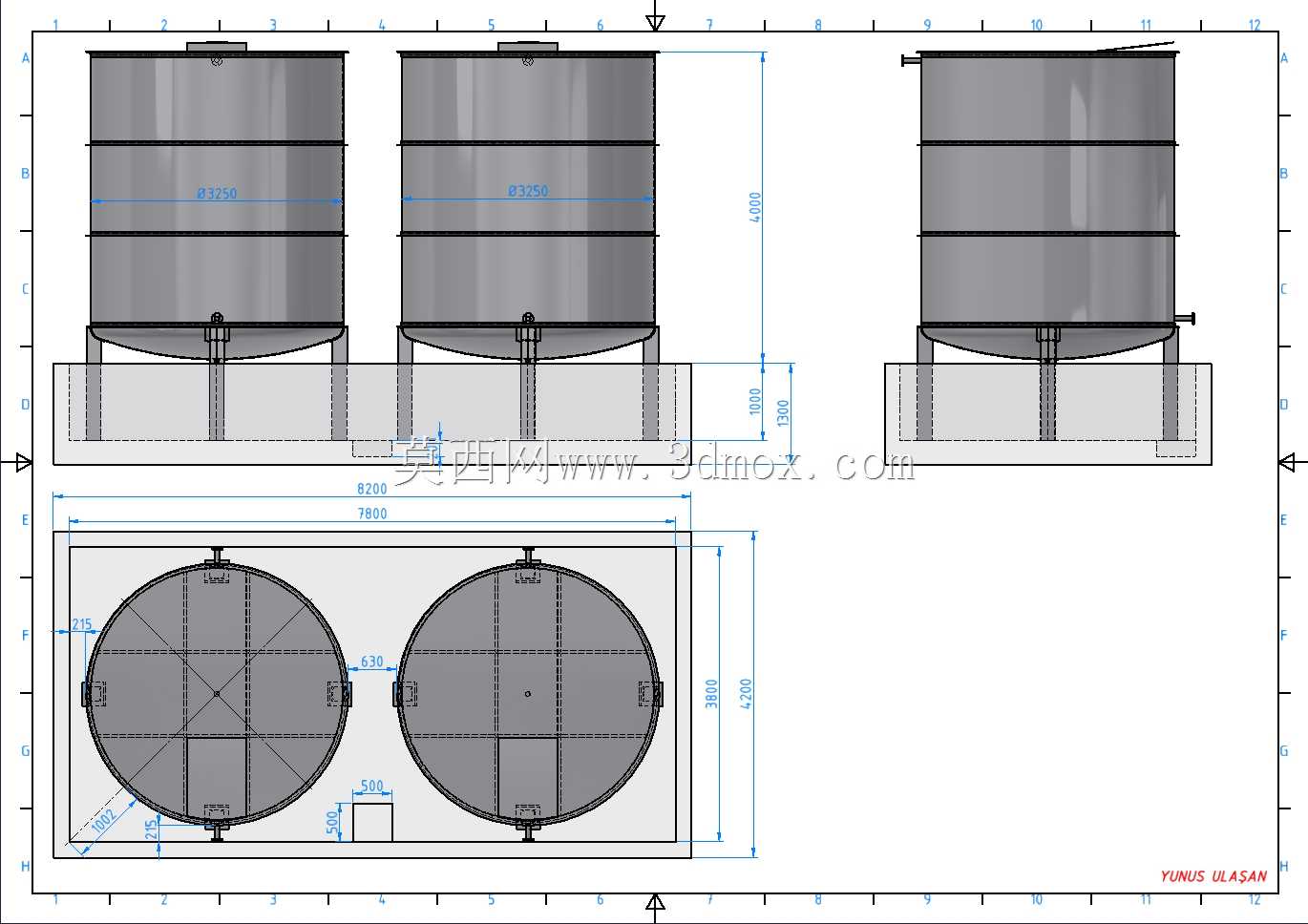

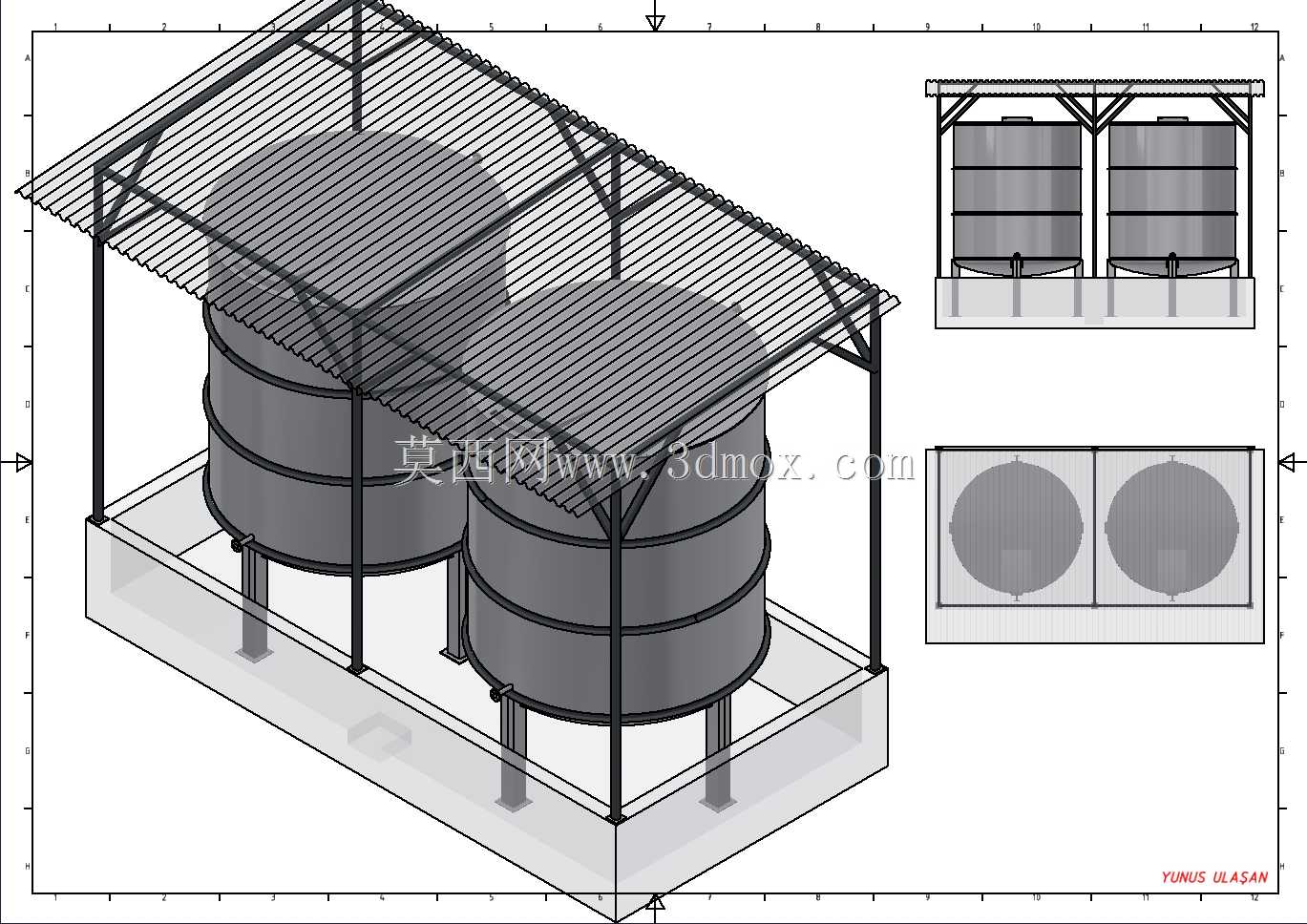

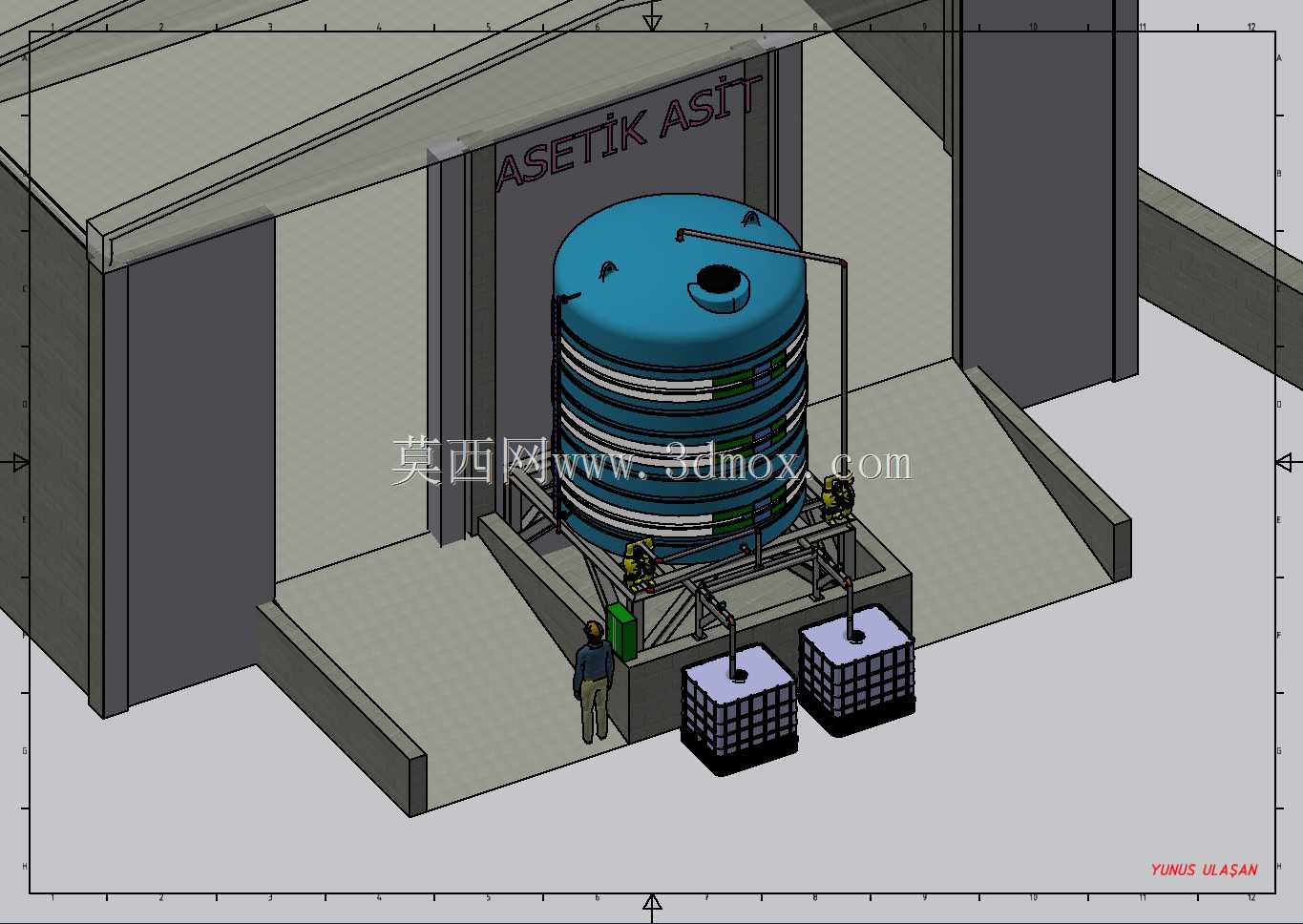

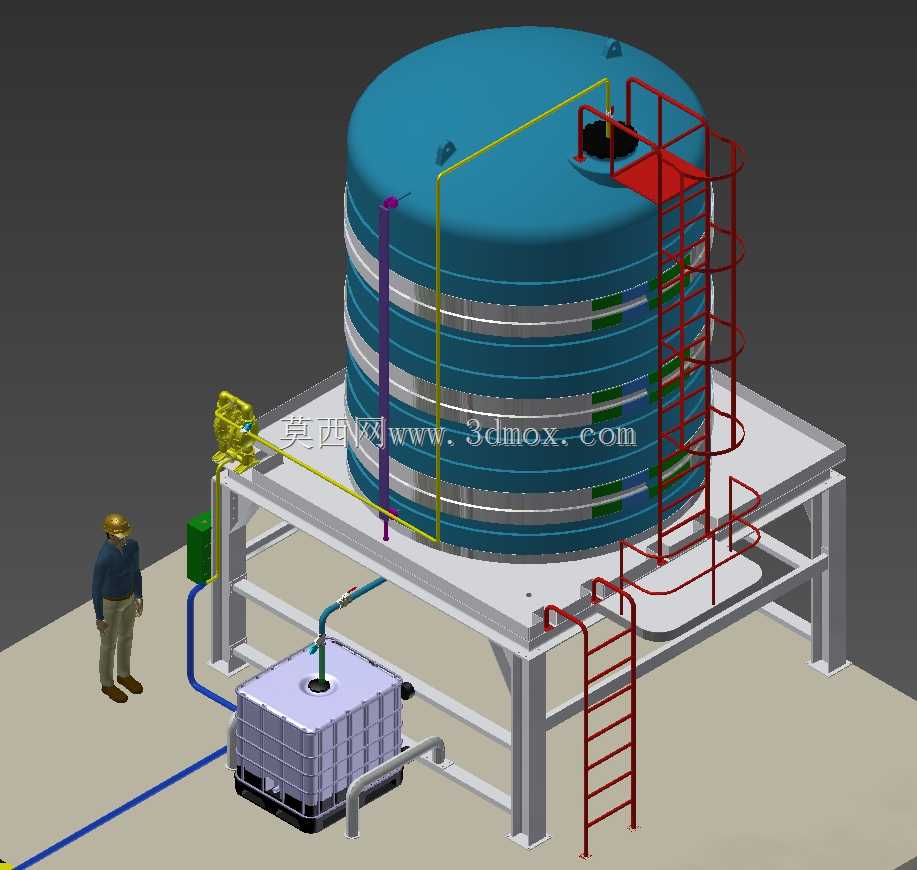

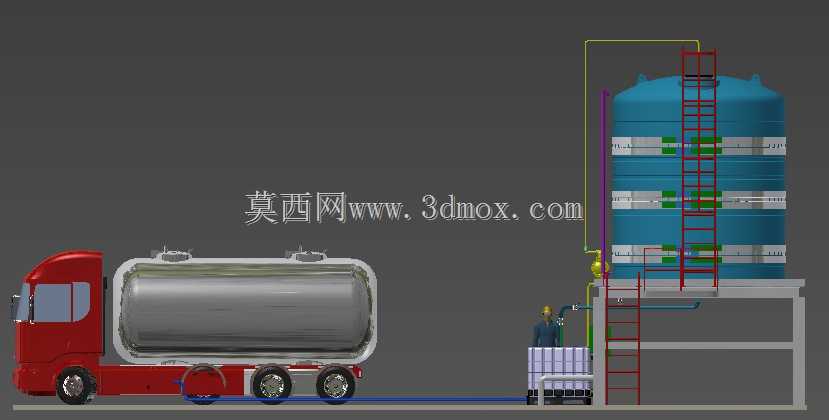

这套三维设计完整还原了液态化学品公路卸车入库的全场景作业布局，覆盖从槽罐车停靠对位、卸车接驳、物料暂存到日常运维的全流程硬件配置，可直接用于化工仓储区的方案评审、布局校核与施工交底参考。设计时首先考虑的是槽罐车的停靠作业边界，站台区域预留了符合危化品车辆停靠要求的安全距离，地面施划的黄色警示标线明确限定了车辆停靠范围，避免车辆对位偏差导致卸车软管拉扯、接驳错位的问题，停靠区域旁预留了作业人员的操作站位空间，满足卸车作业时人员值守、阀门操作的空间需求，不会出现设备挤占操作空间的隐患。核心储料罐体采用立式圆筒形结构，配套的支撑钢架采用型钢焊接成型，架体高度设计充分考虑了卸车泵的安装位差，利用重力辅助进料降低泵组气蚀风险，同时罐体底部预留了足够的管路安装、阀门操作与日常巡检空间，无需额外开挖地坑即可完成底部出料阀、排污阀的操作与维护。罐体顶部设置了带护栏的操作平台，配套直爬梯连接地面与中层操作平台、斜爬梯连接中层平台与罐顶平台，爬梯的踏步间距、护栏高度均符合工业操作平台的安全规范，罐顶平台预留了仪表安装、人孔操作的空间，可满足日常检维修、物料检尺的作业需求，爬梯与平台的连接位置做了加强处理，避免人员通行时出现结构晃动。卸车区域配置了卸车泵组与缓冲接液装置，槽罐车的出料管路通过快速接头与地面卸车管线连接，管线沿地面支撑排布接入泵组入口，泵组出口管线沿支撑钢架接入罐体中部进料口，管线路由避开了人员巡检通道与车辆通行区域，同时预留了管线法兰拆装的操作空间，接液装置设置在泵组与管路接驳位下方，可收集跑冒滴漏的残液，避免物料污染地面带来的安全隐患。整套布局的安全间距做了反复校核，罐体与车辆停靠位的距离符合危化品储运的防火间距要求，操作平台的临边位置全部设置了踢脚板与双道护栏，避免工具坠落伤人，罐体上的管线排布沿罐壁做了固定支撑，避免管线晃动带来的焊缝疲劳问题。设计过程中同步考虑了日常运维的便利性，罐体的人孔位置正对平台操作区，无需攀爬至罐顶边缘即可完成人孔拆装作业，爬梯的位置避开了罐体的液位计、安全阀等仪表安装位，不会遮挡仪表读数与操作空间，地面泵组的周边预留了泵体检修、电机更换的吊装空间，无需额外拆除周边管线即可完成设备维保作业。从建模细节来看，所有结构件的连接关系都做了还原，钢架的螺栓连接位、爬梯的焊接节点、护栏的安装支座都有明确体现，可直接用于导出构件加工图，配套的槽罐车模型也还原了实际危化品槽车的典型尺寸，可直接用于不同吨位槽车的停靠适配性校核，帮助设计人员提前发现布局中存在的空间冲突、操作干涉问题，减少现场施工后的整改工作量。
