蓬帕尼式泵风机曲面叶轮结构设计

在流体输送与气体增压的工程场景里，这类曲面叶轮结构的泵风机部件，是整套流体动力系统的核心做功单元，区别于常规直板叶片的叶轮，该结构采用大曲率扭转的叶片构型，在实际运行中能更好贴合流体的流动轨迹，减少叶片入口处的气流冲击损失，同时降低叶道内的涡流产生概率，对于中低压工况下的通风、物料气力输送、设备散热排风等场景适配性极强。从实际应用端来看，这类叶轮常配套在厂房通风换气机组、粮食输送风送系统、工业设备散热风道、小型污水处理曝气风机等设备中，运行时叶片带动流体沿轴向进入叶道，借助叶片曲面的导向作用将流体沿径向甩出，在蜗壳的配合下完成动能到压力能的转换，相比同尺寸的直板叶片叶轮，其在相同转速下能获得更高的风压输出，同时运行噪音更低，气流脉动更小，对于对运行平稳性有要求的场景，比如精密车间的通风配套、实验室排风系统，这类结构的优势会更明显。

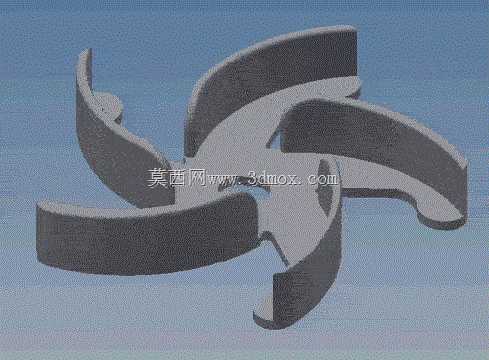

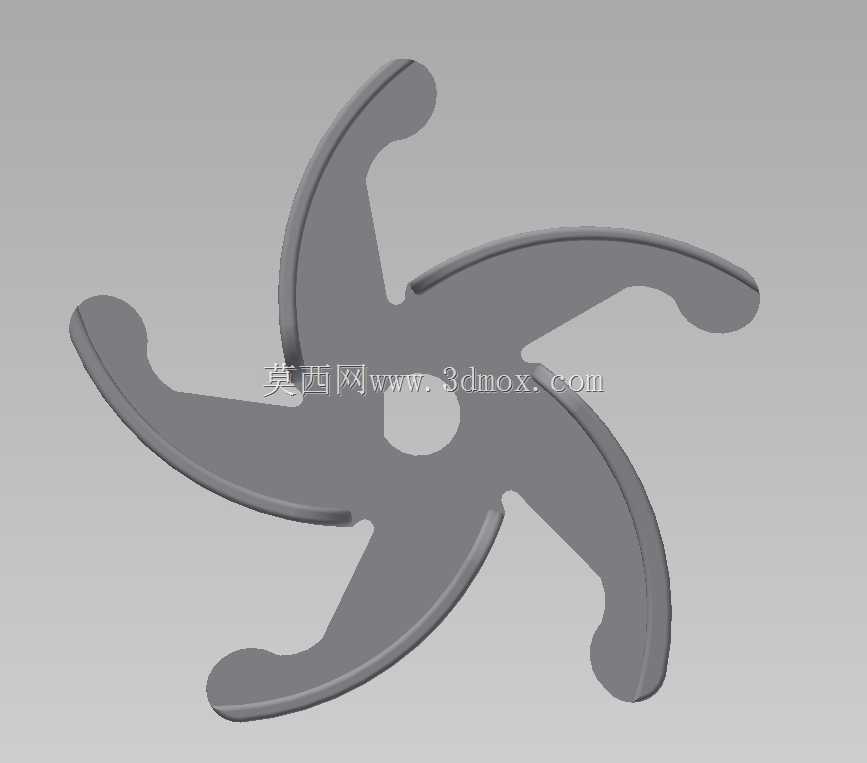

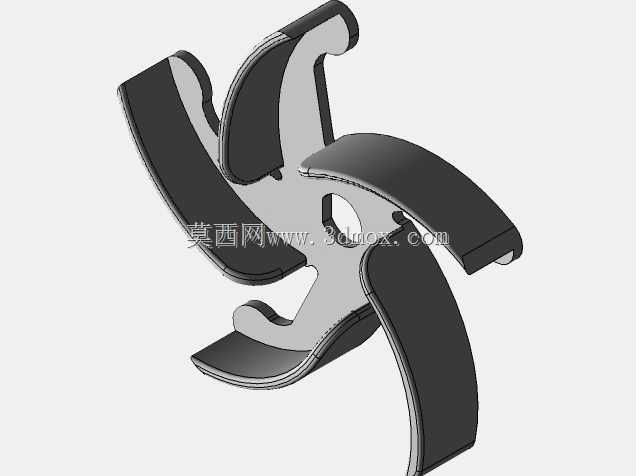

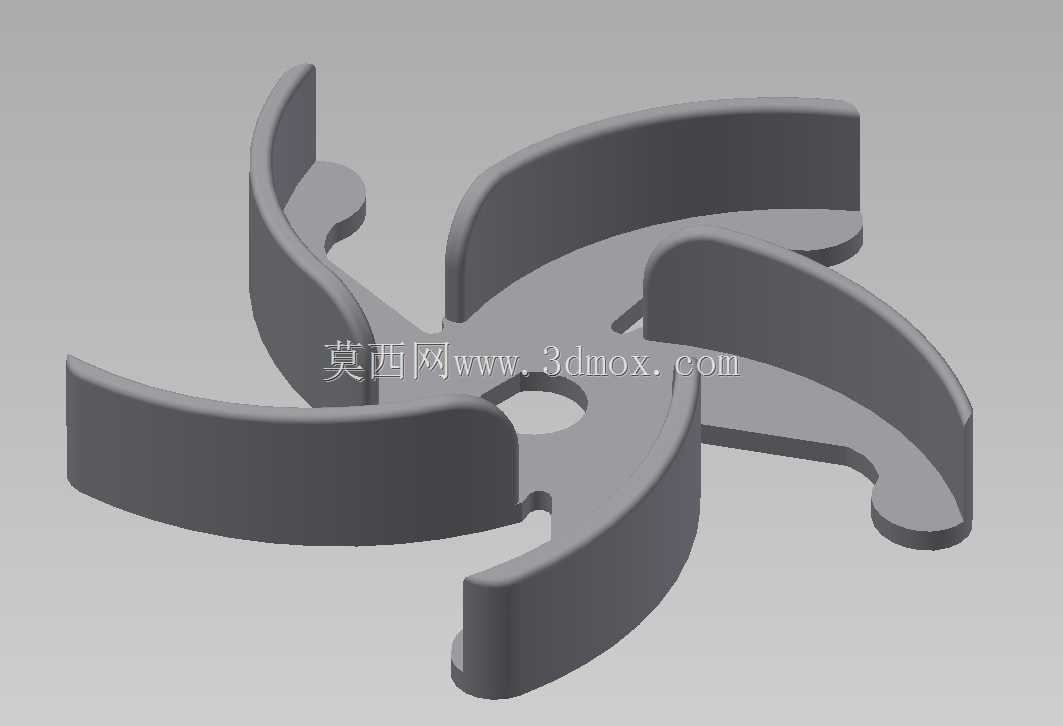

设计这类叶轮的时候，首先要考量的是叶片的进口安装角与出口安装角的匹配，不能单纯追求风压而把出口角设置过大，不然会导致叶道内的流动分离加剧，反而降低运行效率，还会增大叶轮的轴向受力，提升配套轴承的负载。该款叶轮的叶片采用等厚圆弧过渡构型，叶片前缘做了小圆角修型，能减少来流冲击造成的能量损失，叶片与中心轮毂的连接位置采用大圆角过渡，一方面是降低应力集中，避免长期高速运行下焊缝或者一体成型位置出现疲劳开裂，另一方面也能减少轮毂位置的流动滞止区，提升叶道入口的通流效率。从安装边界来看，这类叶轮的中心轮毂位置设置有标准的轴孔与键槽结构，可直接配套对应直径的电机输出轴，安装时需要保证叶轮的端面跳动量控制在允许范围内，不然高速运行时会产生明显的振动，连带影响整套风机的运行寿命；叶轮的外圆尺寸需要和配套蜗壳的内壁保持均匀的间隙，间隙过大会导致高压侧流体回流到低压侧，降低整机效率，间隙过小则容易在运行中出现叶轮擦碰蜗壳的故障，一般工程上会把径向间隙控制在叶轮直径的千分之五到千分之八之间，兼顾效率与运行安全。

在实际选型适配的时候，还要结合工况的介质特性调整细节，如果是输送含有细小粉尘的气体，叶片表面需要做耐磨涂层处理，同时叶片的厚度可以适当增加，避免长期冲刷导致叶片磨损穿孔；如果是输送有一定腐蚀性的气体，材质选型上要匹配对应的防腐等级，同时叶片表面做光滑处理，减少介质附着。这类曲面叶轮的动平衡校正也是设计与制造环节不可忽视的部分，一般会在叶轮的后盖板位置做去重或者加重的动平衡处理，将动平衡等级控制在G6.3以上，才能保证配套电机运行时的振动值在合格范围内，避免长期振动导致轴承过早失效、连接螺栓松动等问题。另外，叶片的数量选择也经过了流场验证，五片叶片的构型在该尺寸下能兼顾通流面积与叶片的做功能力，不会因为叶片过多导致叶道过窄增大流动阻力，也不会因为叶片过少导致单叶片负载过大、出口气流脉动过强，在实际运行中能在较宽的流量区间内保持较高的运行效率，适配多种变工况的使用需求。
