弧形楔形丝煤料筛分过滤构件

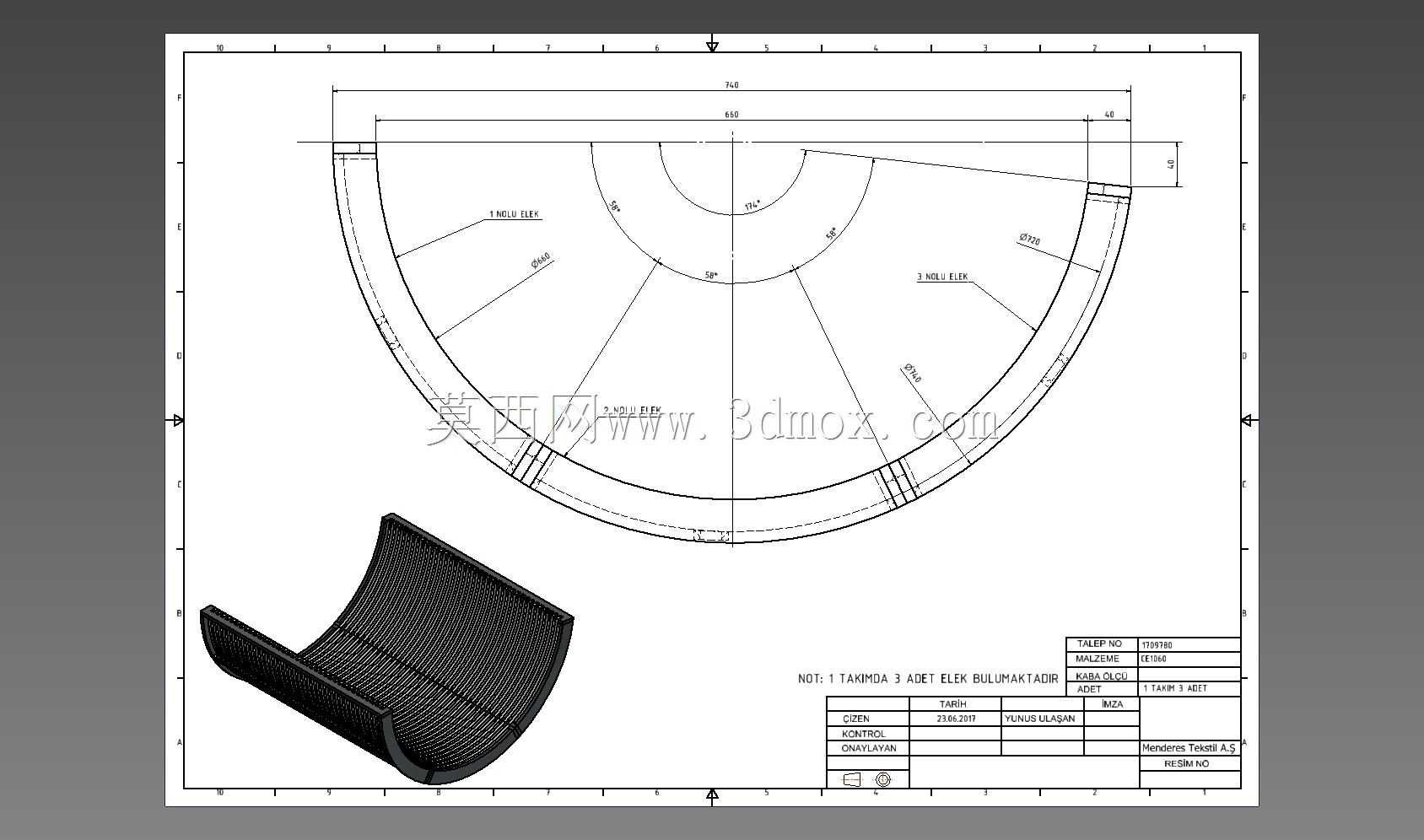

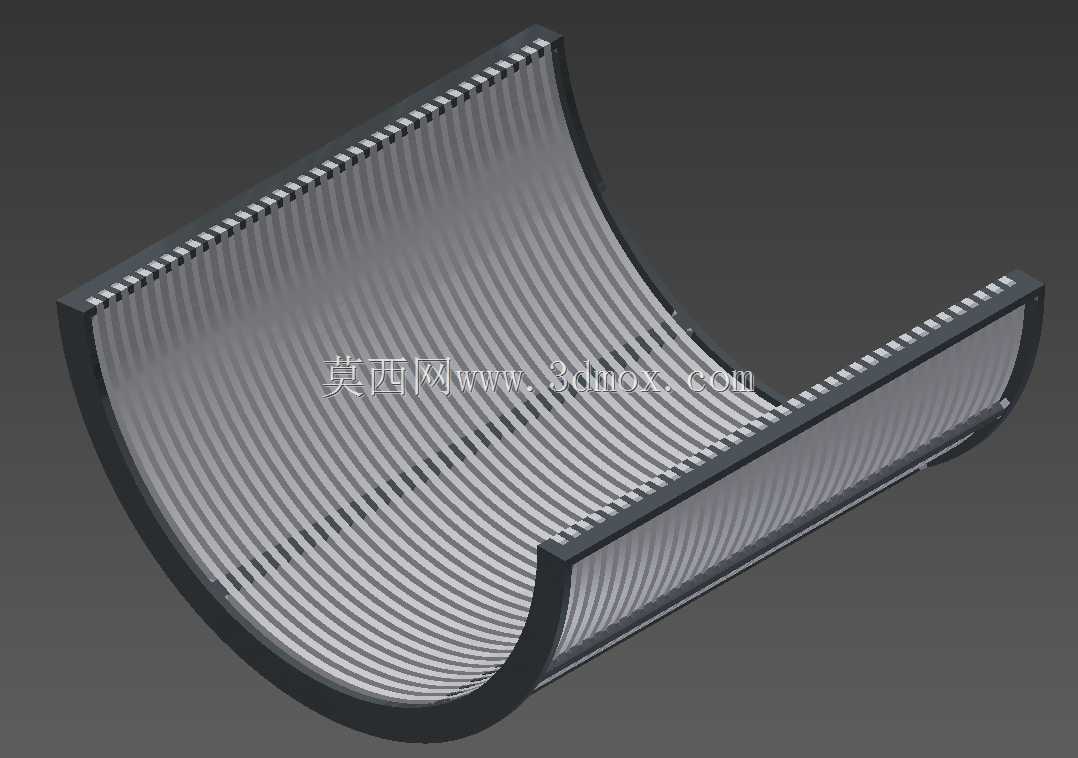

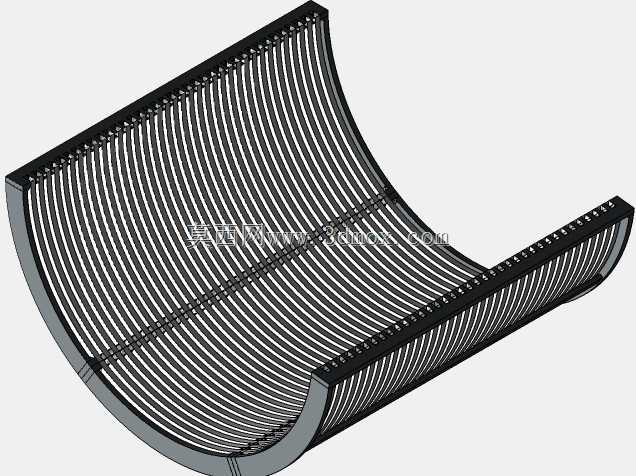

　　在选煤厂原煤预处理环节，这类弧形筛构件承担着入料脱泥、分级脱介的核心作用，是重介选煤、跳汰选煤工艺段衔接给料机与分选设备的关键过流部件，日常运行中持续承受煤浆、带矸原煤的高速冲刷，同时要保证筛分粒度的精准控制，避免合格粒级物料随介质流失，或是大颗粒矸石进入后续分选设备造成卡堵。从结构设计来看，该构件采用整体弧形弯制的筛面布局，筛条选用楔形截面的不锈钢丝沿筛面弧度纵向排布，相邻筛条之间的缝隙严格按照目标筛分粒度控制，楔形丝的窄面朝向来料侧，宽面朝向出料侧，这种结构能有效避免煤粒卡塞筛缝，湿黏煤料通过时不会因为颗粒嵌入缝隙造成筛面堵孔，相比传统冲孔筛板，过流面积能提升40%以上，筛分效率更稳定。筛面两侧设置有一体式的挡边结构，

　　挡边高度根据筛机处理量匹配，保证煤浆沿弧形筛面流动时不会从两侧撒漏，所有筛条的端部都与两侧的支撑边框做满焊固定，焊接位置打磨平滑，避免长期受料流冲刷出现焊缝磨穿、筛条脱落的问题。安装边界上，该弧形筛构件的曲率半径适配常用的HS系列弧形筛机架，两端的安装边预留有标准螺栓孔位，可直接替换同规格的原有筛板，不需要对现有筛机机架做额外改造，筛面的弧度经过流体力学验证，煤浆沿弧面流动时能形成稳定的料层，在离心力与重力的共同作用下，小于筛缝的颗粒透筛，大于筛缝的颗粒沿筛面滑入下一工艺段，整个筛分过程不需要额外施加振动动力，依靠料流自身的动能即可完成分级，能耗远低于振动筛分设备。设计过程中需要重点控制筛缝的均匀度，整面筛板的筛缝公差不能超过0.

　　1mm，否则会出现粒度分级不准的问题，影响后续分选设备的分选精度；筛条的材质选用高铬耐磨不锈钢，表面硬度达到HRC58以上，能承受原煤中矸石的长期冲刷，使用寿命是普通低碳钢筛板的6倍以上，减少选煤厂日常停机更换筛板的频次。在实际应用场景中，这类筛板除了选煤厂的原煤分级、脱介、脱泥作业，还可用于选矿厂的矿浆分级、污水处理厂的格栅除污、食品加工行业的物料脱水环节，不同应用场景下仅需要调整筛缝尺寸与筛面弧度即可适配，整体结构的通用性较强。从建模逻辑来看，构建该三维模型时需要先确定筛面的曲率基准线，再沿基准线阵列排布楔形筛条，保证每根筛条的弧度与基准面完全贴合，两侧挡边与筛条的装配位置需要预留焊接余量，安装孔的位置度公差控制在0.2mm以内，确保现场安装时能顺利对位，不会出现孔位错位无法装配的问题。日常运维中，这类弧形筛板仅需要定期用高压水冲洗筛面附着的煤泥即可，不需要复杂的维护，当筛条磨损到原厚度的三分之一时再进行整体更换，运维成本较低。
