光学实验用X95导轨型材结构设计

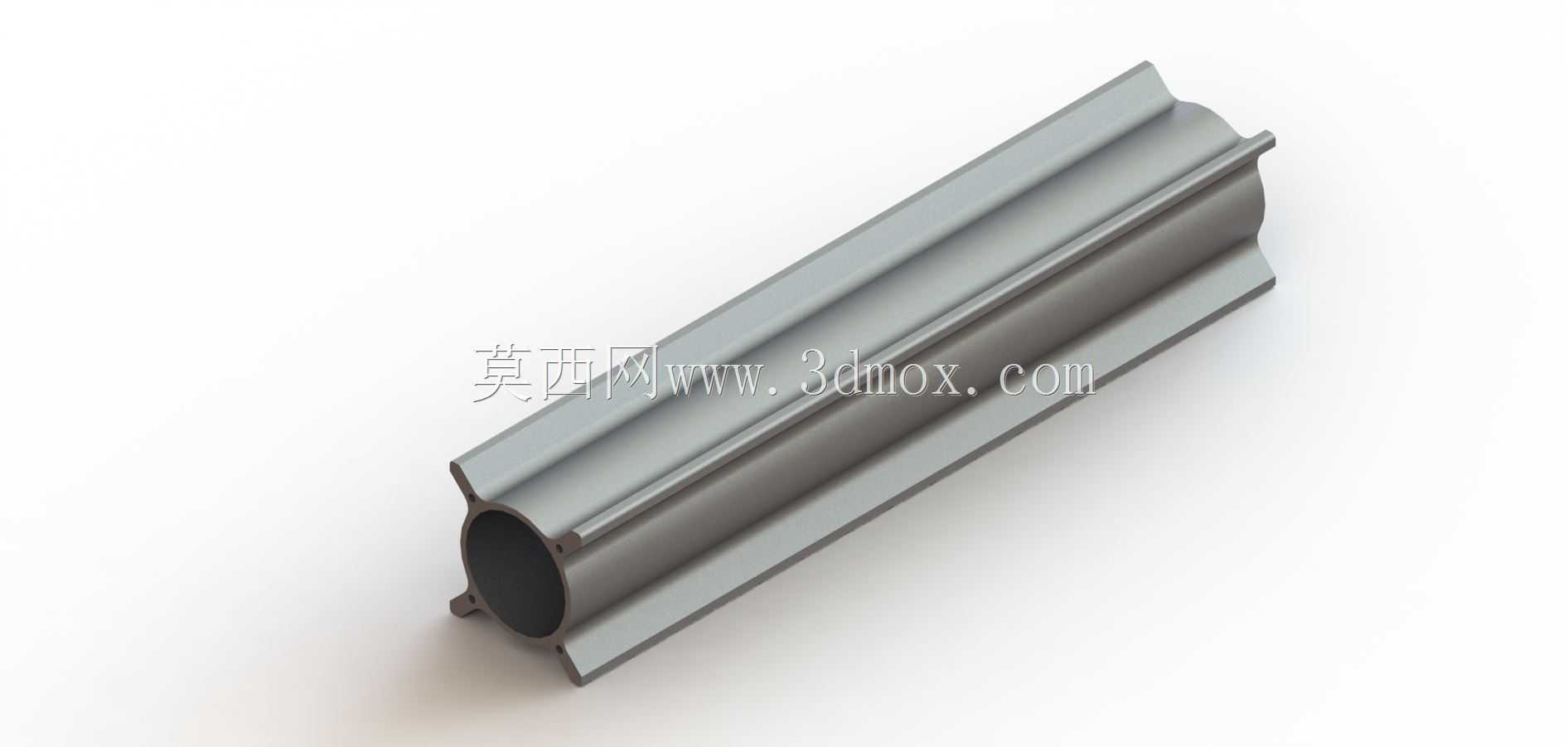

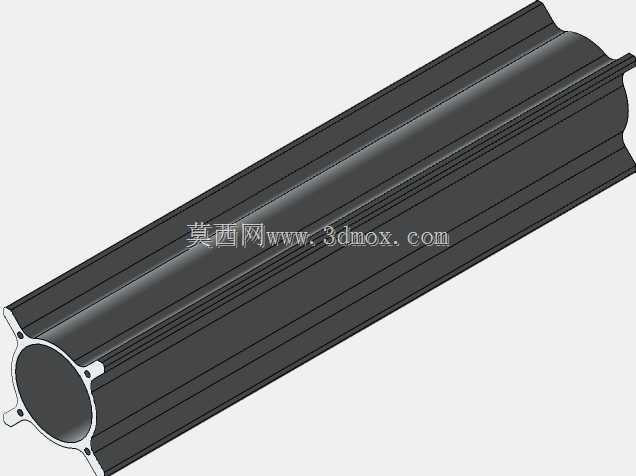

在精密光学实验、激光加工设备的光路搭建场景中，这类X95规格的导轨型材是核心支撑构件，区别于普通工业输送导轨，其核心作用是为光学调整架、镜片座、光阑、激光头等光学元器件提供高精度的安装基准，保证整条光路的同轴度与位置稳定性，避免因支撑件形变导致光路偏移，影响实验结果或加工精度。很多刚接触光学系统搭建的工程师容易混淆工业铝型材和光学导轨的差异，普通流水线用的欧标铝型材槽口精度通常在0.1mm级别，仅能满足常规设备机架的固定需求，而光学级导轨的安装基准面平面度、槽道平行度公差通常控制在0.02mm每米范围内，才能满足光学元件微米级调整的基准要求。这款X95导轨的截面设计采用了中空圆腔加外置多道安装棱的结构，中空的内腔一方面可以大幅降低型材自身重量，方便长行程导轨的拼接与搬运，另一方面圆形内腔的抗扭截面系数比同截面积的方形腔更高，在两端支撑的跨距较大时，自身的扰度变形量更小，能有效减少长光路搭建时的基准下沉问题。外侧的多道凸棱结构，每一道棱的侧面都是经过精加工的安装基准面，对应不同规格的光学滑座，滑座通过锁紧块嵌入棱边对应的槽道内，可实现沿导轨轴向的无间隙滑动，调整到目标位置后通过侧面的锁紧螺钉即可完成固定，不需要额外打孔，大幅提升光路调整的效率。从安装边界来看，这款导轨的截面外接圆直径为95mm，也就是型号里X95的命名来源，每侧的安装槽道宽度适配标准的M6锁紧螺钉，相邻安装棱的中心距保持严格的等距设计，可兼容市面上绝大多数同规格的纽波特系列光学滑座、调整架配件，不需要单独定制转接件。在实际设备集成过程中，这类导轨通常通过两端的支撑座固定在光学隔振平台上，支撑座与导轨的连接面采用定位销加螺钉的组合固定方式，避免长期使用后连接位置出现松动偏移；如果需要搭建更长的光路行程，可通过专用的导轨拼接件实现多段导轨的无缝对接，拼接处的基准面错位量控制在0.01mm以内，不会影响滑座在拼接位置的滑动顺畅度。设计这类导轨型材的时候，首先要考虑的是材料的选型，通常采用6061-T6铝合金作为基材，经过挤压成型后，对所有安装基准面进行精铣加工，最后做硬质阳极氧化表面处理，氧化层厚度控制在10-15微米，既可以提升表面硬度，避免滑座反复滑动造成的基准面磨损，又能形成哑光黑色的表面，减少实验环境中杂散光的反射，避免杂光进入光路影响实验数据。很多人在选型时容易忽略导轨的直线度参数，这款导轨的出厂直线度可达到每米0.01mm，在1.5米的常用长度下，整体直线度偏差不超过0.015mm，完全满足飞秒激光、光谱测量这类高精度光学系统的搭建要求。在实际使用场景中，除了高校和科研院所的光学实验室，这类导轨也大量应用在工业激光打标机、激光焊接设备、光学检测设备的内部光路搭建中，设备内部的光路通常处于封闭状态，对导轨的长期稳定性要求更高，这款型材的结构设计在温度变化20摄氏度的范围内，线性膨胀量与配套的光学调整架材料膨胀系数匹配，不会因环境温度变化产生额外的内应力，导致光路偏移。另外，导轨外侧的多道棱边设计，除了作为滑座的安装基准，还可以在棱边的空余位置安装走线槽，将设备内部的传感器线缆、激光驱动线缆沿导轨侧边排布，让设备内部走线更规整，避免线缆杂乱遮挡光路或者影响滑座的移动。需要注意的是，安装这类导轨时，支撑点的位置设置有讲究，按照材料力学的简支梁扰度计算，当导轨长度为1米时，两个支撑点设置在距离两端200mm左右的位置，可让导轨自身的重力扰度降到最低，如果支撑点过于靠近两端或者中间位置，都会导致导轨中间段或者两端出现下挠，影响基准精度。与钢制导轨相比，这款铝合金材质的导轨重量仅为同规格钢制导轨的三分之一，在搭建移动式光学实验架或者需要经常调整位置的光路系统时，搬运和调整的劳动强度更低，同时硬质阳极氧化后的表面耐磨性能已经能满足日常实验的滑动使用需求，不需要额外做镀铬等表面处理，成本也更可控。在三维建模过程中，这类型材的建模重点在于各安装基准面的形位公差标注，尤其是各道凸棱的平行度、基准面的平面度，以及槽道的宽度尺寸公差，这些参数直接决定了后续加工出来的型材能否与标准光学配件兼容，建模时不能只做外观的拉伸，需要把每个安装面的配合尺寸、公差要求都在模型里明确标注，方便后续的加工生产与配件选型。
