博世力士乐270x360规格安装承载底板

在工业自动化生产线、模块化装配工作站以及各类非标设备的搭建过程中，安装底板是整个系统的承载基准，其精度、结构强度与安装兼容性直接决定了上层功能组件的运行稳定性。这款适配博世力士乐标准组件的270x360mm规格底板，主要面向需要集成力士乐气动、液压或线性传动元件的设备场景，作为整套功能模块的基础承载件使用，可直接固定在设备机架、铝型材框架或者混凝土设备基础上，为上层安装的阀组、导轨、驱动单元等部件提供统一的安装基准面。从实际使用场景来看，这类底板常应用在小型液压站的阀组集成安装、线性模组的底部承载、工装夹具的基板固定等环节，替代现场自行裁切打磨的自制安装板，减少现场加工的工作量，同时保证安装位的形位公差符合配套组件的装配要求。

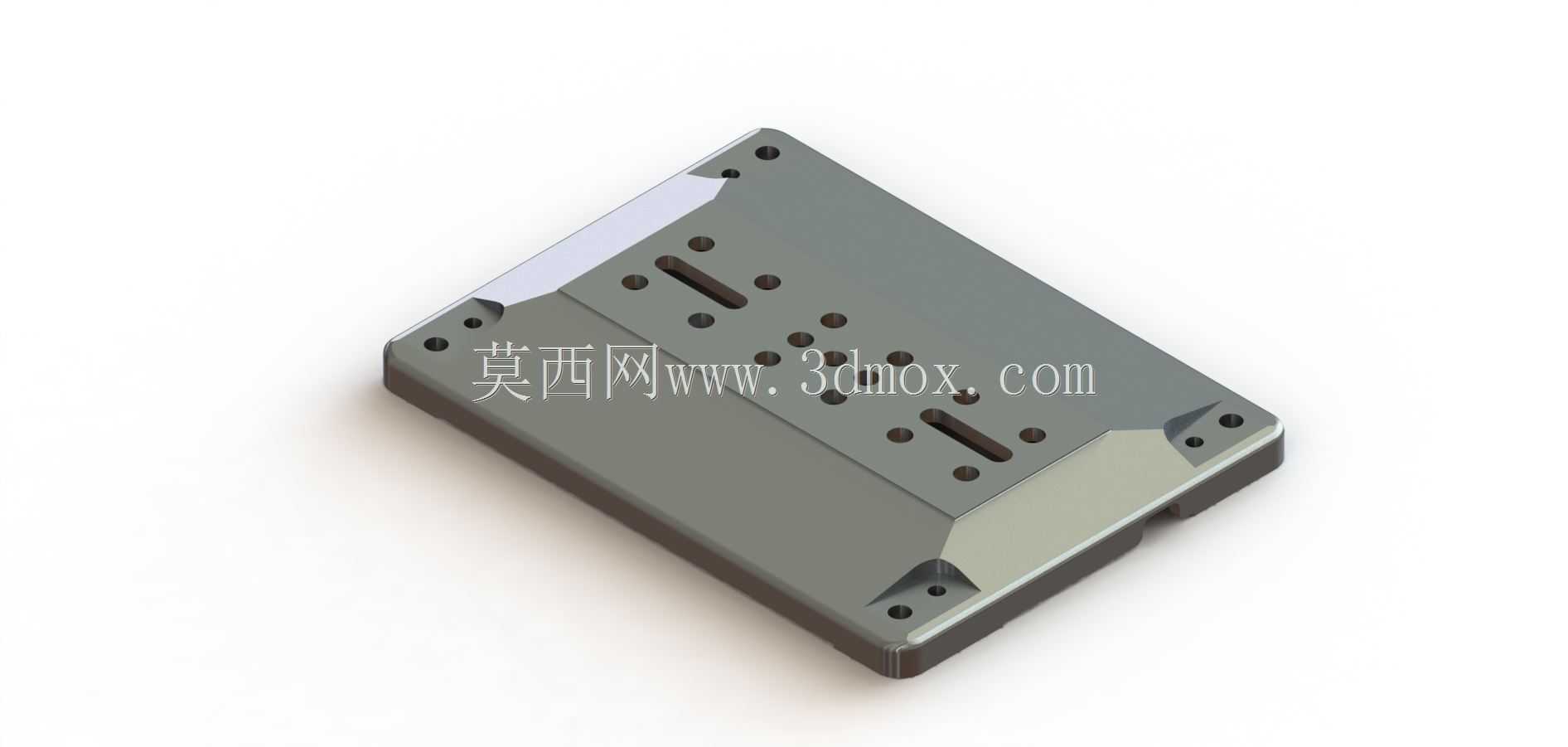

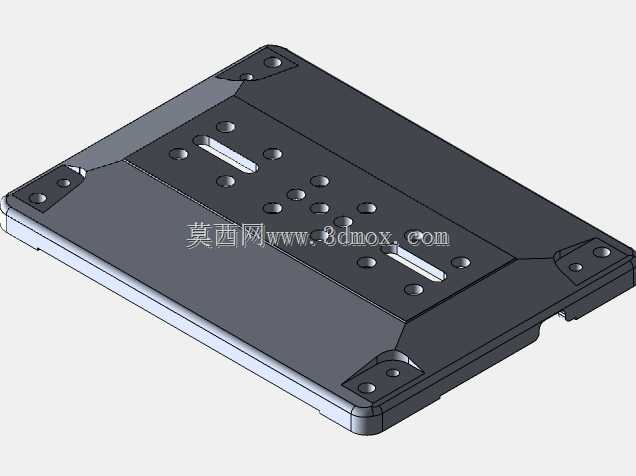

从结构设计来看，这款底板采用了一体化的块状结构，整体厚度经过受力核算，能够承受上层组件安装后的静载荷以及设备运行过程中产生的动载荷，避免长期使用后出现基准面变形导致的组件对位偏差。底板表面的安装孔位采用了分区设计，中部的多组阵列孔位对应力士乐标准阀组或者线性滑块的安装孔距，两端的沉头孔用于底板自身与机架的固定，侧边的长条形调节孔则用于上层组件安装时的位置微调，不需要额外扩孔就能实现小范围的位置调整，适配不同安装需求的组件装配。底板的边角做了倒角处理，既避免安装过程中锐边划伤操作人员，也能减少装配时与相邻组件的干涉，边角处的局部加厚设计，提升了底板整体的抗扭刚度，即使在单侧受力的安装场景下，也能保持基准面的平面度符合装配要求。

在安装边界方面，这款底板的外形尺寸严格控制在270mm×360mm的范围内，整体厚度适配常规的M8、M10规格安装螺栓，自身固定孔的孔位间距符合工业铝型材40系列、50系列的标准孔距，不需要额外制作转接板就能直接安装在主流规格的铝型材框架上。底板的上表面平面度控制在合理的公差范围内，保证上层安装的传动组件运行时不会因为基准面不平出现卡顿、磨损加剧的问题，所有安装孔的位置度公差匹配配套力士乐组件的安装要求，装配时不需要额外修配孔位就能实现精准对位，大幅缩短设备的装配调试周期。

从设计思路上，这款底板没有采用多余的减重或者装饰结构，所有结构特征都服务于安装承载与装配便利性的核心需求：表面的孔位布局经过多轮实际装配验证，既覆盖了常用标准组件的安装点位，也预留了足够的调节空间，避免孔位过多导致底板整体强度下降；底板的材质选用具备良好刚性与加工性能的金属材料，表面做了防锈处理，能够适应车间内的常规使用环境，不会因为短期的潮湿或者油污侵蚀出现锈蚀，影响安装精度与使用寿命。在实际选型使用时，技术人员只需要确认上层组件的总载荷不超过底板的额定承载范围，安装空间能够容纳270x360mm的外形尺寸，就可以直接选用这款底板作为承载基准，不需要从零开始进行底板的结构设计与加工出图，能够大幅缩短非标设备的设计与制造周期，同时降低自制底板因为设计经验不足导致的强度不足、孔位偏差等问题出现的概率。
