管道式智能流量检测变送装置结构设计

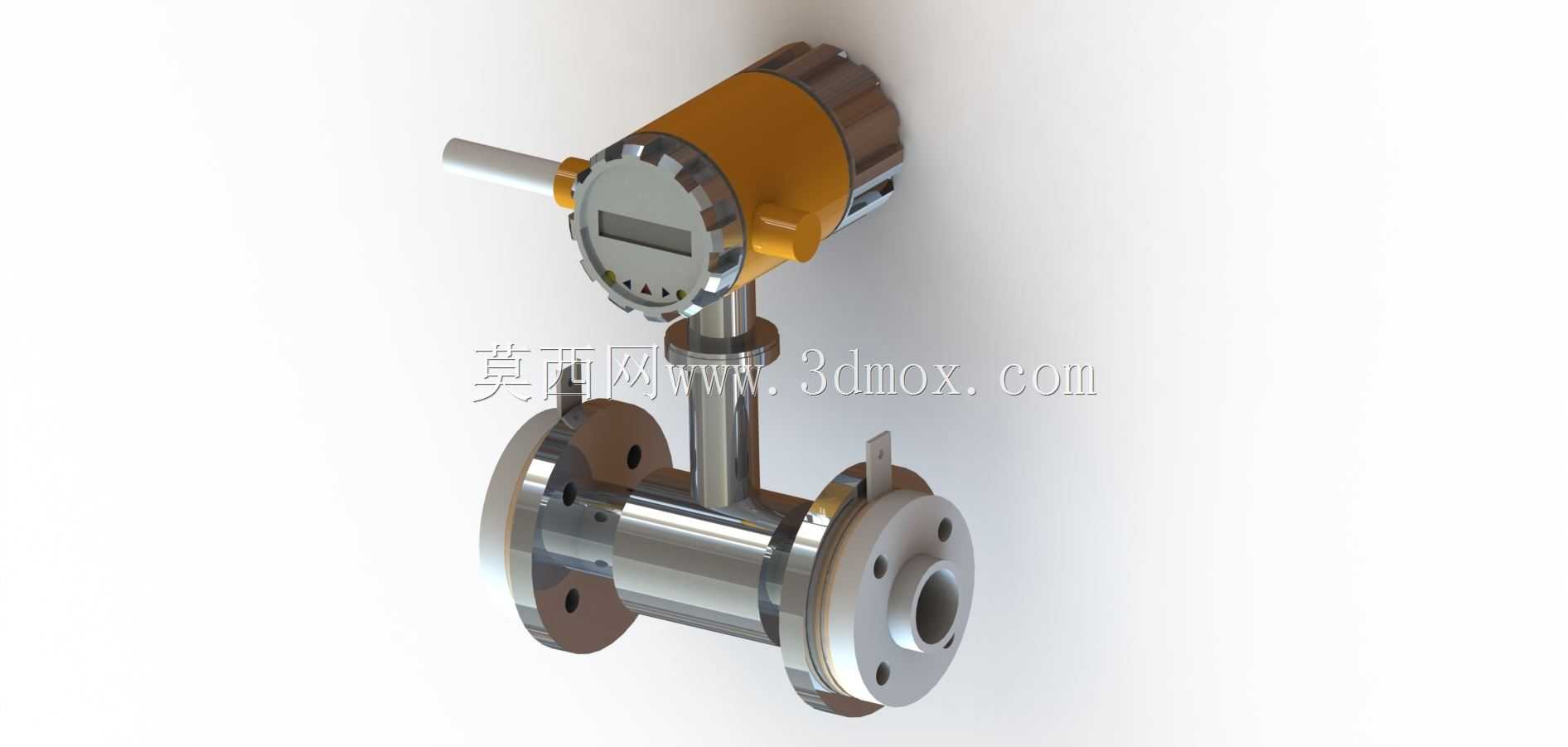

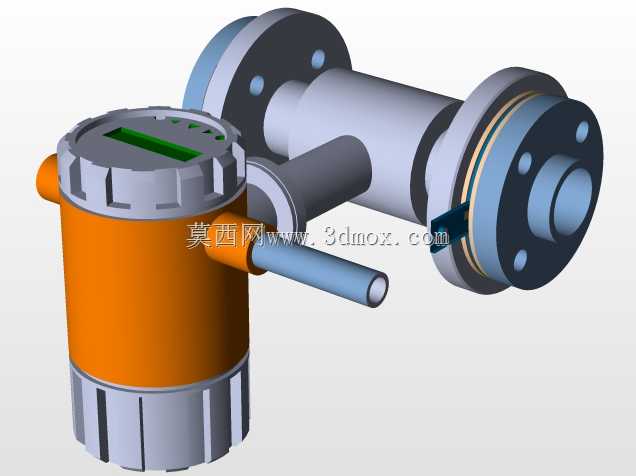

　　在化工、市政供水、热力管网、食品加工等涉及流体输送的生产场景中，管道内介质的流量参数是过程控制的核心采集指标之一，这款管道式流量检测变送装置，正是针对工业现场密闭管道内的液体、气体介质流量实时监测需求开发的结构方案。从实际安装场景来看，该装置采用法兰对接的安装形式，测量管段两端的法兰盘可直接与同公称通径的工业管道法兰配对，通过螺栓紧固实现密封连接，无需额外对现有管线进行大规模改造，适配多数常规工业流体输送管线的安装边界，测量段整体采用直通式流道设计，介质流经时无明显阻流部件，压损控制在较低水平，不会对管线原有输送效率造成明显影响。装置上部的变送表头与下部测量管段采用立式短管连接结构，表头部分集成了参数显示窗口、

　　接线腔体与信号处理模块，显示窗口朝向可根据现场安装位置调整，方便巡检人员在管线旁直接读取瞬时流量、累计流量等运行参数，接线腔体预留了标准电缆引入接口，可适配常规工业现场的信号布线需求，支持将采集到的流量数据转换为标准工业信号上传至中控系统，满足远程监控的使用需求。从结构设计思路来看，测量管段采用不锈钢材质作为主体基材，适配多数常规工业介质的耐腐蚀需求，针对不同的介质工况，可通过更换密封件材质适配腐蚀性、高温等特殊工况；表头外壳采用压铸铝合金材质做防护处理，可满足户外、车间等多场景的防尘防水要求，表头与测量段的连接部位做了密封处理，避免现场潮气、粉尘进入内部电路模块。在安装边界设计上，

　　装置整体的轴向长度控制在同通径阀门的常规安装尺寸范围内，管线改造替换时无需调整原有管道的支撑间距，上部表头的安装高度预留了足够的接线操作空间，现场布线时无需额外弯折电缆，两侧法兰的螺栓孔位完全匹配对应公称压力的国标法兰尺寸，安装时可直接配对现场已有的法兰垫片与紧固件，降低现场安装的配件准备成本。从功能实现逻辑来看，该装置通过测量管段内部的检测元件感知介质流动状态，将流量物理量转换为电信号后经上部变送模块处理，直接在本地显示的同时输出标准传输信号，可直接接入现有工业控制系统，无需额外配置信号转换模块，适配多数工厂的现有自控系统架构。在结构细节处理上，测量管段与法兰的连接部位采用圆滑过渡结构，避免介质流动时在连接处形成涡流造成测量误差，

　　同时减少介质残留的死角，适配食品、制药等对卫生性有一定要求的输送场景；表头的操作按键做了内嵌式处理，避免现场巡检时误触碰造成参数改动，显示窗口采用高强度透明面板，可抵御常规的现场磕碰与粉尘附着。针对不同的管线安装方向，该结构的测量段可支持水平、垂直等多种管线走向安装，表头的朝向可360度旋转调整，无论管线是架空铺设还是地面管沟铺设，都能将显示窗口调整到便于人员观察的角度，接线口的方向也可根据布线需求调整，适配不同方向的电缆走线，减少现场布线的弯折应力。在日常维护层面，该结构无易损运动部件，长期运行时无需频繁拆检维护，仅需定期校准测量精度即可，整体结构的可靠性可满足工业现场长期连续运行的使用要求，测量段内部无活动阻流件，不会因为介质中的细小杂质造成卡堵故障，适配含少量固体颗粒的流体介质测量场景。
