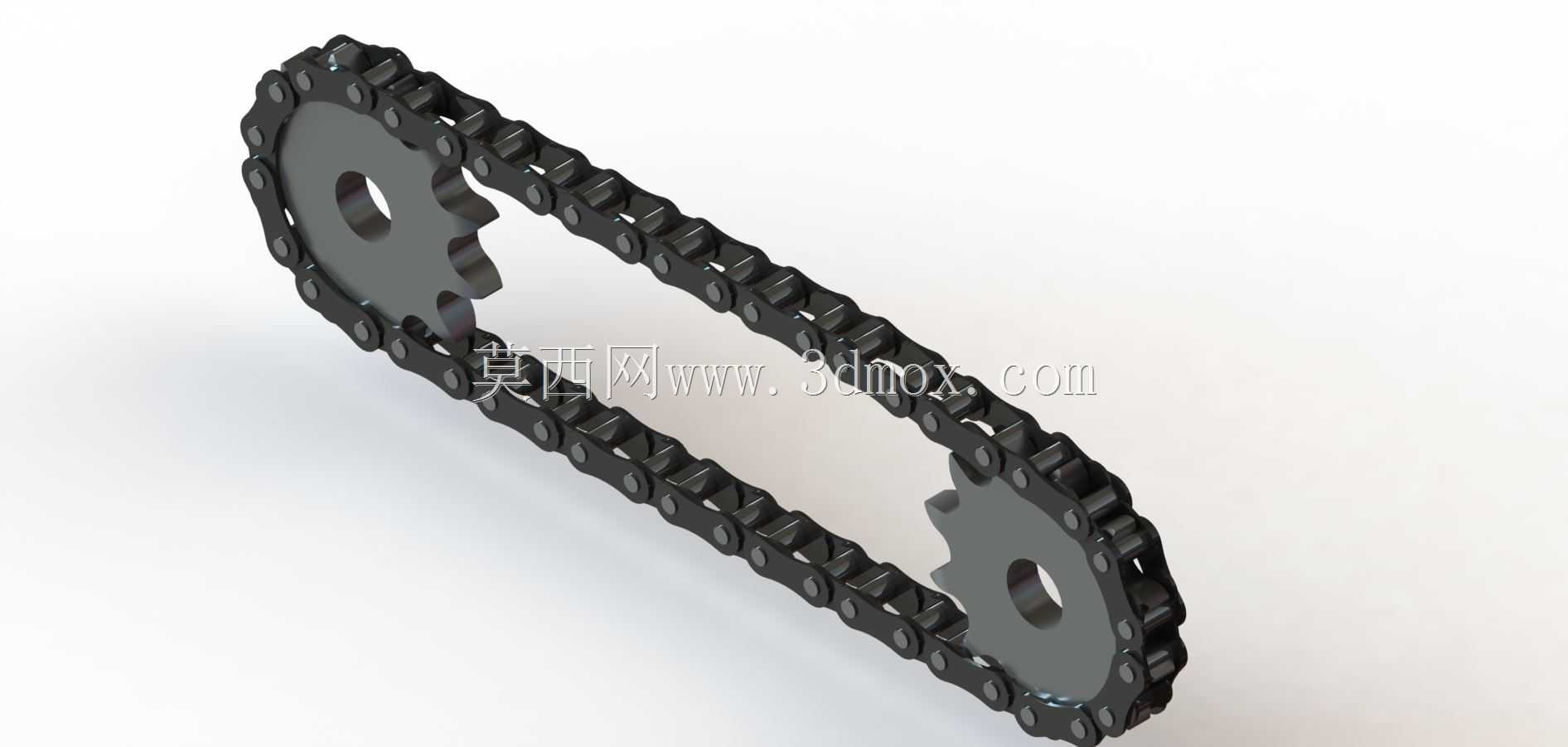

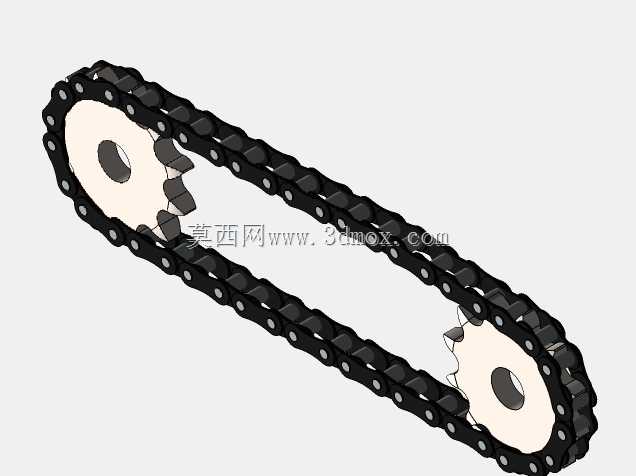

滚子链与配套链轮传动组件结构设计

　　这套滚子链与链轮组合的传动结构，是机械传动系统里应用极广的挠性传动部件，和齿轮传动、带传动相比，它能在两轴中心距较远的工况下保持精准的平均传动比，不会出现带传动的弹性打滑问题，同时结构本身对安装精度的容错率比齿轮传动更高，不需要严格控制两轴的中心距公差，在各类输送设备、动力传输场景里都有大量应用。日常做设备结构设计时，这类链传动组件常被用在农用机械的动力传输、输送线的工件移送、摩托车及非机动车的动力传递、机床辅助机构的进给传动等场景，尤其是在低速重载、工作环境存在粉尘油污的工况下，封闭润滑的链传动比其他传动形式的可靠性更强，维护成本也更低。

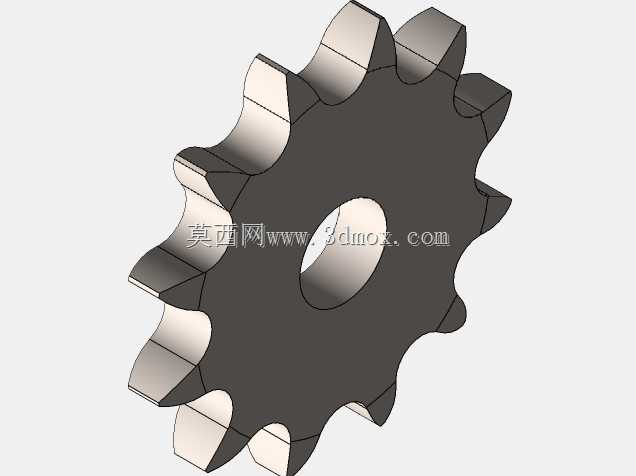

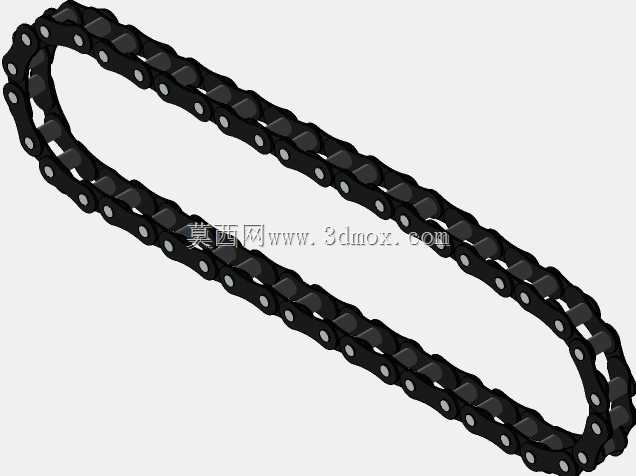

　　从结构设计逻辑来看，这套组件的链轮采用了标准三圆弧一直线齿形设计，齿廓的过渡段完全匹配对应规格滚子链的外链节、内链节啮合间隙，啮合过程中滚子能沿着齿槽平滑滚动，不会出现卡滞、跳齿的问题。链轮的中心孔做了键槽结构，用来和传动轴实现周向固定，传递扭矩时能避免链轮与轴之间出现相对转动，链轮的齿部做了倒角处理，方便链条在安装、运转过程中顺利啮入啮出，减少啮合冲击带来的噪音和磨损。配套的滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板和套筒过盈压装为一体，外链板和销轴过盈连接，销轴穿入套筒内部形成可转动的铰接结构，滚子空套在套筒外侧，和链轮齿面接触时可以自由转动，大幅降低啮合过程中的摩擦损耗。

　　做安装边界设计时，需要先确认链轮的分度圆直径、齿顶圆直径、齿根圆直径参数，保证两链轮的端面共面度偏差控制在允许范围内，避免链条运转过程中出现偏磨、掉链的问题。两轴的中心距设计通常控制在链条节距的30-50倍区间，中心距过大会导致链条松边垂度过大，运转时出现抖动、拍击的问题，中心距过小则会导致链条包角过小，同时啮合的轮齿数量不足，加速链轮齿面和链条的磨损。链条的张紧度需要预留合理的垂度，通常松边的垂度控制在中心距的1%-2%，垂直布置的链传动垂度要适当调小，避免运转过程中链条脱啮。

　　从实际使用的功能特性来说，这套传动组件能在环境温度-10℃到60℃的区间内稳定工作，采用普通润滑脂定期润滑就能满足长期运转需求，如果是在高速工况下使用，可以改用机油喷淋润滑，进一步降低铰接部位的磨损。链板采用了等强度的8字形截面设计，在保证链板抗拉强度的前提下，尽可能降低了链板的重量和运动过程中的惯性力，让链条高速运转时的动载荷更小。链轮的轮毂厚度根据传递扭矩的大小做了匹配设计，键槽的位置避开了齿根的应力集中区域，避免链轮在重载工况下出现轮毂开裂、键槽压溃的问题。

　　在做配套设备的结构适配时，需要在链条的松边一侧预留张紧机构的安装空间，常见的张紧方式可以采用张紧轮压在松边外侧，也可以通过调整两轴的中心距实现张紧，如果是中心距固定的工况，还可以采用链条张紧器自动补偿链条磨损后产生的伸长量。设计防护罩时，要保证防护罩内壁和链条、链轮的运动边界预留足够的安全间隙，避免运转过程中剐蹭链条，同时防护罩要预留润滑加注口和观察窗，方便日常维护时检查链条的磨损情况、补充润滑剂。需要注意的是，链传动的瞬时传动比存在波动，因为链条绕在链轮上是多边形的啮合形式，所以不适合用在对瞬时传动比精度要求极高的精密传动场景，在选型时需要根据传递的功率、主动轴转速、工况系数计算所需的链条极限拉伸载荷，避免链条在工作过程中出现过载拉断的问题。
