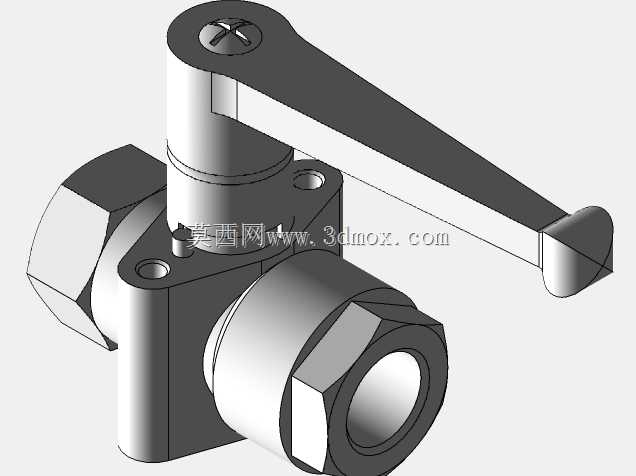

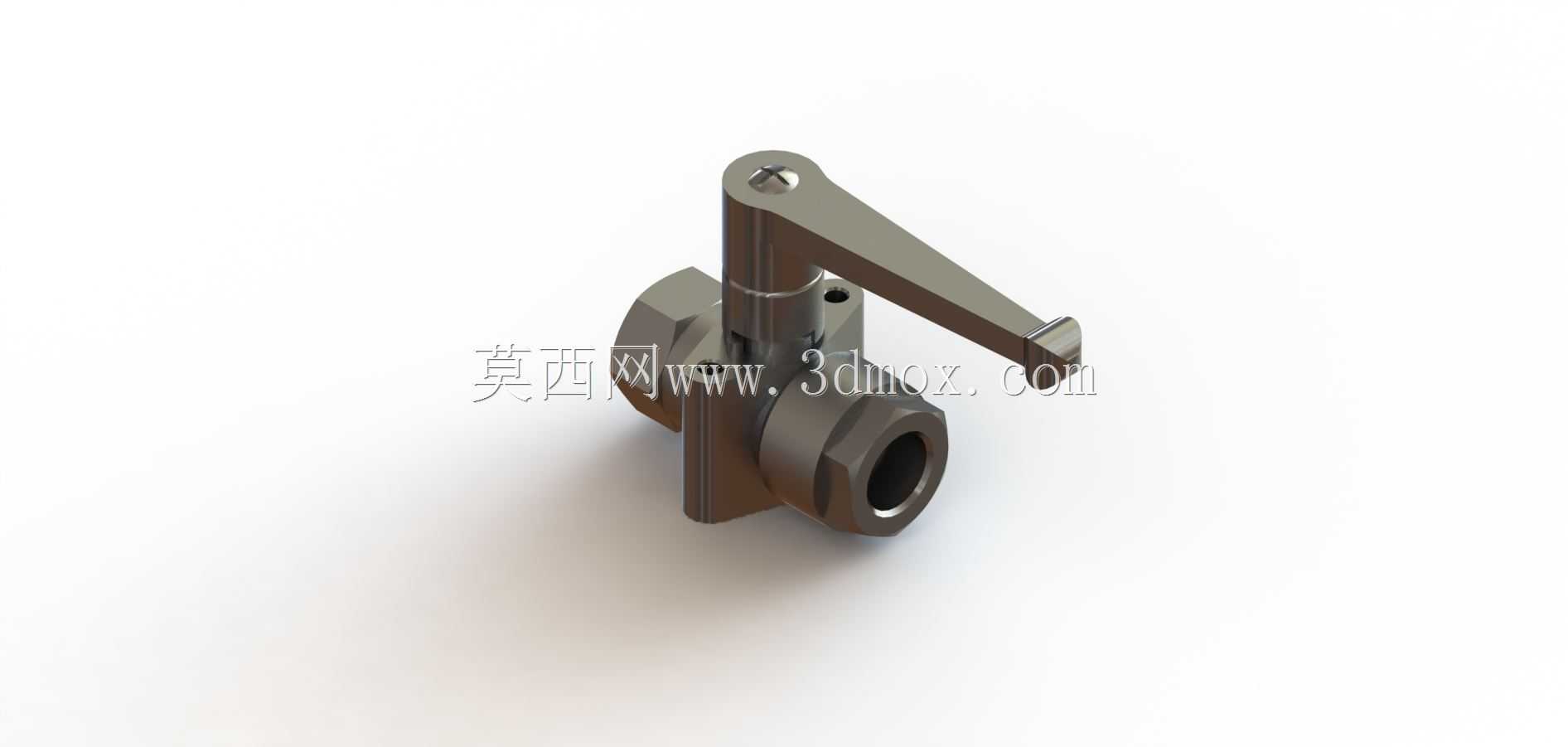

固定式双内丝BSP手柄旋塞式截止阀结构

该款手动控制的流体通断部件，主要应用在低压工况的流体输送管路中，适配BSP标准内螺纹连接的管路布设场景，常见于小型气动控制回路、低压给排水支路、小型化工试剂输送管路、实验室气路分路等场景，承担管路通断切换、支路流量截断的核心作用，相比球阀其旋塞结构的密封面接触面积更大，在低压小通径工况下的密封可靠性更稳定，且手柄操作的力矩传递更直接，无需借助额外工具即可完成快速启闭操作。从结构设计逻辑来看，整体采用一体式锻造阀体作为承载基体，两个连接端同轴对称布设，内部的旋塞芯采用锥面配合结构，与阀体内腔的密封锥面完全贴合，通过顶部的压紧结构调整密封预紧力，避免长期使用后出现介质渗漏问题；操作手柄直接与旋塞芯的顶部方轴连接，转动行程限制在90度范围，对应阀门的全开与全关两个工位，手柄的长度经过力矩匹配设计，在常规操作力度下即可克服密封面的摩擦阻力完成切换，同时手柄端部做了圆弧过渡处理，避免操作时划伤操作人员。安装边界方面，两个BSP内螺纹接口的轴线处于同一直线，属于直通式管路连接结构，安装时无需额外调整管路走向，阀体的侧向突出结构为手柄的转动预留了足够的操作空间，安装时需保证手柄转动范围内无其他管路或设备部件干涉，避免无法完成全行程操作；阀体的整体外形紧凑，轴向安装长度适配小通径管路的安装间距要求，径向突出的手柄在全开状态下与管路轴线平行，全关状态下与管路轴线垂直，操作人员可直接通过手柄的方位判断阀门的启闭状态，无需额外加装状态指示部件。在实际选型适配时，该结构更适配洁净度要求一般、介质无硬质颗粒杂质的低压流体输送场景，若介质中存在较多固体颗粒，易造成密封锥面的划伤，进而导致密封失效；内部流道采用等径直通设计，介质流经时的流阻损失较小，全开状态下不会对管路的通流能力造成明显衰减，适合对管路压降控制有一定要求的支路布设。从建模细节来看，阀体的各个转角位置均做了工艺倒角处理，既避免加工过程中出现应力集中问题，也去除了机加工后的锐边毛刺，符合机械加工的工艺要求；手柄与阀体顶部的连接位置设置了防尘挡圈结构，可阻挡外界的灰尘、水汽进入阀杆的配合间隙，降低长期使用后的卡滞风险；两个内螺纹接口的端面做了密封面沉台设计，安装时可配合密封垫片实现端面的辅助密封，进一步降低螺纹连接位置的渗漏概率。
