卡套式角式手动截止针型阀结构模型

　　做实验室气路、小型液压试验台、分析仪器管路排布的工程师，大概率都接触过这类角式卡套连接的小型手动阀，这类阀件不像工艺管线上的大口径闸阀、截止阀那样承担大流量通断任务，核心作用是在小通径、高压力等级的精细管路里实现精准的流量调节与可靠截断，常见于气相色谱仪的气路控制单元、高压物性实验的取样管路、小型液压站的测压支路、特种气体配送的终端控制点，适配的管路外径多为3mm、6mm、8mm、10mm这类小尺寸仪表管，工作压力覆盖从真空到数十兆帕的区间，密封可靠性远高于普通塑料阀件。

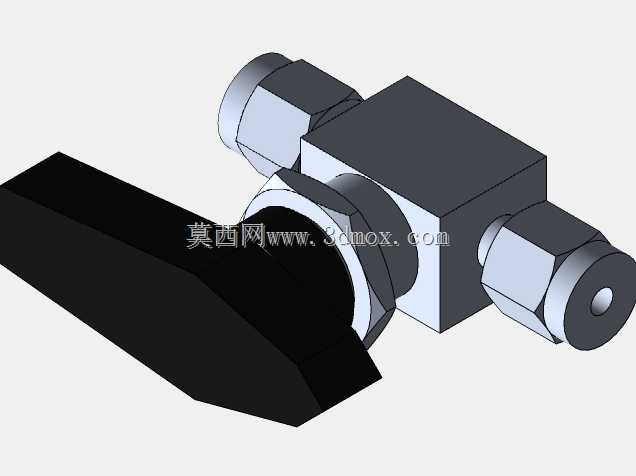

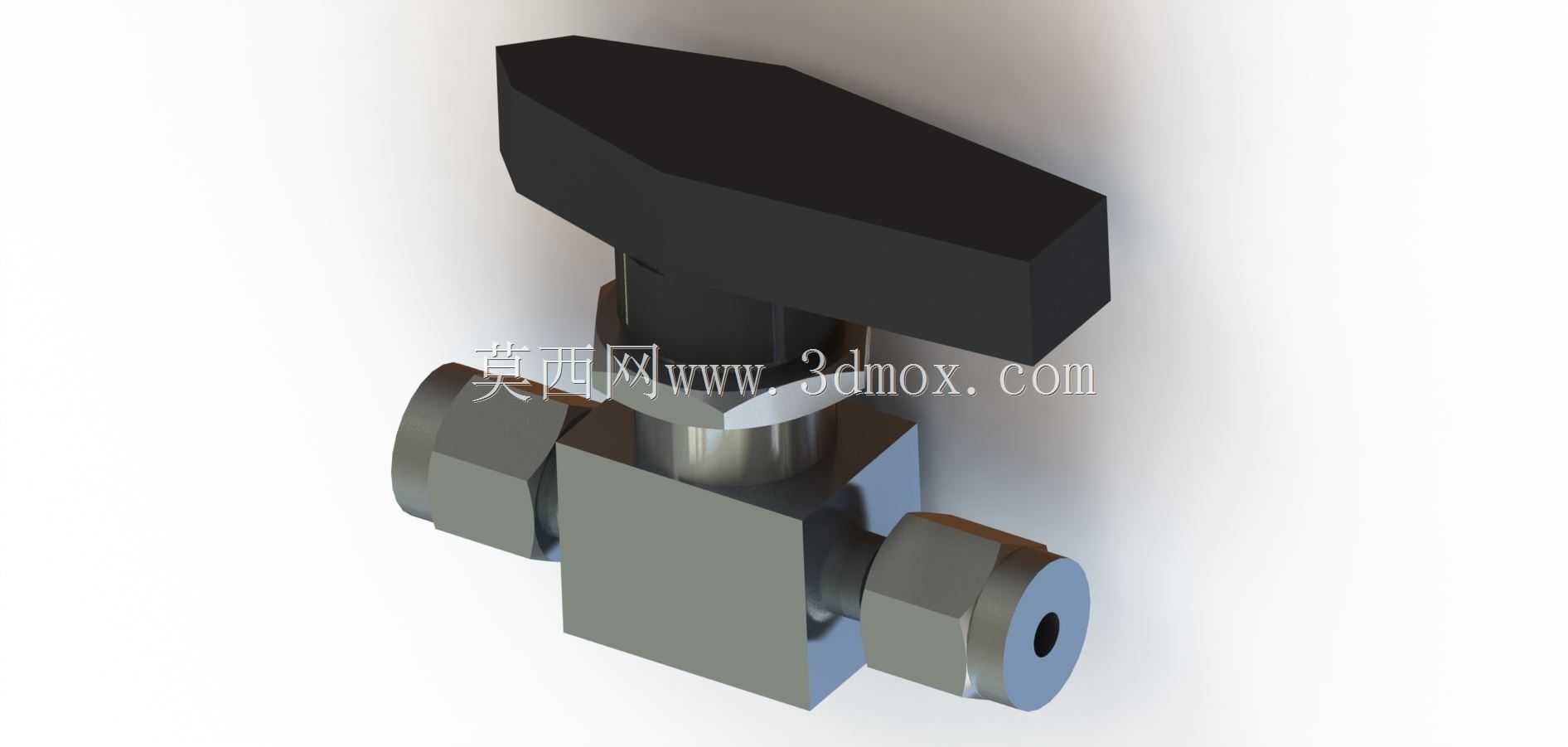

　　从结构设计逻辑来看，这款阀采用直角式流道布局，相比直通式阀件，能在管路90度转向的位置直接完成安装，不需要额外搭配直角接头，既减少了管路的泄漏点数量，也能压缩管路排布的占用空间，特别适合仪器内部、集成阀组这类安装空间局促的场景。顶部的手柄采用多边形防滑造型，没有做多余的圆弧包覆，就是为了手动操作时能获得足够的扭转力矩，不需要额外借助扳手就能完成开关动作，手柄和阀杆的连接部位做了扁位配合，避免长期操作后出现手柄打滑空转的问题，阀杆的密封采用多级填料结构，能在频繁开关的工况下长期保持密封性能，不会出现阀杆处外漏的问题。

　　阀体主体采用方块式锻造结构，相比铸造阀体，锻造坯料的内部组织更致密，没有砂眼、气孔这类铸造缺陷，高压工况下的抗爆裂能力更强，两个连接端采用双卡套式连接结构，安装时不需要对管路进行套丝、焊接，只需要将处理好端面的不锈钢管或者紫铜管插入接头，拧紧锁紧螺母就能完成密封，卡套在拧紧过程会均匀切入管壁，同时形成径向密封和轴向抗拉脱结构，抗振动性能好，后期管路拆装维护也很方便，不会像螺纹连接那样出现锈死、密封带残留的问题。

　　流道内部的截止密封副采用锥面配合结构，阀瓣的锥面和阀座的密封锥面经过精密研磨，关闭时只需要施加很小的力矩就能实现零泄漏密封，同时阀杆的升程很小，微调性能优秀，操作人员可以通过手柄的旋转角度精准控制流道的通流面积，实现微小流量的调节，这也是这类针型阀在分析仪器上被广泛应用的核心原因——很多仪器的载气流量需要控制在每分钟几毫升到几十毫升的区间，普通球阀的调节精度根本达不到要求。

　　从安装边界来看，这款阀的两个接口轴线呈90度垂直布局，安装时需要预留出手柄旋转的操作空间，手柄的最大旋转角度为90度？不对，这类针型阀一般是多回转结构，从全开到全关大概需要旋转3-4圈，所以手柄上方不需要预留太大的直线空间，只需要保证手指能捏住手柄完成旋转动作即可，两个接口的同轴度、端面垂直度都控制在很高的公差范围内，安装后不会出现管路别劲的问题，避免长期受力导致卡套密封失效。阀体的棱角都做了小倒角处理，安装操作时不会划伤操作人员的手部，也不会刮伤相邻的管线或者仪器外壳。

　　在实际选型应用中，这类阀件的材质一般选用316L不锈钢锻造，适配绝大多数腐蚀性、非腐蚀性的气体、液体介质，部分特殊工况会选用哈氏合金、钛合金材质，但主体结构和这款模型的结构完全一致。建模的时候需要特别注意几个关键尺寸的匹配：卡套接头的内孔尺寸要和适配的管路外径匹配，锥面的角度要符合卡套连接的标准要求，阀杆的行程要和流道的通径匹配，保证全开时流道没有额外的节流损失，全关时密封面能完全贴合，手柄的旋转范围不能和阀体、相邻安装部件产生干涉，填料腔的尺寸要匹配标准填料的规格，保证密封件的互换性，方便后期维护更换配件。很多新手建模的时候容易把角式阀的两个接口轴线位置做偏，导致实际安装时管路对接不上，或者把阀杆的密封位置尺寸做错，导致装配后出现干涉，没法正常实现开关动作，这款模型的结构完全按照实际工业产品的尺寸比例构建，各个部件的装配关系都符合实际装配逻辑，可以直接用来做管路排布的干涉检查、阀组集成的布局设计参考，也可以作为学习小通径高压阀件结构的教学案例。
