布泰尔B50高压储气钢瓶结构设计

在气动工具配套、应急救援供气、小型气动系统搭建的实际作业场景中，这类小型高压储气钢瓶是提供稳定高压气源的核心承载部件，布泰尔B50款钢瓶的结构设计完全围绕高压工况下的密封可靠性、使用便携性与安装适配性展开。从实际使用场景来看，该款钢瓶常配套于便携式气动破拆工具、户外应急充气设备、小型高压气动实验装置，也可作为独立储气单元集成到定制化气动回路中，为短时大流量用气需求提供高压气源储备，避免气源管路长距离输送带来的压力损耗问题。

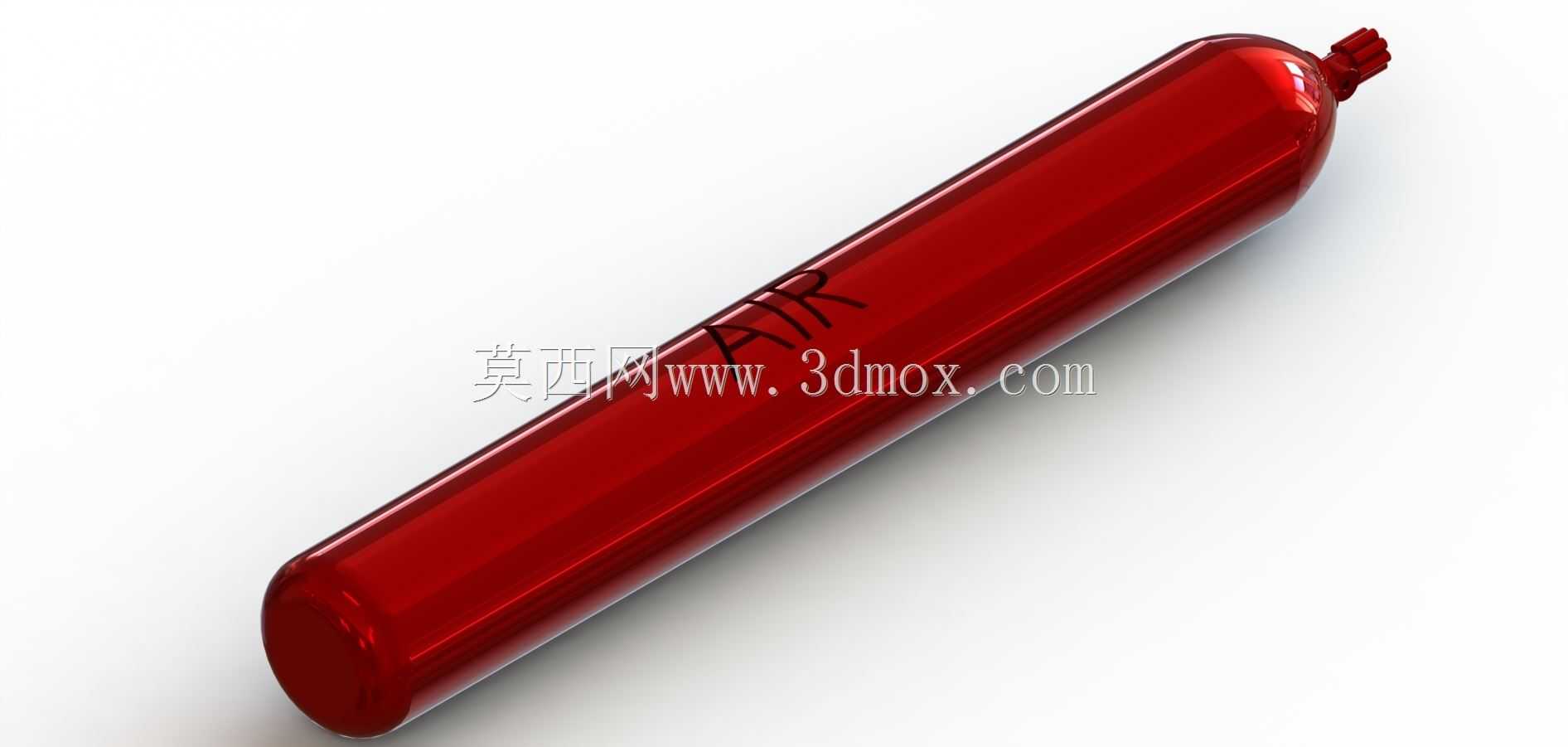

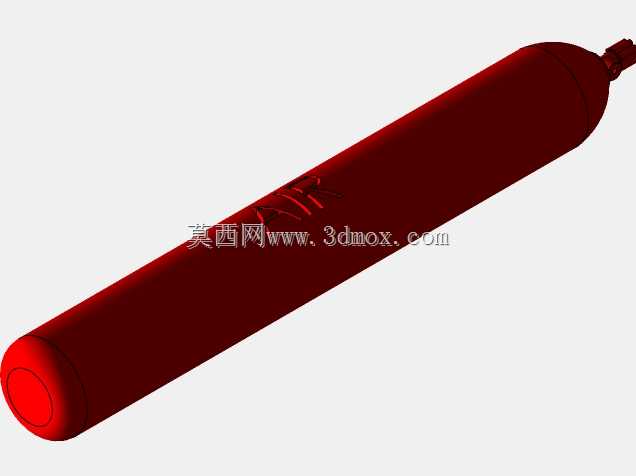

从功能特性层面看，该钢瓶为无缝高压容器结构，整体采用长圆柱回转体构型，两端采用标准椭圆封头收口设计，其中一端集成了瓶阀安装接口与充气接头结构，接口处做了加厚处理，能够承受反复充放气过程中的应力交变，避免接口位置出现疲劳开裂。瓶身主体为等壁厚设计，在满足高压承载强度要求的前提下尽可能控制整体重量，方便单人携带与快速拆装，瓶身表面做了红色氧化防护处理，既可以起到高压容器的警示作用，也能在户外使用场景中提升辨识度，避免磕碰损伤瓶体基材。

设计思路上，建模过程优先保证回转体特征的同轴度，瓶身圆柱段与两端封头的衔接位置做了平滑圆弧过渡，避免应力集中点的出现，这也是高压容器设计中最核心的要求——所有转角位置都不能存在锐角棱边，否则在15MPa以上的工作压力下，应力集中系数会急剧升高，带来容器爆裂的安全隐患。瓶阀安装端的螺纹结构采用了高压容器通用的锥管密封螺纹，建模时严格匹配螺纹的牙型角与锥度参数，保证装配后能够实现金属面硬密封，不需要额外添加密封件即可满足高压下的密封要求，同时在螺纹根部设计了退刀槽结构，方便瓶阀的装配到位，也能避免螺纹加工时出现撞刀问题。

外形尺寸与安装边界方面，该钢瓶整体为细长回转构型，圆柱段外径统一，安装时可以适配标准的管夹式固定支架，支架固定位置可以根据集成设备的空间布局在圆柱段任意位置调整，不需要额外预留特殊的安装卡位。钢瓶的总长度控制在便携设备的适配范围内，安装时只需要保证瓶阀端留有足够的操作空间用于接通气路、开关瓶阀即可，瓶身尾部为圆弧封头，不需要额外的支撑结构，在卧式安装时可以直接依托尾部圆弧面做辅助支撑，不会出现瓶身晃动的问题。需要注意的是，建模过程中瓶身的壁厚参数是按照额定工作压力下的爆破安全倍数计算得出的，所有壁厚过渡位置的圆角半径都经过应力校核，既不会因为圆角过小带来应力集中，也不会因为圆角过大造成局部壁厚超差、增加不必要的重量。

在实际选型配套时，该款钢瓶的接口尺寸可以直接匹配通用的高压气路快插接头，不需要额外加工转换接头，能够大幅缩短设备组装的周期。瓶身的红色外观属于高压气瓶的标准警示色，在集成到设备内部时，如果需要做外观包覆，必须在瓶阀位置保留明显的高压警示标识，避免误操作带来安全风险。另外钢瓶的充气端设计了安全泄压结构，当瓶内压力超过额定阈值时会自动泄压，建模时该结构的尺寸与位置严格按照小型高压气瓶的安全规范设计，不会突出瓶身主体轮廓，避免在搬运、安装过程中磕碰泄压结构造成意外排气。
