工业方形冷却塔配套钢支架结构设计

这套模型呈现的是工业循环水系统常用的方形冷却塔配套支撑结构，在化工、电力、商用中央空调、注塑生产等需要持续带走工艺余热的场景中，这类结构是冷却塔落地安装的核心承载部件。实际项目里，冷却塔本体多为玻璃钢材质，自身重量加上运行时满水的载荷、顶部风机运行的振动载荷，都需要底部的钢支架均匀传递到土建基础上，避免塔体受力不均出现接缝渗漏、结构变形的问题。

从结构设计逻辑来看，支架采用H型钢作为主立柱，单根立柱底部配置方形焊接底板，通过膨胀螺栓与混凝土基础固定，底板与立柱连接处加设三角筋板，抵消水平方向的风载与设备振动带来的倾覆力矩。顶部承托框架采用矩形钢管焊接成网格状，网格尺寸完全匹配冷却塔底部的加强筋位置，每一处受力点都对应塔体的刚性支撑位，不会让塔体的玻璃钢壁板直接承受局部集中载荷。框架下方的斜撑采用等边角钢制作，沿立柱与主横梁的45度方向布置，将顶部的垂直载荷拆分传递到每根立柱上，同时提升整个支架的抗扭刚度，避免多台冷却塔并排安装时，相邻设备的振动通过支架传递产生共振。

在安装边界的考量上，支架的整体高度预留了冷却塔底部出水管、排污管的安装空间，常规项目里这个高度会根据现场管线排布需求调整，模型里的支架高度满足DN150以下出水管的法兰连接操作空间，立柱之间的横向连接杆距离地面的高度，预留了日常巡检人员通行、底部阀门操作的净空，不会出现管线安装后人员无法靠近维护的问题。支架的顶部框架尺寸比冷却塔底部外轮廓单边宽出100mm，一方面给塔体安装时的对位调整留出余量，另一方面可以在框架边缘加装挡水板，收集冷却塔运行时飘落的水滴，避免水滴直接滴落到地面造成场地湿滑。

实际应用中，这类支架的所有钢构件都需要做热镀锌防腐处理，因为冷却塔周边长期处于高湿度、带有水处理药剂挥发物的环境，普通喷漆处理的支架用两三年就会出现锈蚀脱落，热镀锌层可以保证15年以上的防腐寿命，和冷却塔本体的使用寿命匹配。设计时还要核算当地的风载荷、雪载荷，比如沿海台风区域的项目，需要加大立柱的型钢规格，同时在支架四个角加设斜向的风缆固定点，提升极端天气下的结构稳定性；北方冬季有积雪的区域，顶部框架的载荷核算还要加上顶部结冰、积雪的重量，避免暴雪天气下支架变形。

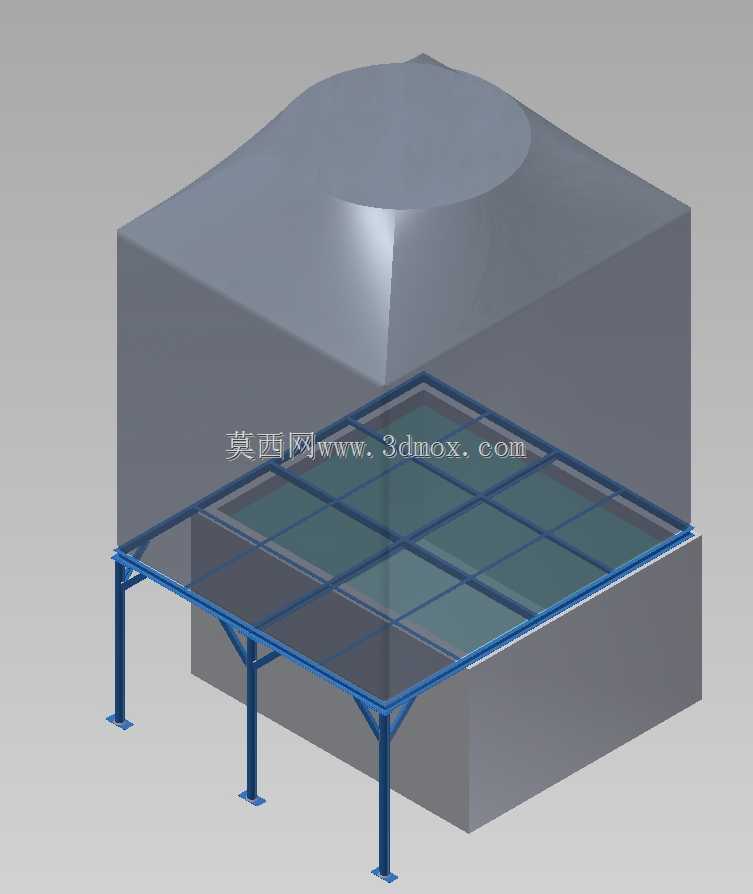

从建模细节来看，模型还原了支架所有的焊接节点、螺栓连接位置，立柱底部的地脚板预留了标准的长圆孔，方便现场安装时调整基础施工的位置误差，顶部框架的网格梁之间的连接节点采用满焊示意，和现场实际的焊接工艺要求一致。塔体部分的模型还原了方形逆流式冷却塔的上部风筒结构，顶部的弧形收缩风筒是为了提升风机的出风效率，减少出风口的涡流损失，风筒和下部塔体的连接位置做了圆弧过渡，避免直角位置产生气流啸叫。

在设备选型搭配时，这类支架的规格完全对应冷却塔的处理水量，比如100吨每小时处理量的方形冷却塔，配套的支架主立柱采用10号H型钢就能满足载荷要求，200吨以上的塔型则需要升级到12号以上的H型钢，同时加密斜撑的布置密度。现场安装时，支架组装完成后需要先找平，顶部框架的水平度误差要控制在千分之二以内，不然冷却塔安装后会出现布水器倾斜、配水不均匀的问题，直接影响冷却效率。很多现场安装的通病就是支架找平不到位，导致冷却塔运行时布水偏流，冷却水不能均匀流过填料层，出水温度降不下来，最后还要重新调整支架水平度，耽误项目调试进度。

另外，支架的设计还要考虑后期维护的需求，比如在爬梯对应的位置预留爬梯连接点，方便检修人员爬上冷却塔顶部维护风机、电机；如果是多台冷却塔并联安装，相邻的支架之间要加设连接横梁，把多个支架连成整体，进一步提升结构稳定性，同时可以在支架之间铺设检修走道板，方便人员在多台塔之间移动检修。模型里的结构虽然只呈现了单台塔的支架，但节点设计完全可以拓展到多台并联的场景，只需要按照相同的立柱间距、横梁规格延伸布置即可，不需要重新做节点设计，能直接给同类项目的结构设计提供参考。
