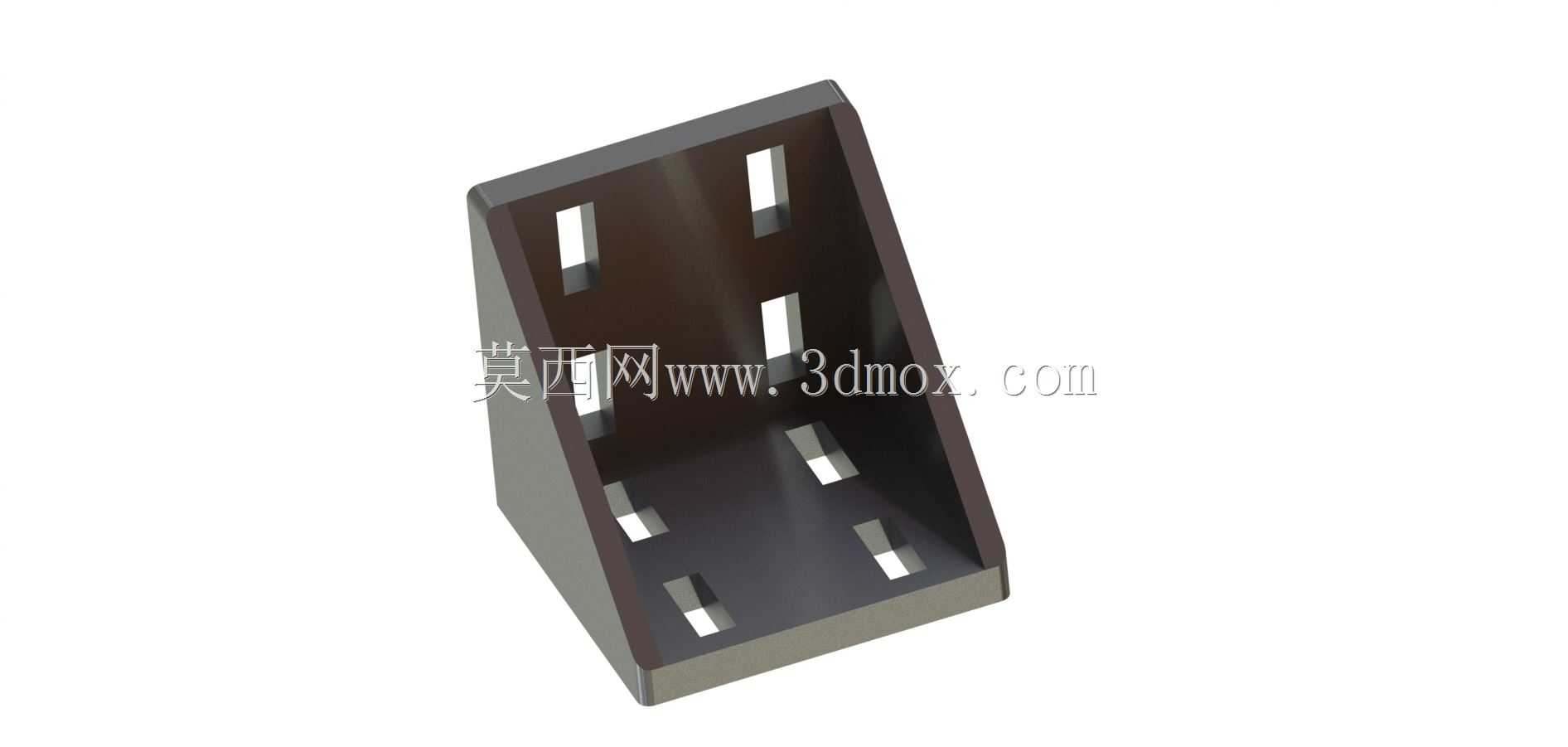

博世力士乐90规格直角安装角撑结构

　　在工业铝型材框架搭建、生产线辅具安装、设备外围防护栏组装的场景里，这类直角角撑是非常高频使用的连接加强件，很多刚入行的结构设计人员容易忽略角撑的选型，觉得随便找个直角件拧上螺丝就行，实际在设备运行有振动、框架承载有侧向载荷的工况下，角撑的结构强度、安装贴合度直接决定了框架整体的刚性，甚至会影响后续设备运行的精度稳定性。这款90mm边长的直角角撑，两个互相垂直的安装面刚好适配对应规格的工业铝型材槽宽，安装时不需要额外在型材上做复杂的打孔攻丝，直接把角撑贴在两根垂直交汇型材的内角位置，用配套的T型螺栓和法兰螺母就能完成锁紧，相比传统的角码连接，这种带加强筋腔体结构的角撑，抗扭和抗剪切能力要高出不少，尤其是在需要承载较重的传感器安装支架、

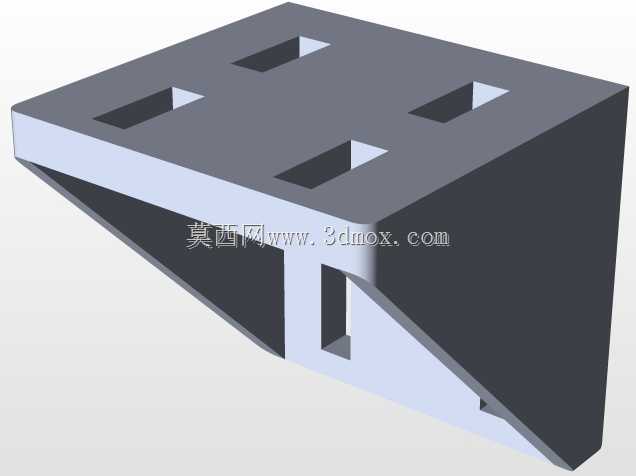

　　物料滑道侧边挡板、设备操作面板挂装的位置，能有效避免型材连接处因为长期受载出现的角度偏移问题。从结构设计的角度来看，这款角撑采用了带空腔的加强结构，两个垂直立面之间不是单薄的直角折弯，而是做了一体化的斜向支撑过渡，立面上面预留的长条形安装孔不是普通的圆孔，是带导向的槽型孔，安装的时候可以根据型材拼接的实际间隙做微量的位置调整，不用反复拆卸对位，这一点在现场组装大型框架的时候非常实用，毕竟现场加工的型材下料尺寸难免有零点几毫米的误差，槽型孔的余量刚好能消化这类装配公差，不会出现孔位对不上拧不上螺丝的情况。两个安装面的边长都是90mm，这个尺寸边界刚好覆盖常用的40系列、45系列、甚至部分60系列工业铝型材的内角安装空间，安装完成之后角撑不会突出型材的外表面，不会影响后续外围钣金护板、亚克力挡板的贴装，很多设计人员之前选角撑的时候只看承载参数，忽略了安装后的外凸尺寸，结果护板装的时候被角撑顶住，不得不现场切割护板，反而增加了现场施工的工作量。角撑的内侧做了均匀的减重槽设计，不是实心的铸造成型，在保证整体结构强度的前提下尽可能降低了零件自身的重量，整根十几米的生产线框架如果全部用这类角撑做连接加强，整体的辅件重量能降低不少，对于需要移动的移动式工作台、可推移的物料周转架来说，自重的降低也能减少底部脚轮的承载负荷，延长脚轮的使用寿命。在实际的设备改造场景里，这类角撑还经常被用来做原有框架的后期加固，比如有些已经投入使用的生产线框架，

　　因为后期加装了额外的检测设备、或者物料承载重量超过了最初的设计值，型材连接处出现了轻微的晃动，这时候不需要拆解原有框架重新组装，只需要在交汇的内角位置加装这种角撑，就能快速提升连接位置的刚性，比重新更换大规格型材的成本低很多，改造施工的时间也短，不会长时间影响生产线的正常运行。设计这类角撑的时候，两个垂直安装面的平面度是关键控制指标，如果安装面有翘曲，锁紧螺丝之后角撑和型材表面之间会有间隙，不仅会导致连接锁紧力不足，长期受振动的情况下螺丝还容易出现松动，所以建模的时候两个安装面的平面度公差要控制在合理范围内，安装孔的位置度也要和对应型材的槽口中心距匹配，避免出现螺栓卡不进型材槽的问题。另外角撑的转角位置做了微小的倒角处理，

　　不会和型材内角的圆弧过渡位置产生干涉，很多新手设计的直角连接件容易忽略这个细节，做出来的直角是尖锐的90度内角，结果贴到型材上的时候被型材内角的圆弧顶住，两个安装面都没法完全贴紧型材表面，看起来螺丝拧得很紧，实际连接强度根本达不到设计要求。在自动化设备的外围安全防护栏安装场景中，这类角撑的使用量非常大，防护栏的框架不仅要承受自身的钣金护板重量，还要承受人员意外倚靠的侧向冲击力，普通的薄款角码在受到较大侧向冲击的时候容易出现折弯变形，而这种带一体化加强腔体的角撑，能把冲击力均匀分散到两根连接的型材上，不会出现应力集中在连接螺丝位置的情况，连接的可靠性更高。还有在小型设备的机架焊接替代方案里，现在越来越多的设备开始采用铝型材拼装代替传统的方管焊接机架，焊接机架不仅需要做表面喷漆处理，后期改造调整也非常麻烦，而铝型材拼装机架全靠这类连接角件保证整体刚性，选对合适规格的角撑，拼装出来的机架刚性完全可以媲美同规格的焊接机架，而且组装效率更高，后期调整结构的时候只需要拧松螺丝就能重新拆装，不会产生焊接废料，也不需要做焊后打磨、表面处理的工序，整体的生产制造周期能缩短不少。
