加长螺纹吊环螺栓工业紧固吊装构件

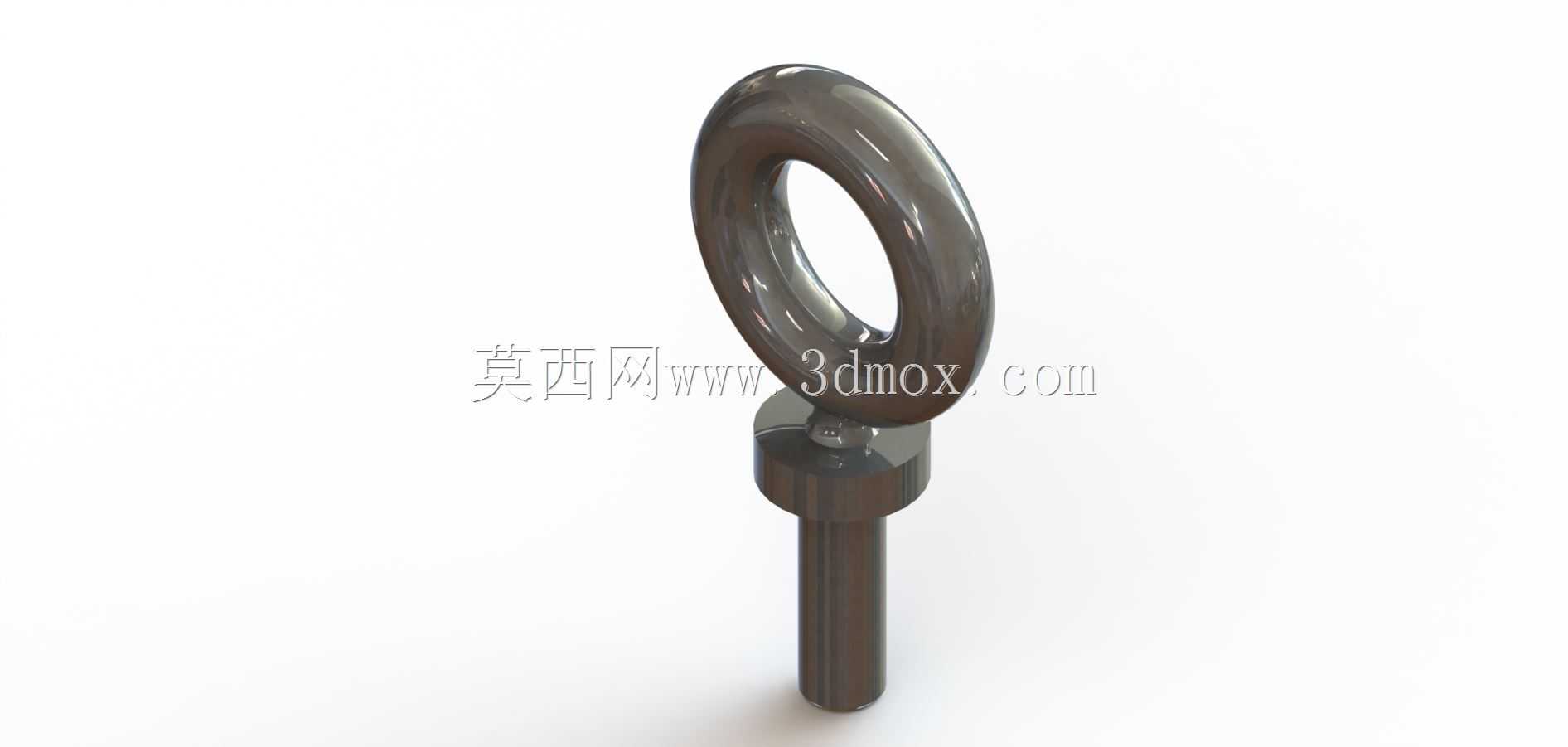

　　在车间重型工装吊装、模具转运、生产线设备分体组装的现场，这类带加长杆的吊环螺栓是出镜率极高的受力连接件，和普通短杆吊环不同，它的螺杆段做了加长设计，专门适配那些安装面有沉台、需要穿过厚层安装板或者叠加垫片的吊装场景，避免普通吊环拧入深度不足导致螺纹咬合不够、受力脱扣的风险。从结构设计逻辑来看，顶部的环形吊耳是整根构件的核心受力承载区，环体内壁做了圆弧过渡处理，没有尖锐棱角，不管是穿卸扣、挂钢丝绳还是套吊装带，都能减少索具的局部磨损，不会因为棱边切割导致索具提前断丝失效；环体和下方螺杆的衔接位置做了加粗的轴肩过渡，这个位置是应力集中的高发区，设计时特意加大了过渡圆角，避免起重受载时在衔接位置出现应力断裂，轴肩的下端面是平整的承压面，

　　安装时能完全贴紧被吊工件的安装表面，不会出现偏载歪斜的情况。螺杆部分采用的是标准粗牙螺纹，牙型角符合通用紧固件的啮合标准，和工件上预制的螺纹孔配合时，能保证足够的咬合接触面积，螺杆末端做了小角度倒角，安装时可以顺利导入螺纹孔，不会出现螺纹错牙刮伤内螺纹的问题，哪怕是现场作业人员戴着手套操作，也能快速对准拧入。实际选型使用时，首先要核对安装边界：被吊工件的螺纹孔深度必须大于螺杆拧入长度至少两倍螺距，保证全牙段都能有效啮合，不能为了图方便在螺纹孔深度不足的情况下强行安装；如果安装面和吊环承压面之间有间隙，必须垫对应厚度的平垫片填补，不能让吊环处于悬空受载的状态。吊装作业时，这类吊环的受力方向有明确限制，垂直起吊是额定载荷最高的工况，

　　要是斜向拉扯，载荷会随着角度增大快速衰减，角度超过45度时就不建议使用，避免环体受到侧向弯矩导致变形断裂。和焊接式吊耳相比，这种螺纹式吊环的优势非常明显，不需要在工件表面做焊接作业，不会破坏工件的表面处理层，也不会因为焊接热应力导致工件局部变形，用完之后可以直接拧下重复使用，在多品种小批量的生产车间里，同一套吊环可以适配不同带标准螺纹孔的工件，不需要每个工件都单独焊接吊耳，能节省大量的辅具成本。建模的时候要特别注意几个关键尺寸的还原：环体的内孔直径要匹配常用卸扣的销轴直径，不能做的过小导致常规卸扣穿不进去；轴肩的外径要比环体的根部直径大出足够的承压面积，避免承压面压强过大压伤工件表面；螺杆的螺纹大径、

　　中径要严格符合通用螺纹的公差要求，不然加工出来的零件会出现拧不动或者配合间隙过大的问题；还有环体和螺杆的同轴度，这个形位公差如果控制不好，起吊的时候工件会出现歪斜，重心偏移带来额外的安全隐患。日常设备维护中，这类吊环每次使用前都要检查环体有没有出现裂纹、螺纹有没有滑牙、轴肩位置有没有塑性变形，一旦发现有永久变形就必须报废更换，不能继续承载使用，毕竟作为起重作业的直接受力件，任何微小的缺陷都可能导致吊装事故。在自动化生产线的重型模组安装、大型注塑模具的上机吊装、焊接工装的转序搬运场景里，这种加长杆吊环的适配性比普通标准吊环好很多，尤其是那些安装位置在工件沉孔内部的场景，普通短杆吊环的轴肩会卡在沉孔端面，没法完全拧紧，加长螺杆可以穿过沉孔的深度，让轴肩稳稳压在实际的承压面上，保证连接的可靠性。
