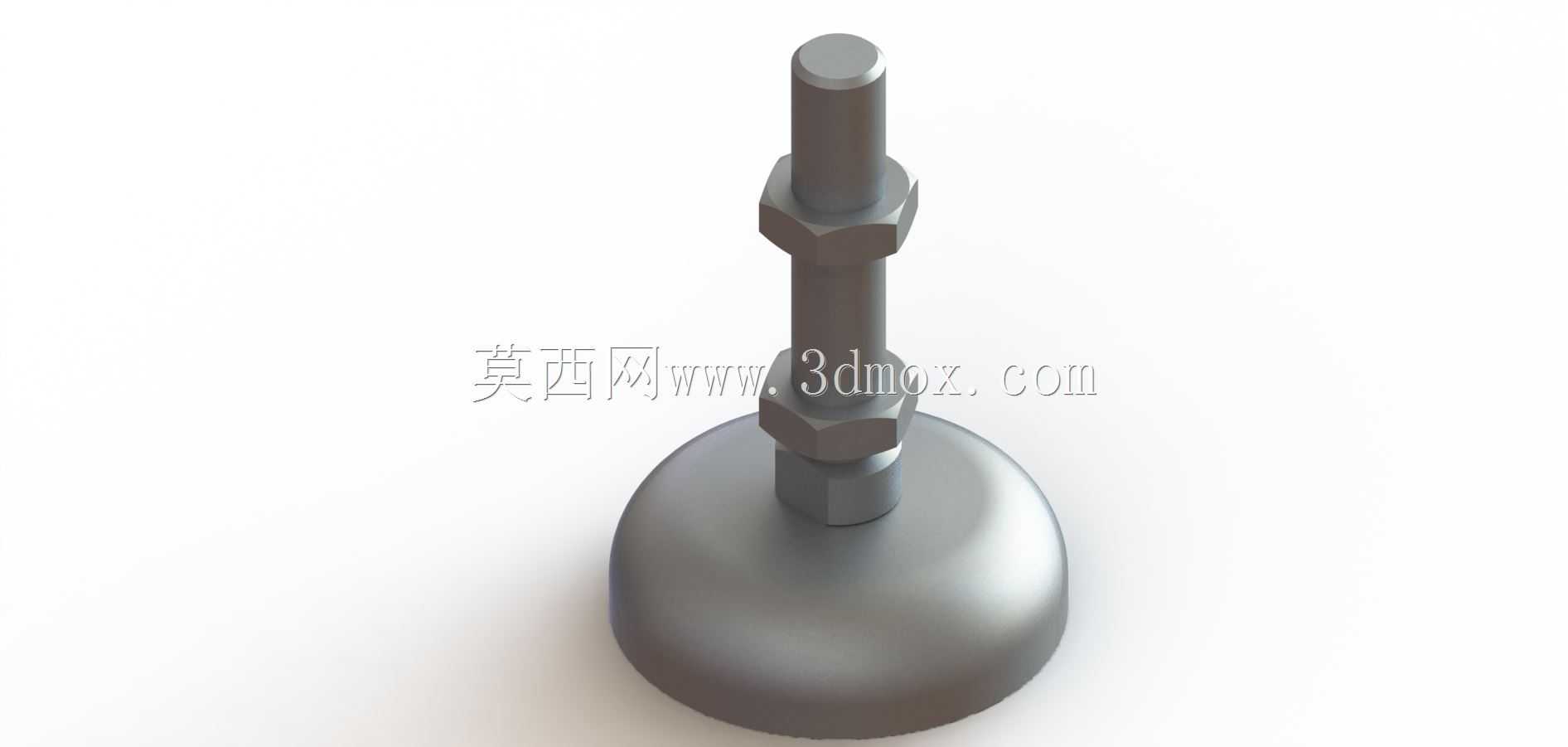

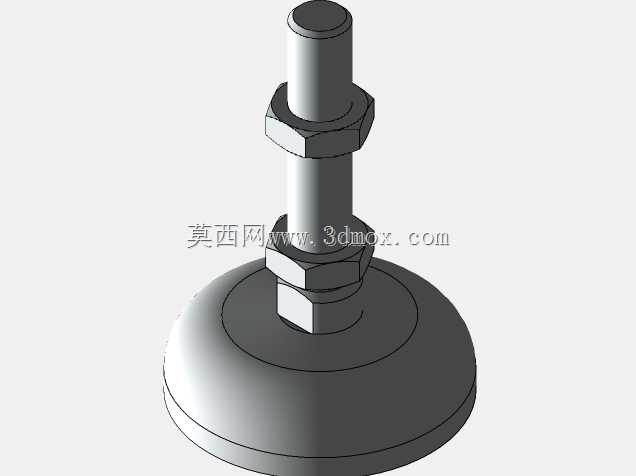

58mm规格可调式支撑脚座三维结构

　　这款支撑脚座常见于各类工业生产设备、输送线体、检测台架的底部安装位，核心作用是为整机提供稳定的底部支撑，同时抵消地面不平整带来的设备倾斜、晃动问题，在轻工生产线、电子组装设备、包装机械、小型实验台架的安装调试环节应用十分广泛。不同于固定式支撑脚垫，这款产品采用螺杆调节结构，通过杆部与底座的相对转动，可以在一定范围内连续调整支撑高度，适配不同的安装找平需求，无需额外在脚垫下方加塞垫片就能完成设备水平校准，能大幅缩短现场安装调试的耗时。从结构设计来看，底座采用大直径圆弧过渡的盘式结构，58mm的底座直径可以有效增大与地面的接触面积，降低单位面积的接地压力，即使在环氧地坪、瓷砖地面等硬度稍低的铺装地面上使用，

　　也不会因为设备自重压坏地面表层，同时盘状底座的重心更低，支撑稳定性更好，能承受设备运行过程中产生的小幅振动，避免支脚出现滑移错位。杆部采用全螺纹结构，配套两个六角锁紧螺母，在调整到目标支撑高度后，可以将两个螺母分别向安装面和底座方向旋紧锁死，防止设备运行过程中因为振动导致螺杆转动，出现支撑高度偏移、设备倾斜的问题，这种双螺母锁止的结构在长期振动工况下的防松效果要优于单螺母结构，可靠性更高。设计过程中，螺杆与底座的连接部位做了适配转动的结构处理，允许螺杆在一定角度内小幅偏摆，当地面存在微小坡度、或者设备安装面的平面度存在少量误差时，底座可以自动贴合地面，不会出现底座边缘悬空、局部应力集中的问题，既保证支撑受力均匀，

　　也能避免长期局部受力导致的底座变形、螺杆弯折问题。从安装边界来看，杆部的直径适配常规设备底部的安装螺纹孔，安装时只需要将螺杆旋入设备底部的预设安装孔，调整到合适高度后锁死螺母即可完成安装，不需要额外设计复杂的连接结构，安装操作十分简便。整体结构没有多余的复杂零件，所有受力部位都做了圆滑过渡处理，避免应力集中导致的结构失效，金属材质的主体结构可以承受较大的静载荷，适配多数中小型工业设备的支撑承重需求。在实际选型过程中，这类支撑脚的选型需要匹配设备的总重量、地面工况、需要调节的高度范围，这款58mm底座的规格属于中小型支撑脚，适合单脚承重在数百公斤级的设备使用，过大的重型设备则需要选用更大底座直径、更粗螺杆规格的支撑脚。建模过程中，

　　螺纹部分采用标准机械牙型绘制，六角螺母的对边尺寸符合常规紧固件标准，底座的曲面过渡做了顺滑处理，既还原了实际产品的外观质感，也保证了结构尺寸的准确性，可以直接用于设备的整机装配干涉检查、安装模拟，也能作为非标设备设计时的标准件选型参考，帮助设计人员快速完成设备底部支撑结构的布局设计，减少重复绘制标准件的工作量。
