44mm规格可调支撑脚结构三维设计

在各类工业生产设备、输送线体、工作台架的安装调试环节，地面的水平度偏差始终是影响设备运行稳定性的核心因素之一，这类可调支撑脚正是为解决该类场景的水平校准需求而设计的通用支撑组件。从实际应用场景来看，该类支撑件广泛覆盖轻工装配线、小型加工设备、仓储货架、实验台架的底部支撑场景，尤其适用于地面存在轻微坡度、铺装平整度不足的车间安装环境，可在不额外加工地面的前提下完成设备的水平度调整，避免设备因放置倾斜出现运行抖动、物料偏移、结构受力不均等问题。

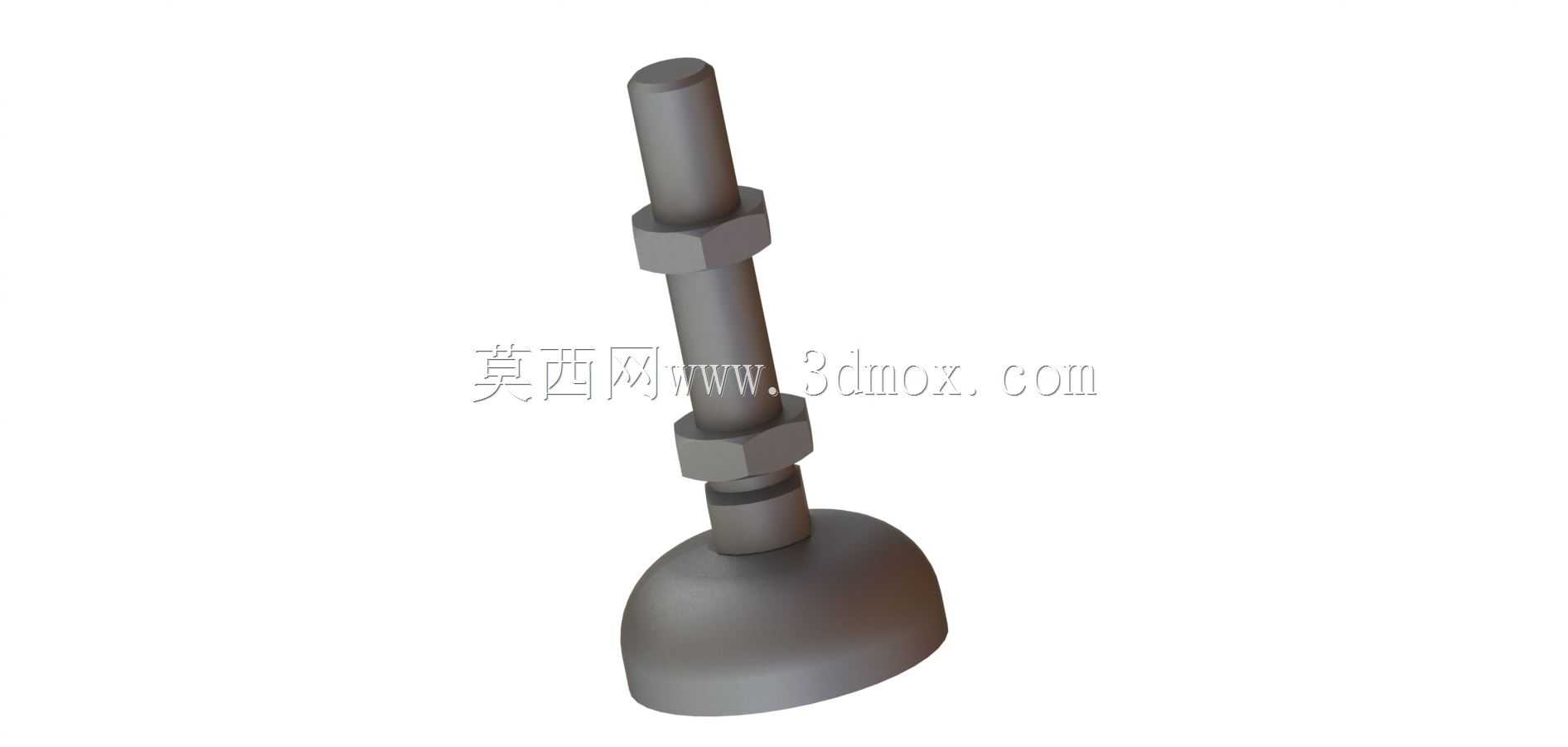

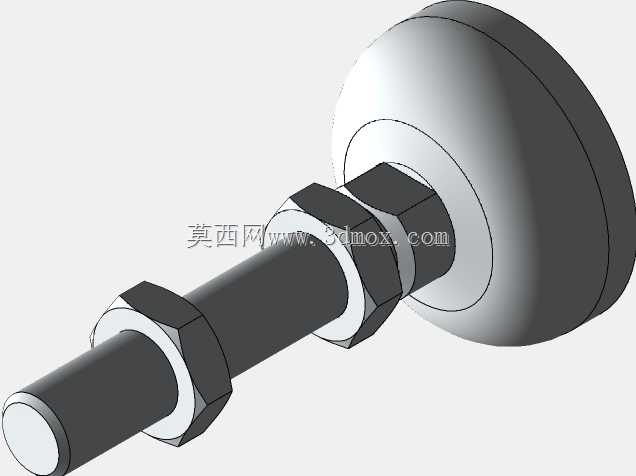

该支撑件整体采用杆式调节结构，底部为大接触面的圆弧过渡支撑座，接触地面的端面做了加宽设计，相比细杆式支脚能有效降低对地压强，避免在环氧地坪、木质地板等偏软的铺装表面留下压痕，同时圆弧过渡的座体结构可在支杆存在小角度偏斜时，依然保证支撑面与地面完全贴合，不会出现局部点接触导致的支撑不稳问题。杆身配套两个六角锁紧螺母，在调整到目标支撑高度后，可通过两个螺母的对锁结构将调节杆与设备安装面牢牢锁死，避免设备运行过程中受振动影响出现支杆回转、高度偏移的问题，相比单螺母锁紧结构，双螺母对锁的防松能力提升明显，可适配存在持续振动的冲压周边设备、输送线体的使用需求。

从设计思路来看，该支撑件的调节行程覆盖常规设备安装的高度补偿需求，44mm的底座直径可提供足够的支撑稳定性，杆身采用标准外螺纹设计，可直接与设备底部的预制内螺纹安装孔配合，无需额外加装连接附件，安装过程仅需扳手即可完成高度调整与锁紧操作，现场调试效率较高。设计过程中重点考虑了安装边界的适配性，杆身的螺纹规格匹配常规型材架、钣金设备底部的通用安装孔尺寸，六角螺母的对边尺寸符合标准扳手的操作空间要求，在设备底部预留10mm以上的操作空间即可完成锁紧操作，无需为支脚调整预留过大的底部空腔，可有效压缩设备整体的安装高度空间。

在实际选型应用中，该类支撑脚的单支额定载荷可满足中小型设备的支撑需求，多支组合使用时可根据设备总重量均匀分配支撑点位，对于重心偏高的设备，可适当增加支撑点数量并调低整体支撑高度，进一步提升设备的抗倾覆能力。支杆的长度设计兼顾了常规地面的高度差补偿范围，对于地面偏差较大的安装场景，也可通过更换不同长度的支杆拓展调节范围，底座与支杆的连接部位做了圆角过渡处理，避免应力集中导致的杆部断裂问题，长期承重使用下的结构可靠性更有保障。

不同于固定式支撑脚，该款可调结构无需在安装时通过垫塞金属片的方式调整水平，仅需旋转支杆即可实现高度的无级调节，调整精度可控制在毫米级，完全满足各类工业设备的水平度安装要求。支撑座的底面可根据使用场景选配防滑橡胶垫，进一步提升与光滑地面的摩擦力，避免设备受水平外力作用出现滑移问题，在一些有防滑、减震需求的应用场景中，加装橡胶垫后还可吸收设备运行产生的微小振动，降低振动向地面的传递效率，提升设备运行的平稳性。
