多孔阵列式夹装定位纽波特构件

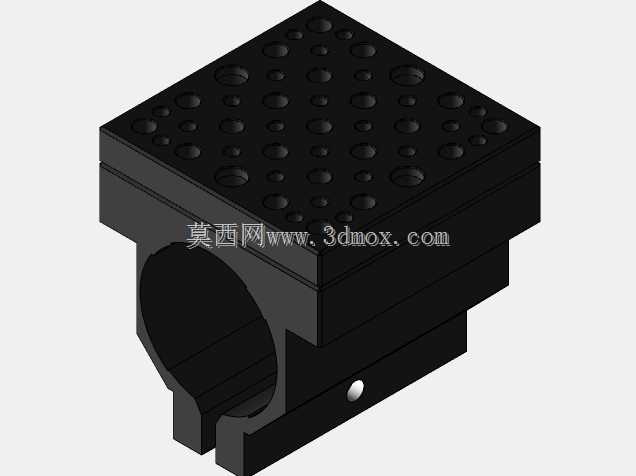

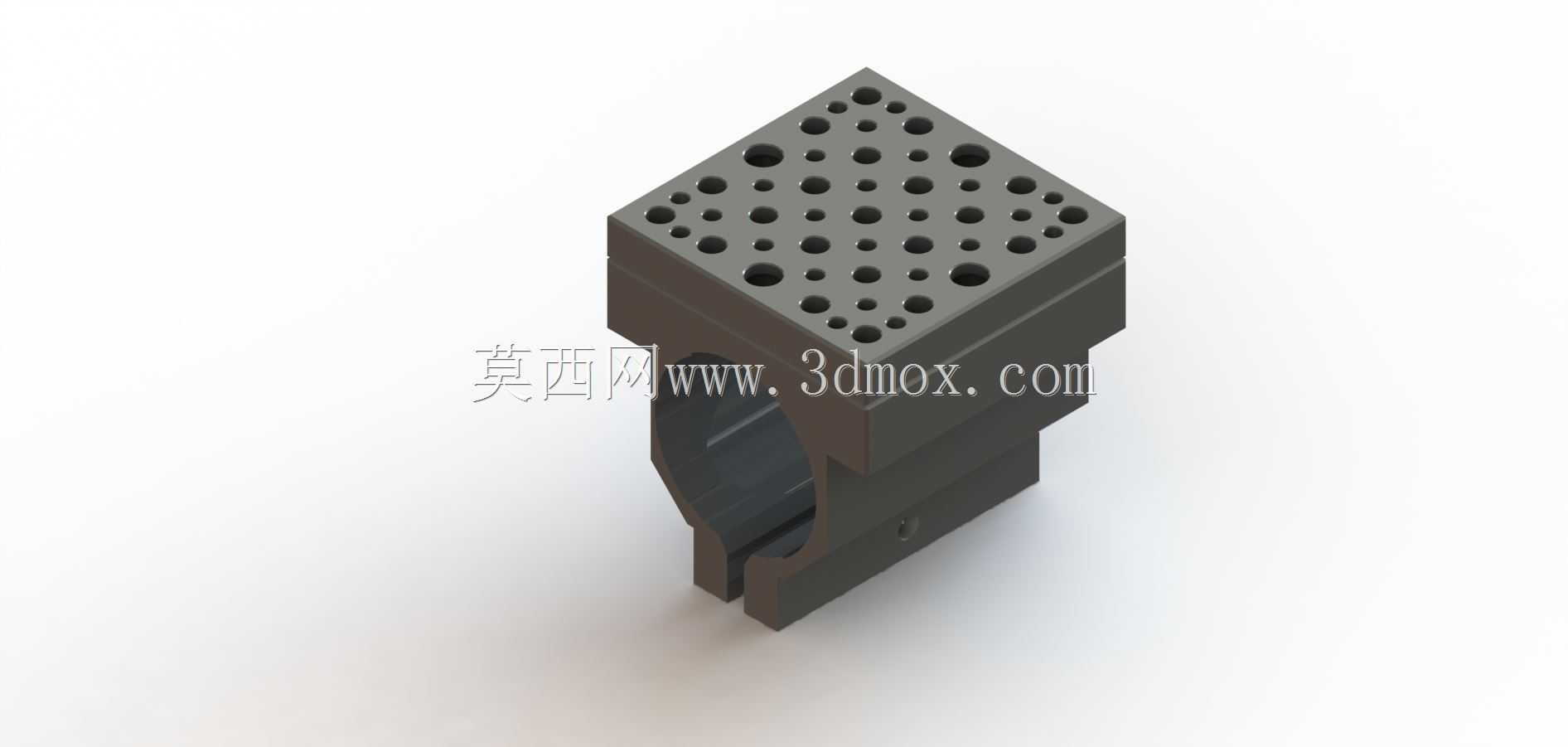

　　这类带密集阵列孔的夹装构件，最先在光学实验搭建场景里被高频使用，不管是高校光学实验室的光路调整平台，还是工业检测工位的视觉系统装夹，都能看到同结构构件的身影。构件上部的方形安装面做了等距排布的螺纹孔阵列，孔位按照标准光学平台的孔距规格设计，不同孔径的孔位对应不同规格的锁紧螺钉，既可以装夹小型光学调整架，也能固定传感器支架、光源固定座这类外接配件，不用额外打孔攻丝，调整安装位置时只需要松开对应螺钉就能滑移到目标点位，大幅缩短实验台架的搭建调整周期。下部的开口夹结构是整个构件的核心装夹部位，夹口的内径匹配标准直径的光学支撑杆，夹体内侧做了细微的防滑纹路，锁紧后不会出现绕杆转动或者轴向滑移的问题，夹体侧面预留了锁紧螺钉的安装位，

　　用内六角扳手就能完成紧固操作，单人就能完成整个装夹流程，不需要额外辅助工具。从设计逻辑上看，上部的多孔面没有做整面实心结构，而是在孔位之间保留了足够的壁厚，既保证了每个安装孔的螺纹啮合长度满足锁紧力要求，又尽可能降低了构件自身重量，避免装夹后因为自重过大导致支撑杆弯曲变形。构件的整体外形没有多余的突出结构，所有棱边都做了小尺寸的倒角处理，安装调整时不会刮擦操作人员的手部，也不会剐蹭相邻的光学镜片或者连接线缆。安装边界上需要注意，上部方形安装面的外接配件投影不能超出夹体的回转范围，不然绕支撑杆转动调整角度时会和相邻的装夹构件发生干涉，夹口的开合量预留了0.2毫米的间隙，套入支撑杆时不需要过度撑开夹体，

　　避免长期使用出现夹口塑性变形导致锁紧力下降。实际产线应用里，这类构件也被改装用到小型自动化设备的工位调整上，比如视觉检测工位的相机固定、点胶工位的针头位置微调，都可以借助这类构件的多孔安装面和快装夹结构，不用重新设计加工专用的安装支架，遇到产品换型需要调整工位布局时，只需要松开夹体锁紧螺钉就能快速挪动固定位置，比传统的螺栓固定式支架调整效率提升数倍。构件的材质一般选用高强度铝合金做表面氧化处理，重量轻且刚性足够，长期使用不会出现锈蚀问题，在恒温恒湿的实验室环境或者普通工业车间环境里都能稳定工作，不需要额外做防腐防护。孔位的加工精度控制在0.02毫米的位置度公差内，保证外接配件安装后的位置重复精度，每次拆装调整后都能回到初始安装位置，

　　不需要重新做位置校准，对于需要频繁调整搭建方案的实验场景或者多品种小批量的柔性产线来说，这类构件的适配性远高于定制化的专用安装座。夹体的锁紧力经过校核，单构件可以承载不超过5千克的外接配件，满足绝大多数光学配件、小型传感器、工业相机的装夹承重要求，不会因为承重过大出现下滑偏转的问题。
