纽波特CXL95-50精密手动位移滑台结构

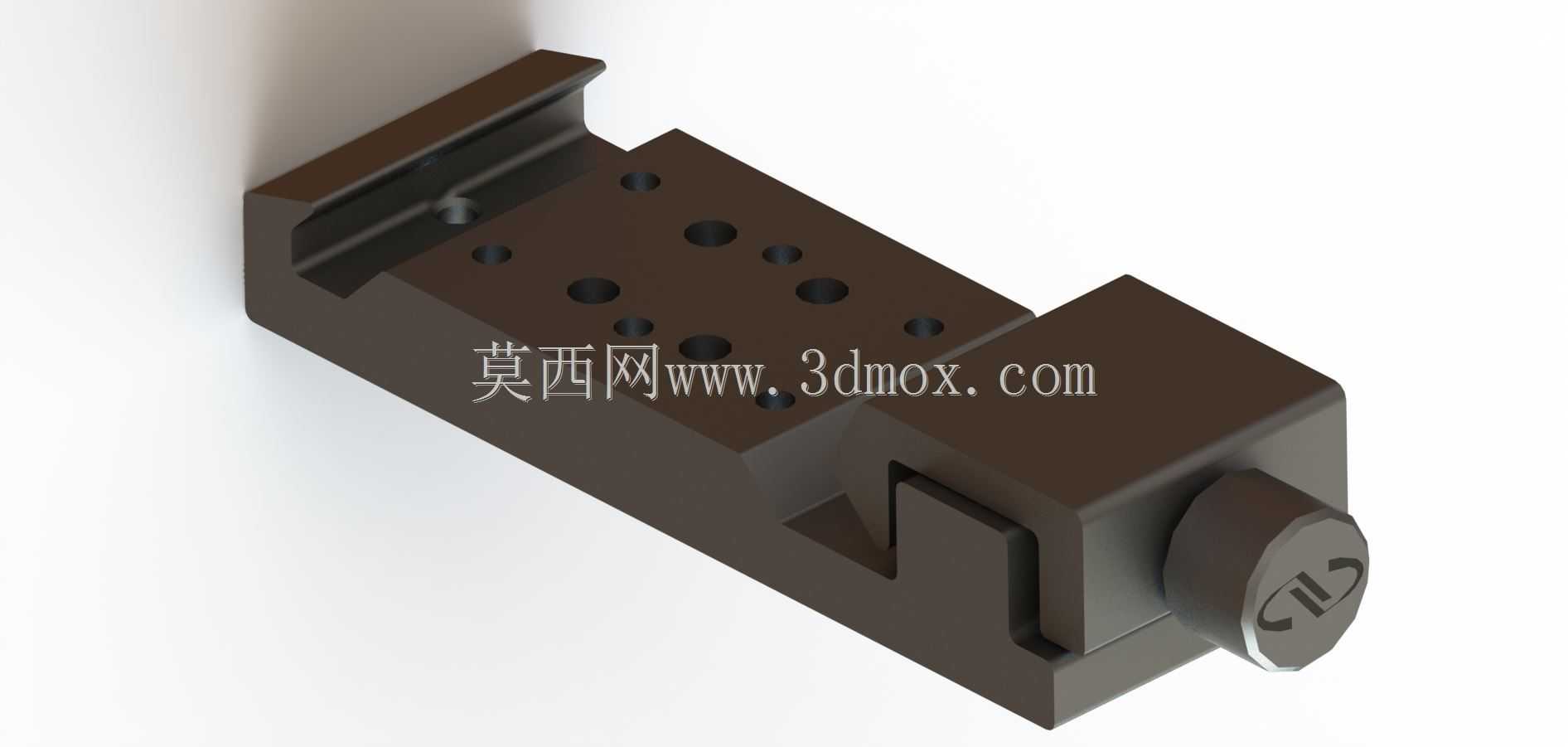

　　这款手动位移滑台常见于光学实验光路搭建、精密检测工位的工件位置微调、小型自动化设备的进给位置校准场景，在半导体封装测试的辅助定位、激光打标设备的工件位置微调、显微观测的样本位移调整环节都有大量应用，属于实验室精密调整与工业小行程精密位移场景的通用调整部件。从结构设计来看，这款滑台采用交叉滚柱导轨作为运动导向结构，滑台主体采用高刚性合金钢材加工，表面做发黑处理提升耐磨与防锈性能，台面上预留多组不同规格的螺纹安装孔，可直接适配光学调整架、小型工件夹具、检测探头等多种外接部件的安装需求，无需额外加工转接板，能减少安装环节的累积误差。滑台的驱动端采用细牙螺纹副配合旋钮实现位移驱动，旋钮端面加工有防滑纹路与刻度标识，可实现微米级的微调进给，

　　驱动侧设置有锁紧机构，调整到位后可通过侧部的锁紧结构固定滑台位置，避免设备运行过程中出现位置漂移，保证定位精度的稳定性。滑台的底座部分设计有标准安装槽，可直接固定在光学平台、设备安装基板上，安装槽的间距符合通用光学调整架的安装孔位规范，能和同系列的多轴位移台直接拼接组合，搭建XY轴、XYZ轴多自由度调整平台，满足不同维度的位置调整需求。从安装边界来看，这款滑台的行程为50mm，台面宽度95mm，整体结构紧凑，底座的安装孔位对称分布，安装时不需要预留过大的操作空间，侧部的调节旋钮突出长度较短，在密集排布的多工位调整场景中也不会和相邻部件产生干涉。设计过程中重点考虑了运动的平顺性，导轨滚道经过精密研磨处理，运动过程中无卡顿、无空回，

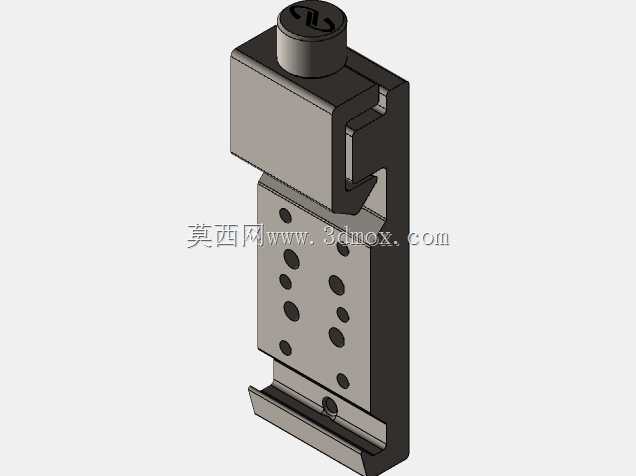

　　即使是小行程的点动调整也能实现平滑的位移输出，不会因为爬行现象导致调整过位。滑台的运动部分和固定部分之间设置有防尘结构，可阻挡实验环境中的粉尘、加工场景中的细小切屑进入导轨滚道，延长部件的维护周期，在常规工业环境下长期使用也能保持稳定的运动精度。在实际选型应用中，这款滑台适合承载10kg以内的轻型负载，可满足光学元件、小型检测探头、轻量化工装夹具的位置调整需求，调整过程中可通过旋钮的刻度直接读取位移量，不需要额外加装位移传感器就能实现定量调整，能大幅降低精密调整工位的搭建成本。结构建模过程中完整还原了滑台的所有装配细节，包括导轨的滚道结构、驱动螺纹副的配合间隙、锁紧机构的压紧结构、台面上的所有安装孔位尺寸，

　　可直接用于设备的整体装配干涉检查、调整工位的布局仿真，也能作为精密调整机构设计的参考案例，帮助结构设计人员快速掌握手动精密滑台的结构设计逻辑，在自研调整机构时参考其导轨排布、驱动结构设计、安装孔位规划的思路，缩短自研产品的开发周期。
