双支脚X95纽波特光学支撑调整座

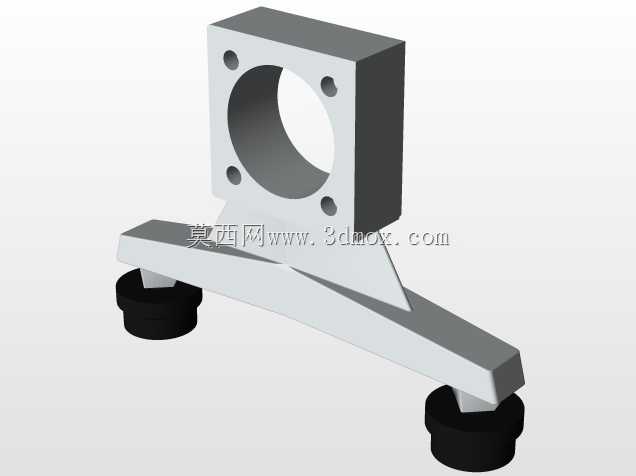

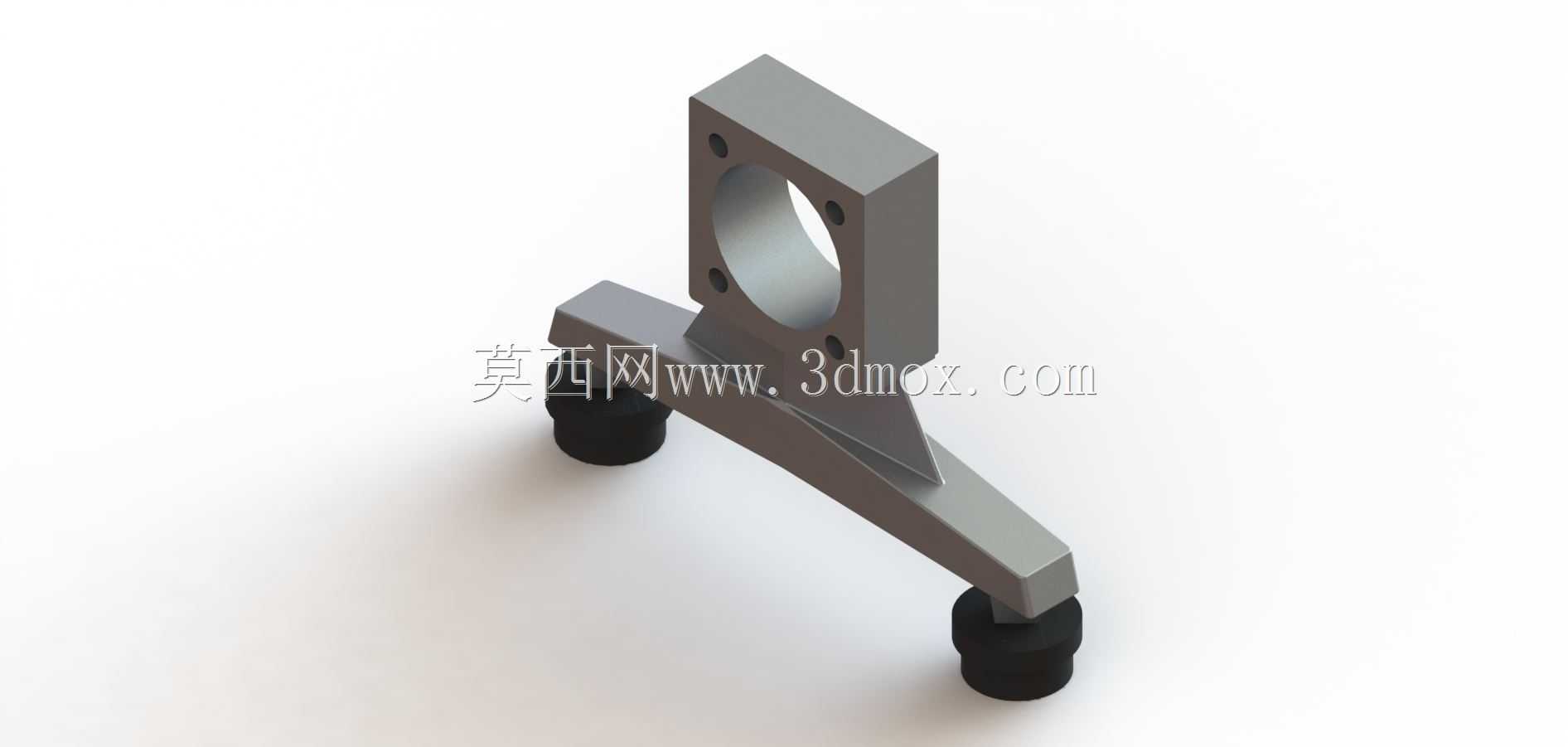

　　在光学实验平台搭建、精密检测工位布设、小型光学模组装配场景中，这类双支脚支撑座是光路调整环节的核心基础配件，主要承担光学元件的承载、高度定位与角度微调功能，区别于单柱式支撑结构，双支脚的布局能在不额外增加底座配重的前提下，大幅提升支撑侧的抗倾覆能力，尤其适配带一定偏心负载的光学调整架、小型反射镜座或者分光棱镜安装座的固定需求。从结构设计逻辑来看，上部的方形安装块开设了大直径通孔，孔周均匀分布的安装螺孔用于对接标准规格的光学元件夹持架，通孔本身可作为光路穿通通道，避免支撑结构遮挡光路传输路径；下部的两支脚呈一定夹角向外延伸，末端的黑色缓冲垫既可以增大与光学平台台面的静摩擦力，防止调整过程中支撑座发生滑移，

　　也能避免硬质金属支脚刮花平台的阵列螺纹孔面，支脚与上部安装块之间设置的三角加强筋，是针对侧向受力场景做的强化设计，当光学元件调整到偏心位置时，加强筋可分散安装块根部的应力集中，避免长期负载下出现结构形变，影响光路定位精度。实际选型使用时，需要重点关注安装块的中心高度，这个尺寸直接决定了搭载的光学元件的光轴高度，必须与整条光路中其他元器件的光轴高度匹配，否则会出现光路偏斜、通光量不足的问题；两支脚的跨距尺寸决定了安装时占用的平台台面空间，在密集布设光学元件的实验平台上，跨距过大会挤占相邻元器件的安装位置，跨距过小则无法保证支撑稳定性，该结构的支脚跨距经过匹配设计，在保证抗倾覆力矩满足常规光学元件负载要求的前提下，

　　尽可能压缩了占用的台面面积。安装边界方面，上部安装块的端面螺孔遵循标准光学配件的孔距规格，可直接对接市面上同规格的调整架、镜架，不需要额外加工转接板；支脚末端没有设置固定穿孔，属于台面放置式支撑，适合需要频繁调整位置的临时光路搭建场景，如果需要长期固定，也可通过压块将支脚压紧在光学平台的T型槽内，实现刚性固定。设计过程中，支脚的倾斜角度经过反复校核，当上部搭载的元件重量在额定负载范围内时，整个结构的重心始终落在两支脚的支撑多边形范围内，即使受到实验台的轻微振动或者调整时的侧向推力，也不会发生倾倒；安装块的通孔与安装端面的垂直度有严格公差要求，保证对接的光学元件光轴与支撑座的基准面垂直，减少后续光路调整的工作量。

　　这类支撑件在实际使用中，不需要搭配复杂的安装工具，仅靠手动就能完成位置摆放与元件对接，调整效率远高于定制化的固定支撑结构，在高校光学实验室、企业光电产品研发部门的原型搭建环节应用十分广泛，针对不同的光轴高度需求，只需要调整上部安装块的尺寸或者更换不同高度的支脚，就能快速衍生出适配不同场景的型号，结构的通用性较强。
