星形弹性联轴器缓冲弹性体结构

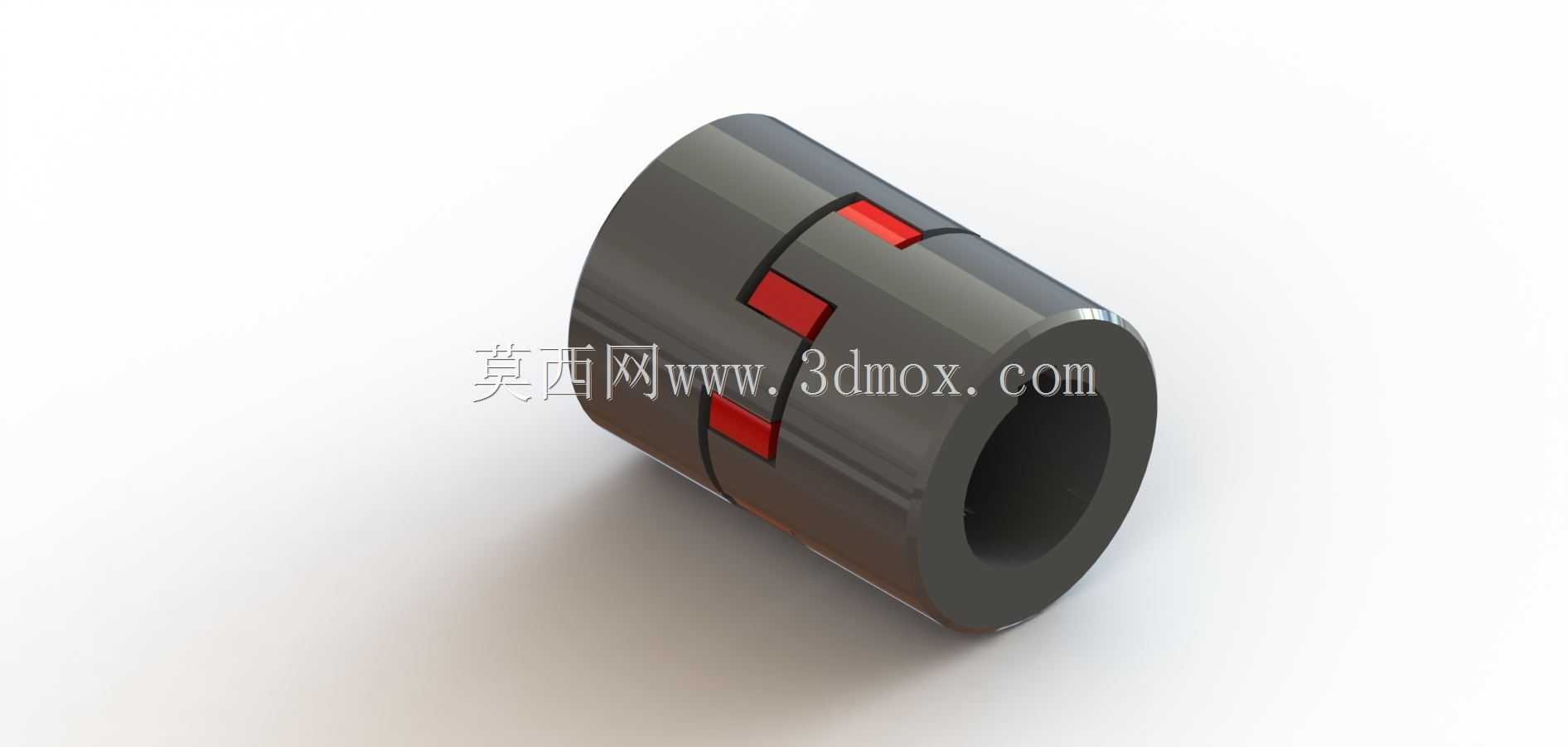

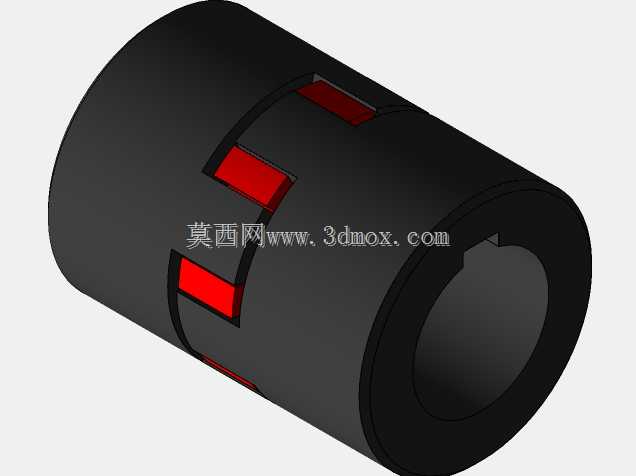

　　这类星形弹性体是爪式联轴器的核心缓冲部件，日常在各类传动系统里承担着补偿两轴偏移、缓冲吸震的关键作用，不管是轻工输送线的驱动端、机床进给传动链，还是水泵、风机这类通用动力设备的轴系连接，都能见到这类弹性件的应用。不同于刚性联轴器的硬连接逻辑，带这类弹性体的联轴器不需要两轴保持极高的对中精度，实际安装时允许存在一定的径向、角向以及轴向偏差，能大幅降低现场安装调试的难度，也能避免轴系因为对中偏差产生的额外附加载荷，延长轴承、密封件这类易损件的使用寿命。

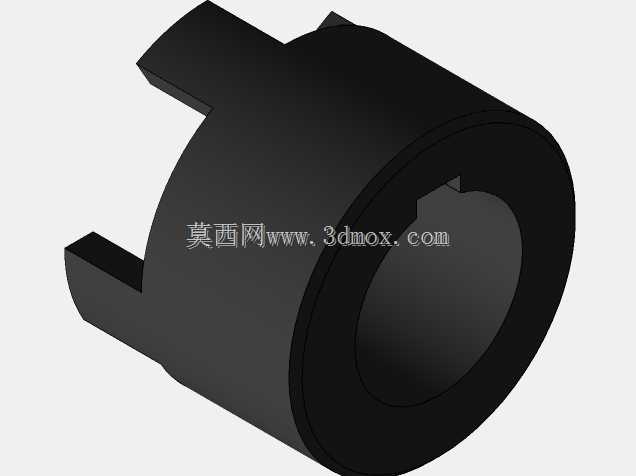

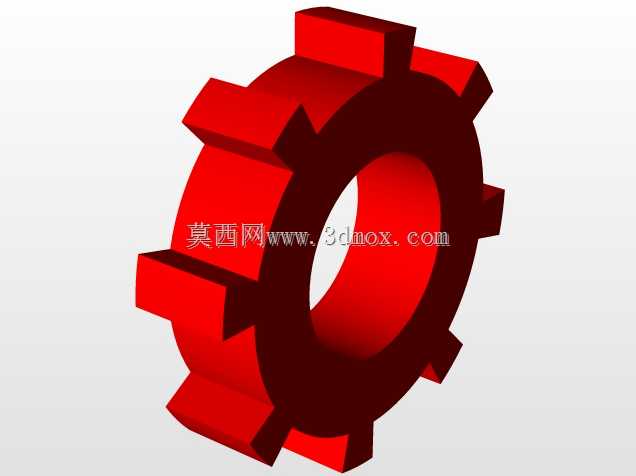

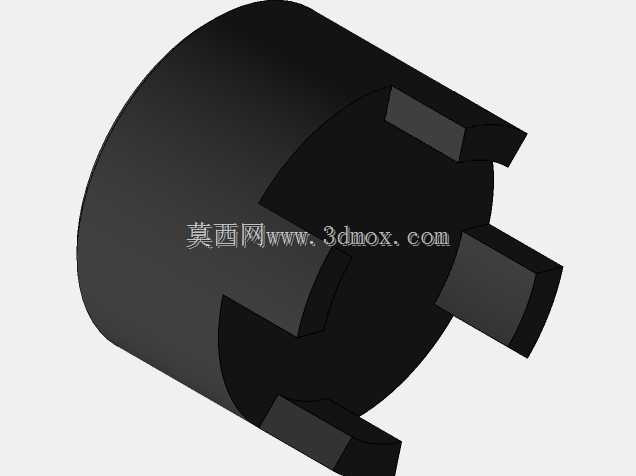

　　从结构设计来看，这款弹性体采用多瓣凸爪的对称结构，瓣数匹配联轴器两端金属爪盘的凹槽数量，安装时直接嵌在两个爪盘的间隙之间，动力传递过程中，主动端爪盘通过挤压弹性体的凸瓣带动从动端转动，弹性体本身的聚氨酯类材质具备良好的弹性与耐磨性能，传动过程中产生的冲击载荷会被弹性体的形变吸收，尤其是设备启动、正反转切换或者负载突变的工况下，能有效削弱冲击振动向从动端的传递，避免传动链上的精密部件受到冲击损坏。设计这类弹性体的时候，首先要匹配对应规格联轴器的爪盘尺寸，弹性体的外径要和爪盘的内腔直径适配，内径要根据连接轴的尺寸或者爪盘的中心凸台尺寸确定，凸瓣的弧度、厚度直接决定了弹性体的缓冲性能与额定传递扭矩，凸瓣过薄会导致承载能力不足，大负载下容易出现剪切撕裂，凸瓣过厚则会降低缓冲吸震的效果，失去弹性联轴器的应用优势。

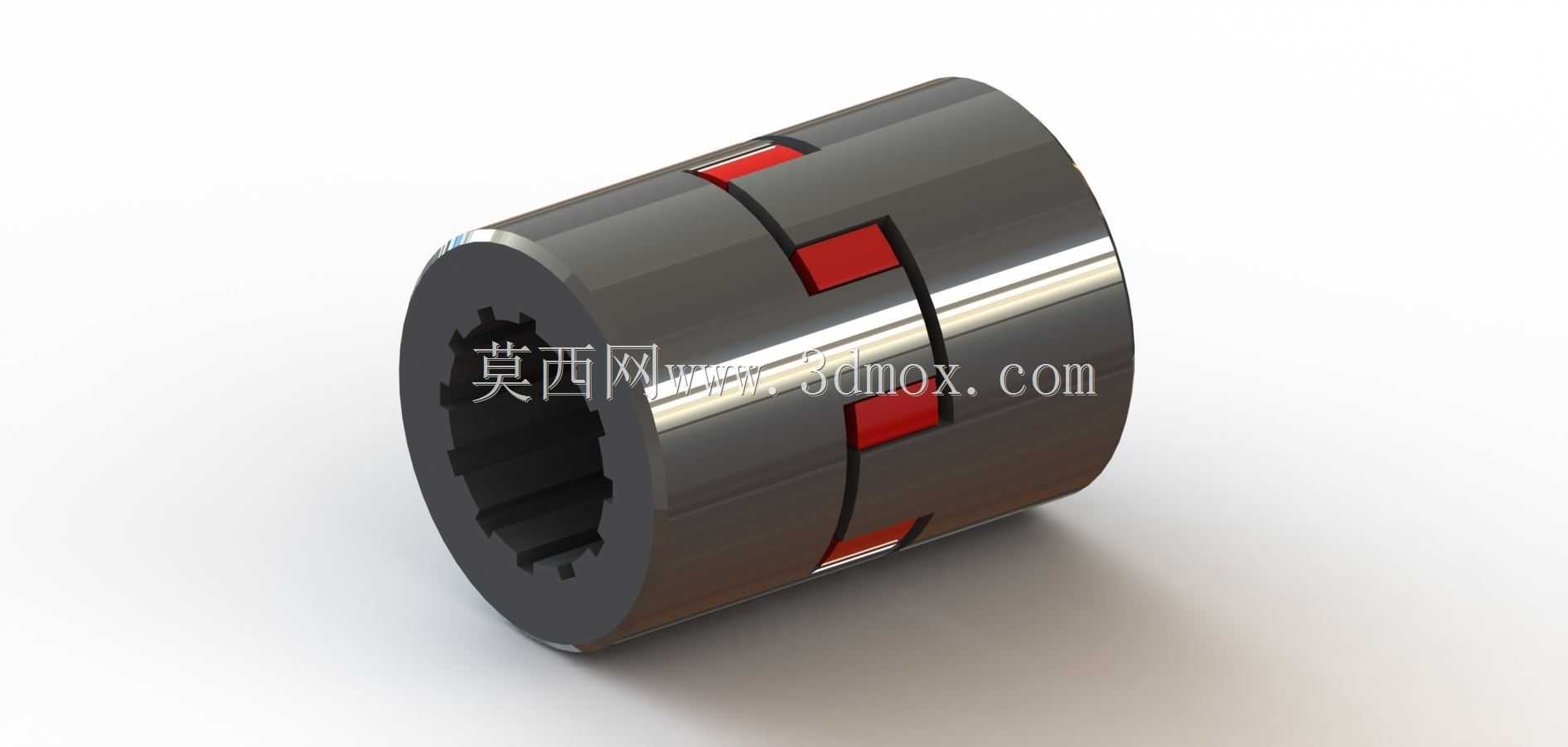

　　实际选型应用时，要先确认安装边界尺寸，弹性体的轴向厚度要和两个爪盘合装后的间隙匹配，安装后不能出现轴向窜动导致弹性体脱出，也不能因为厚度过大导致爪盘无法合装到位。内孔的花键结构是这款弹性体的适配特点，对应带花键轴连接的传动场景，不需要额外的轴套转接，能直接和花键轴配合，减少传动环节的累积间隙，提升传动精度。日常运维中，这类弹性体属于易损件，长期受交变挤压载荷作用会出现老化、磨损甚至瓣块断裂的情况，损坏后不需要拆解整套联轴器，只需要将两轴的轴向间距稍微拉开，就能直接更换弹性体，维护成本极低，相比其他结构的弹性联轴器，维护效率要高出不少。

　　建模过程中要重点关注凸瓣的曲面过渡，每个凸瓣和基体连接的位置要做合理的圆角处理，避免应力集中导致实际使用时从根部断裂，尺寸公差上要预留一定的安装间隙，不能完全按照金属爪盘的凹槽尺寸做零对零配合，不然安装时会出现嵌装困难，长期使用热胀冷缩也会导致弹性体卡滞在爪盘内，增加后续更换的难度。材质选择上，常规工况用浇注型聚氨酯即可，具备耐油、耐磨、抗老化的特点，要是应用在高温或者有腐蚀介质的工况，还要对应调整材质配方，满足特殊场景的使用需求。这类弹性体的硬度选择也很关键，邵氏硬度偏低的弹性体缓冲性能更好，适合冲击大、转速不高的工况，硬度偏高的弹性体承载扭矩更大，适合转速稳定、负载较大的传动场景，选型时要结合实际的工况参数匹配对应硬度的产品，不能盲目追求高硬度或者高弹性，不然都达不到理想的使用效果。
