内燃机用加热型预热探条结构设计

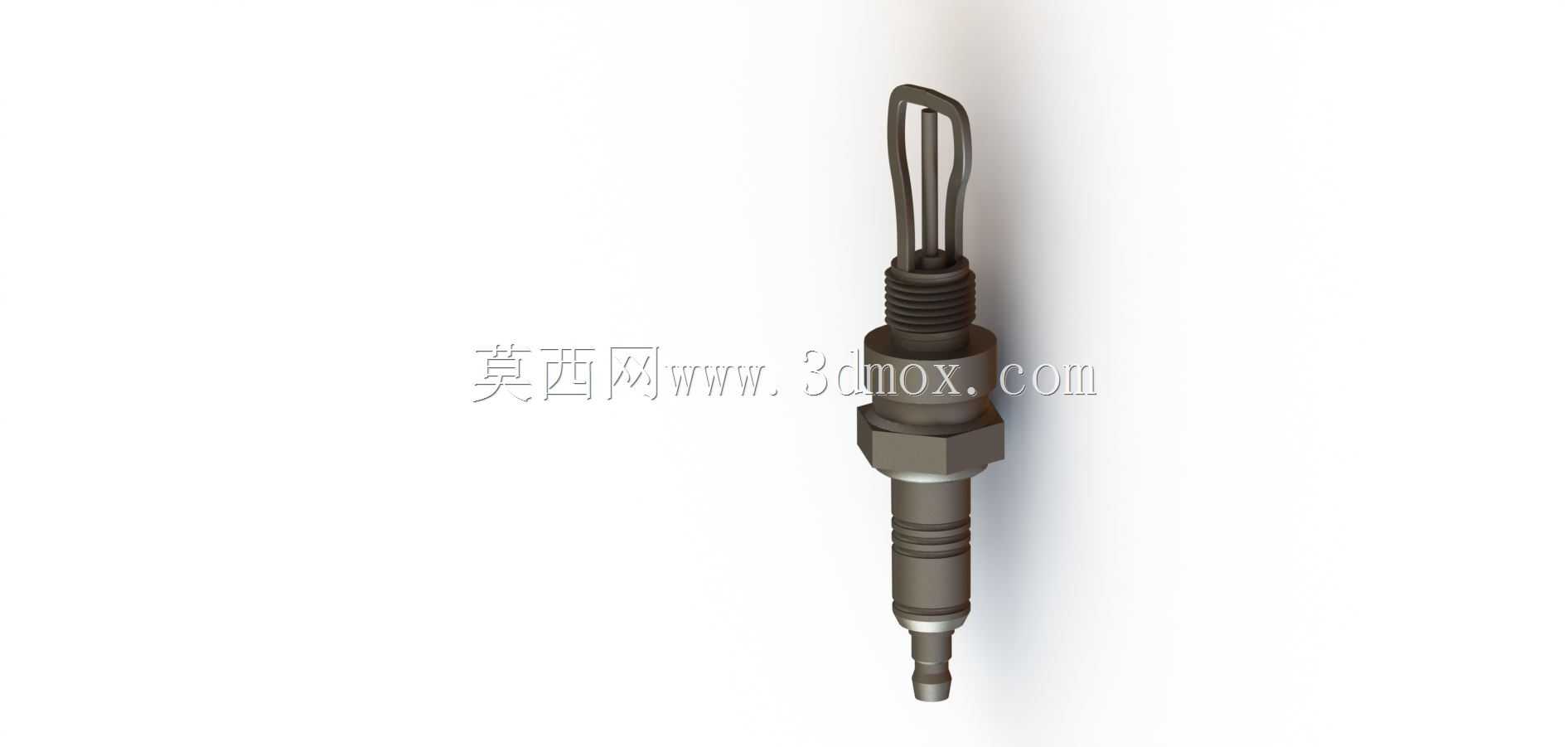

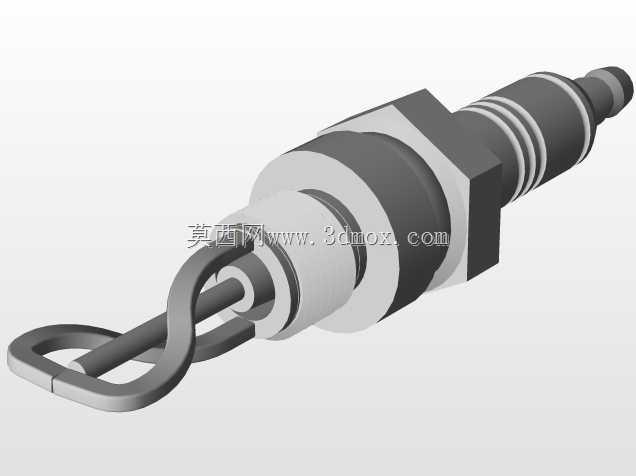

　　在低温工况下的内燃机启动场景中，这类探条是核心的辅助启动部件，主要作用是在发动机冷启动阶段对燃烧室内的混合气进行预热，降低柴油或高粘度汽油的点火门槛，避免低温下燃油雾化不足导致的启动困难、怠速抖动甚至缸内积碳异常堆积问题，广泛适配小排量农用柴油机、通用发电机组动力单元、小型工程机械动力舱等对低温启动性能有要求的动力场景。从结构设计逻辑来看，这款探条采用了分段式同轴布局，最顶端的发热端采用了分叉式环形电热丝结构，相比传统单直丝发热体，这种结构能扩大与进气混合气的接触面积，让热量在燃烧室内的扩散更均匀，不会出现局部过热导致的电热丝早期熔断问题，同时分叉结构的抗震动性能更好，能承受内燃机工作过程中高频往复震动带来的应力冲击，

　　避免长期使用后发热端断裂脱落掉入缸内造成拉缸故障。中间段的螺纹安装基座采用了标准公制细牙螺纹设计，螺纹段的长度经过匹配计算，刚好能适配主流内燃机缸盖的安装孔深度，安装时六角基座的下平面与缸盖安装面之间预留了密封垫片的压合空间，拧紧后能保证燃烧室内的高压燃气不会从安装缝隙泄漏，同时六角结构的尺寸符合常规套筒扳手的操作空间要求，现场维修更换时不需要特殊工装，普通机修工具即可完成拆装。下部的接线端采用了阶梯式缩径结构，末端的接线柱直径匹配通用的低压线束接插件，安装时直接推入即可完成电路连接，不需要额外做接线端子压接，能减少售后装配的工序耗时。设计过程中重点考虑了热膨胀的补偿问题，发热端与基座之间的连接段采用了不同膨胀系数的合金材料过渡，

　　当探条通电加热到工作温度（最高可达900摄氏度左右）时，各段的热伸长量能通过过渡段的微变形抵消，不会因为热胀冷缩导致螺纹连接松动，也不会让发热端因为热应力出现弯折变形。从安装边界来看，这款探条的整体外径最大处不超过20mm，伸入燃烧室的长度控制在45mm以内，不会和活塞在上止点位置时的顶部轮廓发生运动干涉，建模时已经按照内燃机的配气相位、活塞行程做了运动仿真校核，确保全工况下探条的所有外露结构都处于安全运动包络之外。发热端的环形分叉间隙控制在1.5mm，既保证了足够的发热面积，也不会让积碳在缝隙内大量堆积，长期使用后积碳会随着燃烧室内的高速气流被冲刷带走，避免积碳包裹发热体导致预热效率下降。接线端的绝缘层采用了耐高温陶瓷材质，

　　能承受缸盖附近150摄氏度左右的持续工作温度，不会出现绝缘层老化开裂导致的电路短路问题，陶瓷与金属基座之间采用了过盈压装配合，密封等级达到IP67，能抵御发动机舱内的油污、水汽侵蚀，在高湿度、多粉尘的野外作业环境下也能稳定工作。
