不锈钢卡套式针型流量调节阀结构

　　在实验室气路、小型化工试验装置、仪表测量引压管路这类对流量调节精度要求高、通径偏小的流体输送场景里，这类不锈钢针型调节阀是出镜率极高的管路控制元件。不同于大通径截断阀侧重通断可靠性的设计取向，这类小通径调节阀的核心作用是在低压小流量工况下，实现管路内流体流量的精细微调，甚至可以完成微流量级的节流控制，常见于气相色谱仪供气管路、压力表前的引压保护支路、小型反应釜的进料微调管路这类场景，适配的介质多为洁净气体、低粘度轻质油品、无强腐蚀的中性液体，不锈钢材质的阀体也能满足多数常规工况的抗腐蚀需求，避免长期接触流体出现锈蚀卡滞的问题。

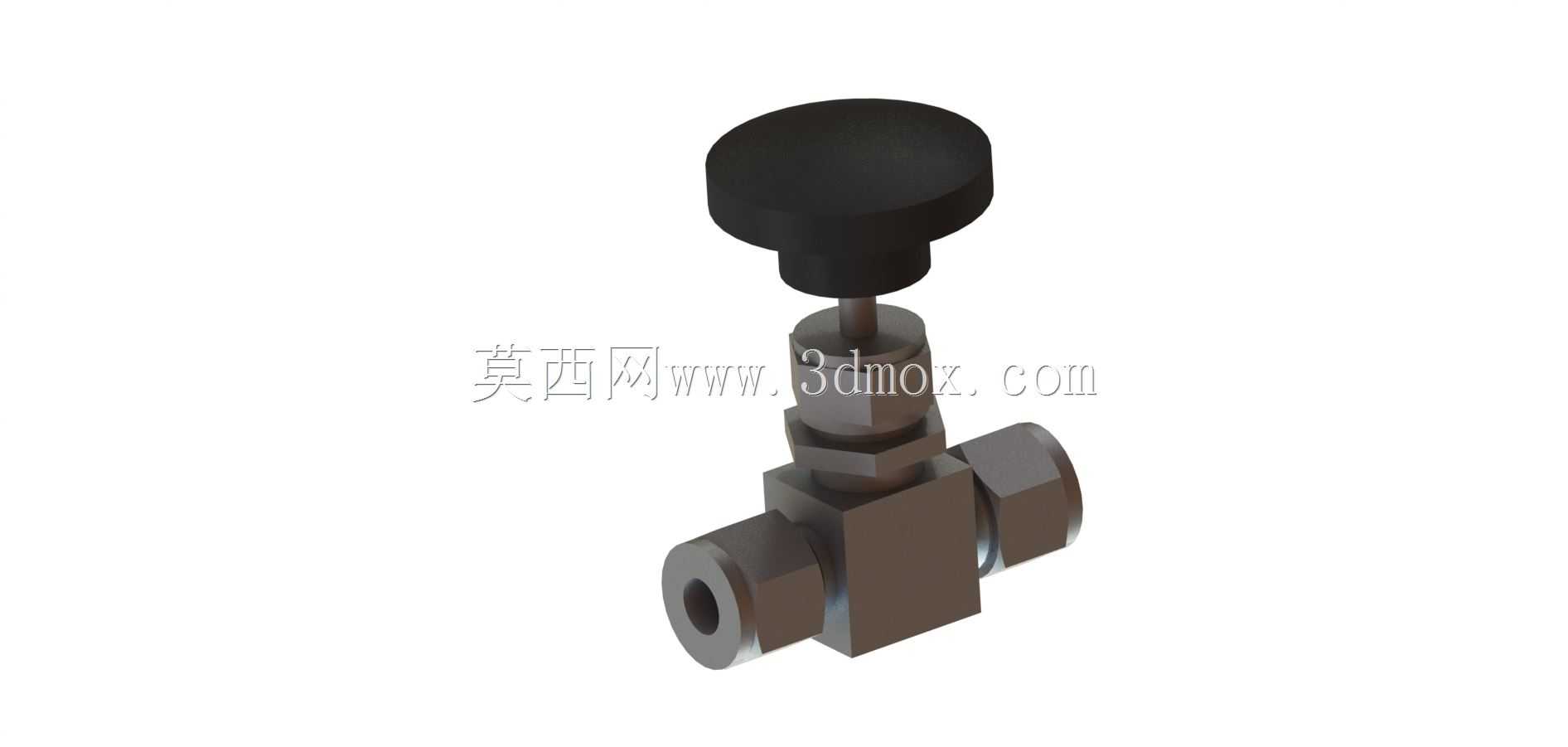

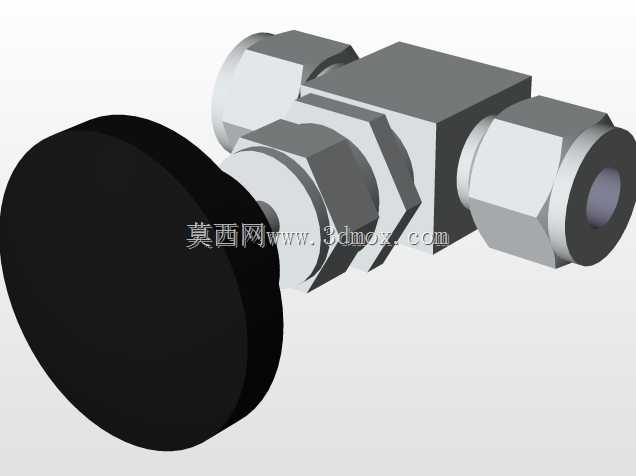

　　从结构设计逻辑来看，这款阀采用角式通径布局，两个接口处于同一水平轴线，操作手轮垂直于接口轴线布置，这种布局的优势在于管路安装时不需要额外做弯头转接，直接将两端卡套接入水平管路即可，手轮朝上的操作姿态也符合现场操作人员的操作习惯，不需要俯身或者探入管路缝隙就能完成调节动作。顶部的黑色手轮采用大直径圆饼造型，表面做了防滑的哑光处理，调节时手指与手轮的接触摩擦力足够，不需要借助额外工具就能完成手动微调，手轮和阀杆的连接部位做了防脱限位，避免调节到最大开度时阀杆直接旋出阀体造成介质泄漏。阀杆部位采用多级密封结构，靠近手轮的位置设置了填料压盖，通过压紧填料来填充阀杆和阀体之间的配合间隙，即使在带压工况下旋转阀杆，也不会出现介质沿阀杆外溢的问题，这一点对引压管路这类带压运行的场景尤为重要，一旦密封失效不仅会造成介质泄漏，还会直接导致压力测量数据失准，影响整套系统的运行判断。

　　阀体的流道设计采用直通式变径结构，介质从一端卡套接口进入后，垂直流向阀针密封位置，通过阀针和阀座之间的配合间隙控制通流面积，再转向90度从另一端接口流出，阀针采用锥形细长结构，阀杆旋转时带动阀针做轴向直线位移，每旋转一圈手轮，阀针的轴向进给量很小，因此可以实现极小通流面积的连续调节，不会出现普通球阀一开就全通、一关就全断的调节死区，能够满足现场对流量做线性微调的需求。两端的连接结构采用卡套式连接设计，不需要在管路上加工螺纹或者焊接法兰，只需要将对应外径的不锈钢管插入接口，拧紧卡套螺母就能完成密封连接，安装效率远高于螺纹连接或者焊接连接，也避免了焊接过程中产生的氧化皮进入管路污染介质，尤其适合洁净度要求较高的仪表气路、实验室管路场景。

　　从安装边界来看，这款阀的整体结构非常紧凑，阀体主体采用方形锻件加工而成，棱角处做了小倒角处理，既避免了加工锐边划伤安装人员，也能在紧凑的管路布局里减少相邻元件的安装干涉。两个接口的轴线到阀体底部的距离、手轮顶部到接口轴线的距离都控制在极小的尺寸范围内，在密集排布的仪表管路架上安装时，不会因为阀体尺寸过大挤占相邻阀件的安装空间，手轮的操作空间预留也很合理，即使相邻位置并排安装同规格的阀，两个手轮之间也留有足够的手指操作间隙，不会出现调节一个阀时误碰相邻阀的问题。在实际选型应用中，这类阀通常需要匹配对应通径的管路，安装时要注意介质流向和阀体上的标识保持一致，虽然角式结构对流向的敏感度低于直通式截止阀，但反向安装时会在阀针背面形成紊流区，长期运行可能会导致阀针冲蚀，影响调节精度和密封寿命。日常维护时只需要定期检查填料压盖的压紧程度，如果出现阀杆部位的微渗，适当拧紧压盖螺母就能补偿填料的磨损量，不需要整体拆解阀体，维护成本很低。
