法兰连接手动截止阀工业结构设计

在市政供水主管网、工业循环水系统、化工介质输送管线的节点位置，这类手动法兰截止阀是应用频次极高的流体控制元件，核心作用是通过阀瓣的升降动作改变通路截面积，实现管路内介质流量的精准调节，同时也可承担管路截断的功能，相比闸阀其调节精度更高，密封面受介质冲蚀磨损的影响更小，适合需要频繁调整开度的工况场景。从实际使用场景来看，这类截止阀常安装在水泵出口端、换热设备进出口、分支管路的起始端，用来平衡管路阻力、调节支路流量分配，避免单支路流量过大导致的系统工况失衡，在民用建筑的给水总立管、工厂循环冷却水的干管节点上，这类带手轮操作的法兰截止阀是运维人员最常接触的管路控制部件。

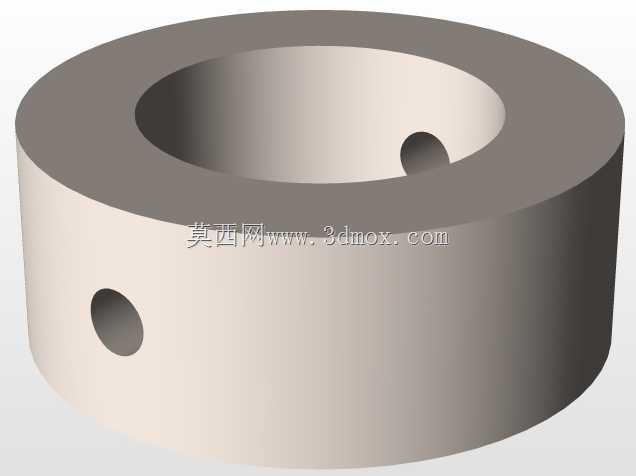

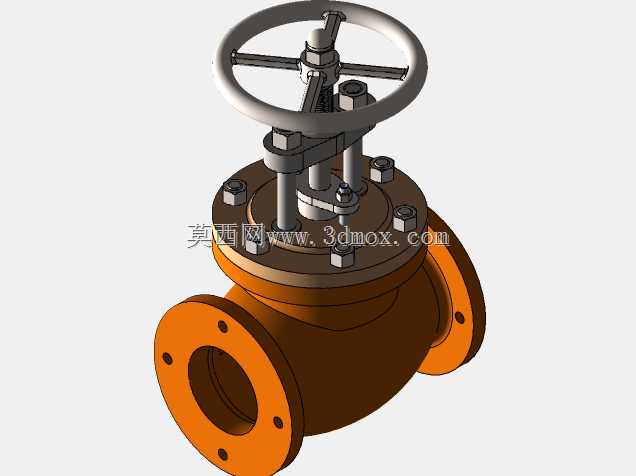

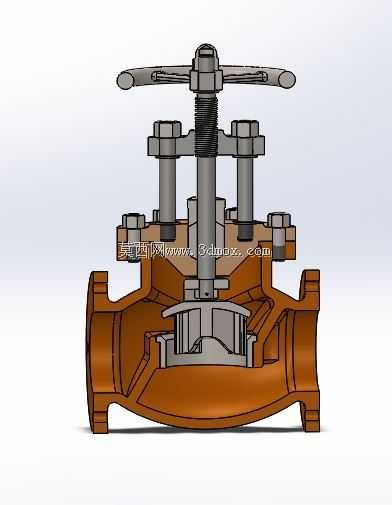

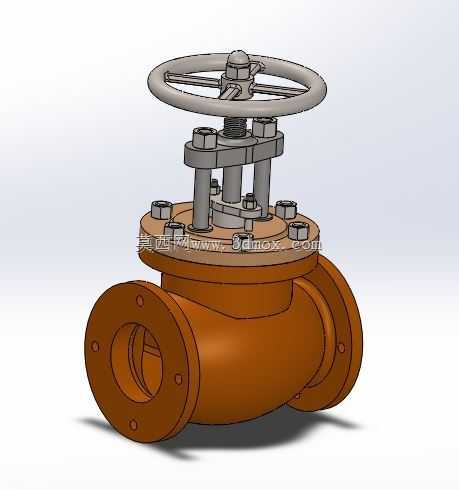

从功能特性上看，该截止阀采用手轮驱动的结构设计，操作时通过旋转顶部手轮带动阀杆做升降运动，阀杆下端连接的密封阀瓣会沿着阀座的轴向方向移动，改变阀瓣与阀座密封面之间的间隙，以此控制介质的通流面积，相比球阀的通断式控制，这种结构可以实现从全闭到全开区间内的任意开度调节，适配不同工况下的流量调节需求。阀体两端采用法兰连接结构，法兰盘上均匀分布螺栓孔，安装时可与管路端的配对法兰通过螺栓紧固，中间加装密封垫片实现接口密封，这种连接方式的密封可靠性高，可承受中低压工况下的管路压力，同时后期检修拆卸也较为便捷，不需要对整段管路进行切割作业。

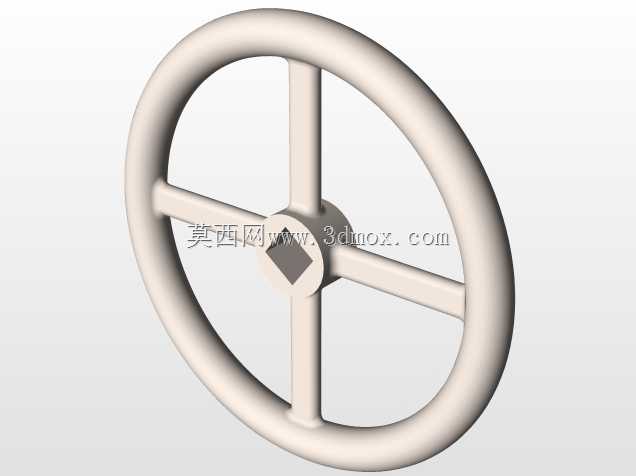

设计过程中首先要考虑的是介质流向的适配性，这类截止阀采用低进高出的流向设计，介质从阀体一侧的法兰口进入，绕过阀瓣下部的腔室后从另一侧法兰口流出，这种流向设计可以在阀门关闭时让密封面承受的介质压力作用在阀瓣后侧，降低阀杆的受力负荷，同时开启阀门时的操作力矩更小，也能避免阀杆长期受到介质直接冲刷导致的密封填料磨损。手轮的尺寸设计经过力矩匹配，在公称压力对应的工况下，操作人员不需要借助额外的加力杆，仅通过手动旋转手轮即可完成阀门的开闭与开度调整，手轮采用轮辐式结构，既保证了操作时的握持受力空间，也尽可能降低了手轮自身的重量，减少阀杆顶部的承重负荷。

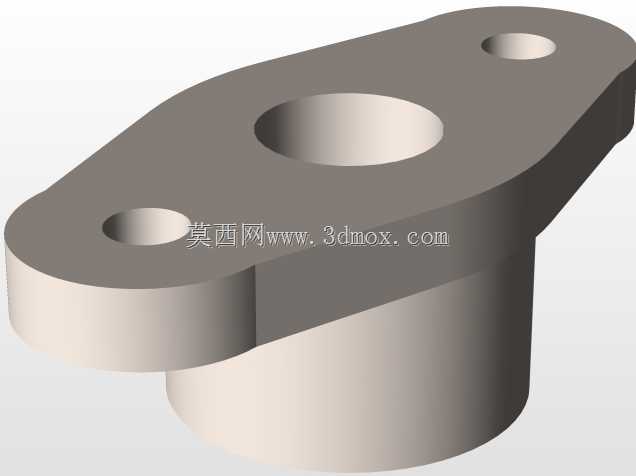

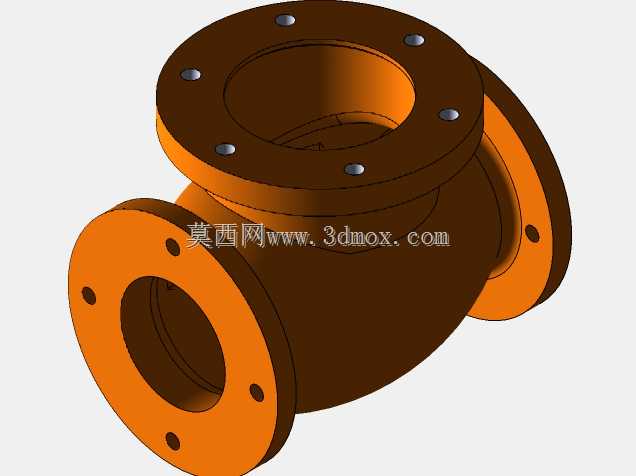

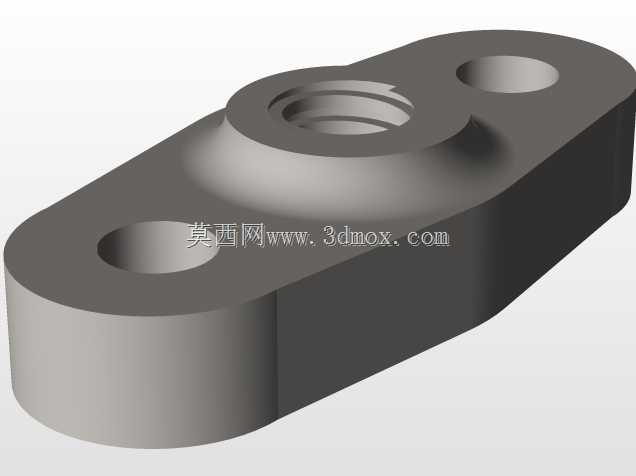

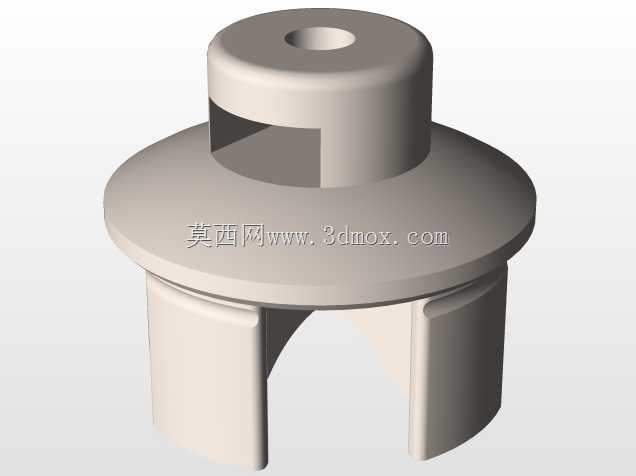

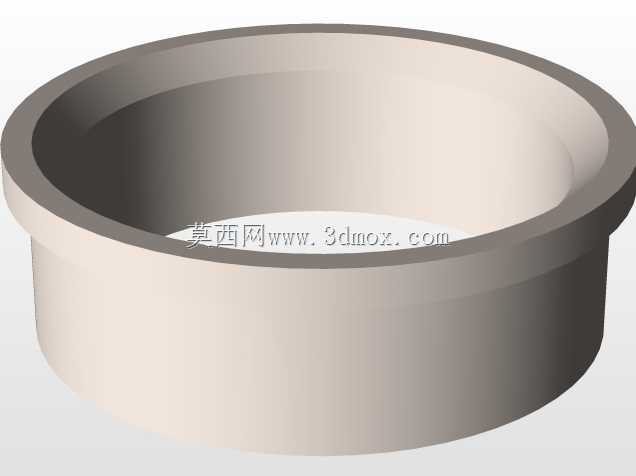

阀体的流道设计采用平滑过渡的腔室结构，尽可能减少介质在阀体内的流动阻力，避免介质在腔室内形成涡流区导致的压损过大，同时阀瓣与阀座的密封面采用锥面配合结构，密封接触面积小，在关闭时可以通过较小的密封比压实现可靠密封，减少内漏的概率。上部的阀杆密封采用填料函结构，通过压盖压紧填料实现阀杆与阀盖之间的动密封，在阀杆做升降运动时可以有效阻挡介质从阀杆间隙处泄漏，压盖上的紧固螺栓可以在填料出现轻微磨损时进行压紧调整，延长密封组件的使用寿命，不需要频繁拆解更换填料。

从安装边界来看，该截止阀的安装需要预留足够的操作空间，顶部手轮上方需要预留不小于手轮直径的操作空间，方便操作人员站立旋转手轮进行开度调整，阀体两侧的法兰对接时需要保证两端管路的同轴度，避免法兰错位导致的密封垫片受压不均出现泄漏，同时安装时要注意阀体上标注的介质流向箭头，与管路内介质的流动方向保持一致，避免装反导致阀门开启力矩过大、密封面冲蚀加剧的问题。手轮的操作高度一般设计在距离操作地面1.2米左右的区间，如果安装位置过高，需要额外加装操作接杆或者操作平台，避免操作人员高空作业带来的安全隐患。

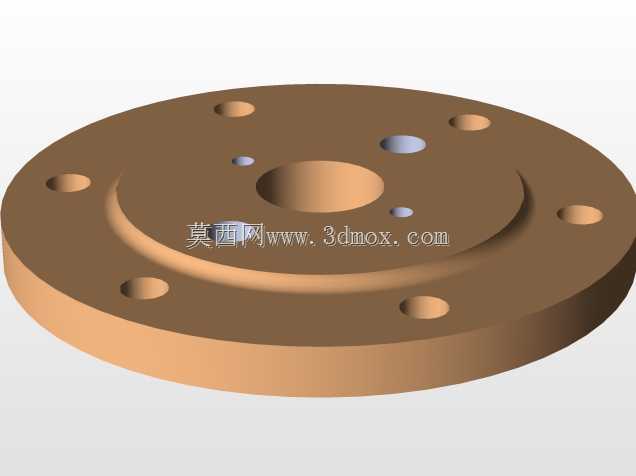

在结构细节设计上，阀盖与阀体之间采用法兰连接加垫片密封的结构，多个螺栓均匀紧固保证阀盖与阀体结合面的密封压力均匀，避免介质从结合面处出现外漏。阀杆上设置有梯形传动螺纹，将手轮的旋转运动转化为阀杆的直线升降运动，梯形螺纹的传动效率适中，自锁性能好，在阀门调整到对应开度后可以实现位置自锁，不会因为介质的压力波动导致阀杆自行转动改变开度，保证流量调节的稳定性。阀体外部的轮廓设计兼顾了结构强度与铸造工艺性，壁厚根据公称压力对应的强度要求进行计算，在介质压力作用下不会出现变形开裂，同时外部的加强筋结构布置在应力集中的腔室转角位置，提升阀体整体的刚性，避免安装紧固螺栓时阀体出现形变。
