椭圆轨迹绘制演示工装结构设计

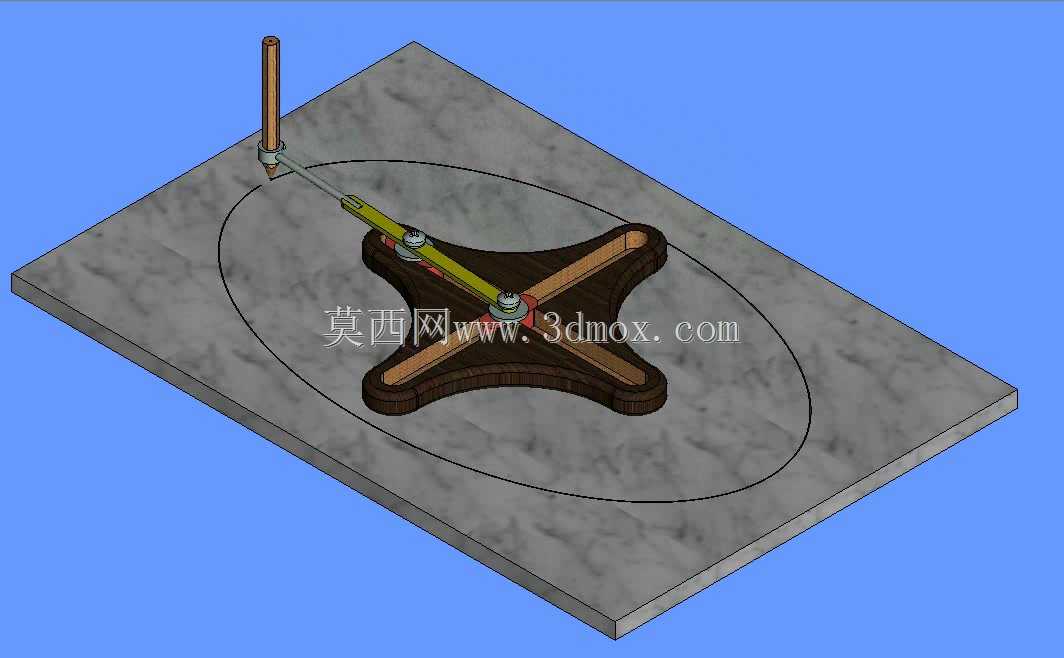

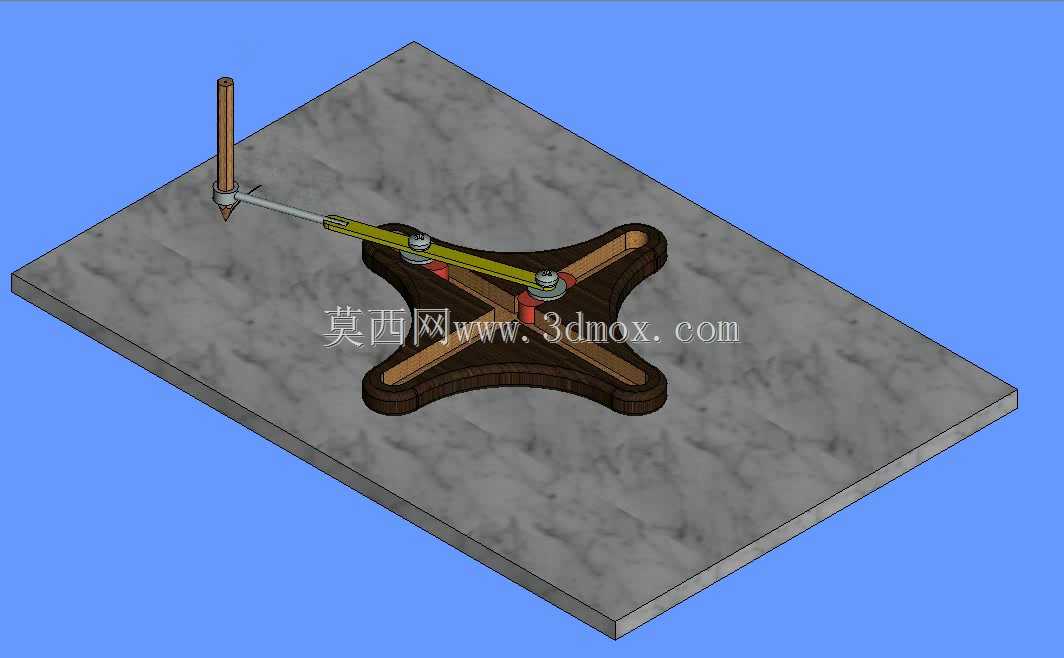

　　这套椭圆轨迹绘制演示装置，主要面向机械原理教学、机构运动验证场景使用，日常可放置在实训台、教学演示台面上，帮助学习者直观理解连杆机构实现非圆轨迹的运动逻辑，也可作为简易划线工装，在薄板、软质板材表面完成标准椭圆轮廓的划线作业，替代传统手工放样划椭圆的繁琐流程，降低非圆轮廓划线的操作门槛。装置整体采用平面连杆组合结构，底部为十字交叉布置的导向滑槽座，滑槽采用内凹式矩形截面设计，两个方向的滑槽垂直正交，交点位于整个底座的几何中心位置，滑槽内部配置可沿槽向自由滑动的导向滑块，滑块与滑槽的配合间隙控制在0.1mm以内，既保证滑动顺畅无卡滞，又避免间隙过大导致的轨迹偏移。十字滑槽座的四个端部做了圆弧过渡处理，既去除加工锐边防止操作划伤，

　　也能优化整体受力分布，避免滑槽端部出现应力集中导致的结构变形。连接两个导向滑块的是长度固定的主连杆，主连杆上设置两个铰接点，分别与两个方向的滑块通过销轴连接，销轴处配置耐磨衬套，减少反复转动带来的磨损，延长装置的使用寿命。主连杆的一端延伸出绘图笔安装座，安装座采用顶丝锁紧结构，可适配不同直径的绘图笔、划针，锁紧后笔杆始终垂直于下方的工作台面，保证绘制出的线条粗细均匀、轮廓清晰。装置放置时，底座直接贴合在平整工作台面即可，无需额外固定，整体占用的台面边界尺寸约为300mm见方，高度方向不超过150mm，不会占用过多实训操作空间，搬运移动也十分便捷。设计过程中，首先根据椭圆轨迹的形成原理，确定十字导向槽的有效行程，

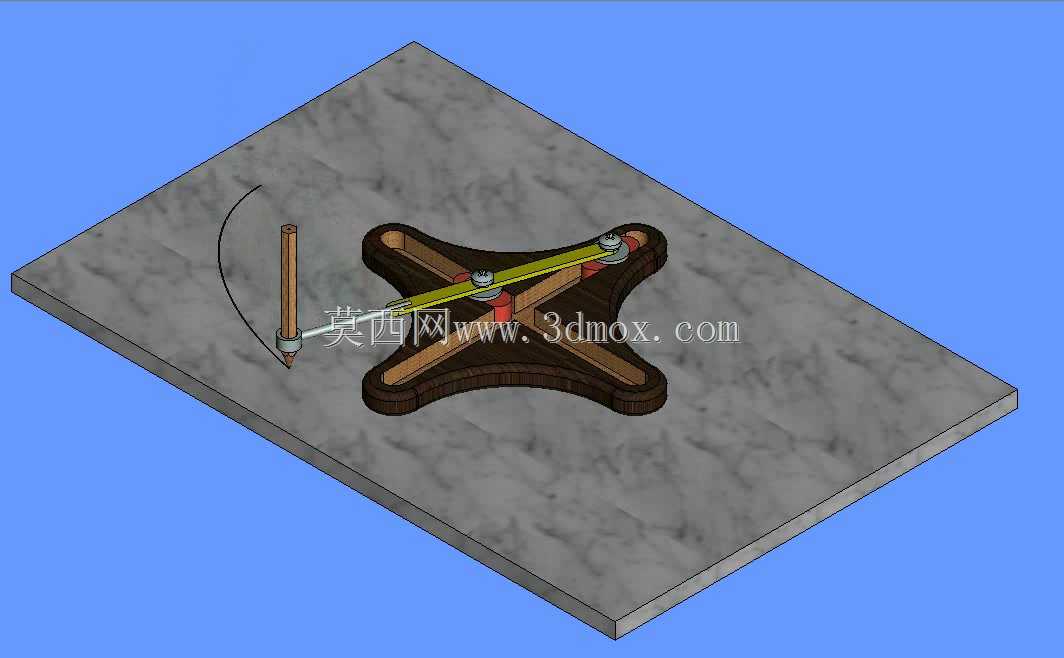

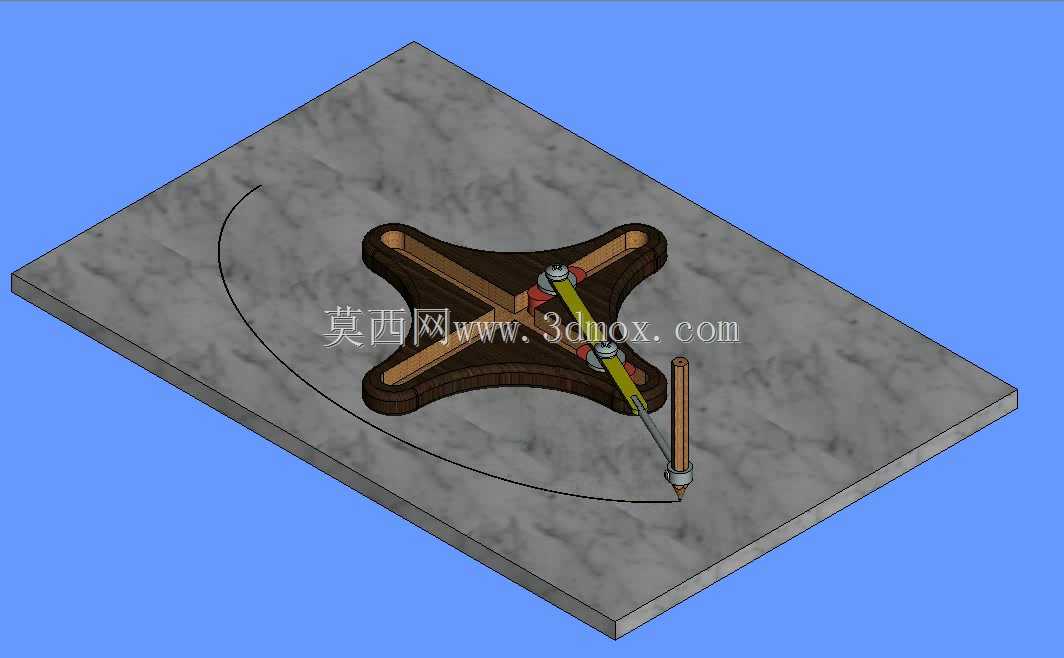

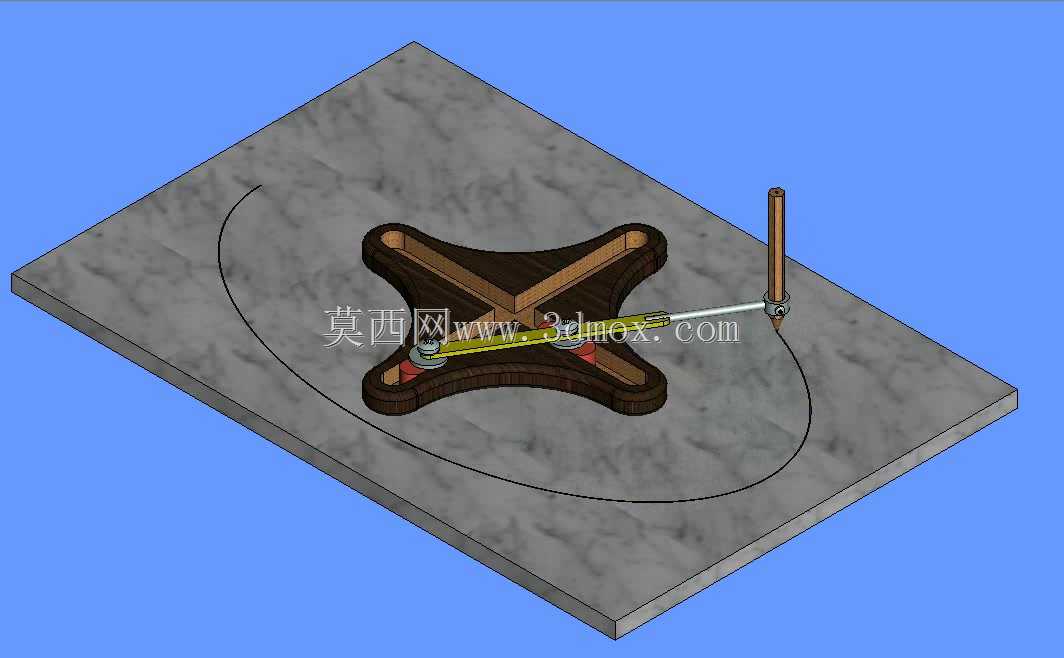

　　两个方向的行程分别对应椭圆的长轴、短轴尺寸范围，通过调整两个铰接点在主连杆上的位置，即可改变绘制椭圆的长短轴比例，适配不同规格的椭圆轮廓绘制需求。主连杆的截面采用矩形钢质结构，保证足够的刚性，避免运动过程中连杆出现挠曲变形，导致绘制的椭圆轮廓出现失真。铰接销轴采用标准圆柱销设计，配合面做淬火处理，表面硬度达到HRC45以上，长期反复转动也不会出现磨损松旷。绘图笔的安装位置在主连杆的外伸端，笔尖到两个铰接点的距离经过精确计算，当两个滑块分别沿十字滑槽做往复直线运动时，笔尖的合成运动轨迹即为标准椭圆，运动过程中无死点位置，手动拨动连杆即可完成整周的轨迹绘制，操作十分轻便。在教学场景使用时，可搭配白板、绘图纸放置在底座下方，

　　手动驱动连杆缓慢运动，即可实时展示椭圆轨迹的形成过程，让学习者直观理解两个垂直方向直线运动合成椭圆轨迹的原理，相比纯公式推导的教学方式，具象化的演示更易理解。在工装划线场景使用时，可将划针安装在笔座位置，调整好长短轴参数后，沿滑槽驱动滑块运动，即可在待加工板材表面划出标准椭圆轮廓，划线精度可控制在0.2mm以内，满足一般钣金件、非金属板材的椭圆轮廓下料划线需求，相比传统的四心圆法近似划椭圆，精度更高，操作步骤更简便。装置的所有运动部件均做了去毛刺处理，外露的铰接端加装防护端盖，避免操作过程中夹手，适合教学场景下学生动手操作使用。滑槽的端面设置有限位挡块，防止滑块运动超程脱出滑槽，保证装置运行的可靠性。整体结构无复杂的传动零件，加工制造难度低，普通的铣削、钻削设备即可完成所有零件的加工，制造成本低廉，适合批量制作作为教学教具，也可作为钳工实训的组合装配练习工件，让学员完成零件加工、装配调试、轨迹验证的全流程实操训练。
