双轮滑轮式起重吊钩结构设计

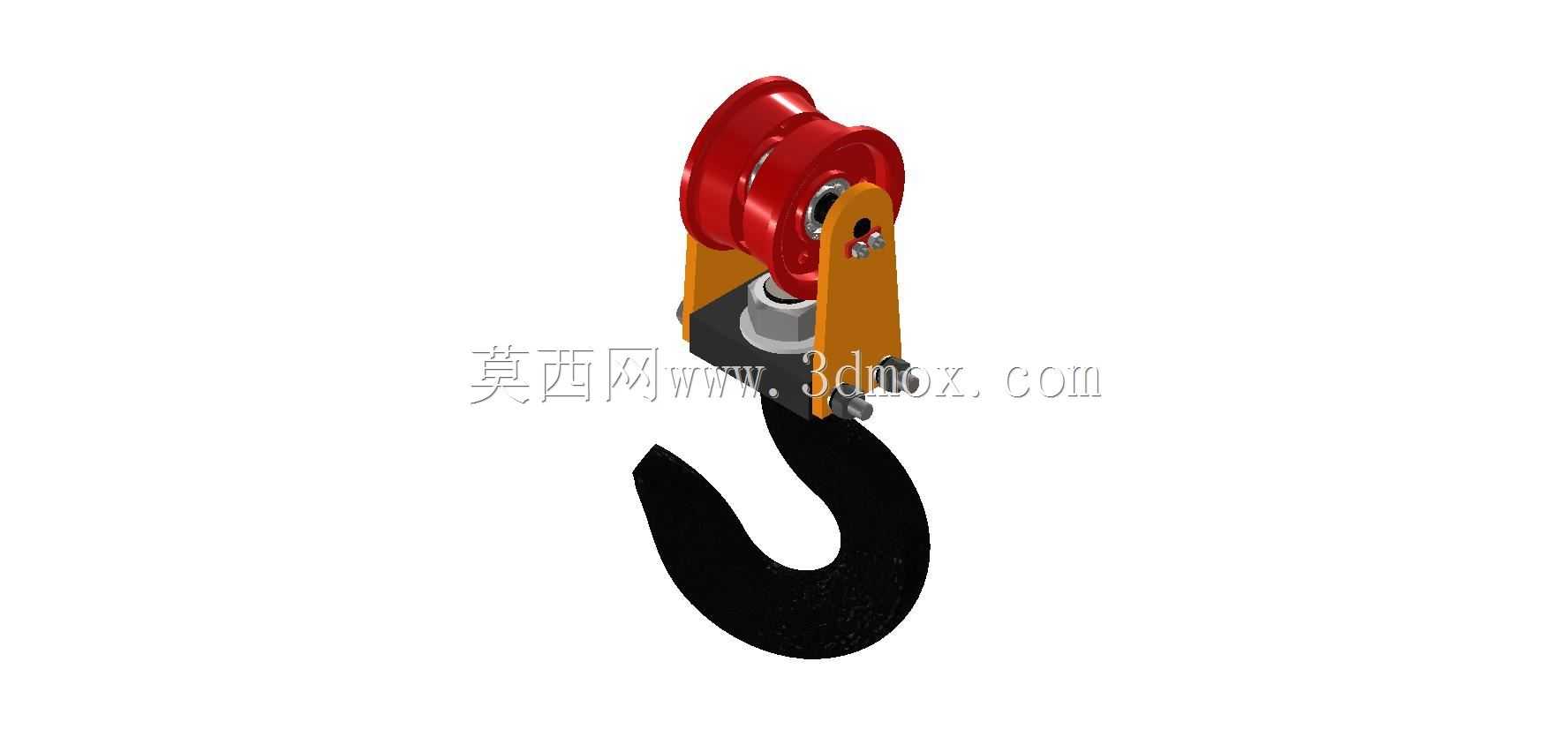

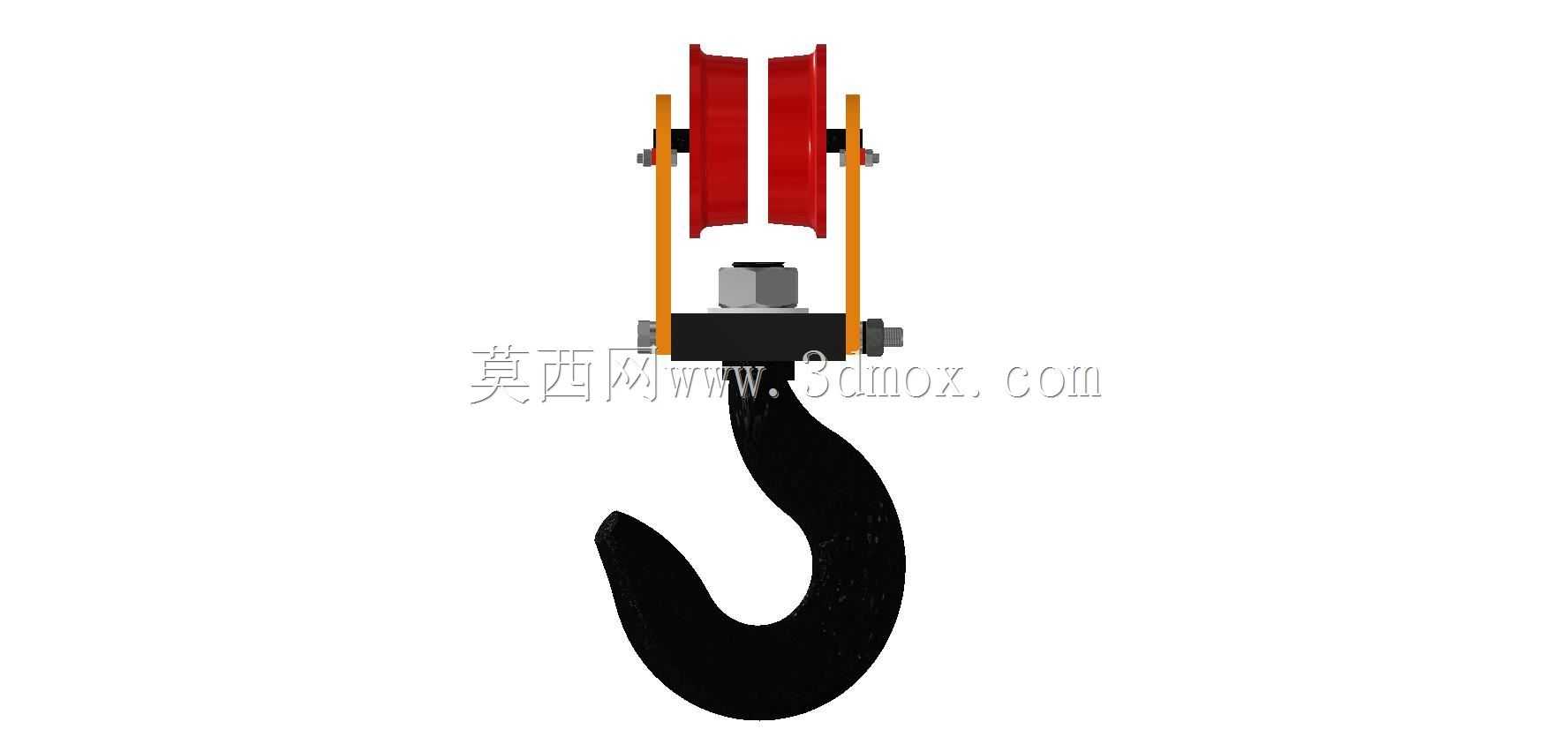

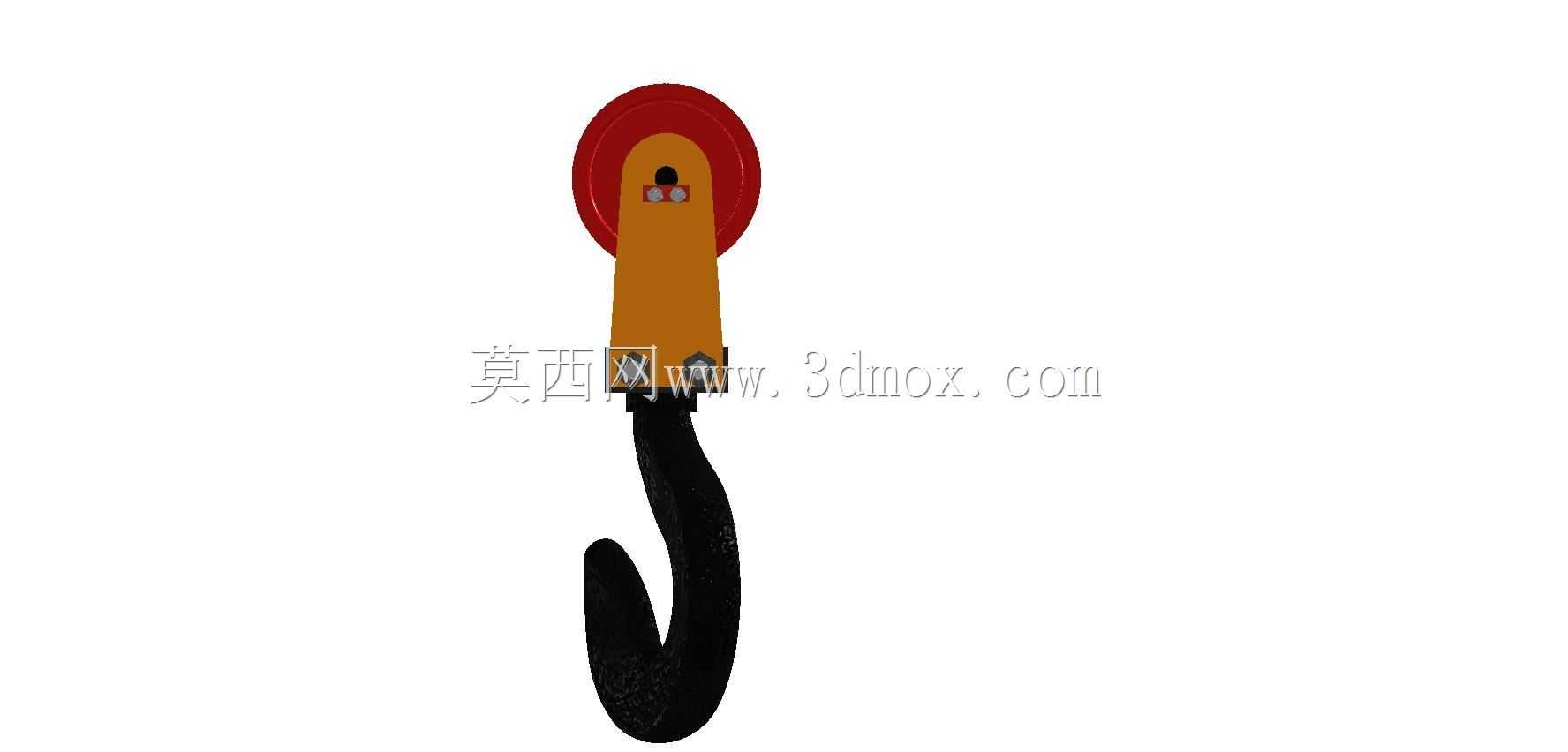

　　在冶金车间的桥式起重机作业工位、港口散货装卸的门式起重机起升端、重型设备安装的履带吊吊点位置，这类带双滑轮的起重吊钩都是直接承载吊重的核心执行部件，区别于单轮轻型吊钩，双轮结构的设计核心是通过两组滑轮分担钢丝绳载荷，降低单根钢丝绳的受力峰值，适配大吨位起升作业的载荷分配需求。从结构组成来看，整个部件从上到下依次为滑轮组支撑侧板、双绳槽滑轮、滑轮轴、推力轴承组件、吊钩横梁、吊钩钩体，两侧的支撑侧板采用长条形合金钢板加工而成，上端预留滑轮轴安装孔，通过锁紧螺母与防松垫片固定滑轮轴，避免作业过程中轴体窜动脱出；两个滑轮平行安装在支撑侧板之间，绳槽弧度匹配对应直径的起重钢丝绳，作业时钢丝绳绕过滑轮绳槽，

　　将起升机构的拉力均匀传递到两侧支撑结构上，同时滑轮内置滚动轴承，可在起升变幅过程中随钢丝绳灵活转动，减少钢丝绳与滑轮之间的滑动磨损，延长钢丝绳使用寿命。滑轮下方的吊钩横梁穿过两侧支撑侧板的下端安装孔，横梁中部套装推力调心滚子轴承，吊钩钩体的上端杆部穿过轴承内圈，通过锁紧螺母固定，这套轴承结构允许吊钩钩体在承载状态下绕垂直轴线360度旋转，方便作业人员调整吊重的朝向，避免起升过程中钢丝绳打扭。钩体采用锻造合金钢加工成型，钩身的弯曲弧度经过载荷验算，钩尖位置设置防脱卡板的安装位，作业时配合防脱装置避免吊索从钩口脱出，钩身截面为梯形渐变设计，从钩颈位置到钩尖位置截面尺寸逐步过渡，匹配不同位置的受力分布，避免应力集中导致的结构失效。

　　从安装边界来看，这类双轮吊钩的整体宽度由两侧支撑侧板的外侧间距决定，安装时需要匹配起重机起升机构的钢丝绳间距，确保两根钢丝绳能够顺利进入对应滑轮的绳槽，不会出现咬绳、偏磨的问题；吊钩的垂直安装高度从滑轮轴中心到钩底最低点的尺寸，需要在起重机起升高度计算时纳入吊具高度范畴，避免吊具占用过多起升行程导致吊重无法提升到预定高度。设计过程中需要重点校核几个关键位置的强度：首先是滑轮轴的弯曲强度，需要考虑额定起重量下的动载系数，按1.25倍额定载荷验算轴的最大弯曲应力，确保轴体不会出现塑性变形；其次是支撑侧板的拉压强度，侧板上端的滑轮轴孔位置是应力集中区域，需要通过倒圆角、增加孔边补强板的方式降低局部应力；再者是吊钩钩体的抗拉强度，

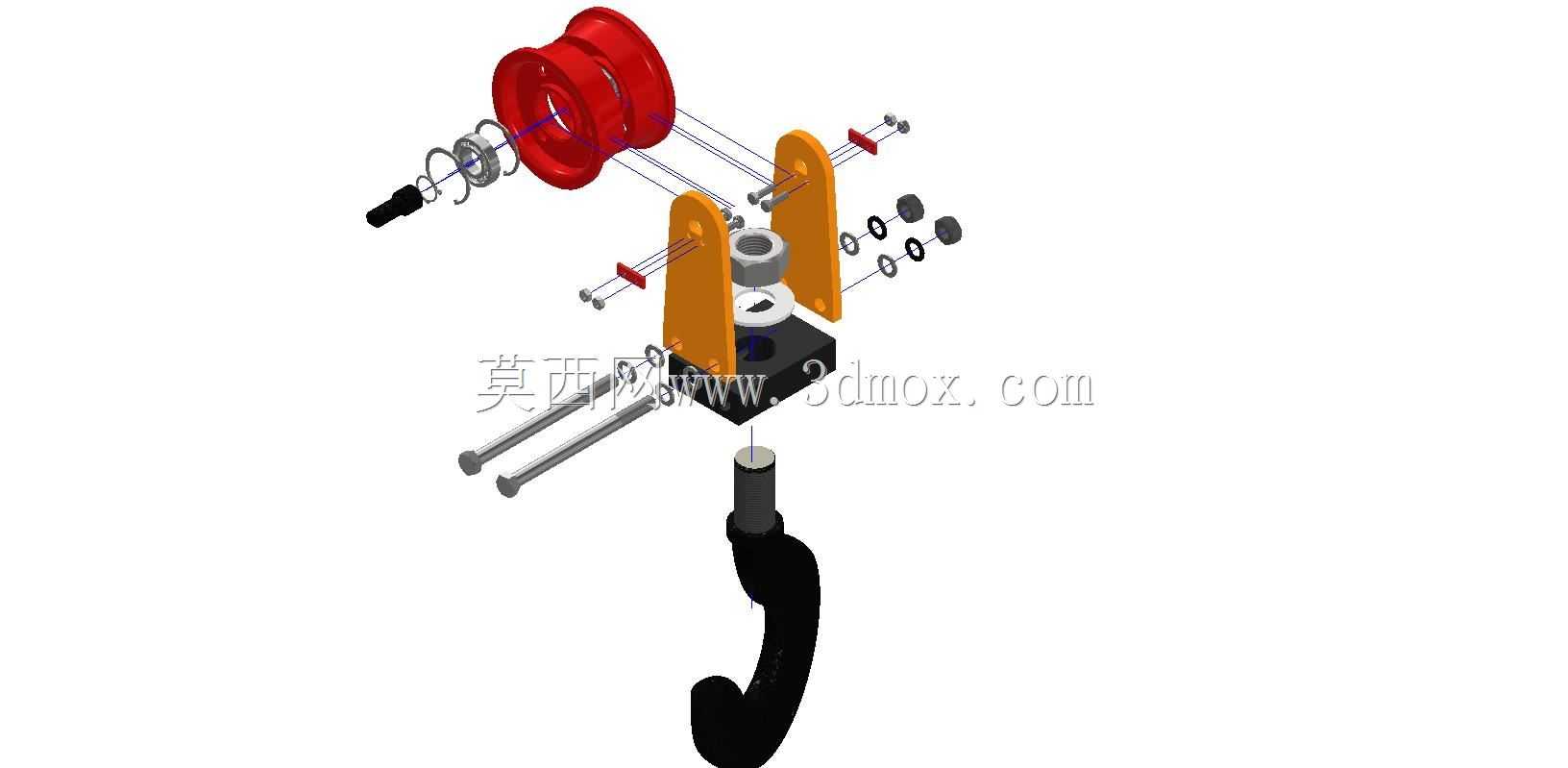

　　钩颈位置的螺纹根部需要做退刀槽圆角处理，避免螺纹应力集中导致断裂，同时钩体的开口度需要满足对应吨位吊索的挂载需求，确保多根吊索能够顺利挂入钩内。在冶金场景使用时，这类吊钩还需要在滑轮外侧加装隔热挡板，避免高温钢渣溅到滑轮绳槽内损坏钢丝绳，同时钩体表面需要做耐高温涂层处理，降低高温辐射对钩体材料力学性能的影响；在港口装卸场景使用时，部件表面需要做镀锌防腐处理，应对海边高盐雾的腐蚀环境，避免结构件锈蚀降低承载能力。实际作业过程中，这类吊钩的滑轮需要定期加注润滑脂，保证轴承转动灵活，吊钩横梁的推力轴承也需要定期检查润滑状态，避免轴承卡滞导致吊钩无法转动，每次作业前都需要检查钩体是否有裂纹、变形，防脱装置是否完好，确保起吊作业的安全性。从建模逻辑来看，整个部件的装配需要先完成各个零件的参数化建模，按照实际装配关系添加配合约束：滑轮与滑轮轴之间添加旋转配合，支撑侧板与滑轮轴之间添加同轴配合与轴向锁紧约束，吊钩与横梁之间添加旋转配合，确保整个装配体的运动自由度与实际部件一致，能够模拟吊钩旋转、滑轮转动的实际动作，方便后续做干涉检查与运动仿真，验证结构在极限摆动角度下是否存在零件碰撞问题。
