双三角支架式辊轴传动支撑结构

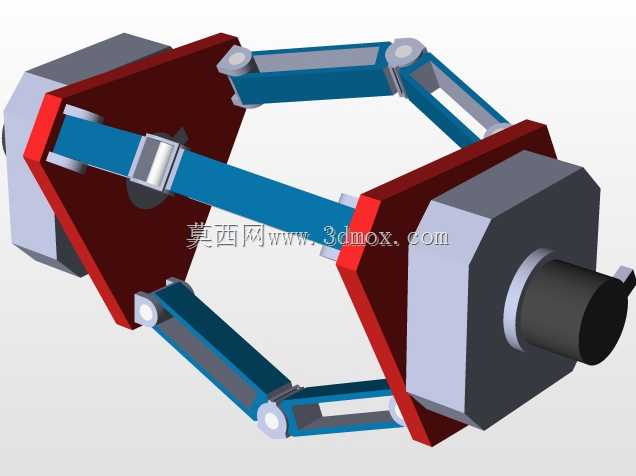

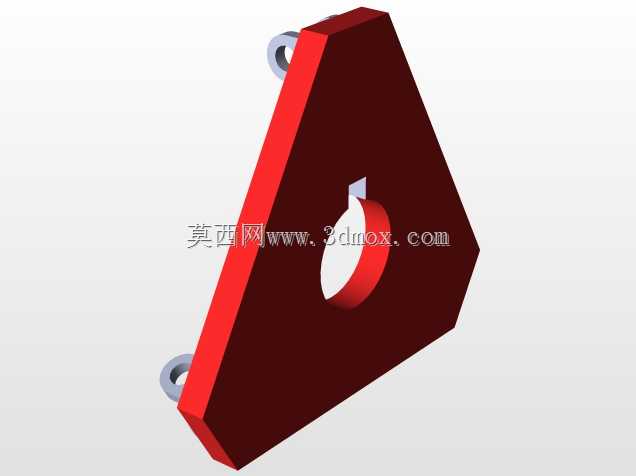

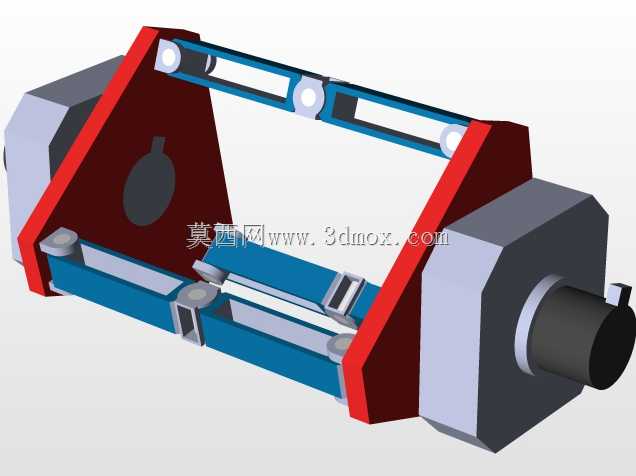

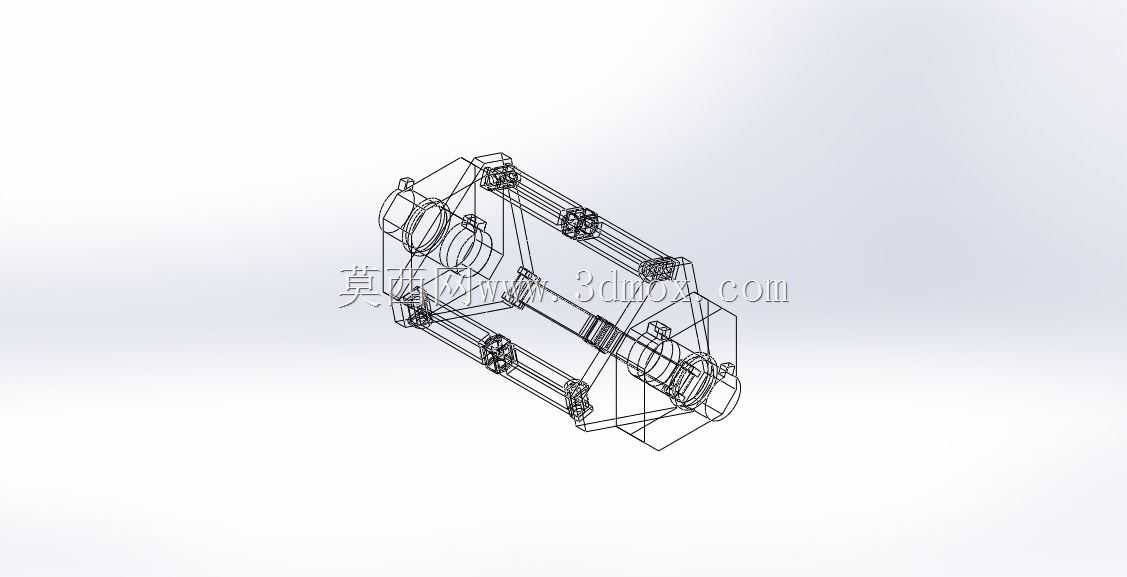

　　这类双三角侧板支撑的辊轴结构，常出现在窄幅物料输送、轻型卷料放卷收卷工位，也可作为小型工装的旋转承载基座使用，在电子辅料分切、包装薄膜导送、小型五金件输送线的从动辊组段十分常见。结构两侧采用三角形板材作为主支撑，是考虑到三角构型的结构刚度优势，在同等板材厚度下，三角形支撑的抗侧向形变能力远高于矩形直板支撑，能有效避免辊轴长期受径向载荷出现的支撑端外撇问题，保证辊轴的回转同轴度。两侧三角支撑板的内侧设置有平行的连杆结构，这些连杆并非单纯的加强筋，一方面通过两端的铰接点位将两侧三角板连接为刚性整体，抵消单侧支撑受力时的扭转变形，另一方面部分连杆可作为导料杆的安装基座，适配不同幅宽物料的导向需求，无需额外在支撑侧板上打孔焊接安装座，

　　减少二次加工对支撑结构强度的破坏。端部的辊轴装配段采用了阶梯式轴座设计，轴座与三角支撑板通过螺栓组刚性连接，轴座内预留了轴承安装腔，可适配深沟球轴承或者含油铜套的安装需求，根据实际使用场景的转速、载荷灵活选择回转支撑件：如果是高速轻载的薄膜导送场景，选用深沟球轴承降低回转阻尼，避免薄膜拉扯出现张力不均；如果是低速重载的小型工件输送场景，选用含油铜套提升承载能力，降低维护频次。设计时需要重点把控两侧轴座的同轴度公差，通常安装端面的同轴度要控制在0.05mm以内，否则辊轴回转时会出现径向跳动，轻则导致输送的物料跑偏、卷料收卷不齐，重则加剧轴承磨损，缩短组件使用寿命。三角支撑板的斜边做了倒角处理，并非单纯的外观优化，

　　主要是避免安装调试过程中尖锐边角划伤操作人员，同时也能减少工位上的积料，避免生产过程中碎屑、边角料堆积在支撑夹角处难以清理。两侧三角板的底部预留了统一规格的安装孔位，孔位间距按照常规工业铝型材的槽距标准设计，可直接安装在欧标4040或者4080铝型材机架上，无需额外制作过渡连接板，降低整线装配的加工成本。辊轴的伸出端可根据需求安装同步带轮、链轮或者联轴器，对接动力端实现主动传动，也可以作为从动辊依靠物料摩擦力带动回转，适配不同的工位动力布局。在实际选型应用时，需要核算辊轴的径向载荷上限，结合输送物料的单平米重量、幅宽、运行速度，确认支撑板材的厚度、连杆的直径以及轴座的规格，避免长期过载出现结构变形。比如应用在锂电池极片输送工位时，

　　还需要在支撑结构上预留静电刷的安装位，将辊轴上的静电及时导出，避免静电积累击穿极片；应用在食品包装线的导送工位时，支撑板材和辊轴可选用304不锈钢材质，连杆做抛光处理，满足食品生产的卫生清洁要求。这类结构的拆解维护也十分便捷，拆除轴座与三角板的连接螺栓即可将辊轴整体抽出，更换轴承或者清理辊面附着的杂物时无需拆解整个支撑框架，大幅降低设备运维的时间成本。
