阻尼谐波振荡数学摆实验装置结构

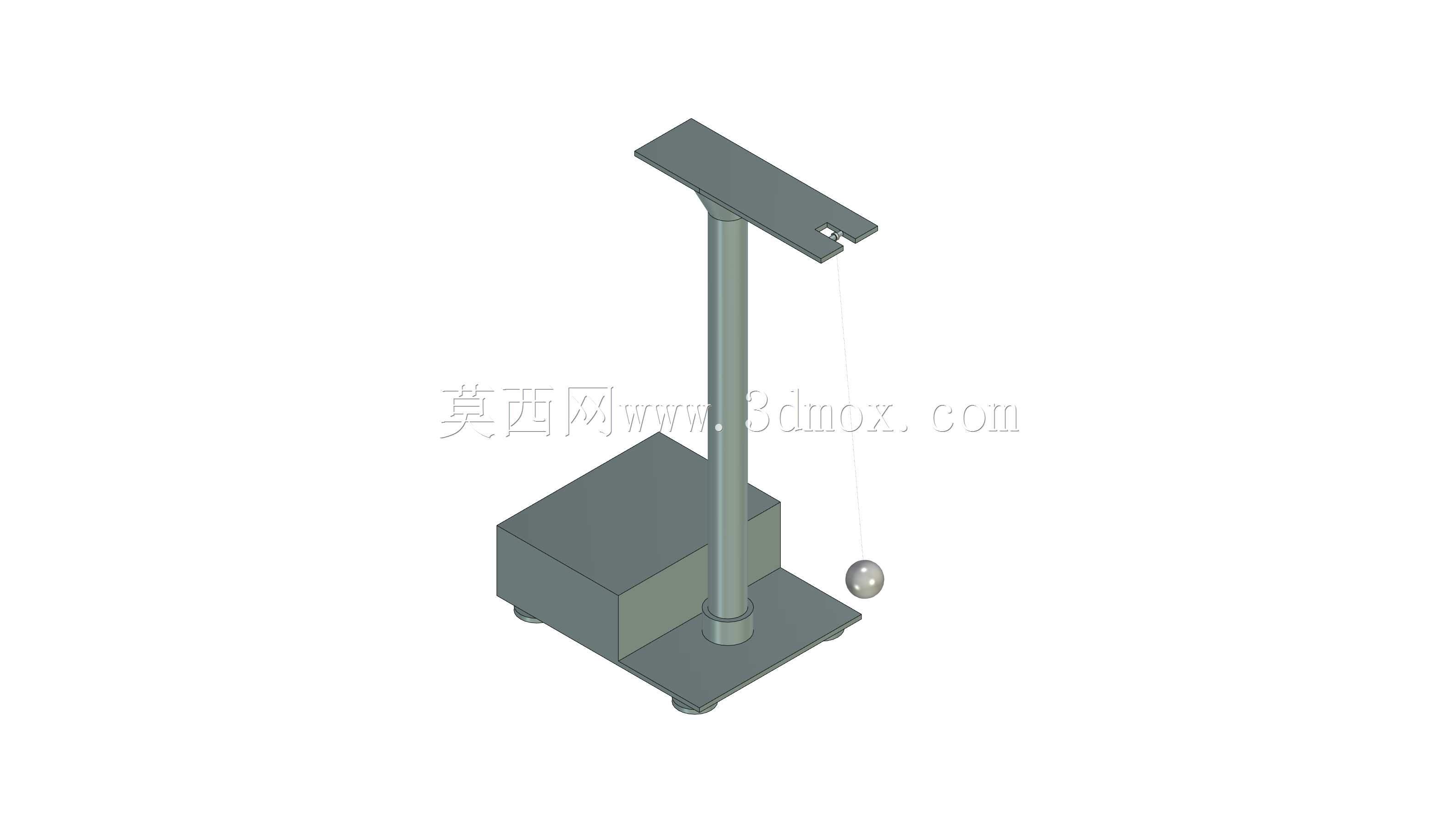

　　这套阻尼谐波振荡数学摆结构，主要面向高校物理实验室、力学研究机构的振动特性验证场景使用，日常承担阻尼振动规律演示、谐波振荡参数采集、简谐运动影响因子验证等实操任务，能帮助研究人员直观观测有阻尼状态下摆动系统的振幅衰减规律、周期变化特性，获取不同阻尼系数下的振动响应数据，为振动理论研究、隔振结构设计提供实测参考依据。整套装置采用立式落地布局，底部为配重式安装基座，基座整体采用矩形箱式结构，内部预留配重填充腔体，可根据实验需求增减配重块重量，保证摆动过程中基座无滑移、无附加振动，基座底面设置四个可调式支撑脚，可在不平整的实验台面上快速调平，调平行程覆盖15mm范围，适配绝大多数实验室台面的安装平整度要求。基座上方垂直安装圆柱形支撑立柱，

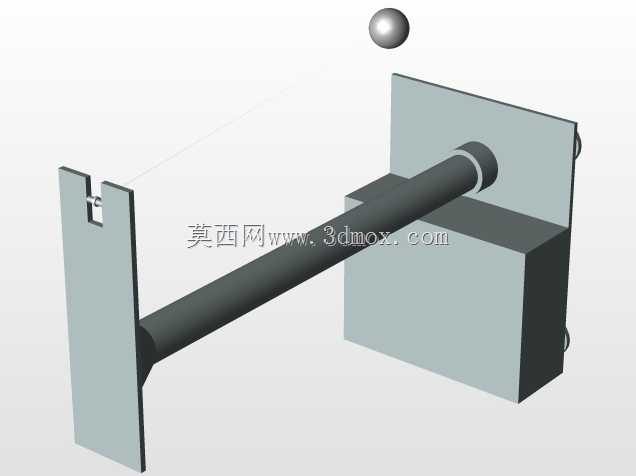

　　立柱采用空心薄壁圆管结构，在保证整体支撑刚度的前提下降低自身重量，立柱与基座之间采用法兰盘加定位销的连接方式，装配后立柱轴线与基座安装面的垂直度公差控制在0.1mm/m以内，避免立柱倾斜带来的摆动分力干扰实验数据。立柱顶端设置水平伸出的悬臂结构，悬臂末端安装摆线悬挂组件，悬挂点采用高精度微型轴承作为转动副，转动摩擦阻力控制在极小范围内，尽可能降低铰接点摩擦对阻尼振荡数据的干扰，摆线采用低蠕变的高强度复合纤维材质，长度可根据实验参数需求在200mm至800mm范围内连续调节，调节后通过锁紧夹头固定，保证摆动过程中摆线长度无滑移变化。摆线末端连接球形摆锤，摆锤采用密度均匀的金属材质加工，质心与摆线轴线严格重合，

　　避免摆动过程中出现摆锤自旋、偏摆等异常工况。装置配套的阻尼调节模块设置在摆锤运动路径侧方，可通过调节阻尼作用间隙、更换阻尼介质的方式改变系统阻尼系数，模拟欠阻尼、临界阻尼、过阻尼三种不同的振荡状态，满足不同实验方案的参数设置需求。从设计思路层面，这套结构在建模阶段优先保证各运动部件的同轴度与质心位置精度，所有转动副的间隙控制在0.02mm以内，避免装配间隙带来的运动冲击与非线性振动干扰；整体结构的固有频率经过前期仿真校核，远高于数学摆的工作振荡频率范围，防止装置自身结构共振影响实验结果。安装边界方面，整套装置落地后占用的平面尺寸为450mm*300mm，立柱顶端距离安装基面的最大高度为1200mm，

　　摆锤摆动过程中水平方向的最大运动半径为850mm，安装时需在装置周边预留不小于100mm的安全操作间隙，避免摆锤运动过程中与周边实验设备、操作人员发生碰撞。日常使用过程中，可根据实验需求快速更换不同质量的摆锤、不同线径的摆线，调整阻尼模块的作用强度，完成不同变量下的振荡特性测试，结构上所有可拆卸连接部位均设置了定位标识，重复装配后的位置精度可控制在0.05mm以内，无需每次装配后重新进行位置校准，能有效提升实验准备阶段的工作效率。建模过程中对所有运动部件的质量属性、质心位置都进行了精准赋值，可直接导入动力学仿真软件进行振荡过程的运动学、动力学仿真计算，获取振幅衰减曲线、周期变化数据、速度加速度响应特性等参数，与实体实验采集的数据形成对照，辅助研究人员修正振动理论计算模型。
