仿生扑翼飞行器扑动传动机构设计

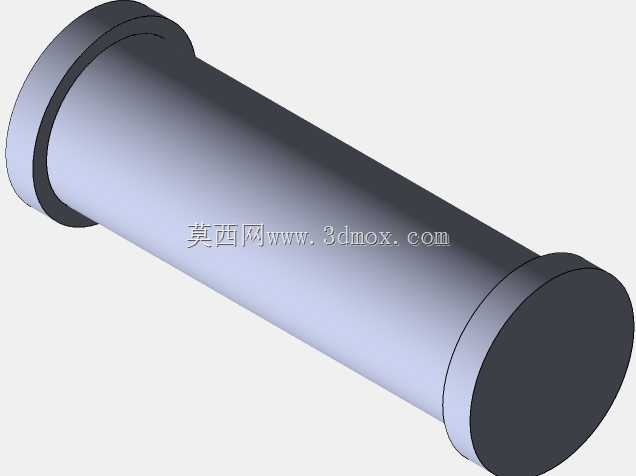

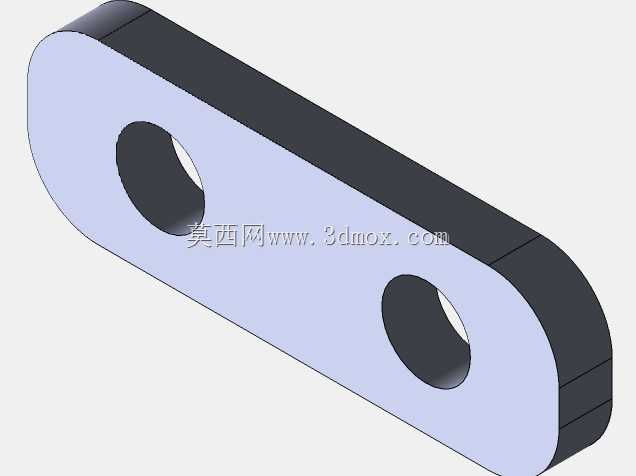

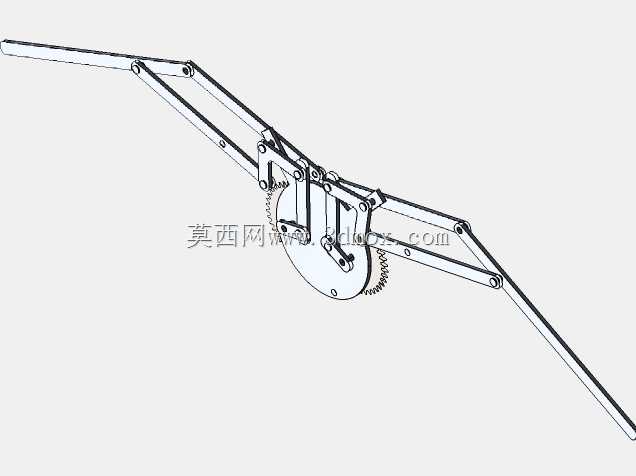

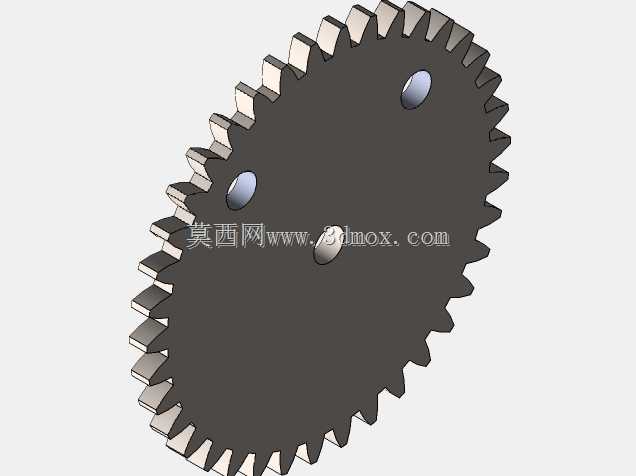

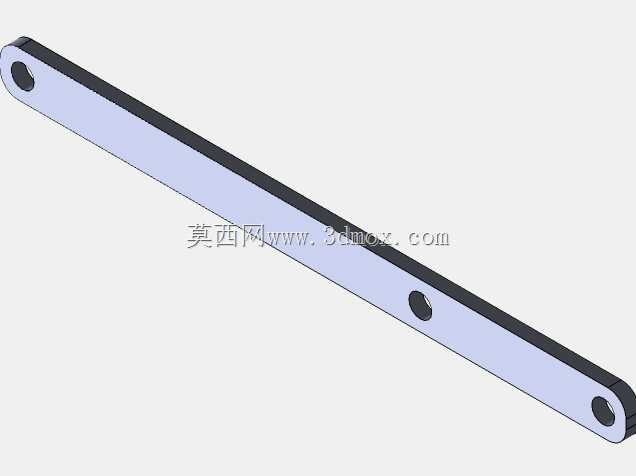

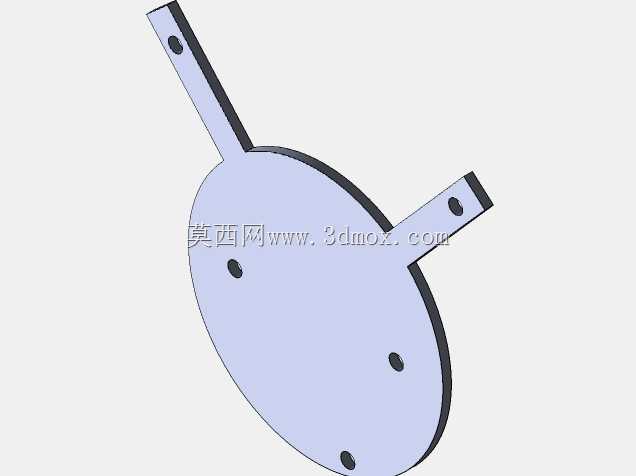

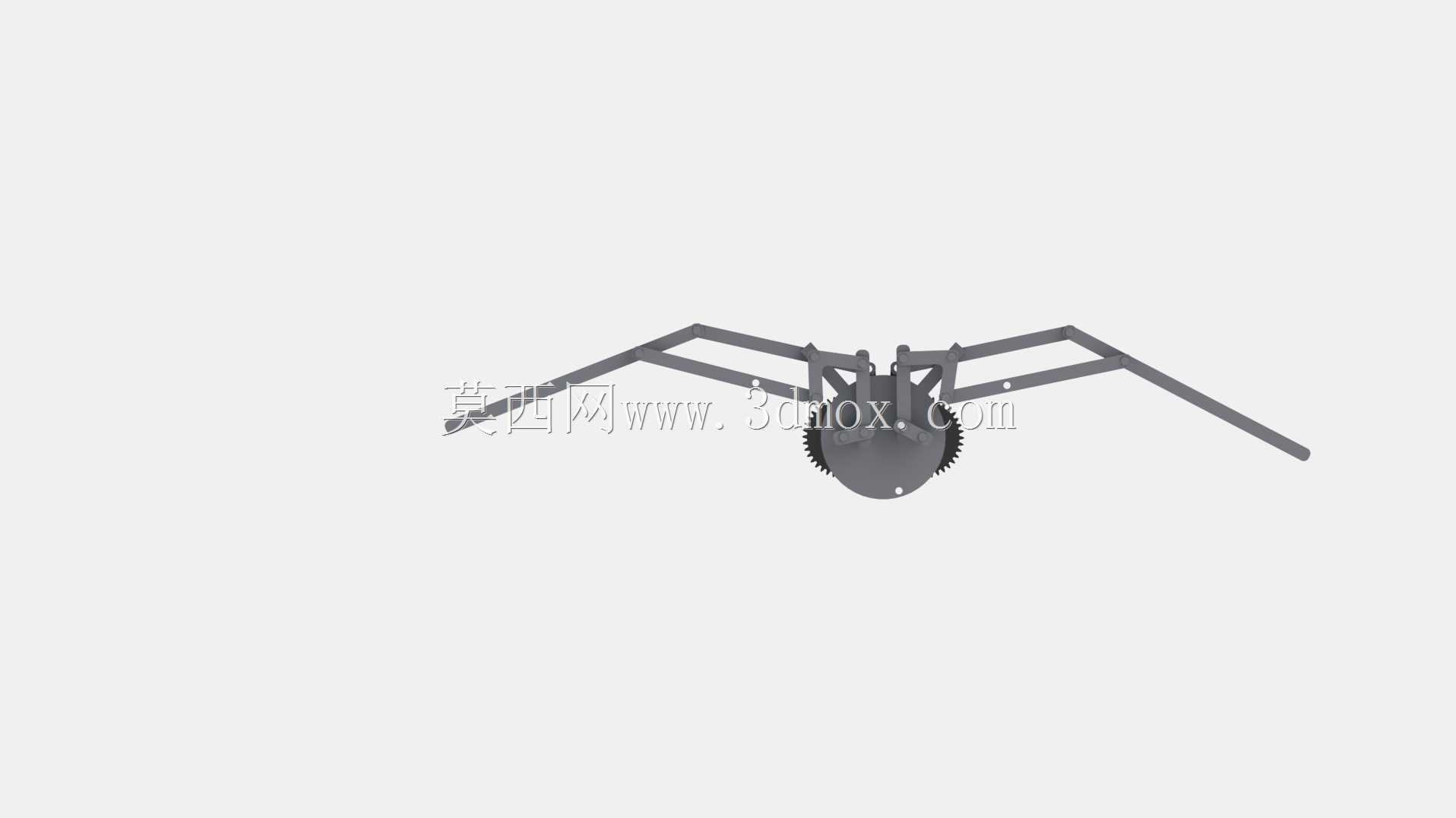

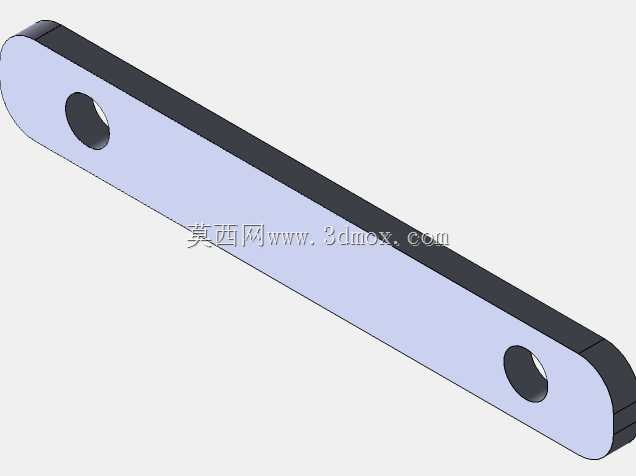

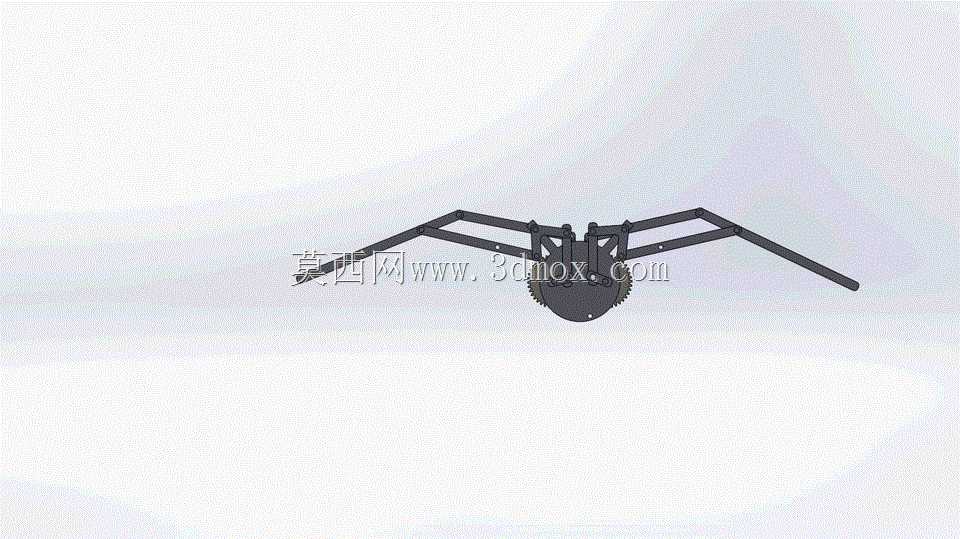

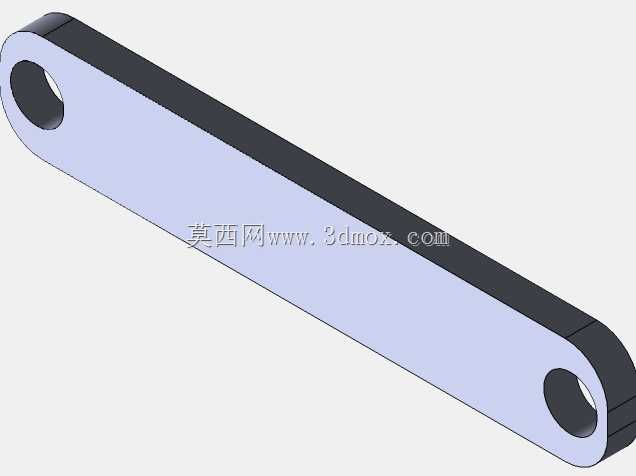

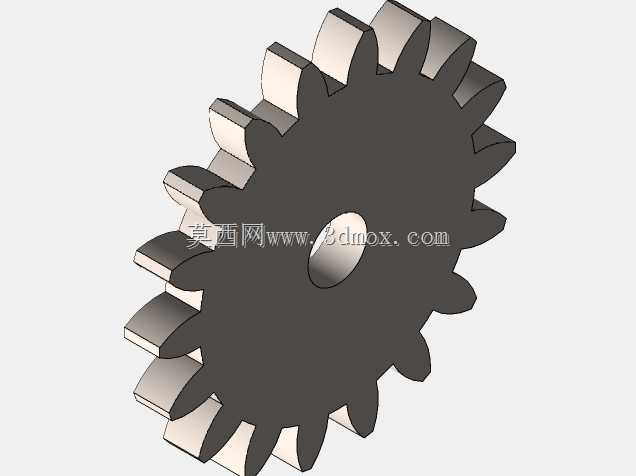

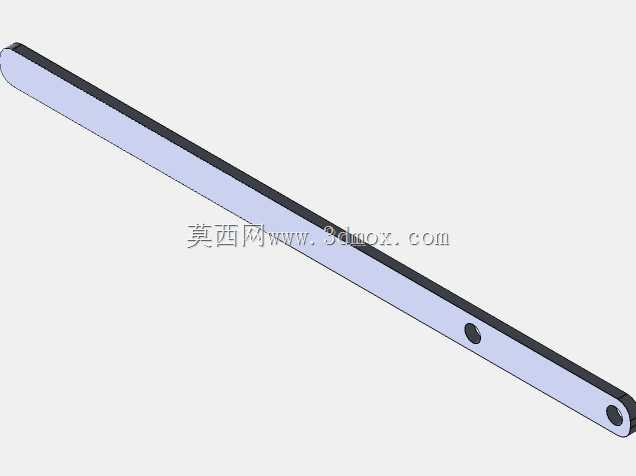

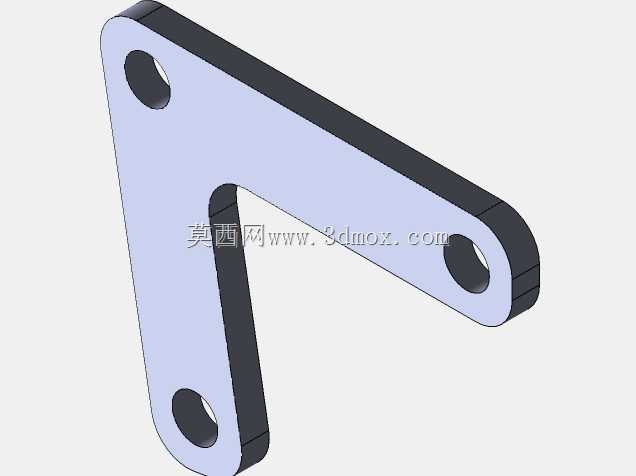

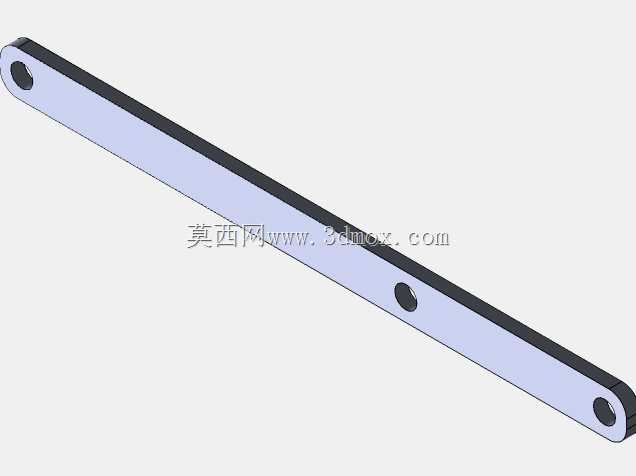

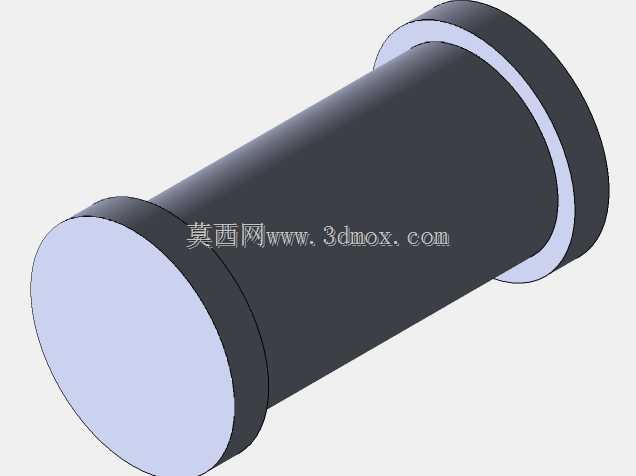

　　这套扑翼机构的核心设计逻辑，是围绕仿生扑翼飞行的运动特性搭建传动链路，区别于固定翼、多旋翼的动力输出形式，扑翼飞行需要将连续旋转运动转化为两侧翼面的周期性上下扑动，同时要保证左右翼面的运动相位完全对称，避免飞行过程中出现偏航力矩。从结构布局来看，核心动力输入为中心位置的齿轮副，通过齿轮啮合将动力分流到两侧的连杆组，每侧翼面的连杆采用多段铰接形式，模拟鸟类翅根到翅尖的运动轨迹，在扑动过程中不仅能实现上下方向的主运动，还能通过连杆铰接点的位置约束，让翼面在上下行程中自然形成迎角变化，上扑阶段翼面迎角减小降低空气阻力，下扑阶段迎角增大提升升力转化效率，这也是仿生扑翼相比刚性翼面扑动结构能效更高的关键设计点。

　　在实际应用场景中，这类扑翼机构主要适配微型仿生扑翼飞行器，可用于低空近距离侦察、复杂地形环境探测、室内狭小空间巡检等场景，相比多旋翼飞行器，扑翼飞行的噪音更低、气动干扰更小，在贴近植被、建筑缝隙等复杂环境下的通过性更强，同时仿生外形的视觉隐蔽性更好，适合对隐蔽性有要求的作业场景。设计过程中重点控制了机构的整体重量，所有连杆、齿轮部件都采用轻量化结构设计，铰接位置的间隙控制在0.02mm以内，既避免运动卡滞，又减少间隙带来的运动误差，防止翼面扑动过程中出现多余振动影响飞行稳定性。

　　从安装边界来看，整个机构的核心传动部分集中在中心直径35mm的圆形安装区域内，两侧连杆完全展开后翼展方向的总宽度为220mm，上下扑动的最大行程为80mm，安装时需要保证中心齿轮组的轴线与飞行器机身轴线完全重合，两侧连杆的铰接点同轴度误差不超过0.05mm，否则会出现两侧翼面扑动幅度不一致的问题，直接影响飞行姿态控制。机构的动力输入接口为中心齿轮的D型轴孔，可直接适配微型直流减速电机的输出轴，不需要额外加装传动转接件，减少整体传动链路的重量损耗。

　　功能特性上，这套机构的传动比经过反复调校，齿轮组的减速比设定为1:12，匹配常用的7mm直径微型空心杯电机时，可实现每秒8-12次的扑动频率，刚好覆盖小型扑翼飞行器的最优扑动频率区间，在该频率区间内翼面产生的升力足够带动10g以内的整机重量，同时功耗控制在合理范围内，能保证足够的续航时间。连杆的铰接位置采用了无油自润滑的设计思路，铰接轴与孔的配合选用间隙配合公差，不需要额外添加润滑脂，避免低温环境下润滑脂粘度增大导致机构运转阻力上升，适配不同温度环境下的作业需求。

　　设计过程中还考虑了翼面的安装兼容性，两侧连杆最外端的翼面安装座预留了标准的2mm安装孔位，可适配碳纤维杆、竹制骨架等不同材质的翼面支撑骨架，安装座的角度可根据翼面的初始迎角需求进行微调，方便后续根据不同的翼面材质、尺寸调整初始气动参数。整个机构的所有运动部件都做了运动干涉校验，在最大扑动行程下，两侧连杆与中心机身、相邻铰接部件之间的最小间隙保持在1mm以上，不会出现运动过程中部件剐蹭卡滞的问题，同时齿轮副的重合度大于1.2，保证传动过程平稳无冲击，减少高速扑动时的振动噪音。

　　在实际装配调试环节，需要先预装中心齿轮组，手动转动输入轴检查齿轮啮合是否顺畅，无卡滞点后再依次安装两侧的连杆组件，每安装一段连杆都要手动扳动翼面模拟扑动动作，确认铰接点转动灵活无虚位，最后再紧固所有铰接轴的限位卡簧，防止飞行过程中铰接轴松脱导致机构失效。这套机构的结构件全部可采用注塑或者激光切割工艺加工，加工难度低，适合小批量试制或者教学演示场景使用，也可作为仿生扑翼飞行器的基础传动平台，后续可通过调整连杆长度、铰接点位置来改变扑动幅度和翼面运动轨迹，适配不同尺寸、不同起飞重量的扑翼飞行器设计需求。
