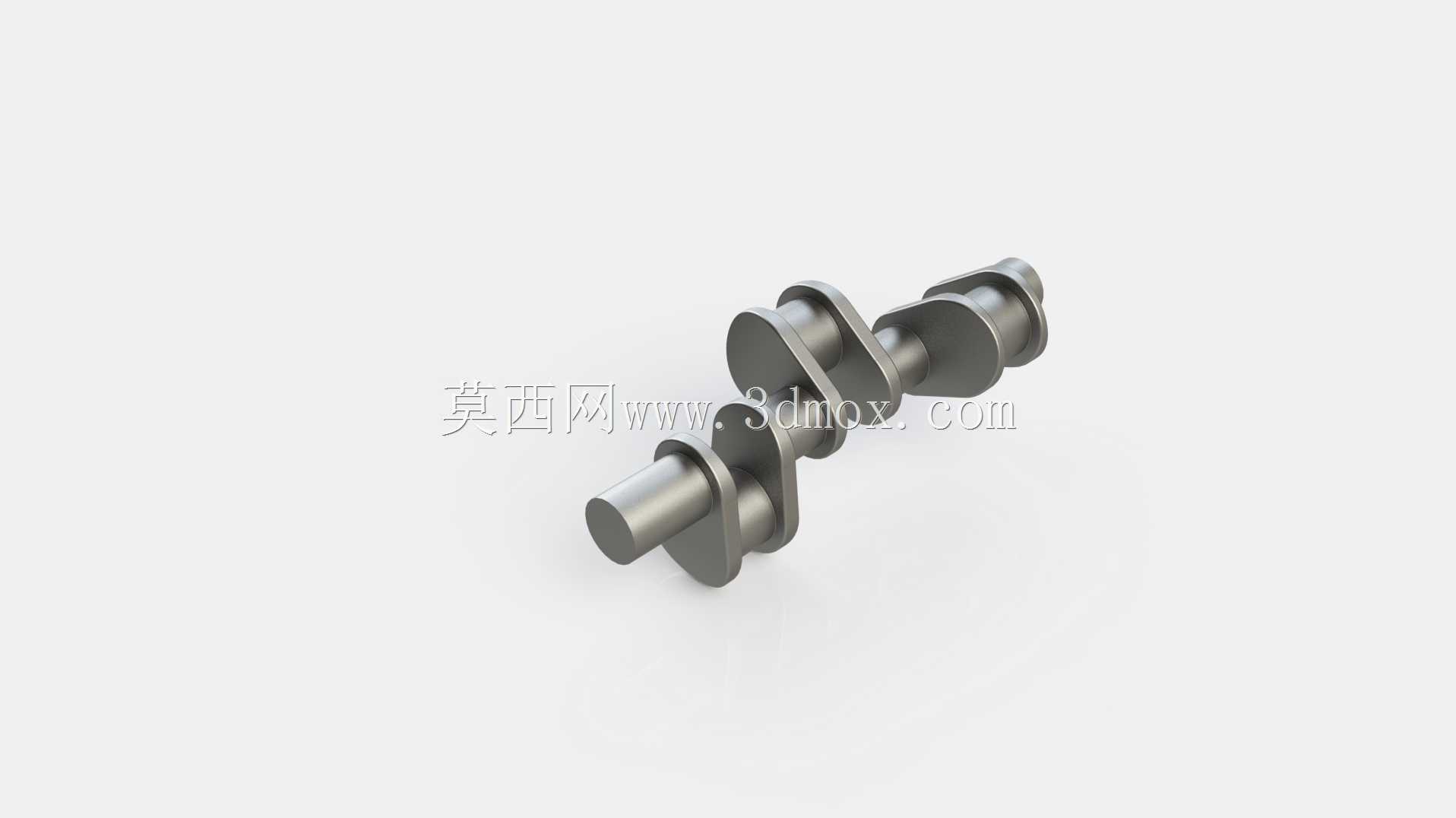

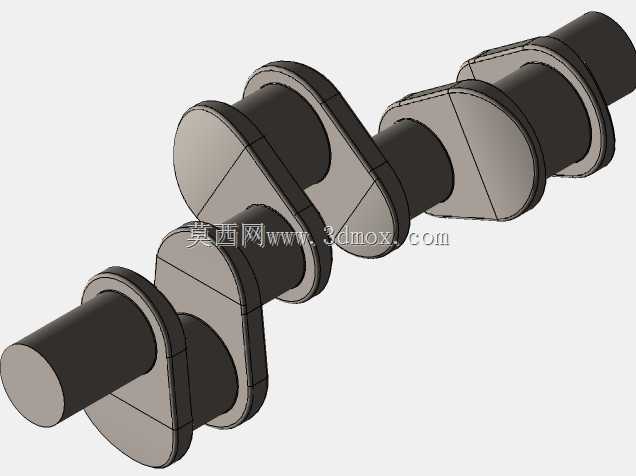

汽车发动机曲柄连杆机构曲轴结构设计

项目分类:通用机械零部件 发布时间:2021-10-21 ID:334304
  • 汽车发动机曲柄连杆机构曲轴结构设计
  • 汽车发动机曲柄连杆机构曲轴结构设计

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心回转构件,这套结构的设计合理性直接决定了动力总成的运转平顺性、疲劳寿命与NVH表现。做这类零件的三维结构设计时,首先要锚定的是整机的缸数、缸心距、冲程参数,这些边界条件直接决定了曲柄销的排布角度、主轴颈的跨距,以及各曲拐的配重平衡块的轮廓尺寸——比如直列四缸机型的曲拐普遍采用180度对称排布,就是为了抵消一阶、二阶往复惯性力,减少整机运转时的附加振动。

  从实际装机场景来看,曲轴的主轴颈需要与缸体主轴承座配合安装,设计时要严格控制主轴颈的同轴度公差,各档轴颈的圆柱度、表面粗糙度都要满足流体动压润滑的要求,轴颈表面通常会做淬火处理提升耐磨性能,部分高负荷机型还会在轴颈表面做滚压强化,提升疲劳强度。曲柄销是连接连杆大头的部位,其与主轴颈的中心距就是发动机的曲柄半径,这个尺寸直接决定了活塞的行程长短,进而影响整机的排量与扭矩输出特性,设计时要保证曲柄销与连杆大头轴承的配合间隙在合理区间,既要保证润滑油膜的形成,又要避免间隙过大带来的冲击异响。

  设计过程中,平衡块的轮廓设计是重点之一,不能只考虑静平衡,还要核算动平衡指标,每个平衡块的质心位置、质量大小都要经过反复迭代,抵消曲拐、连杆大头部分旋转运动产生的离心力,以及活塞组件往复运动产生的惯性力,避免高速运转时曲轴出现挠曲变形,加剧轴瓦磨损。油道的设计也不能忽视,主轴颈到曲柄销的斜油道要保证压力润滑油能顺利输送到连杆轴承部位,油道的转角位置要做圆滑过渡,避免应力集中成为疲劳断裂的起始点,油道入口处还要设计滤网安装位,阻挡润滑油中的杂质进入轴承配合面。

  从安装边界来看,曲轴的前端通常要安装正时齿轮、减振器、皮带轮,后端要连接飞轮与离合器总成,所以前后端的轴伸尺寸、键槽位置、油封配合面的精度都要和周边附件的安装尺寸匹配,前端的油封轴颈要控制好表面粗糙度与圆度,防止出现机油渗漏问题,后端与飞轮的连接法兰要保证端面跳动公差,避免飞轮运转时出现偏摆,影响离合器的接合平顺性。

  实际建模过程中,要特别注意曲柄臂与轴颈连接位置的过渡圆角设计,这个位置是曲轴应力集中最明显的区域,圆角半径不能过小,否则会大幅降低曲轴的疲劳强度,容易在交变载荷下出现断裂失效,部分强化机型还会在圆角位置做滚压强化处理,引入残余压应力提升抗疲劳性能。另外,曲轴的轴向定位通常设置在中间某一档主轴颈位置,设计对应的止推片安装槽,控制曲轴的轴向窜动量在合理范围,既不能因为窜量过大导致正时错位、离合器分离不彻底,也不能因为窜量过小导致热胀后出现卡滞。

  在做结构校验的时候,还要考虑不同工况下的载荷变化,比如启动瞬间的冲击载荷、全负荷工况下的最大爆发压力、超速工况下的离心力载荷,都要对应核算各危险截面的应力水平,保证安全系数满足设计要求。对于曲拐的排布,还要兼顾点火顺序的要求,让相邻做功缸的曲拐位置尽量错开,保证输出扭矩的均匀性,减少曲轴运转时的扭矩波动,降低传动系统的冲击载荷。
