椭圆轨迹缆索输送滑车结构设计

　　在架空物料输送、景区观光客运、轻型物料跨区域转运的场景中，常规直线缆索滑车仅能沿固定直线路径运行，遇到需要转向、变轨的椭圆闭合回路工况时，往往会出现卡滞、脱轨、运行阻力骤增的问题，这款椭圆缆索滑车正是针对这类闭合环轨输送场景开发的专用滑动构件。从实际使用场景来看，这类滑车可适配厂区轻型物料环线输送、景区低空观光缆索环线、仓储区域环形分拣输送线等场景，替代传统需要多段直线轨道拼接、加装转向导轮的复杂结构，减少轨道拼接处的故障点。

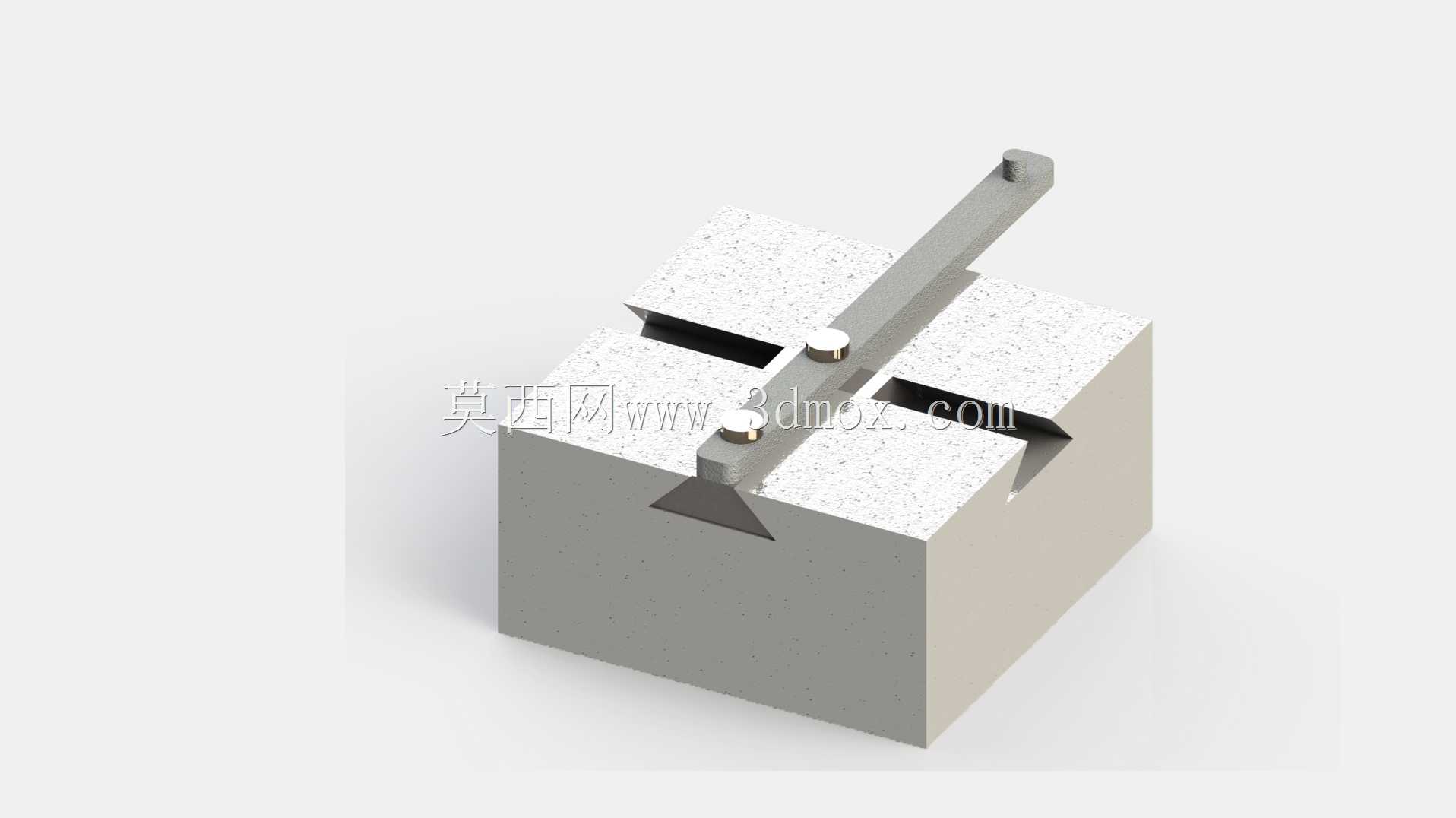

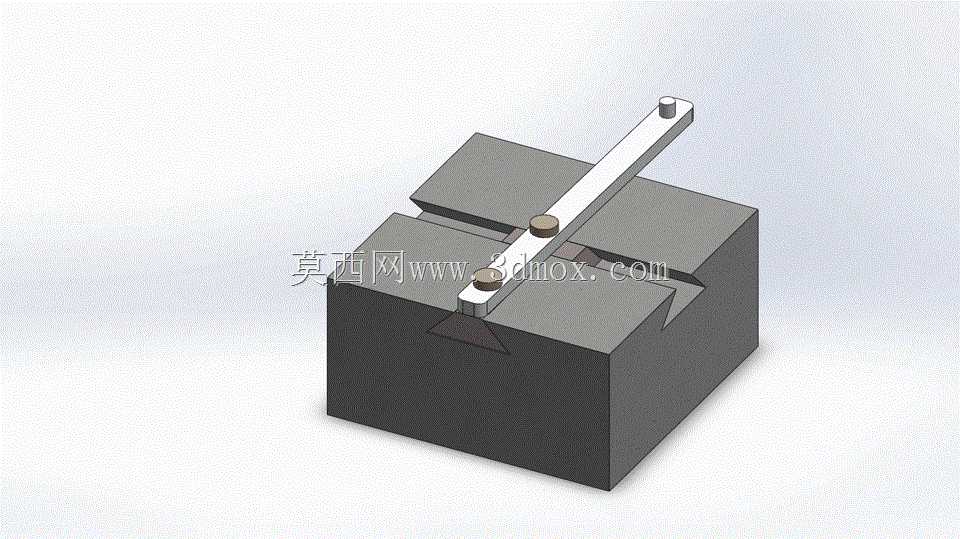

　　从功能特性上看，这款滑车的核心作用是沿椭圆闭合缆索或轨道平稳滑行，搭载挂载座可固定吊具、载物筐或者观光座椅，运行过程中通过自身的双限位轮结构始终保持与轨道的贴合状态，不会因为椭圆轨迹的曲率变化出现轮体脱离轨道的问题。滑车主体采用方块式基座设计，基座上开设两道对称的V型导向槽，可适配圆形截面缆索或者方形截面的轻型轨道，槽面做了贴合曲率的修型处理，当滑车运行到椭圆轨迹的圆弧段时，导向槽的接触面能始终与轨道保持面接触，而非线接触，大幅降低运行过程中的磨损速率。

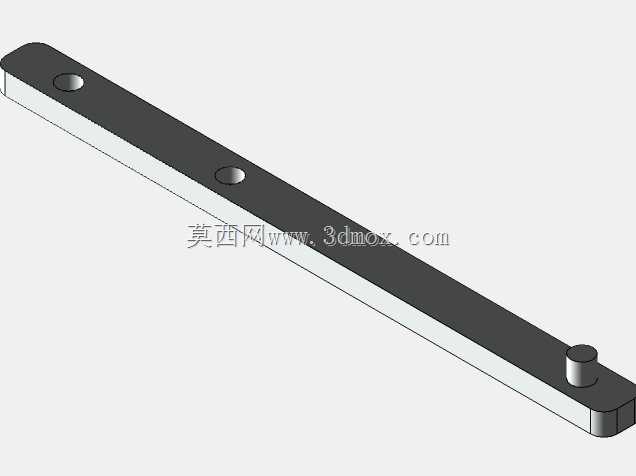

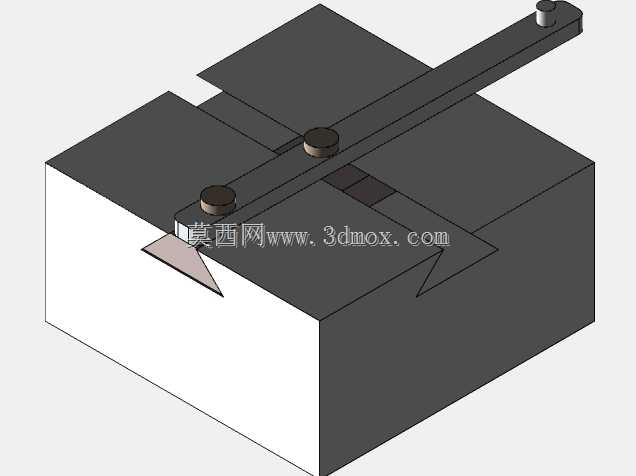

　　设计思路上，这款结构没有采用传统滑车的单轮挂载方式，而是采用了跨接式的长摆臂结构，摆臂两端各设置一个带轴肩的限位滚轮，两个滚轮分别压在轨道的上下两侧，摆臂中部通过铰接轴与下方的基座连接，铰接位置加装了耐磨衬套，允许摆臂在滑车经过椭圆轨迹的不同曲率段时产生微小的角度自适应调整，抵消轨道曲率变化带来的安装角度偏差。基座的V型槽角度设置为90度，这个角度既可以适配不同直径的圆形缆索，也能兼容一定宽度范围的方形轨道，不需要针对不同规格轨道更换基座，提升了构件的通用适配性。摆臂上的滚轮采用台阶式设计，轮缘突出部分刚好卡在轨道侧面，限制滑车在运行过程中的横向窜动，避免滑车在高速滑行时从轨道侧方脱出。

　　从安装边界与尺寸逻辑来看，基座的立方体结构设计是为了方便下方挂载连接件的安装，基座底面预留了标准的螺纹安装孔位，可直接连接吊环、载物平台等挂载部件，不需要额外加装转接板。基座的整体边长控制在常规滑车的通用尺寸范围内，可直接替换现有直线缆索线路上的普通滑车，不需要对原有轨道支架、挂载间距做调整。摆臂的长度根据椭圆轨迹的最小曲率半径做了匹配设计，当滑车运行到椭圆轨迹曲率最大的端部圆弧段时，摆臂两端的滚轮不会出现与轨道干涉的情况，同时摆臂的铰接点位置设置在基座中心线上，保证滑车运行过程中挂载的重物始终保持重心竖直向下，不会因为摆臂的角度偏摆出现挂载物倾斜的问题。

　　在实际工况适配中，这款滑车的导向槽深度做了冗余设计，即使轨道因为长期使用出现一定量的磨损，或者安装时存在小范围的同轴度偏差，导向槽依然能保持对轨道的包覆限位，不会出现滑车脱轨的风险。滚轮与摆臂的连接采用销轴加卡簧的固定方式，现场维护时不需要专用工具就可以快速更换磨损的滚轮，降低运维成本。铰接位置的衬套采用自润滑材质，日常使用过程中不需要频繁加注润滑脂，适合在高空、不便维护的环线输送场景使用。整体结构没有采用复杂的异形曲面加工，基座、摆臂都可以采用常规的铣削加工完成，加工难度低，批量生产时的成本可控，同时结构的受力路径清晰，挂载的重物重量通过基座传递到两个导向槽接触面，再分散到轨道上，摆臂仅承受限位的侧向力，不承担主要的挂载重量，大幅提升了构件的整体承重能力，避免长期重载下摆臂出现变形失效的问题。
