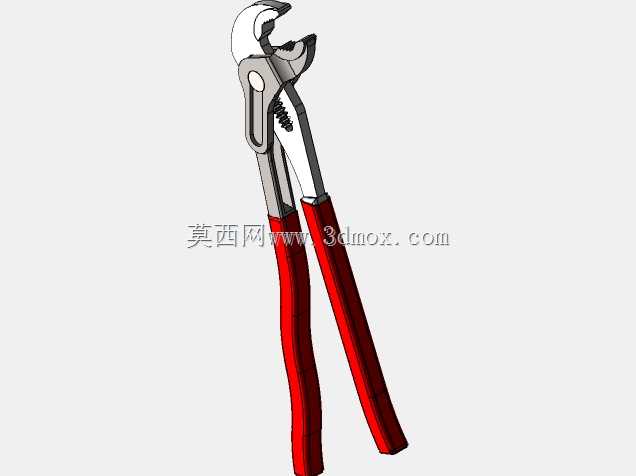

可调式水泵钳结构三维设计

　　日常水电安装、设备维保场景里，这类可调式钳具是工位上出镜率极高的手动夹持工具，和普通固定开口的钢丝钳不同，它的钳口开口范围可以通过调节齿槽位置实现多档位切换，能适配从细铜管到大口径给排水管的不同外径工件，不用像普通钳子那样受限于固定开口尺寸，遇到不同规格的管路接头、异形螺母时，不用频繁更换工具就能完成夹持、旋拧作业。从结构设计逻辑来看，这款钳具采用双杠杆铰接结构，钳头部分的活动颚板通过带齿的调节槽和固定钳身配合，滑动调整档位时，齿槽的卡合结构能承受大扭矩下的剪切力，不会在旋拧锈蚀管件时出现档位滑脱的问题；钳头的夹持面做了弧形齿纹设计，和圆形管件接触时是多齿点接触，咬合时能嵌入工件表面氧化层，

　　不会因为接触面打滑导致管件表面刮花或者施力脱开，针对六角螺母类的工件，钳头前端还预留了平口夹持位，兼顾小规格紧固件的旋拧需求。手柄部分采用浸塑防滑包覆设计，握持时的受力点分布在手掌大鱼际和四指位置，长时间施力不会出现硌手的问题，手柄的开合角度做了限位设计，最大张开角度下不会出现两个手柄过度外撇导致的夹手问题，符合手动工具的人机工程要求。从尺寸边界来看，这款钳具闭合状态下总长度控制在250mm档位，属于常规10寸规格的管路钳，最大开口档位可以适配50mm外径的管件，钳头厚度控制在12mm以内，能伸进狭窄的设备间隙、管路排布密集的区域作业，不会因为钳头过宽卡进不去作业空间。铰接位置的销轴采用过盈配合加铆接结构，

　　长期反复开合使用不会出现销轴松旷、钳头晃动的问题，调节槽的齿距做了等距排布，档位切换时只要推动活动颚板就能卡入对应齿位，不需要额外的锁止结构，单手就能完成开口大小的调整，在高空作业、单手持物的维保场景下操作效率更高。钳身主体采用中碳钢冲压成型，刃口位置做了局部淬火处理，硬度能达到HRC45-55区间，既能保证夹持时的结构强度，不会因为大扭矩施力出现钳身变形，也能兼顾一定的剪切能力，可以剪断细铁丝、铜丝等现场常见的线材。在实际管路维修场景中，这类钳具可以替代管钳完成大部分低压管路的拆装作业，相比重型管钳重量更轻，随身放在工具包内携带不会增加过多负重，针对薄壁管件的夹持，弧形钳口的受力分布更均匀，不会像齿口过尖的重型管钳那样把薄壁铜管、

　　PVC管夹变形，在家装水电、设备气动管路维护、卫浴安装等场景下适配性极强。建模过程中对铰接位置的配合间隙做了精准还原，活动颚板的滑动行程和每个档位的卡合位置都和实物保持一致，钳头齿纹的角度、深度都按照实际加工参数建模，手柄包覆层的弧度完全贴合握持姿态，不管是做工具类的产品结构验证，还是维保作业的工具选配参考，都能提供精准的三维数据支撑，在做工具套装的配套设计、工位工具排布规划时，也能直接调取模型做空间干涉检查，确认工具放置位的尺寸是否满足取放需求。
