喷水推进泵进水流道结构三维设计方案

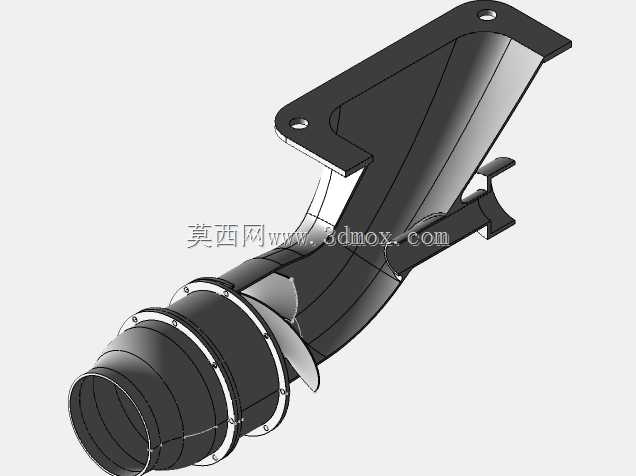

　　喷水推进泵作为船舶与特种水上载具的核心动力转换部件，其进水流道段的设计直接决定了整泵的进水效率、流场均匀性与运行稳定性，区别于传统螺旋桨直接暴露在流场中的推进形式，喷水泵依靠内置叶轮对进水流道导入的水体做功，通过喷口高速喷出获得反向推力，在浅水作业艇、高速公务艇、两栖特种车辆上应用广泛，这类推进形式在浅水环境下不易被杂物缠绕，也能避免螺旋桨打空带来的效率骤降问题。本次设计的进水流道段，是喷水泵与船体底壳连接的核心过渡部件，流道型线从船体底部的进水口开始，顺着船体纵倾角度逐步收窄，平滑过渡到叶轮腔的入口截面，整个流道的曲率变化全程做了顺滑处理，避免出现局部直角或者突变截面，防止水流在流道内部产生涡流、脱流等问题，减少水力损失。

　　从安装边界来看，进水流道的上沿法兰面完全贴合船体底壳的安装基面，法兰上的安装孔位按照船体壳板的加强筋位置做了对应排布，保证安装后不会出现应力集中，也不会破坏船体底壳的结构强度，流道的出口端与叶轮腔的对接面采用止口定位设计，装配时可以直接卡入叶轮腔的定位槽，保证两者的同轴度误差控制在允许范围内，避免叶轮转动时出现碰擦。叶轮段采用轴流叶轮设计，叶片的翼型截面按照进水角度做了匹配优化，叶片前缘做了倒圆处理，减少水流冲击带来的能量损失，叶片与叶轮腔内壁的间隙控制在合理范围，既避免转动干涉，也减少间隙回流带来的效率损失，叶轮后方的导叶段可以把叶轮甩出的旋转水流调整为轴向流动，进一步把水流的旋转动能转化为压能，提升喷射效率。

　　整个喷水泵的轴向布局从进水口到喷口依次为进水流道、叶轮腔、导叶段、喷口收缩段，所有部件的连接法兰都采用统一的螺栓孔排布规格，方便现场拆装维护，在实际选型匹配时，需要根据载具的设计航速、吃水深度、排水量来调整进水流道的入口面积与流道收缩比，比如吃水较浅的作业艇，进水流道的入口会做的更宽更扁，降低安装后对船体吃水的增量要求，同时在入口处设置格栅结构，阻挡水中的大块杂物进入泵体打坏叶轮。设计过程中需要重点校核进水流道不同截面的流速分布，保证进入叶轮的水流速度均匀，方向尽量与叶轮轴线平行，避免因为流场偏斜导致叶轮受力不均，出现振动、噪音过大的问题，流道外壁的加强筋按照水流冲击方向与船体振动方向布置，既提升流道整体的结构刚度，

　　也避免加强筋带来额外的航行阻力。在安装匹配时，进水流道的入口下沿不能突出船体基线太多，否则会增加航行阻力，也容易在靠岸时被磕碰损坏，流道与船体连接的缝隙需要做密封处理，防止航行时出现漏水问题，整个泵体的安装支座需要与船体内部的加强结构连接，把泵体运行时的推力传递到船体主结构上，避免泵体连接部位出现应力开裂。
