玩具类手摇摇杆划船传动机构设计

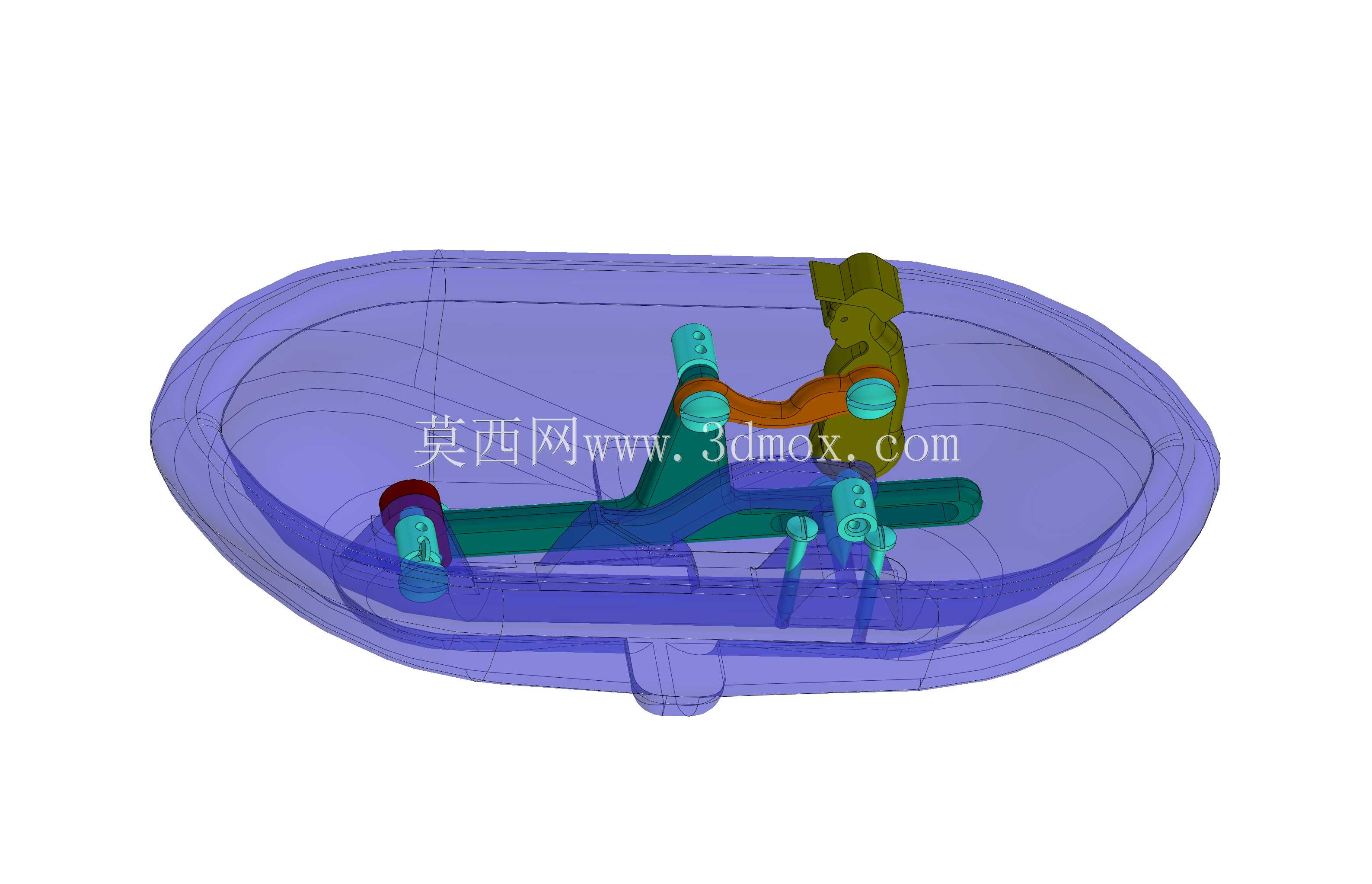

　　这套摇杆划船传动结构，最初的设计落点是面向桌面益智玩具、科教演示教具的传动核心，在实际应用场景中，既可以作为拼装玩具的动力传递模块，让使用者通过手摇输入动力，直观观察往复摆动转换为模拟划桨动作的完整传动过程，也可以作为机械原理教学的演示样件，帮助初学者理解平面连杆机构的运动转换逻辑。从实际功能层面看，整套机构的核心作用是将输入端的旋转运动，通过多组连杆、摇臂的配合，转换为两组桨叶的同步往复摆动，完全模拟真实船舶划行时的桨叶运动轨迹，输入端的手摇柄设置在机构侧方，操作时的施力角度符合人体手部自然握持的发力习惯，转动过程中没有传动死点，全程阻力均匀，不会出现卡滞或受力突变的情况。设计过程中优先考虑了传动件的运动干涉问题，所有摇臂、

　　连杆的铰接点都做了限位凸台设计，避免装配后出现轴向窜动，同时在运动包络的计算阶段，就将透明外壳的内部空间作为安装边界，所有运动件的最外端轨迹与外壳内壁预留了足够的安全间隙，哪怕是玩具类产品常见的装配公差偏移，也不会出现运动件剐蹭外壳的问题。从结构布局来看，整套传动的主轴沿船体长度方向布置，作为动力输入的核心承载轴，轴上固定的主动摇臂通过长短两组连杆分别连接前后两组桨叶安装座，其中靠近输入端的摇臂负责传递主要扭矩，另一组辅助连杆负责约束桨叶的摆动角度，让桨叶在摆动过程中始终保持合理的入水、出水角度，不会出现运动轨迹偏移的问题。所有铰接位置都采用了小直径圆柱凸台作为转动副，没有额外添加轴承类零件，

　　完全依靠塑料件本身的耐磨性满足玩具类产品的使用寿命要求，这种设计也大幅降低了模具开模的复杂度，适合批量注塑生产。安装边界方面，整套机构的所有零部件都被约束在椭圆状的船型外壳内部，主轴两端直接卡入外壳内壁的定位卡槽，不需要额外的紧固件固定，装配时只需要将整套传动组件顺着卡槽推入，再扣合上下外壳即可完成总装，生产环节的装配效率很高。在运动特性的调校上，设计阶段通过调整连杆的长度比例，让桨叶的摆动速度在划程阶段更平缓，回程阶段速度稍快，更贴近真实划船的动作节奏，同时控制了手摇输入的扭矩范围，哪怕是低龄儿童也可以轻松摇动，不会出现阻力过大无法操作的情况。整套结构没有复杂的异形曲面零件，所有传动件都是规则的杆状、块状结构，

　　建模过程中所有配合面都做了拔模斜度处理，完全适配注塑生产的工艺要求，铰接位置的配合公差选用了间隙配合的公差带，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致转动卡滞。另外在结构强度层面，所有连杆的受力截面都做了加强筋处理，在不增加零件壁厚的前提下提升了抗扭强度，避免儿童操作时用力过大导致连杆断裂，主轴的直径也经过受力校核，承受正常手摇输入的扭矩时不会出现弯曲变形。从实际使用的角度出发，这套机构不需要额外的润滑维护，塑料件本身的自润滑特性就可以满足长期转动的磨损要求，适合作为低维护成本的玩具核心结构，也可以经过尺寸放大后，作为小型游乐设备、景观动态摆件的传动核心，适配不同场景的使用需求。
