正弦往复运动转换窦制机构教学演示结构

　　这套窦制机构的核心作用是实现旋转运动与直线往复运动的精准转换，在轻工送料、纺织机械的横动排线、小型包装设备的间歇推料工位中都能见到这类机构的应用变体，相比常见的曲柄滑块结构，它的往复行程控制精度更高，运动过程中不存在曲柄滑块的急回特性偏差，适合对运动匀速性有要求的直线驱动工位。

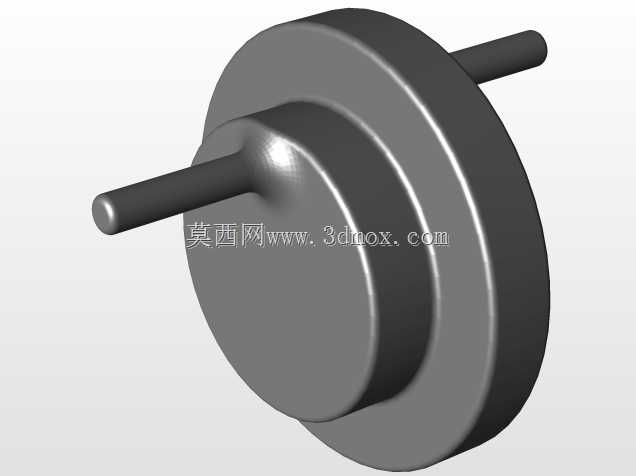

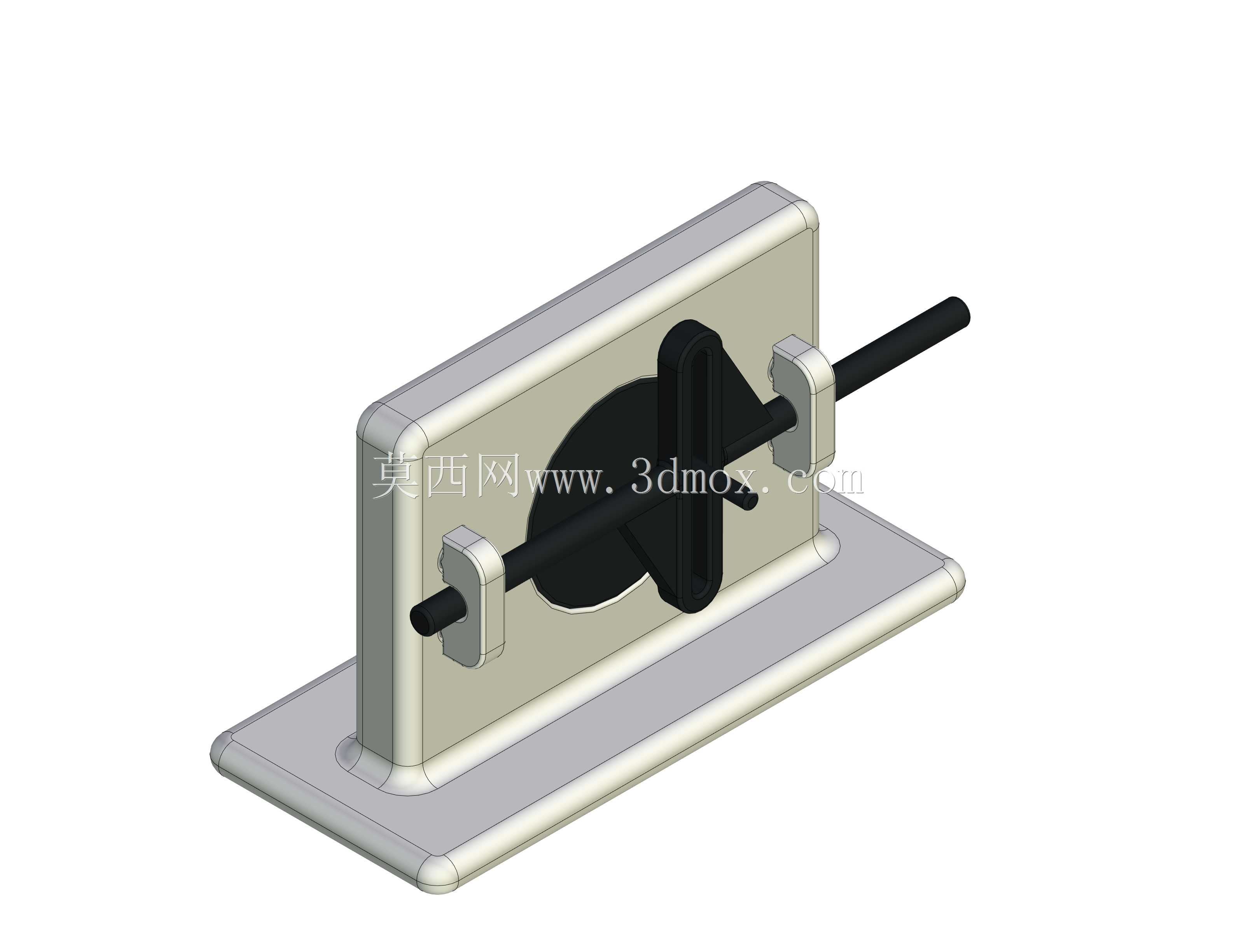

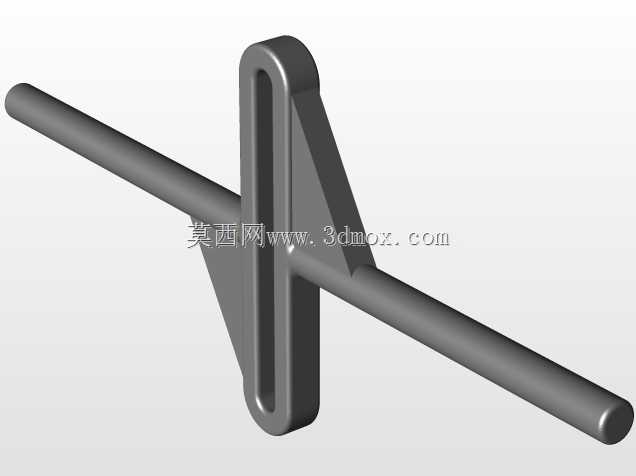

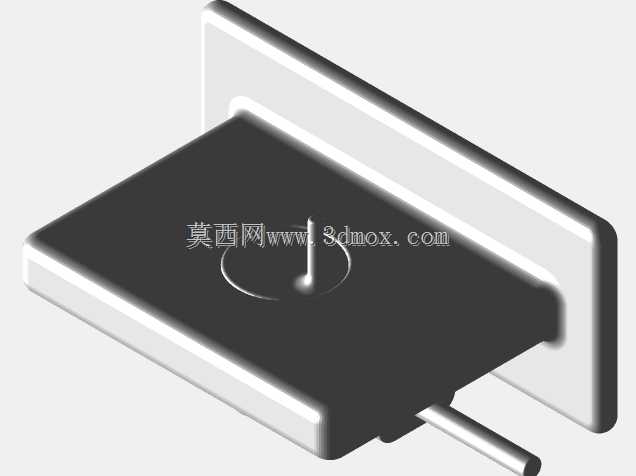

　　从结构组成来看，整套机构包含立式安装背板、底部承载安装底座、偏心驱动轮、带通槽的摆滑构件、双支撑直线光轴、轴端固定座几个核心部分。偏心驱动轮安装在立式背板的内侧转轴上，轮体上的偏心销嵌入摆滑构件的竖直通槽内，当驱动轮做整周旋转时，偏心销会在通槽内做上下方向的相对滑动，同时带动摆滑构件沿着水平布置的双光轴做左右方向的直线往复运动，双光轴通过两端的轴座固定在立式背板上，光轴与摆滑构件的配合段采用间隙配合设计，配合公差控制在H7/g6区间，既保证滑动过程无卡滞，也能控制径向窜动量在0.02mm以内，避免运动过程中出现摆滑构件的偏斜。

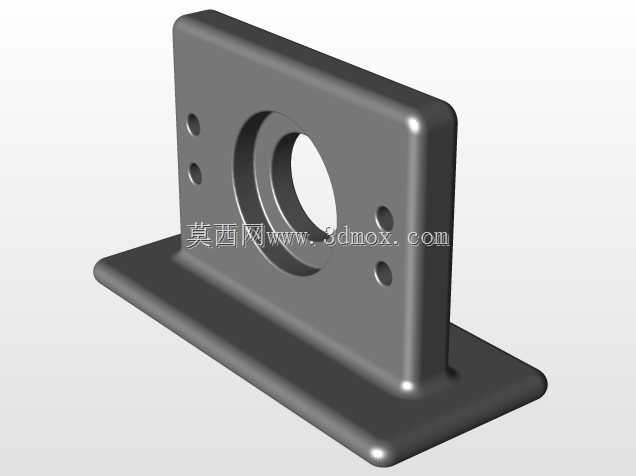

　　设计过程中首先需要确定的是往复行程参数，这套结构的往复行程等于偏心驱动轮偏心距的两倍，可根据实际工位的送料距离调整偏心销在驱动轮上的安装位置，实现行程的无级调整，不需要更换核心构件就能适配不同的工位需求。立式背板与底部底座采用一体化的折弯结构设计，背板上预留了驱动轴的安装孔位，孔位与双光轴安装座的定位孔采用一次装夹加工完成，保证驱动轴轴线与光轴轴线的垂直度公差在0.03mm以内，避免装配后出现运动干涉。底座上预留了四个沉头安装孔，可通过M6螺栓将整套机构固定在设备的安装台面上，安装孔的中心距按照通用工装的安装尺寸设计，可直接适配多数教学实验台、小型自动化设备的安装界面，不需要额外加工转接板。

　　在实际应用场景中，这类机构常被用作机械原理教学的演示教具，能直观展示旋转运动转直线运动的传动过程，帮助学习者理解偏心传动、滑动副的运动约束关系；在工业设备端，它可作为小型物料的推送机构，搭配步进电机驱动就能实现定行程的往复送料，运动过程中冲击力小，运行噪音低于60分贝，适合对作业环境噪音有要求的车间工位。设计时特意将所有运动构件都布置在透明护罩内部，护罩与背板、底座采用卡扣式连接，既可以观察内部的运动状态，也能避免运动过程中异物卷入传动副，提升设备运行的安全性，护罩的边角都做了R3的圆角处理，避免安装维护过程中出现锐边划伤。

　　整套结构的安装边界尺寸控制较为紧凑，底座的长宽尺寸适配小型设备的安装空间，不需要占用过大的设备内部空间，光轴的伸出端可根据实际需求安装推料头、排线导轮等执行末端构件，执行端的安装位置预留了M4的螺纹孔，可直接固定标准执行件，减少二次加工的工作量。传动副的所有滑动接触面都设计有储油槽，日常维护时只需要定期在光轴、偏心销位置涂抹少量润滑脂，就能保证长期运行无磨损，维护成本远低于采用齿轮齿条、同步带传动的同行程直线驱动机构。
