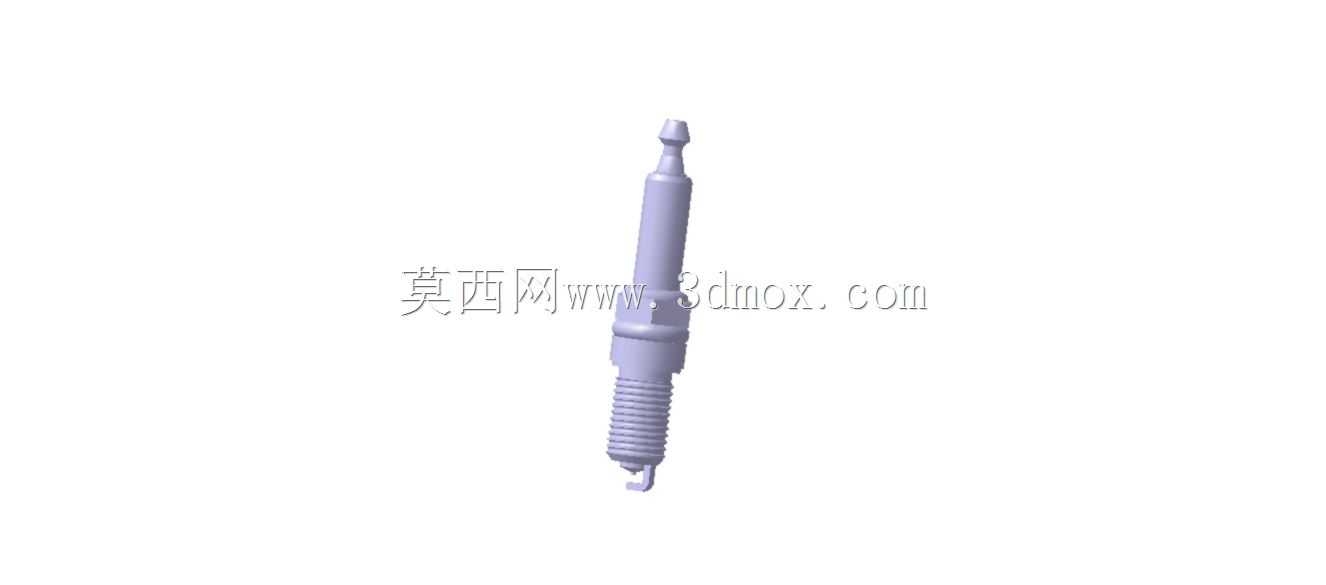

车用点火系统火花塞结构三维数模

做发动机点火系统匹配的时候，火花塞是绕不开的核心零件，这个数模还原的是量产车用电阻型火花塞的完整结构，从接线端到点火电极的每一处细节都做了等比例还原，能直接用于点火系统布局干涉检查、气缸盖安装位设计校核，也能作为教学演示的结构样件使用。先从安装边界说起，这个模型的螺纹段采用公制车用标准螺纹规格，螺纹有效旋合长度适配主流乘用车铝制气缸盖的安装孔深度，拧入后电极端伸入燃烧室的突出量控制在合理区间，既不会因为突出过多碰擦活塞顶面，也不会因为缩进过多导致点火位置靠外、火焰传播距离变长影响燃烧效率。六角拧动段的对边尺寸符合标准套筒规格，安装时的拧紧力矩适配范围可以直接参考同规格量产件参数，建模时特意保留了螺纹根部的退刀槽结构，这个细节很多简化模型会忽略，但实际做装配仿真的时候，退刀槽的存在会影响密封垫圈的压紧形变，要是漏了这个结构，仿真出来的密封面压力分布会和实际情况差很多。再看功能结构的设计逻辑，最顶端的接线端子是卡扣式结构，适配高压点火线的插接式接头，插拔力的设计区间刚好能保证车辆运行时的振动不会让接头松脱，同时维修拆卸的时候不需要额外工具就能拔下。往下的瓷绝缘体是整个零件的绝缘核心，建模时还原了绝缘体上的多道伞棱结构，这些伞棱不是装饰，是为了增加高压电沿绝缘体表面的爬电距离，避免发动机舱内潮湿、积灰的时候出现表面闪络漏电，伞棱的倾斜角度也做了还原，能让溅上去的泥水、油污顺着斜面流走，不会积在棱缝里降低绝缘性能。金属壳体和中心电极之间的密封填充层在模型里也做了结构体现，这部分既要保证中心电极和壳体之间的气密性，防止燃烧室的高压燃气从绝缘体和壳体的缝隙漏出，还要具备足够的导热能力，把中心电极的热量通过壳体传导到气缸盖的冷却水套里，避免电极温度过高出现早燃。中心电极内部集成了阻尼电阻结构，这个结构在模型的内部腔体里做了示意，电阻的作用是衰减点火系统产生的电磁干扰，避免干扰车载收音机、ECU传感器的正常工作，很多早期的火花塞没有这个电阻结构，装车后很容易出现车载电器信号紊乱的问题。侧电极是焊接在壳体下端的L型结构，和中心电极之间的点火间隙按照量产常用值做了预留，建模时间隙的端面做了微小的倒角处理，实际使用中这个倒角能减少电极的电蚀损耗，延长火花塞的使用寿命。从应用场景来说，这个数模除了用于新发动机开发阶段的布局校核，还能用于维修教学的结构拆解演示，能直观展示火花塞的电流传导路径：高压电从接线端子进入，经过内部阻尼电阻传导到中心电极，在电极间隙处击穿空气产生电火花，点燃气缸内被压缩的油气混合物，而金属壳体通过拧入气缸盖实现接地，构成完整的点火回路。建模的时候特意把各个零件做了分块处理，壳体、绝缘体、中心电极、侧电极、密封垫圈都是独立的实体，做有限元分析的时候可以单独给各个零件赋予对应的材料属性，比如壳体给耐热钢材质、绝缘体给氧化铝陶瓷材质、电极给镍基合金材质，能直接开展热负荷分析、拧紧力矩下的应力分析，不需要再对模型做二次拆分。另外模型还原了密封垫圈的结构，这个铜质垫圈在安装时被压在壳体六角面和气缸盖安装面之间，既起到密封燃气的作用，也负责调整火花塞的拧入深度，建模时垫圈的厚度、内外径尺寸都和量产件一致，做装配公差分析的时候可以直接带入使用。很多人做火花塞建模的时候会把电极部分做成简单的圆柱加方块，忽略了电极端面的细微收窄结构，这个模型里中心电极的端面做了收窄处理，这个结构能降低点火需要的电压，让点火更稳定，尤其是在冷启动、混合气浓度偏稀的工况下，细电极的点火优势会更明显。还有绝缘体和壳体结合的滚压收口结构，模型上也做了细节还原，这个位置是壳体和绝缘体的机械固定位置，滚压的紧密度直接决定了火花塞的结构强度和密封性，要是这个位置的结构做简化，做振动仿真的时候就没法准确模拟长期振动下的松脱风险。
