等节距圆柱螺旋压缩弹簧结构设计

在各类机械结构的弹性缓冲、力值输出场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的通用弹性元件，小到消费电子的按键回弹结构，大到重型工程机械的悬架缓冲组、工业阀门的启闭复位机构，都能见到这类等节距螺旋弹簧的身影。这类弹簧的核心作用是在承受轴向压力时产生可逆的弹性形变，将外部输入的动能转化为弹性势能储存，在外力撤除后可快速释放势能推动配套结构复位，或是在整个受力行程中提供稳定的线性弹力输出，满足不同工况下的力值匹配需求。

从实际选型与设计的角度出发，这类等节距圆柱压缩弹簧的设计首先要匹配安装场景的边界约束：安装时通常需要配套导向杆或是嵌入导向孔内，避免弹簧在受压过程中出现侧向屈曲失稳，因此弹簧的内径需要比配套导向杆的外径留出0.5到1毫米的装配间隙，弹簧外径则要比安装腔的内径留出1到2毫米的余量，防止压缩过程中弹簧外径胀大与腔壁发生卡滞。弹簧的有效圈数直接决定了整体刚度，在簧丝直径、中径固定的前提下，有效圈数越多，弹簧的刚度越低，相同压缩量下输出的弹力越小，对应的极限压缩行程也越长，设计时需要根据目标工作行程下的需求弹力，反推有效圈数、簧丝直径与中径的匹配关系，同时要保证弹簧在最大工作压缩量下，圈与圈之间仍保留有合理的间隙，避免出现并圈触底的情况，防止簧丝承受额外的冲击载荷导致疲劳断裂。

这类弹簧的两端通常会做并圈磨平处理，磨平部分的长度不小于四分之三圈，端头的厚度不小于簧丝直径的八分之一，保证弹簧安装后两端的支撑面与轴线垂直，避免受压时出现偏载，导致局部应力集中提前失效。簧丝的材质选择需要结合工况环境确定，常规室温无腐蚀的普通工况下多采用碳素弹簧钢，成本低廉且热处理后强度稳定；如果是在高温环境下使用，比如发动机周边、高温阀组内的弹簧，则需要选用合金弹簧钢材质，保证高温下的弹性不会出现明显衰减；如果是在潮湿或是有腐蚀介质的环境中使用，则需要选用不锈钢材质或是做表面防腐镀层处理，避免簧丝锈蚀导致应力集中断裂。

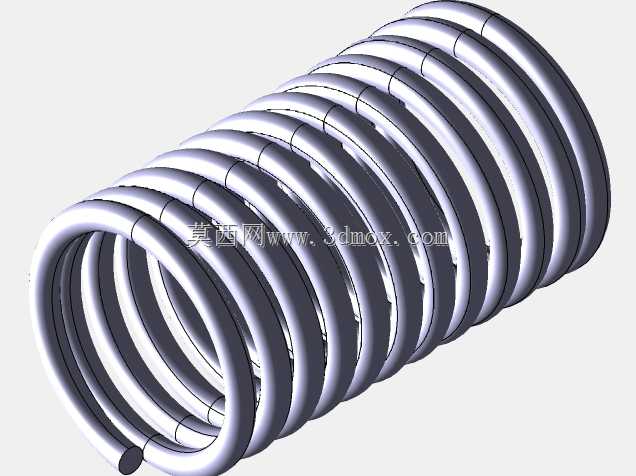

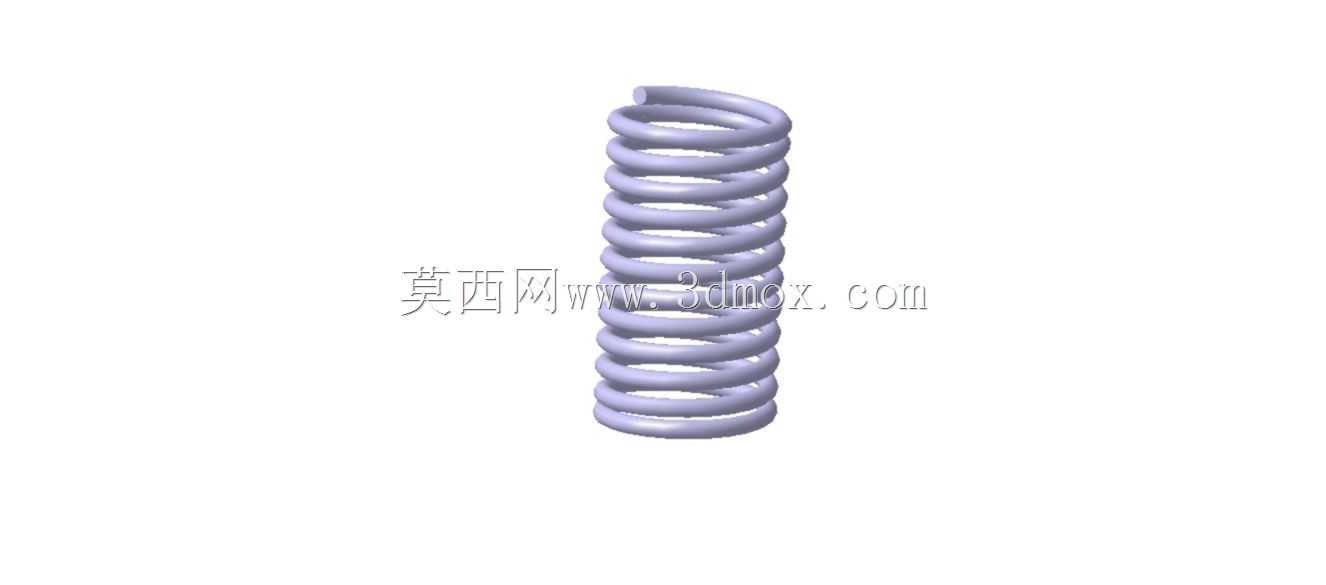

在实际设备装配中，这类弹簧的预压量设置也十分关键，装配时需要预先压缩一定长度，让弹簧在初始安装状态下就保持有初始弹力，避免设备运行过程中出现弹簧松动、移位的问题，同时预压量的设置也要结合工作行程综合计算，保证弹簧在整个工作行程中的弹力变化处于设计要求的区间内，不会出现弹力过大导致配套结构负载超标，或是弹力过小无法实现复位、缓冲的功能。从建模逻辑来看，这类弹簧的三维建模需要先确定簧丝直径、弹簧中径、有效圈数、支撑圈数、节距、自由高度这些核心参数，通过螺旋线扫描生成簧丝主体，再对两端的并圈部分做切除磨平处理，建模过程中要保证螺旋线的升角与节距匹配，避免出现圈距不均、簧丝扭曲的问题，为后续的有限元受力分析、工程图输出、装配干涉检查提供准确的模型基础。很多刚接触结构设计的人员容易忽略弹簧并圈段的建模细节，直接用等节距螺旋线生成整根弹簧，会导致后续装配时两端支撑面与安装座无法完全贴合，模拟受力分析时的结果也会和实际工况出现偏差，甚至会误导后续的零件加工与装配调试。

在日常的设备维护场景中，这类弹簧也是常见的易损件，长期处于交变载荷下的弹簧会逐渐出现疲劳，自由长度变短、刚度下降，当检测到弹簧弹力不足、出现明显形变或是表面有裂纹时，就需要及时更换同参数的弹簧，更换时要注意核对弹簧的自由高度、簧丝直径、内外径参数，不能随意用参数不匹配的弹簧替代，否则会导致整个机构的受力状态出现异常，轻则出现动作卡滞、复位不到位的问题，重则可能引发设备故障甚至安全事故。比如在冲压设备的缓冲机构中，如果弹簧刚度选错，会导致缓冲力不足，冲压时的冲击力无法被有效吸收，损坏模具或是设备本体；在阀门的复位结构中，如果弹簧预压量不足，会导致阀门关闭不严，出现介质泄漏的问题。
