管道式压缩空气流量检测传感装置

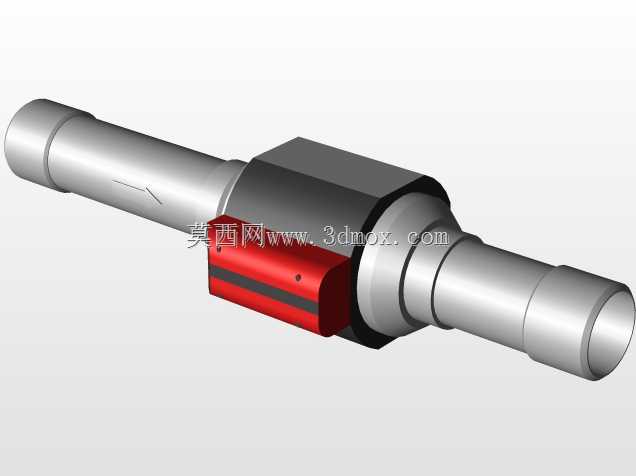

在工厂气动系统的运维与工况监控环节，这类串接在压缩空气管路中的检测装置，是掌握支路耗气状态、排查管路泄漏、核算工位用气成本的核心部件，常见于汽车零部件装配线、电子厂SMT车间气动供料回路、机加工车间气动夹具供气管路这类需要对压缩空气流量、通断状态做实时采集的场景。不同于传统螺纹安装的浮子式流量计，这款装置采用两端直插式快接结构，适配常规外径的硬质气动管路，安装时无需额外加工管螺纹，只需将两端管路插入对应接口即可完成固定，密封靠内置的O型圈与卡簧结构实现，在1MPa以内的常规工厂压缩空气压力下不会出现泄漏，安装边界上，装置主体的六方结构预留了扳手夹持位，安装时可以用普通开口扳手卡住主体，避免拧紧管路时带动内部检测元件偏转，影响测量精度。从结构设计逻辑来看，装置中间的金属主体是核心承压件，采用铝合金阳极氧化处理，兼顾轻量化与耐压抗腐蚀能力，侧面的红色模块是信号采集与输出单元，内部集成了热式流量检测元件，不需要在管路内设置活动阻流部件，不会对压缩空气的流动造成额外压损，这一点对长距离供气的末端工位尤其重要——很多工厂末端管路气压不足，除了空压机出力不够，很大一部分原因是管路上串接的阀件、检测元件压损过大，这种无活动阻流件的结构能把压损控制在5kPa以内，几乎不会影响下游气动元件的正常工作。设计过程中，两端的管路插接段做了阶梯式限位结构，管路插入到指定深度后会被台阶挡住，避免插入过深顶到内部检测流道，也能保证密封件完全包裹管路外壁，不会出现插接过浅导致的脱管、漏气问题；主体上的箭头标识清晰标注了气流方向，安装时只要顺着管路供气方向接入即可，不需要额外调整安装角度，垂直、水平管路都能适配，不会因为安装姿态影响检测精度。实际使用中，这类检测装置可以实时采集支路的压缩空气瞬时流量、累计流量，当管路出现泄漏时，流量数据会出现异常波动，运维人员可以通过后台数据快速定位泄漏支路，不用逐段排查管路，能大幅降低气动系统的运维成本；在多工位共用一条供气主管的场景下，还可以通过每个工位安装的该装置统计单工位耗气量，为能耗核算、生产节拍优化提供数据支撑。结构建模时，需要重点保证两端插接段的同轴度，否则安装后管路会出现别劲，长期使用容易出现密封件磨损漏气；侧面的红色模块与主体的连接采用卡扣加密封胶圈的结构，既方便后期检修更换检测模块，也能保证车间环境下的防尘防水能力，适配多粉尘、有少量切削油雾的机加工车间环境。流道设计上，内部气流通道做了圆弧过渡处理，避免直角结构产生气流紊流，影响流量检测的准确性，也能减少高速气流流过时产生的气动噪音，在靠近操作工位的管路上安装时，不会因为气流噪音影响操作人员的工作环境。
