DN250PN16法兰连接水计数器结构

在城镇供水管网、工业循环水系统、大口径给排水管路的流量计量场景中，这类公称通径DN250、公称压力PN16的水计数器是核心计量节点部件，承担着管路内水体积累计计量的核心功能，为供水贸易结算、管网漏损监测、工业用水核算提供基础数据支撑。不同于小口径螺纹连接的民用水表，该规格产品适配大流量输水场景，通常安装在厂区进水总管、市政供水支线、二次供水泵站出水端这类管径较大的管段上，两端采用法兰连接形式，和同压力等级的管路法兰直接配对安装，安装时需保证前后直管段长度满足计量精度要求，避免管路弯头、变径带来的流态紊乱影响计数准确性。

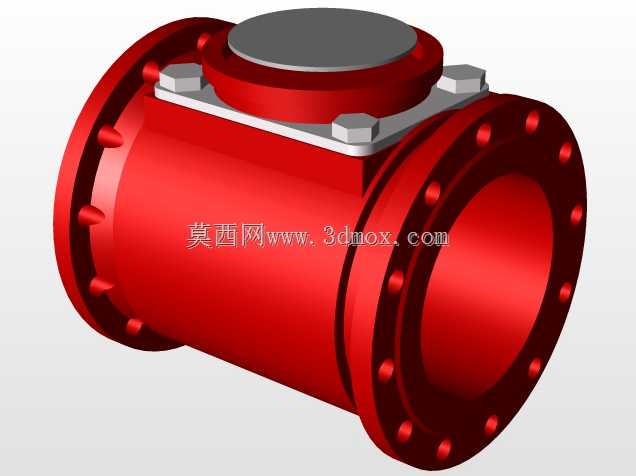

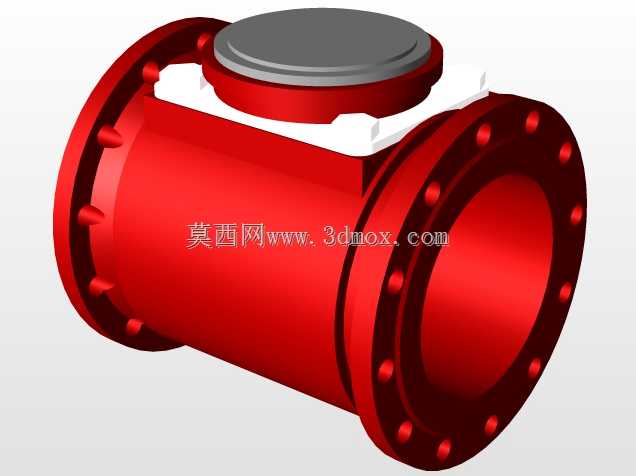

从结构设计来看，整体采用直通式筒体结构，主体为圆柱形流道腔体，两端带凸缘法兰结构，法兰上均匀分布螺栓连接孔，安装时通过穿装螺栓、压紧密封垫片实现和管路的密封连接，PN16的压力等级可覆盖常规城镇供水、工业常压循环水系统的工作压力范围，满足1.6MPa工作压力下的强度与密封要求。腔体顶部设置独立的计数表头安装座，表头通过压盖结构固定在腔体上方，内部通过传动机构和腔体内的计量叶轮组件联动，水流通过腔体时推动叶轮旋转，传动机构将叶轮的转速转化为计数机构的数值累加，最终通过表头的读数窗口直观展示累计通水量。

设计过程中首先要兼顾流道的通流能力，DN250的通径设计需保证额定流量下的压损控制在合理区间，避免过大的水头损失增加供水系统的泵送能耗，因此腔体内部流道做了顺滑过渡处理，没有突兀的变径或者凸起结构，尽可能降低水流阻力。其次要考虑安装维护的便捷性，顶部表头的压盖采用可拆卸结构，后期校验或者更换计数组件时，不需要将整个表体从管路上拆卸下来，仅需拆开顶部压盖即可取出内部计数组件，大幅降低管网维护的工作量与停水时间。法兰连接的螺栓孔分布严格遵循对应通径压力等级的法兰标准，保证和现场管路法兰的互换性，不需要额外加工过渡连接件，降低现场安装的适配成本。

从安装边界来看，该产品的轴向安装长度需匹配管路设计的预留间距，两端法兰的密封面形式为突面，适配常规的橡胶或者石棉橡胶密封垫片，安装时螺栓需对角均匀拧紧，避免局部受力不均导致密封泄漏或者法兰变形。表头的安装高度需满足现场读数的视线要求，顶部的保护端盖可以避免户外安装时日晒雨淋、灰尘侵入对计数机构的损坏，延长设备的户外使用寿命。在实际选型应用中，需要根据管路的实际工作压力、常用流量范围匹配对应规格，避免长期在超流量或者超压力工况下运行，否则会加剧内部叶轮组件的磨损，导致计量精度下降甚至部件损坏。

结构建模过程中，需要重点关注法兰螺栓孔的位置度、流道内壁的同轴度、表头安装座和腔体的垂直度这些关键形位公差，这些尺寸直接影响产品的安装适配性与运行稳定性。比如法兰螺栓孔的位置度如果超差，现场安装时会出现螺栓无法穿入的问题，需要现场扩孔处理，既影响安装效率也会降低法兰的连接强度；流道内壁的同轴度不足会导致水流流态不均，冲击叶轮造成偏磨，长期运行后计量误差会超出允许范围；表头安装座的垂直度偏差会导致内部传动机构卡涩，出现计数不准或者停走的故障。此外，腔体的壁厚设计需要经过强度校核，保证在1.5倍公称压力的水压试验下无变形、无渗漏，满足承压部件的安全要求。
