DN80PN16法兰式水计数器结构设计

在城镇供水、工业循环水、市政给排水的管路系统中，管路计量部件的选型直接关系到流量统计的准确性与长期运行的可靠性，这款DN80公称通径、PN16公称压力的法兰式水计数器，就是针对中低压输水工况开发的管路计量组件。从实际应用场景来看，这类部件常被安装在厂区供水主管网、二次供水设备出口、市政给水支管节点位置，用来累计管路内的水流量总量，为用水核算、漏损排查、能耗统计提供基础数据支撑。不同于螺纹连接的小口径水表，法兰连接的结构更适配DN80这类中等通径的管路，在1.6MPa的工作压力下，法兰连接的密封可靠性远高于螺纹连接，能避免管路压力波动带来的连接处渗漏问题。

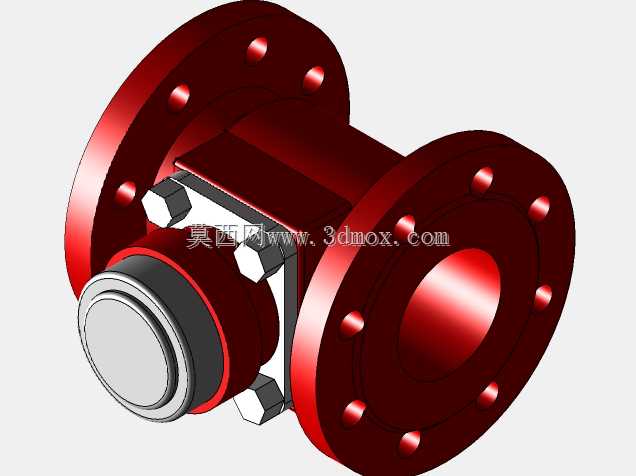

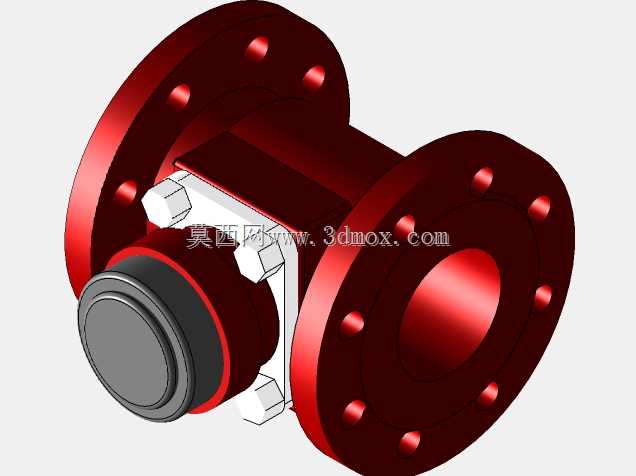

从功能特性上看，这款水计数器采用两端法兰对接的结构，法兰盘上均匀布置螺栓孔，安装时可与同通径同压力等级的管路法兰直接配对，通过螺栓紧固配合密封垫片实现端面密封，安装过程不需要额外加工转接部件，适配现有标准法兰管路的安装尺寸，降低现场安装的适配成本。主体结构采用直通式流道设计，流道内部没有过多的突兀折角，能减少水流通过时的压损，避免管路输送过程中不必要的能耗损失，同时也能降低流道内杂物卡滞的概率，提升长期运行的稳定性。侧面的计数端采用密封式腔体设计，将计数传动结构与水流腔室完全隔离，既可以避免水流渗入计数机构造成部件锈蚀，也能防止外部潮气、灰尘进入计数单元影响计数精度，计数端的观察面采用平整的透明端盖，方便运维人员直接读取累计流量数值，不需要拆解部件即可完成日常抄录工作。

在设计思路上，这款部件首先围绕管路安装的通用性做了适配，两端法兰的螺栓孔分布、法兰厚度、密封面尺寸都遵循对应通径压力等级的法兰标准，不需要定制配对法兰即可直接适配现有管路，减少选型适配的工作量。结构上做了分体式装配设计，法兰端与中间计量腔体、计数端采用螺栓紧固连接，中间加装密封垫片，当某一部件出现磨损或故障时，可以单独拆解更换对应零件，不需要整体更换整个部件，降低后期运维的配件成本。考虑到输水工况下可能存在的水锤压力波动，主体腔体的壁厚做了冗余设计，能承受短时超出公称压力的水锤冲击，避免管路压力骤变时出现腔体开裂的问题。连接螺栓采用对称布置的方式，紧固时可以按照对角顺序逐步拧紧，保证法兰端面受力均匀，避免局部应力过大造成密封面变形渗漏。

从安装边界来看，这款水计数器的两端法兰间距满足同规格管路计量部件的安装预留空间要求，现场安装时只需要在管路对应位置预留出对应长度的安装段，将两端法兰与管路法兰对齐，放入密封垫片后穿入螺栓对角紧固即可完成安装，不需要对管路做额外的切割或焊接调整。计数端的朝向可以在安装时根据现场管路排布调整，保证观察面朝向便于人员读取的方向，避免安装后出现读数视角受阻的问题。需要注意的是，安装时要保证水流方向与部件上标注的流向一致，避免反向安装造成计数失效或者内部结构损坏，同时安装位置要避开管路的强振动段，防止长期振动造成连接螺栓松动或者计数机构出现偏差。在管路系统做压力试验时，要保证试验压力不超出部件的承压上限，避免超压造成密封件损坏或者结构变形。日常运维过程中，不需要频繁拆解部件，只需要定期观察端面密封处有没有渗漏，读取数值是否正常即可，当管路内杂质较多时，可以在部件进水端加装配套的过滤装置，避免大颗粒杂质进入腔体卡滞内部计量结构，影响计量精度。
