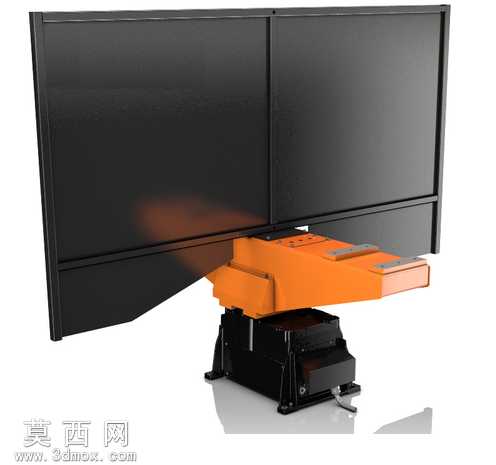

机器人配套双工位焊接变位机结构设计

本作品为适配工业机器人焊接作业的双工位变位机三维建模作品，建模过程严格遵循实际工业产品的尺寸比例与装配逻辑，在主流三维CAD软件中完成全参数化建模，所有零部件均保留可编辑的参数特征，方便后续根据实际工位需求调整承载规格、翻转角度等核心参数。建模阶段首先完成底部基座的结构搭建，基座采用加厚钢板焊接结构的设计逻辑，内部预留伺服电机、RV减速机的安装腔体，同时设计了规整的走线槽与线缆固定结构，保证设备运行时线缆不会随工位翻转发生拉扯磨损。中部翻转承载机构采用橙色高强度铸钢材质的设计表达，建模时还原了弧形护罩的流线型结构，护罩边缘设计有安全警示的安装位，翻转主轴采用大直径实心轴结构，搭配双侧圆锥滚子轴承的装配结构，保证大负载下的回转精度与结构刚性。上部双工位安装平台采用水平对称布局，每个工位都设计了标准化的工装夹具安装孔位，孔位间距符合通用焊接工装的安装标准，可快速适配不同规格的工件夹持工装。渲染阶段采用工业产品写实渲染方案，底部基座赋予哑光黑色金属烤漆材质，表面添加细微的颗粒质感还原真实漆面效果，中部翻转机构赋予橙色工程漆材质，适当调整反光度突出金属构件的厚重质感，上部安装的双显示屏赋予黑色哑光塑料与玻璃屏幕的组合材质，屏幕区域添加微弱的环境反射效果提升真实感，地面添加柔和的投影与环境反光，让整体渲染效果贴近实际工业现场的设备展示效果。设计思路围绕机器人焊接作业的效率提升需求展开，双工位布局可实现一侧工位机器人焊接作业的同时，另一侧工位完成工件的装卸操作，大幅减少机器人等待工件更换的空载时间，变位机的翻转动作可与机器人的运动轨迹实现联动，将工件焊缝调整到最佳的平焊位置，有效降低焊接作业的难度，提升焊缝成型质量。建模过程中对所有运动部件都做了干涉检查，确认翻转全行程范围内不会与基座、外围护罩发生结构干涉，所有连接螺栓、定位销等标准件都按照实际规格调用标准件库模型完成装配，整体模型的装配层级清晰，子部件分组明确，可直接用于工程出图、作业仿真、产线布局模拟等多种场景。
