200毫米行程双作用拉杆式气缸结构

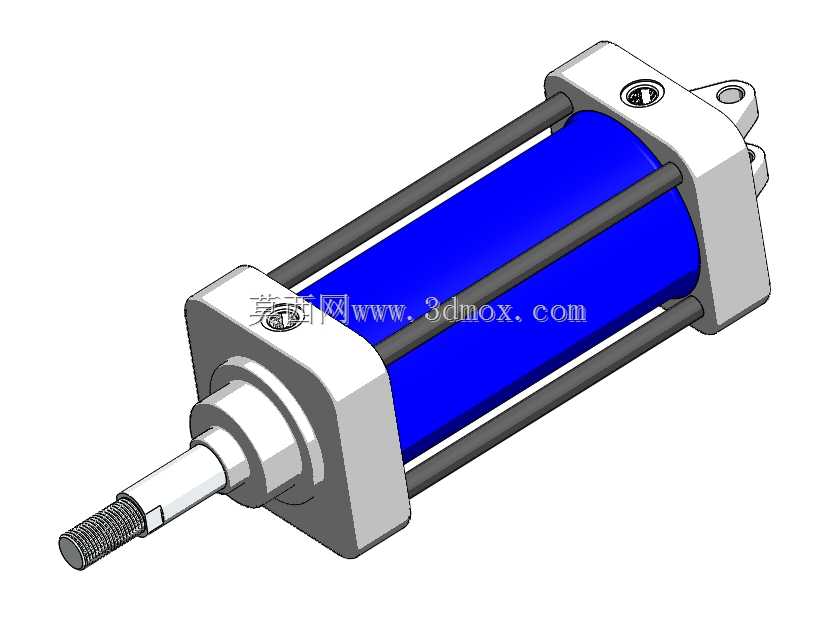

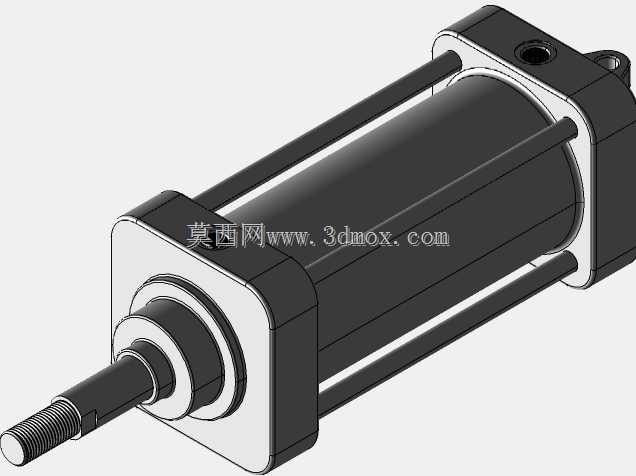

　　这款200毫米行程的气缸，是气动系统里最常用的直线执行元件，在轻工装配、包装输送、工装夹具、自动上下料等场景里都能见到它的身影，核心作用是把压缩空气的压力能转换成活塞杆的直线往复机械能，不需要中间转换机构就能直接输出推拉力，相比电动执行器响应速度更快、结构更简单、维护成本更低，在对动作速度有要求、负载不算极端的工位适配性极强。从结构设计来看，这款气缸采用经典的拉杆式组装结构，四根平行拉杆贯穿前后端盖，把中部的缸筒牢牢压紧固定，这种结构的优势在于拆装维护十分方便，更换密封件、清理缸筒内壁的时候只需要松开拉杆螺母就能拆解，不需要破坏整体装配关系；端盖和缸筒的密封面采用端面静密封设计，避免了径向密封容易出现的装配切圈问题，在0.1-1.

　　0MPa的常规气动工作压力下能保证可靠密封，不会出现气体内泄外漏的情况。活塞杆部分采用带外螺纹的伸出端设计，螺纹段可以直接连接负载接头、浮动接头或者工装推板，杆身表面做了硬化处理，耐磨性能更好，能承受一定的侧向负载，当然实际选型使用的时候还是要尽量保证负载作用线和活塞杆轴线重合，避免偏载导致密封件偏磨、活塞杆弯曲的问题。尾部采用双耳轴铰接安装结构，这种安装方式允许气缸在摆动平面内有一定的角度偏转，适合用在需要随动作摆动的工位，比如翻转机构、摆杆驱动的场景，如果是固定直线驱动的工位，也可以搭配对应的安装附件换成法兰安装或者脚架安装形式，适配不同的设备安装空间。从安装边界来看，这款气缸的缸筒外径、拉杆分布间距、

　　端盖安装孔位都符合常规拉杆气缸的安装尺寸规范，200毫米的行程刚好覆盖大部分短中距离直线驱动的需求，伸出端的螺纹规格、活塞杆直径和同缸径的标准气缸完全通用，替换备件的时候不需要重新设计安装位，能直接替换同参数的标准件使用。设计这款三维模型的时候，完全按照实际加工装配的逻辑来构建，所有零件的配合公差都参考气动元件的行业标准，缸筒内壁和活塞的配合、活塞杆和前端盖导向套的配合都留了合理的间隙，密封槽的尺寸也完全匹配常用的O型圈、防尘圈规格，不管是用来做设备方案的布局选型参考，还是用来做气动系统的动作仿真，都能直接调用，不需要再额外调整装配关系。实际使用的时候，这款气缸可以搭配磁性开关直接安装在拉杆上，用来检测活塞的伸出和缩回位置，

　　给控制系统反馈到位信号，不需要额外加装外置的位置传感器，安装布线都很方便；进出气口分布在前后端盖上，通过换向阀控制两个气口的进气排气，就能实现活塞杆的伸出和缩回动作，在气源处理三联件的配合下，能保证长期稳定运行，不会因为气源里的杂质水分损坏密封件。很多做非标设备设计的工程师在布局气动工位的时候，经常需要准确的气缸三维模型来做干涉检查，这款模型把所有的外形细节、安装尺寸都做了还原，包括端盖上的紧固螺丝位置、活塞杆端部的螺纹细节、尾部铰接孔的尺寸都和实物一致，导入装配体之后能直接用来验证安装空间，避免出现设计完成后零件干涉、安装位不够的问题。
