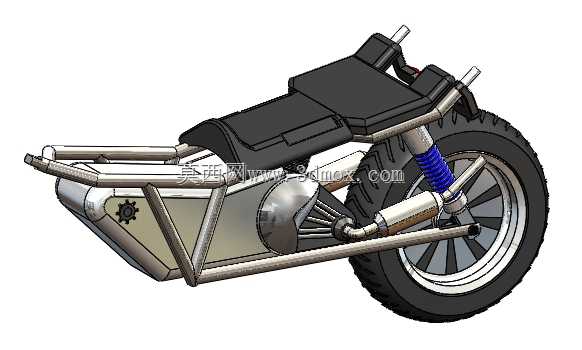

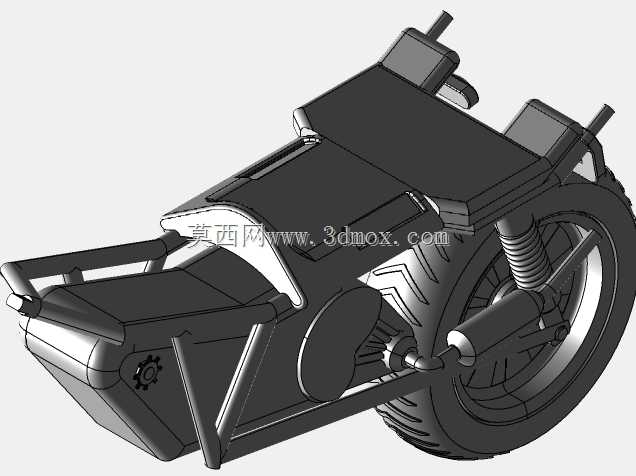

单摇臂后驱摩托底盘结构三维设计

这套单摇臂后驱摩托底盘结构，主要面向定制改装摩托、轻型电动两轮车的后段总成开发场景，可直接作为两轮代步工具、场地竞技小排量摩托的后底盘设计参考，适配非承载式车身的两轮车辆布局，省去从零开始搭建后段硬点的重复工作。从实际使用场景来看，这套结构优先考虑了日常通勤、场地轻度越野的使用需求，后悬架的行程预留了足够的缓冲空间，应对城市路面的井盖、减速带以及非铺装路面的小幅颠簸时，减震器的阻尼匹配区间能覆盖大部分常用载荷，不会出现打底或者余震过多的问题。单摇臂的布局设计，最直接的优势是后轮拆装维护的便利性，日常更换轮胎、调整传动张紧度时，不需要双侧拆卸固定螺栓，单侧即可完成后轮的拆卸作业，大幅降低售后维护的操作时长。设计思路上，这套结构优先做了硬点的边界约束，车架后段的管架采用空间桁架结构，主承力管的走向完全贴合载荷传递路径，从后摇臂转轴位置延伸至座椅安装点、后尾架固定点的管材，全部采用等强度的变截面布局，在保证整体刚性的前提下尽可能削减冗余重量，避免后段重量过大影响整车的前后配重比。后摇臂的单侧支撑结构，做了加强筋的局部补强，在摇臂与后轮轴连接的位置，加厚了安装座的壁厚，抵消单侧支撑带来的附加弯矩，避免长期交变载荷下出现安装座开裂的问题。排气系统的布局紧贴车架下沿，与后摇臂、后轮的运动边界预留了足够的安全间隙，即使在悬架全压缩、后轮最大转角的工况下，也不会出现排气与轮胎、摇臂发生运动干涉的问题，排气的消音鼓位置做了重心下沉设计，尽可能降低后段总成的质心高度，提升整车过弯时的稳定性。外形尺寸方面，后段总成的横向宽度控制在单摇臂单侧支撑的最小边界，比传统双摇臂结构的横向尺寸窄近三分之一，不会超出后轮的外廓边界，避免过窄通道时后段突出部件发生刮蹭；纵向安装边界从后摇臂转轴中心到后轮最末端的距离，适配常规12-14寸后轮的安装需求，座椅安装点的高度预留了不同厚度坐垫的调整空间，可根据整车定位调整座高，适配不同身高的使用者。后轮的轮毂采用辐条式结构，辐条的分布角度做了动平衡优化，搭配宽截面轮胎时，高速转动的振动量控制在合理区间，不会出现异常抖动。减震器的上安装点固定在车架后段的上部加强座，下安装点固定在摇臂的杠杆比最优位置，通过杠杆比的匹配，让减震器的阻尼特性在全行程范围内都能线性输出，不会出现初段过硬、末段过软的问题。传动系统的布置隐藏在单摇臂的内部空腔，既可以适配链条传动，也可以通过更换安装座适配皮带传动、轴传动的布局，拓展性足够覆盖不同动力形式的两轮车型需求。车架后段还预留了尾灯、后挡泥板、后扶手的安装孔位，所有孔位的位置度公差都按照量产件的装配要求做了约束，不需要二次打孔即可直接安装配套外饰件。从结构验证的角度来看，这套结构的所有运动部件都做了运动包络的校核，悬架上下运动、后轮转动、传动系统运转的所有包络面之间，都预留了至少10mm的安全间隙，避免长期使用后部件形变带来的干涉风险；承力部件的应力集中位置都做了圆角过渡处理，减少应力集中带来的疲劳失效风险，管材之间的焊接位置都预留了足够的焊接操作空间，不会出现工艺上无法实现的焊缝死角。
