矿用井下装载机驾驶室主体结构设计

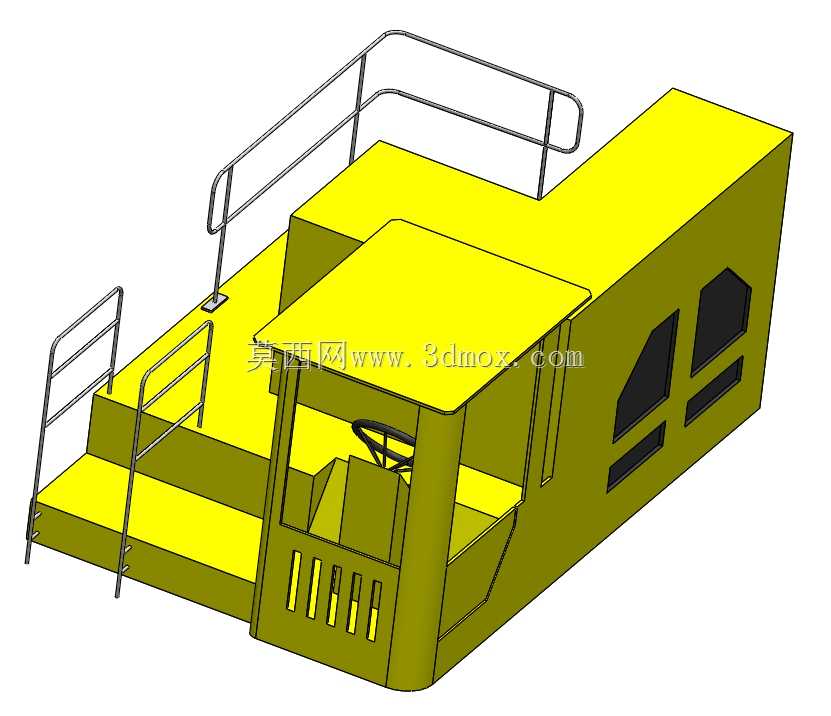

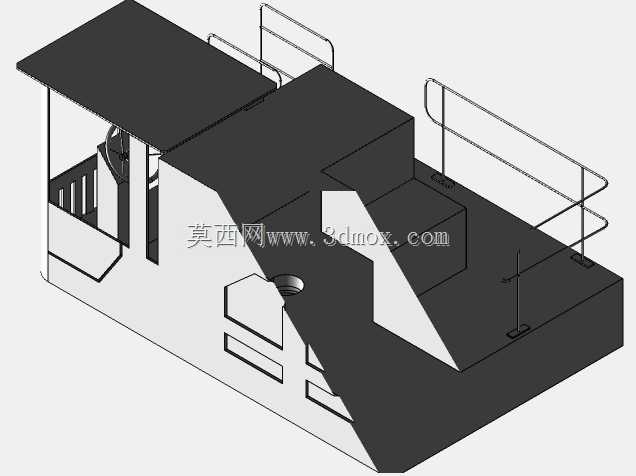

　　该结构为地下无轨装载设备的核心承载本体，主要适配金属矿、非金属矿井下采场的铲装转运作业场景，同时可延伸至隧道施工、地下管廊作业等狭窄空间的物料转运工况，区别于露天装载机的宽体设计，该本体在布局阶段就优先考虑了井下有限巷道的通行边界，整体外廓宽度控制在1.8米以内，长度方向预留了铲斗举升机构、后配重组件的安装接口，整机转弯半径可适配3米宽的标准井下巷道，无需额外扩帮即可完成双向会车作业。从功能分区来看，本体采用阶梯式高低台布局，低阶区域为人员上下通道，双侧设置不锈钢扶手，扶手安装座预留了M12的螺栓固定孔位，可根据不同矿区的安全规范调整扶手高度与安装角度，台阶踏面做了防滑凸台结构设计，避免井下潮湿环境下操作人员上下滑倒；

　　高阶平台为驾驶室安装基座，顶部预留了顶棚安装的定位销孔，可直接适配标准化的防落石顶棚组件，驾驶舱区域采用半包围式框架结构，前侧设置转向柱安装位，预留了方向盘、操纵阀组的穿线孔与固定支座，侧面开设的观察窗位置经过视线校核，操作人员坐定后可无遮挡观察前轮铲装作业面与侧方巷道壁距离，后侧舱体预留了动力舱的检修开口，日常维护时无需拆解本体框架即可完成发动机、液压泵组的滤芯更换与故障排查。设计阶段优先考虑了井下作业的抗冲击需求，本体主体框架采用矩形钢管拼焊结构，关键受力节点做了加强筋补强，舱体外蒙皮采用4mm厚的耐磨钢板，可抵御巷道飞溅碎石的冲击，同时所有外露棱边均做了R15的圆角处理，避免人员通行时剐蹭受伤。安装边界方面，

　　本体底部预留了与行走车架连接的8个M20螺栓孔位，孔位同轴度公差控制在0.2mm以内，可直接与通用井下装载机的轮边驱动车架对接，无需二次配焊加工；液压管路、电气线束的走线槽全部集成在本体框架内部，外侧设置可开启的盖板，既避免了井下落石砸坏管线，也方便后期线路检修更换。不同于常规露天装载机的开放式操作位，该本体的驾驶舱区域做了密封结构预留，后续可加装密封胶条与正压通风装置，适配高粉尘、有害气体溢出的井下作业环境，保障操作人员的作业安全。在结构强度校核阶段，针对井下常见的颠簸、侧倾工况，对本体的承载平台做了1.5倍额定载荷的静力学仿真，确保在单侧车轮压到障碍物、整机倾斜15度的工况下，本体框架不会出现塑性变形，扶手、

　　顶棚等附属部件的连接位置不会出现开焊断裂问题。另外本体的阶梯高度设置为180mm每阶，符合人体工程学的上下步幅要求，操作人员携带随身工具上下时无需大幅抬腿，降低长时间作业的疲劳感，驾驶位的操作空间预留了1.2米的横向宽度，可适配不同体型的操作人员穿戴劳保用品后坐立操作，不会出现空间局促的问题。
