装载机铰接连杆结构件设计

项目分类:3D模型 发布时间:2021-10-25 ID:334846
  • 装载机铰接连杆结构件设计

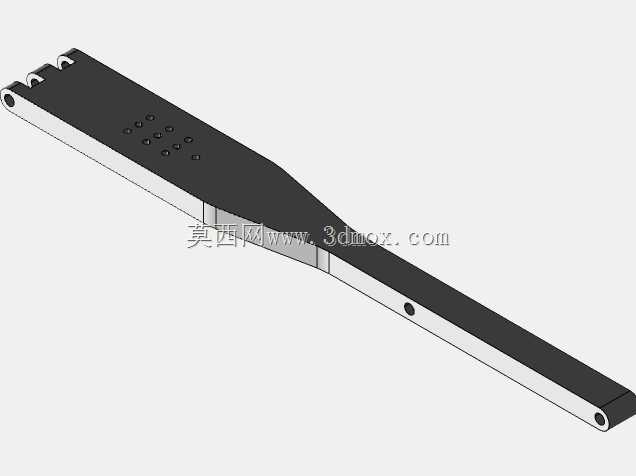

在露天矿山剥离、基建场地土石方转运、散料堆场装卸作业场景里,工作装置连杆的受力表现直接决定整机作业效率与结构寿命,这个部件是装载机工作装置里连接动臂与铲斗摇臂的核心传力构件,作业循环中要反复承受铲斗插入料堆的冲击载荷、举升过程的偏载力矩、卸料时的瞬时动载,对结构刚度、铰接配合精度有非常严苛的要求。从结构设计逻辑来看,这个连杆采用长条形变截面箱型主体设计,靠近铲斗铰接端的截面宽度更大,用来分散铰接点处的集中应力,向摇臂连接端逐步收窄截面,在保证整体抗弯模量满足载荷要求的前提下,尽可能降低构件自身重量,减少工作装置的无效负载,提升举升动作的响应速度。主体上排布的多组安装孔位,是为了适配不同摇臂铰接点的安装位置,满足不同斗容配置下的连杆传动比调整需求,孔位周边做了局部加厚处理,避免销轴反复挤压造成孔口变形失圆。两端的铰接耳板采用同轴度精度控制在IT7级以内的设计,装配时可以保证销轴穿装顺畅,作业过程中不会出现偏磨卡滞的问题,耳板端部的倒角设计既方便装配时的销轴导入,也能减少应力集中导致的耳板开裂风险。构件侧面的定位小孔,是装配时用来对齐连杆与摇臂的相对安装位置,保证两侧连杆的安装角度完全一致,避免作业过程中出现铲斗偏斜、两侧受力不均的问题。从安装边界来看,这个连杆的两端铰接中心距是工作装置连杆机构的核心参数,直接决定铲斗的收斗角、卸料角以及举升过程中的斗杆传动比,设计时需要匹配对应吨位装载机的动臂长度、摇臂铰接点位置,确保铲斗在地面插入位置时能获得足够的掘起力,在最高举升位置时卸料角满足散料快速滑落的要求,不会出现斗内余料残留的问题。构件的整体厚度方向尺寸需要避让动臂侧板的安装间隙,保证举升、收斗全动作行程中,连杆不会和动臂、铲斗背板、液压管路发生运动干涉,铰接耳板的开档尺寸需要和对应连接的摇臂耳板、动臂耳板厚度匹配,装配后轴向间隙控制在0.5mm到1mm之间,既不会因为间隙过大造成作业冲击异响,也不会因为间隙过小导致受热膨胀后卡滞。在实际作业场景中,这个连杆的受力状态会随着作业工况变化:铲斗水平插入料堆时,连杆主要承受轴向的推压载荷;举升动臂同时收斗时,连杆承受轴向拉力与附加弯矩的复合载荷;偏载铲取物料时,单侧连杆会承受额外的扭转力矩,所以设计时在变截面过渡位置做了圆弧过渡处理,避免截面突变造成的应力集中,主体板材选用低合金高强度结构钢,焊接后做整体去应力处理,消除焊接残余应力带来的长期使用变形问题。对于三维建模从业者来说,做这类构件建模时,首先要确定两端铰接点的中心坐标,以此为基准搭建连杆的主体骨架,再根据受力分布调整各段截面尺寸,孔位特征要严格按照装配配合要求标注公差,运动仿真环节要模拟全作业行程的构件运动轨迹,验证是否存在干涉问题,同时要校核各工况下的应力分布,确保最大应力值低于材料的许用应力,满足整机的使用寿命要求。这类连杆构件的互换性要求较高,建模时所有安装尺寸都要和现有同吨位机型的对应部件保持一致,方便后期售后维修更换,不需要对其他关联部件做改动即可完成装配替换。
