作为常年跟土方设备结构打交道的工程师,我在做铲装类部件建模时,最先考虑的从来不是外观好不好看,而是这个部件在实际工况里能不能扛住连续重载的冲击。这个铲斗部件是装载机直接接触物料的核心执行端,不管是散料堆场的砂石转运、基建工地的土方清运、矿山作业面的矿渣归集,还是厂区内的散状物料堆垛转运,所有铲装、收料、举升、卸料的动作最终都要靠这个部件完成,它的结构合理性直接决定整台装载机的作业效率和易损件更换周期。

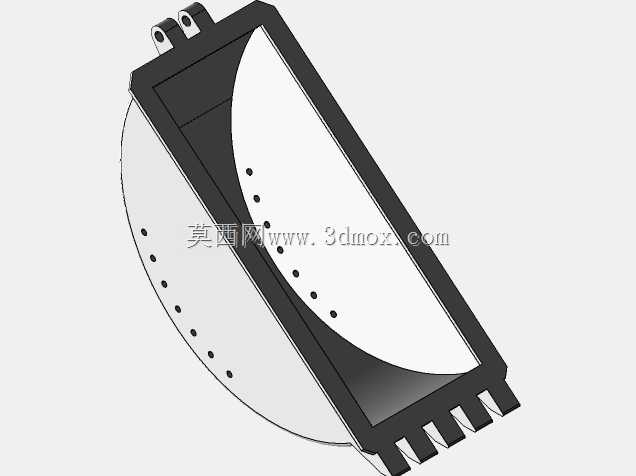

从结构设计逻辑来看,这个铲斗采用了弧形斗背配合直刃主切削边的构型,斗腔的弧形曲面不是随便拉的曲面,是按照散料堆积角做的收敛设计,铲入料堆的时候,弧形面能引导物料顺着斗腔滑入斗内,减少铲入阻力,同时避免物料在举升过程中从斗尾洒落。主切削边位置做了加厚的安装位,用来装配可更换的斗齿,斗齿的间距是按照常见作业物料的粒径分布设定的,铲入致密料堆时,斗齿先插入料层破开致密结构,能大幅降低主刃口的磨损速度,也能减少整机的推进阻力。斗体两侧的侧刃板做了外伸的加强结构,一方面能在铲装时规整料堆边缘,避免两侧漏料,另一方面能在侧方碰撞硬质障碍物时保护斗体主侧板,减少侧板变形的概率。
安装边界部分,斗体顶部的两个铰接耳板是和动臂端直接连接的位置,耳板的孔位同轴度、板厚都是按照举升额定载荷下的剪切强度计算的,耳板内侧加了贴板加强,避免长期交变载荷下耳板出现开裂。斗背靠下的位置预留了转斗油缸的铰接安装位,这个位置的坐标精度直接决定转斗的动作行程,建模的时候要严格匹配动臂的铰接点坐标,保证收斗、卸料的角度在设计范围内,不会出现举升过程中碰动臂、或者卸料角不足导致物料粘斗的问题。斗体的外轮廓尺寸要匹配对应吨位装载机的轮距,保证铲斗宽度略大于两侧轮胎的外侧宽度,作业的时候轮胎不会蹭到料堆,减少轮胎的异常磨损。
从功能特性来说,这个铲斗属于通用型土方铲斗,斗容的设定匹配对应吨位装载机的举升能力,不会出现斗容过大导致举升时整机翘头、或者液压系统过载的问题。斗壁上的一排安装孔是用来装配耐磨衬板的,长期装卸砂石、矿渣这类磨琢性强的物料时,可更换的耐磨衬板能保护斗体母材,不用整体更换铲斗,大幅降低后期维护成本。斗底前缘的斗齿座采用了焊接式结构,斗齿磨损后可以快速插拔更换,不用切割焊接,适合野外作业现场的快速维保。
建模的时候要特别注意几个容易出问题的位置:一是铰接耳板的孔位要做同轴度约束,两个耳板的孔中心偏差不能超过安装公差,不然装配的时候销轴装不进去,长期偏载还会磨坏轴套;二是弧形斗板和侧板、主刃板的焊接位置要做合理的止口设计,减少焊接变形,建模时要预留焊接余量,避免焊后斗腔尺寸出现偏差;三是斗体的重心位置要计算准确,保证在满载举升时,重心落在动臂的承载范围内,不会出现偏载导致的动臂变形。另外,斗体的所有外露棱边都做了倒角处理,避免装配和维保的时候割伤操作人员,也减少应力集中导致的焊缝开裂。
实际作业里,这个铲斗的工况是非常恶劣的,铲入料堆时要承受很大的冲击载荷,举升时要承受满载物料的静载荷,卸料时还要承受物料滑落的摩擦,所以整个结构的板材厚度分布是做了差异化设计的:主刃板、耳板、斗底这些受力大、磨损快的位置用更厚的耐磨板材,斗背上部受力小的位置在保证强度的前提下适当减薄,控制整体重量,避免增加动臂和液压系统的额外负载。这种重量分配的设计,既能保证结构强度和使用寿命,又能让整机的载荷分配更合理,作业的时候更稳定。
