Chogori迷你5芯防水连接器插头结构

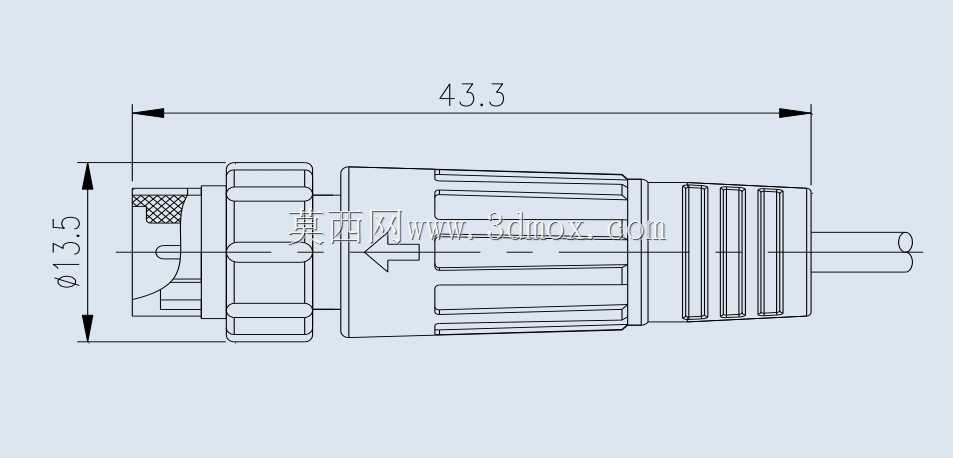

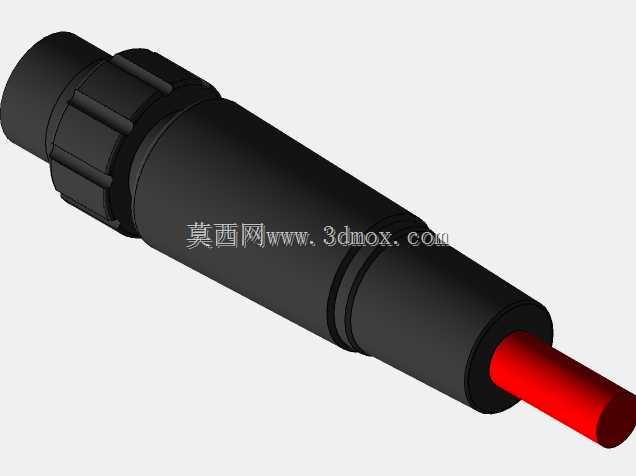

在工业电气连接、户外设备布线、小型传感装置接线的场景里，这类小型多芯连接器的选型一直是结构设计里容易被忽略但直接影响设备可靠性的环节。很多户外便携检测设备、小型工业传感器、户外通讯终端的接线部位，经常因为连接器选型不当，出现线缆拉扯松脱、水汽渗入导致短路、插合对位不准造成针脚弯折的问题，这款5芯迷你插头的设计，正是针对这类紧凑安装空间下的可靠连接需求做的结构优化。从实际使用场景来看，这类迷你连接器多用于安装空间局促的部位，比如小型工业相机的信号供电一体化接线、户外手持检测设备的外接探头连接、分布式传感节点的线缆对接，这类场景既要求连接器本身不能占用过多安装空间，又要保证多次插拔后的连接稳定性，还要具备基础的防泼溅、防拉扯能力，避免现场布线或者设备移动过程中出现连接失效。从结构设计思路上看，这款插头采用了阶梯式的外壳结构，插合端做了限位凸台结构，和配套插座对接时可以通过凸台实现快速对位，避免盲插时针脚错位顶弯，插合后外壳的配合面可以形成基础的密封贴合面，配合尾部的线缆密封结构，能够满足日常户外使用的防泼溅需求。插头尾部做了多道环形的防弯折槽结构，这部分结构是很多廉价连接器容易省略的细节——实际布线时，线缆和插头衔接的位置是应力集中最明显的部位，设备移动、线缆拉扯时，弯折力会直接作用在焊点位置，很容易造成线芯脱焊、线缆外皮断裂，多道环形槽的设计可以让尾部的弯折应力分散在多个槽位上，避免单点应力集中，大幅提升线缆衔接处的耐弯折寿命。从尺寸边界来看，这款插头的总长度控制在43.3mm，插合端的外径为15.9mm，这个尺寸参数在做结构布局时可以直接作为安装避让的参考：在设备外壳上预留插座安装位时，插头插合后向外伸出的长度不会超过44mm，径向需要预留的避让空间不超过17mm，对于内部空间紧凑的小型设备来说，这个尺寸可以很好地适配壁厚较薄的外壳安装需求，不会因为连接器尺寸过大导致内部器件布局受限。针脚配置为5芯，这个芯数刚好可以覆盖常规小型设备的供电加信号传输需求：一般来说2芯用于直流电源正负极连接，剩下3芯可以用于RS485通讯信号或者开关量信号的传输，不需要额外布置多组连接器，单颗插头就能完成电源与信号的同步连接，减少设备外壳上的开孔数量，也能降低多开孔带来的密封隐患。外壳的滚花部位做了等距的防滑棱设计，实际插拔操作时，即使操作人员戴着手套或者手上沾有少量油污，也能通过防滑棱施加足够的旋转锁紧力，不需要借助额外工具就能完成插合锁紧，适合现场快速接线、频繁插拔的使用场景。内部的插针采用了弹性接触结构，插合后插针和插座的接触套可以形成稳定的面接触，降低接触电阻，避免长期使用后接触部位氧化发热，对于传输小功率信号或者低压直流供电的场景来说，这种接触结构可以保证长期通电的稳定性，不会因为接触不良出现信号中断或者供电压降过大的问题。在做三维建模时，这款插头的结构细节需要重点关注几个配合部位：一是插合端的限位凸台和插座卡槽的配合公差，这个部位的公差如果放得太松，插合后会出现径向晃动，长期使用容易磨损针脚；如果公差过紧，插拔时会过于生涩，影响操作手感。二是尾部的线缆穿入孔尺寸，需要和适配的线缆外径做匹配，保证密封结构可以抱紧线缆外皮，避免水汽顺着线缆间隙渗入插头内部。三是内部插针的固定结构，插针和绝缘基座之间需要做防转设计，避免焊接线缆时插针跟着转动，扭断内部的接线焊点。在设备选型适配时，除了尺寸匹配之外，还需要确认针脚的载流能力是否满足设备的供电需求，5芯的配置下每芯的载流可以满足常规小型传感设备、低功率外设的供电要求，不适合大电流的动力传输场景，这点在做电气设计时需要提前做好匹配，避免载流不足导致接头发热。另外这类连接器的锁紧方式为旋扣式，插合后旋转一定角度就可以完成锁紧，相比直插式的连接器，抗振动能力更强，在有轻微振动的设备上使用时，不会因为长期振动出现松脱的问题，适合安装在移动设备、户外作业装置上。
