Chogori500系列2pin10A母头连接器结构

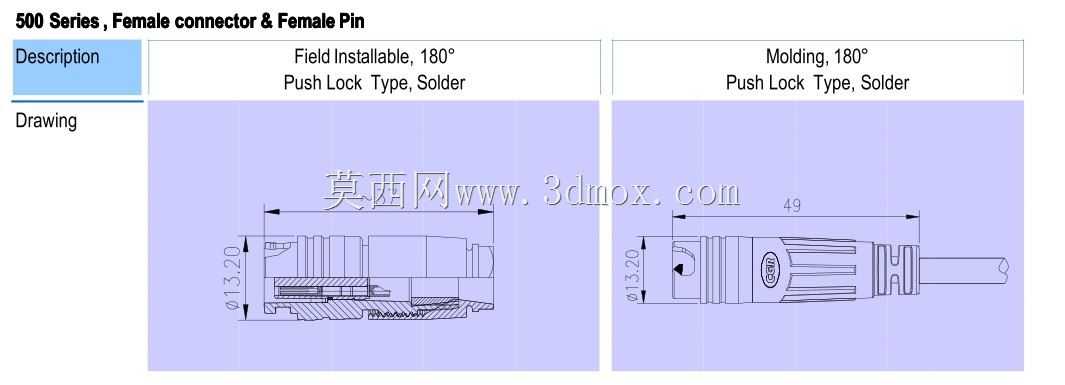

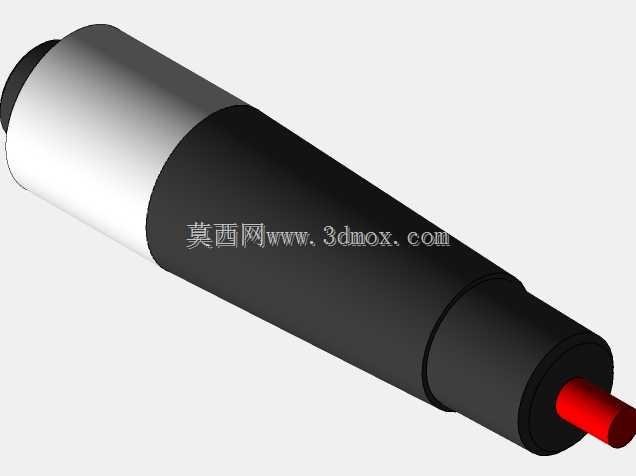

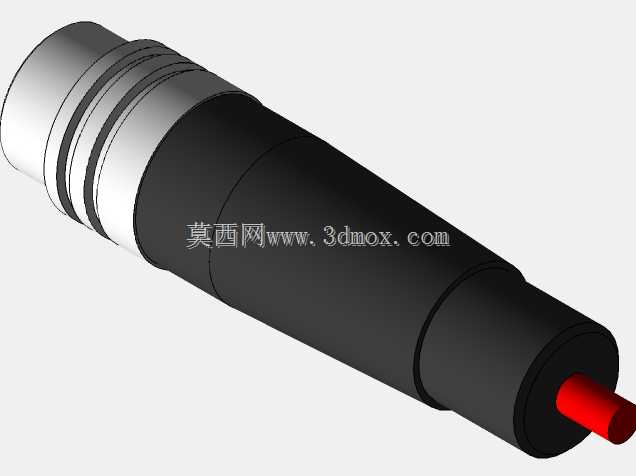

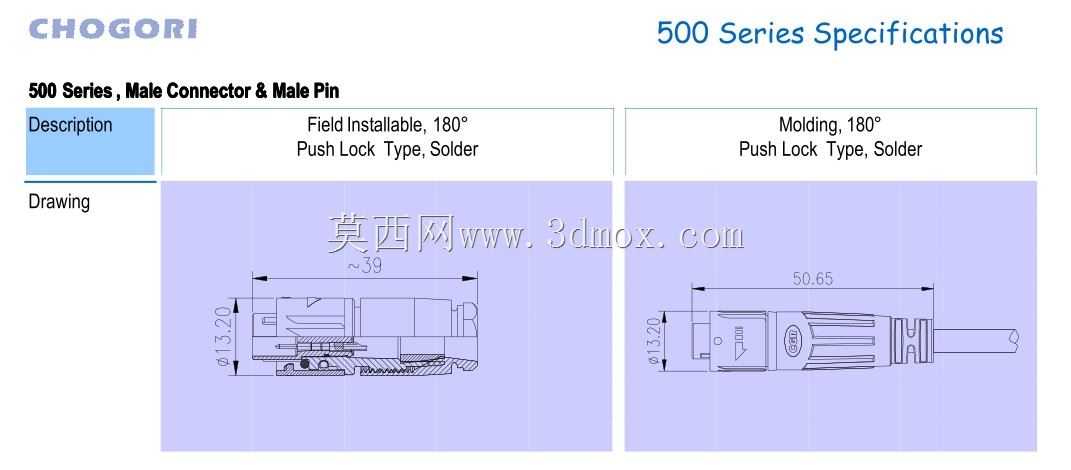

在户外便携储能、小型工业传感设备、舞台灯光信号传输这类需要频繁插拔、且对连接可靠性有要求的场景里，连接器的选型往往直接决定整套设备的运行稳定性，Chogori500系列的这款2pin10A母头连接器，就是针对这类中等电流、需要现场快速装配的需求开发的连接部件。从结构设计来看，这款连接器分为现场可装配型与模塑成型两个版本，二者均采用180度直出线布局，锁止结构为推拉式设计，接线端采用焊线工艺，相比螺丝压接的结构，焊线后的接触电阻更低，在10A额定电流下的温升表现更稳定，也能避免长期使用后螺丝松动导致的接触不良问题。现场可装配版本的结构设计充分考虑了现场施工的便利性，内部的插针固定座、密封件、锁止卡簧都采用分体式预装结构，施工人员不需要特殊的压接模具，只需要常规的电烙铁、剥线钳就能完成线缆端的装配，适合设备现场维修、小批量定制设备的布线作业；模塑成型版本则是将尾部出线位置与外壳通过注塑工艺融为一体，防护等级更高，抗线缆拉扯的能力更强，适合量产型设备的出厂预装，不需要后期人工装配内部组件，一致性更有保障。从尺寸边界来看，这款连接器的主体外径为13.20mm，模塑版本的总长度为49mm，这个尺寸在同电流等级的推拉自锁连接器里属于比较紧凑的规格，在设备面板开孔时，只需要预留直径14mm左右的安装孔位就能完成面板固定，不会占用过多的设备内部空间，对于内部布线空间紧张的小型便携设备来说，这个尺寸优势非常明显。推拉锁止的结构设计是这款连接器的核心功能特点，插入时只需要将公头对准母头轴向推入，听到锁止卡扣的卡合声就代表连接到位，不需要额外旋转锁扣，插拔操作可以单手完成，在设备侧面、机柜内部这类操作空间受限的位置，这种操作方式的效率远高于螺纹锁止的连接器；解锁时只需要轴向拉动母头外侧的解锁套，就能让内部的锁止卡簧脱离公头的锁止槽，顺利拔出公头，不会出现螺纹连接器长期使用后螺纹锈蚀、无法拧动的问题。在接触件的设计上，2pin的插针采用铜合金基材，表面做镀银处理，既能保证10A额定电流下的载流能力，也能降低接触电阻，减少长期通电后的发热问题，插针根部做了倒刺结构，压入绝缘固定座之后不会因为反复插拔出现松动退针的情况；绝缘本体采用耐高温的工程塑料材质，焊线作业时可以承受短时间的高温烫烤，不会出现壳体融化、插针移位的问题，日常使用中也能耐受一定的机械冲击与振动，在移动类设备上使用时不会因为颠簸出现接触中断的问题。在实际选型应用中，需要注意这款连接器的焊线杯口尺寸适配的线缆外径范围，现场装配版本的尾部密封胶圈可以适配不同线径的线缆，装配时需要根据线缆外径选择对应规格的密封胶圈，才能保证尾部的防护效果；如果是用于户外设备，还需要在装配时在焊线位置增加热缩管绝缘，避免焊锡点与外壳之间出现绝缘间隙不足的问题。另外这款连接器的锁止结构在对接时需要保证公母头的对位准确，虽然推拉式结构有一定的防呆设计，但如果强行偏斜插入，还是有可能损坏内部的锁止卡簧，导致后续锁止失效，在结构设计时如果是面板安装的场景，可以在面板开孔位置增加对位标识，或者在连接器周围增加防呆挡边，避免操作人员误操作损坏部件。从三维建模的角度来看，这款连接器的内部结构层次清晰，外壳的防滑纹路、锁止套的台阶结构、内部卡簧的卡槽位置都需要精准还原，尤其是插针的相对位置、锁止结构的行程尺寸，直接关系到后续装配干涉检查的准确性，如果是做设备的整机布线仿真，还需要预留出尾部线缆的弯曲半径，避免因为连接器长度尺寸计算错误，导致线缆装配后出现过度弯折、应力集中的问题。
